Термодренаж

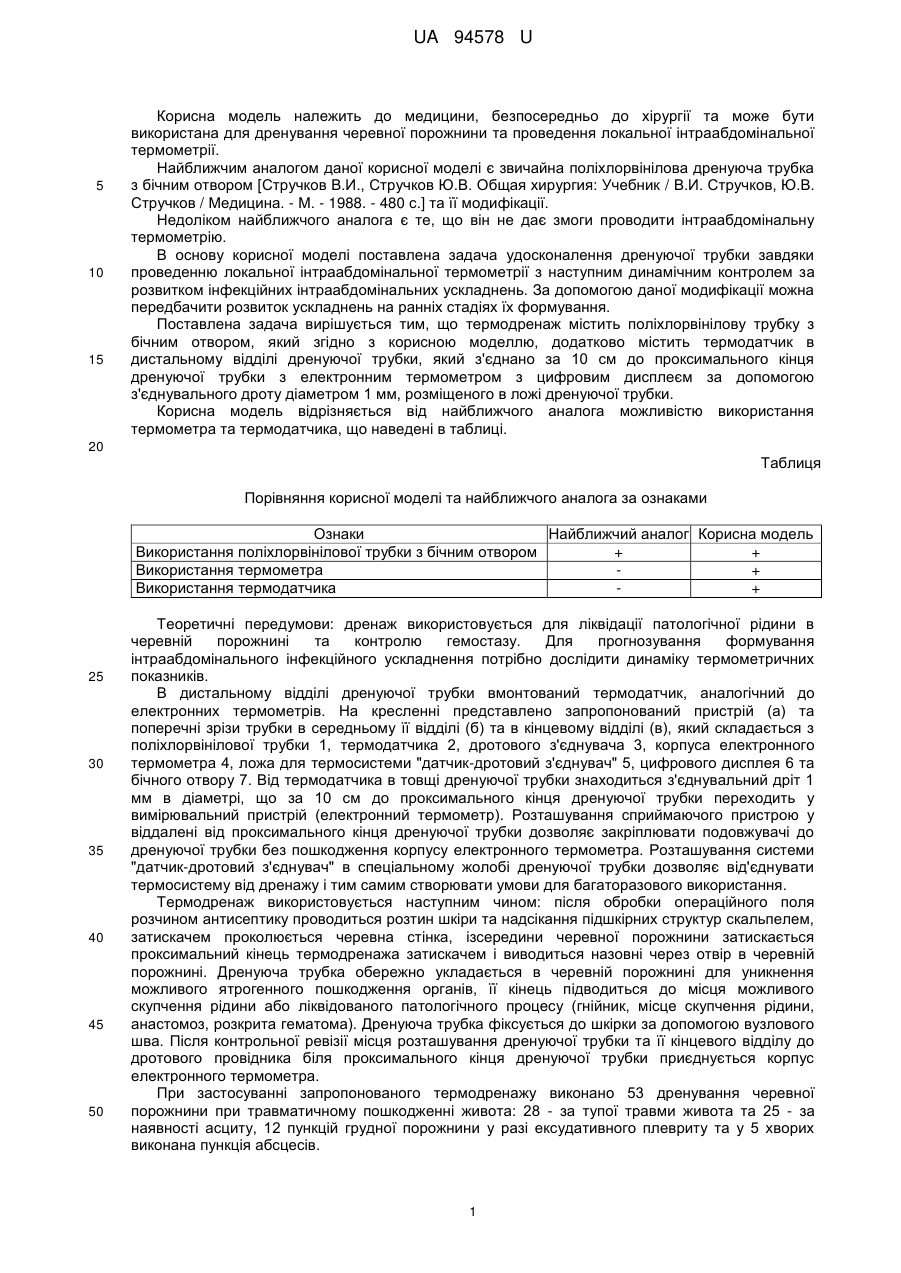

Реферат: UA 94578 U UA 94578 U 5 10 15 Корисна модель належить до медицини, безпосередньо до хірургії та може бути використана для дренування черевної порожнини та проведення локальної інтраабдомінальної термометрії. Найближчим аналогом даної корисної моделі є звичайна поліхлорвінілова дренуюча трубка з бічним отвором [Стручков В.И., Стручков Ю.В. Общая хирургия: Учебник / В.И. Стручков, Ю.В. Стручков / Медицина. - М. - 1988. - 480 с.] та її модифікації. Недоліком найближчого аналога є те, що він не дає змоги проводити інтраабдомінальну термометрію. В основу корисної моделі поставлена задача удосконалення дренуючої трубки завдяки проведенню локальної інтраабдомінальної термометрії з наступним динамічним контролем за розвитком інфекційних інтраабдомінальних ускладнень. За допомогою даної модифікації можна передбачити розвиток ускладнень на ранніх стадіях їх формування. Поставлена задача вирішується тим, що термодренаж містить поліхлорвінілову трубку з бічним отвором, який згідно з корисною моделлю, додатково містить термодатчик в дистальному відділі дренуючої трубки, який з'єднано за 10 см до проксимального кінця дренуючої трубки з електронним термометром з цифровим дисплеєм за допомогою з'єднувального дроту діаметром 1 мм, розміщеного в ложі дренуючої трубки. Корисна модель відрізняється від найближчого аналога можливістю використання термометра та термодатчика, що наведені в таблиці. 20 Таблиця Порівняння корисної моделі та найближчого аналога за ознаками Ознаки Найближчий аналог Корисна модель Використання поліхлорвінілової трубки з бічним отвором + + Використання термометра + Використання термодатчика + 25 30 35 40 45 50 Теоретичні передумови: дренаж використовується для ліквідації патологічної рідини в черевній порожнині та контролю гемостазу. Для прогнозування формування інтраабдомінального інфекційного ускладнення потрібно дослідити динаміку термометричних показників. В дистальному відділі дренуючої трубки вмонтований термодатчик, аналогічний до електронних термометрів. На кресленні представлено запропонований пристрій (а) та поперечні зрізи трубки в середньому її відділі (б) та в кінцевому відділі (в), який складається з поліхлорвінілової трубки 1, термодатчика 2, дротового з'єднувача 3, корпуса електронного термометра 4, ложа для термосистеми "датчик-дротовий з'єднувач" 5, цифрового дисплея 6 та бічного отвору 7. Від термодатчика в товщі дренуючої трубки знаходиться з'єднувальний дріт 1 мм в діаметрі, що за 10 см до проксимального кінця дренуючої трубки переходить у вимірювальний пристрій (електронний термометр). Розташування сприймаючого пристрою у віддалені від проксимального кінця дренуючої трубки дозволяє закріплювати подовжувачі до дренуючої трубки без пошкодження корпусу електронного термометра. Розташування системи "датчик-дротовий з'єднувач" в спеціальному жолобі дренуючої трубки дозволяє від'єднувати термосистему від дренажу і тим самим створювати умови для багаторазового використання. Термодренаж використовується наступним чином: після обробки операційного поля розчином антисептику проводиться розтин шкіри та надсікання підшкірних структур скальпелем, затискачем проколюється черевна стінка, ізсередини черевної порожнини затискається проксимальний кінець термодренажа затискачем і виводиться назовні через отвір в черевній порожнині. Дренуюча трубка обережно укладається в черевній порожнині для уникнення можливого ятрогенного пошкодження органів, її кінець підводиться до місця можливого скупчення рідини або ліквідованого патологічного процесу (гнійник, місце скупчення рідини, анастомоз, розкрита гематома). Дренуюча трубка фіксується до шкірки за допомогою вузлового шва. Після контрольної ревізії місця розташування дренуючої трубки та її кінцевого відділу до дротового провідника біля проксимального кінця дренуючої трубки приєднується корпус електронного термометра. При застосуванні запропонованого термодренажу виконано 53 дренування черевної порожнини при травматичному пошкодженні живота: 28 - за тупої травми живота та 25 - за наявності асциту, 12 пункцій грудної порожнини у разі ексудативного плевриту та у 5 хворих виконана пункція абсцесів. 1 UA 94578 U Технічний результат: запропонований інструмент дозволяє у хворих проводити дренування черевної порожнини та прогнозування розвитку інфекційних процесів в черевній порожнині. Крім того, інтраабдомінальні частини пристрою легко миються та стерилізуються хімічним способом (спирт, гібітан). 5ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Термодренаж, що містить поліхлорвінілову трубку з бічним отвором, який відрізняється тим, що додатково містить термодатчик в дистальному відділі дренуючої трубки, який з′єднано за 10 см до проксимального кінця дренуючої трубки з електронним термометром з цифровим дисплеєм за допомогою з′єднувального дроту діаметром 1 мм, розміщеного в ложі дренуючої трубки. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
