Дренаж 5-км

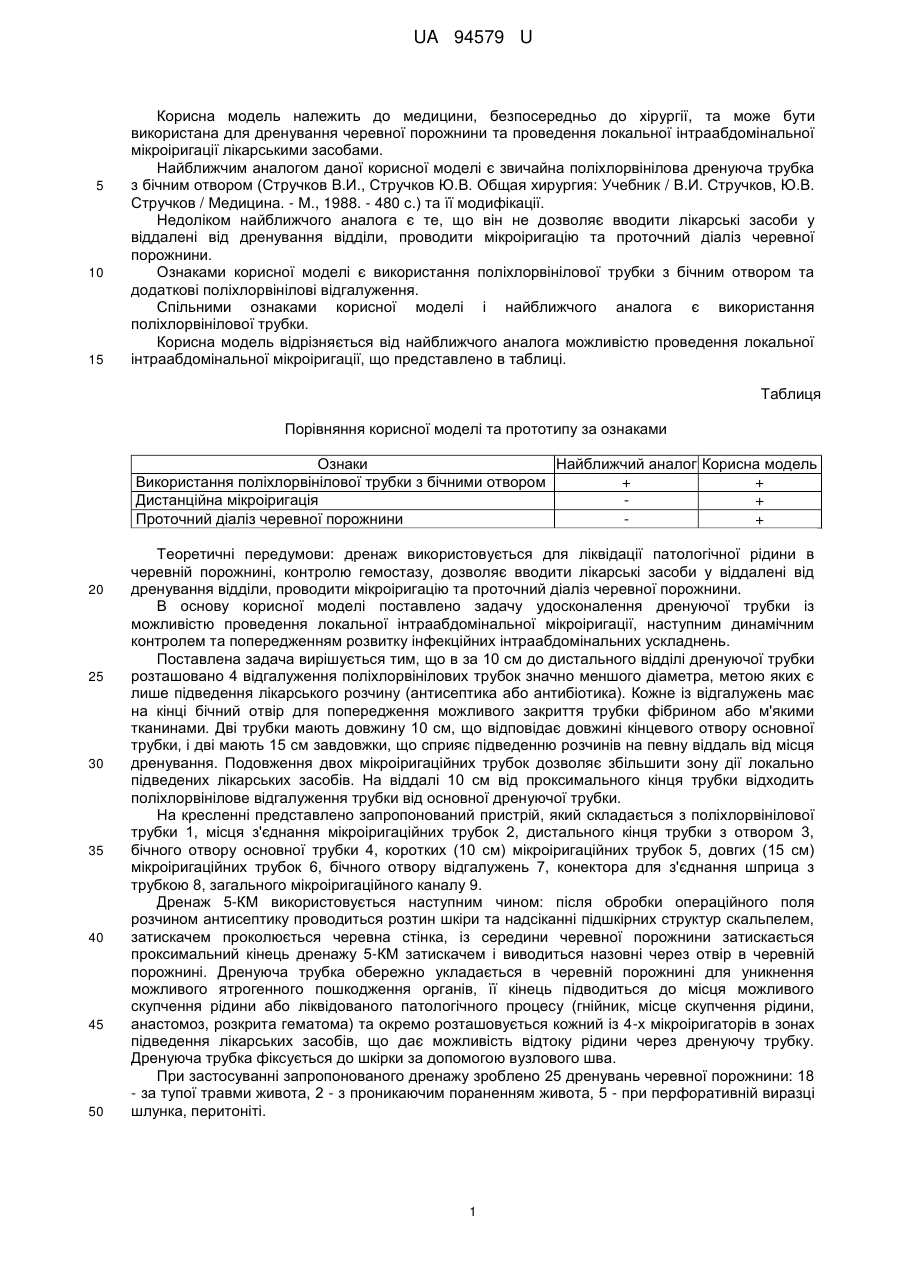

Реферат: UA 94579 U UA 94579 U 5 10 15 Корисна модель належить до медицини, безпосередньо до хірургії, та може бути використана для дренування черевної порожнини та проведення локальної інтраабдомінальної мікроіригації лікарськими засобами. Найближчим аналогом даної корисної моделі є звичайна поліхлорвінілова дренуюча трубка з бічним отвором (Стручков В.И., Стручков Ю.В. Общая хирургия: Учебник / В.И. Стручков, Ю.В. Стручков / Медицина. - М., 1988. - 480 с.) та її модифікації. Недоліком найближчого аналога є те, що він не дозволяє вводити лікарські засоби у віддалені від дренування відділи, проводити мікроіригацію та проточний діаліз черевної порожнини. Ознаками корисної моделі є використання поліхлорвінілової трубки з бічним отвором та додаткові поліхлорвінілові відгалуження. Спільними ознаками корисної моделі і найближчого аналога є використання поліхлорвінілової трубки. Корисна модель відрізняється від найближчого аналога можливістю проведення локальної інтраабдомінальної мікроіригації, що представлено в таблиці. Таблиця Порівняння корисної моделі та прототипу за ознаками Ознаки Найближчий аналог Корисна модель Використання поліхлорвінілової трубки з бічними отвором + + Дистанційна мікроіригація + Проточний діаліз черевної порожнини + 20 25 30 35 40 45 50 Теоретичні передумови: дренаж використовується для ліквідації патологічної рідини в черевній порожнині, контролю гемостазу, дозволяє вводити лікарські засоби у віддалені від дренування відділи, проводити мікроіригацію та проточний діаліз черевної порожнини. В основу корисної моделі поставлено задачу удосконалення дренуючої трубки із можливістю проведення локальної інтраабдомінальної мікроіригації, наступним динамічним контролем та попередженням розвитку інфекційних інтраабдомінальних ускладнень. Поставлена задача вирішується тим, що в за 10 см до дистального відділі дренуючої трубки розташовано 4 відгалуження поліхлорвінілових трубок значно меншого діаметра, метою яких є лише підведення лікарського розчину (антисептика або антибіотика). Кожне із відгалужень має на кінці бічний отвір для попередження можливого закриття трубки фібрином або м'якими тканинами. Дві трубки мають довжину 10 см, що відповідає довжині кінцевого отвору основної трубки, і дві мають 15 см завдовжки, що сприяє підведенню розчинів на певну віддаль від місця дренування. Подовження двох мікроіригаційних трубок дозволяє збільшити зону дії локально підведених лікарських засобів. На віддалі 10 см від проксимального кінця трубки відходить поліхлорвінілове відгалуження трубки від основної дренуючої трубки. На кресленні представлено запропонований пристрій, який складається з поліхлорвінілової трубки 1, місця з'єднання мікроіригаційних трубок 2, дистального кінця трубки з отвором 3, бічного отвору основної трубки 4, коротких (10 см) мікроіригаційних трубок 5, довгих (15 см) мікроіригаційних трубок 6, бічного отвору відгалужень 7, конектора для з'єднання шприца з трубкою 8, загального мікроіригаційного каналу 9. Дренаж 5-КМ використовується наступним чином: після обробки операційного поля розчином антисептику проводиться розтин шкіри та надсіканні підшкірних структур скальпелем, затискачем проколюється черевна стінка, із середини черевної порожнини затискається проксимальний кінець дренажу 5-КМ затискачем і виводиться назовні через отвір в черевній порожнині. Дренуюча трубка обережно укладається в черевній порожнині для уникнення можливого ятрогенного пошкодження органів, її кінець підводиться до місця можливого скупчення рідини або ліквідованого патологічного процесу (гнійник, місце скупчення рідини, анастомоз, розкрита гематома) та окремо розташовується кожний із 4-х мікроіригаторів в зонах підведення лікарських засобів, що дає можливість відтоку рідини через дренуючу трубку. Дренуюча трубка фіксується до шкірки за допомогою вузлового шва. При застосуванні запропонованого дренажу зроблено 25 дренувань черевної порожнини: 18 - за тупої травми живота, 2 - з проникаючим пораненням живота, 5 - при перфоративній виразці шлунка, перитоніті. 1 UA 94579 U Технічний результат: запропонований пристрій покращує результати проведення профілактики та лікування нагнійних процесів в черевній порожнині як у ранньому післяопераційному періоді, так і на етапах лікування післяопераційних ускладнень. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дренаж, що складається з поліхлорвінілової трубки з бічним отвором, який відрізняється тим, що за 10 см до дистального відділу дренуючої трубкирозташовано 4 відгалуження поліхлорвінілові мікроіригаційні трубки значно меншого діаметра з бічними отворами наприкінці, дві з яких завдовжки 10 см, а дві - 15 см, які з’єднуються між собою та, за допомогою загального мікроіригаційного каналу, з конектором для шприца. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
