Пристрій завіси для дверей, вікон і т.п.

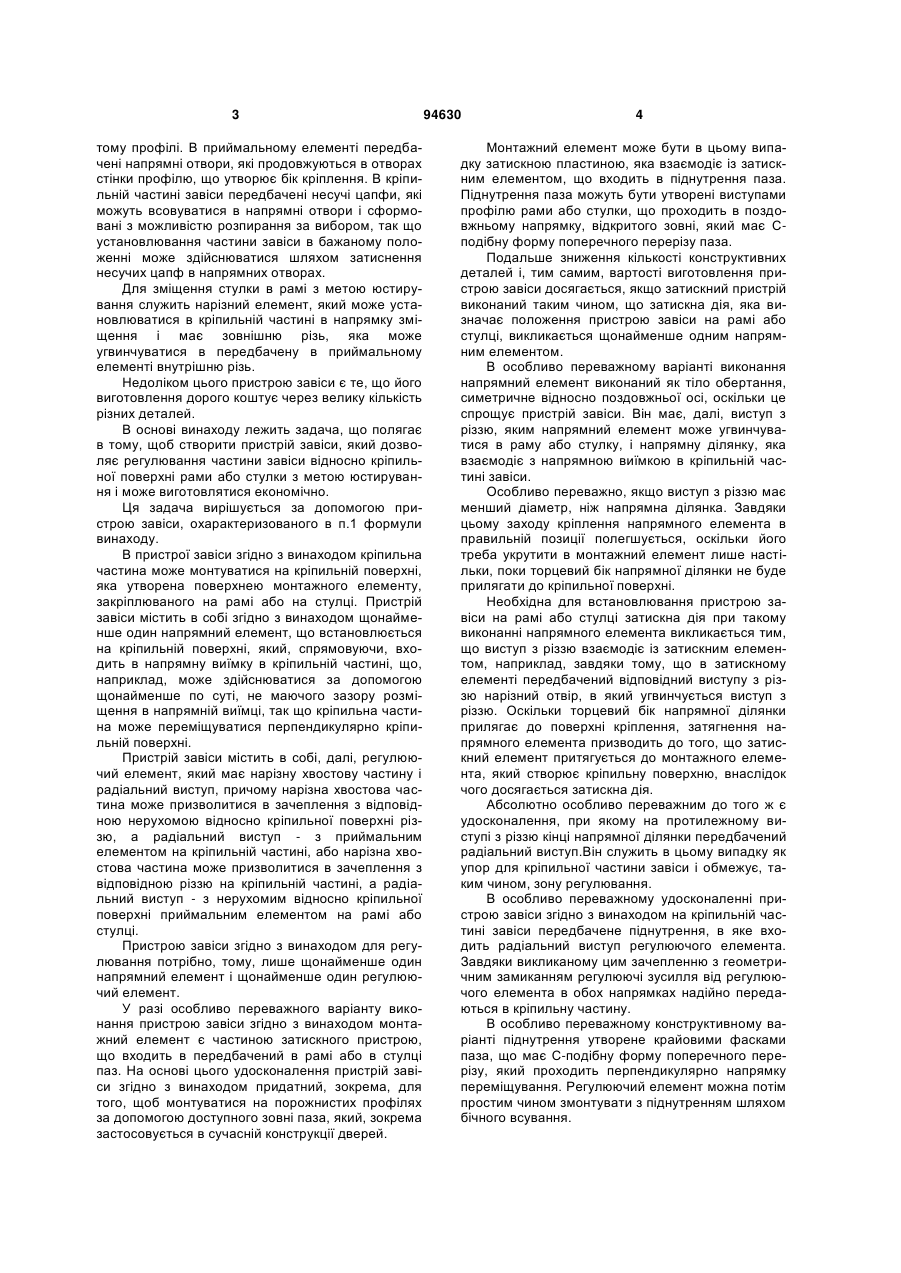

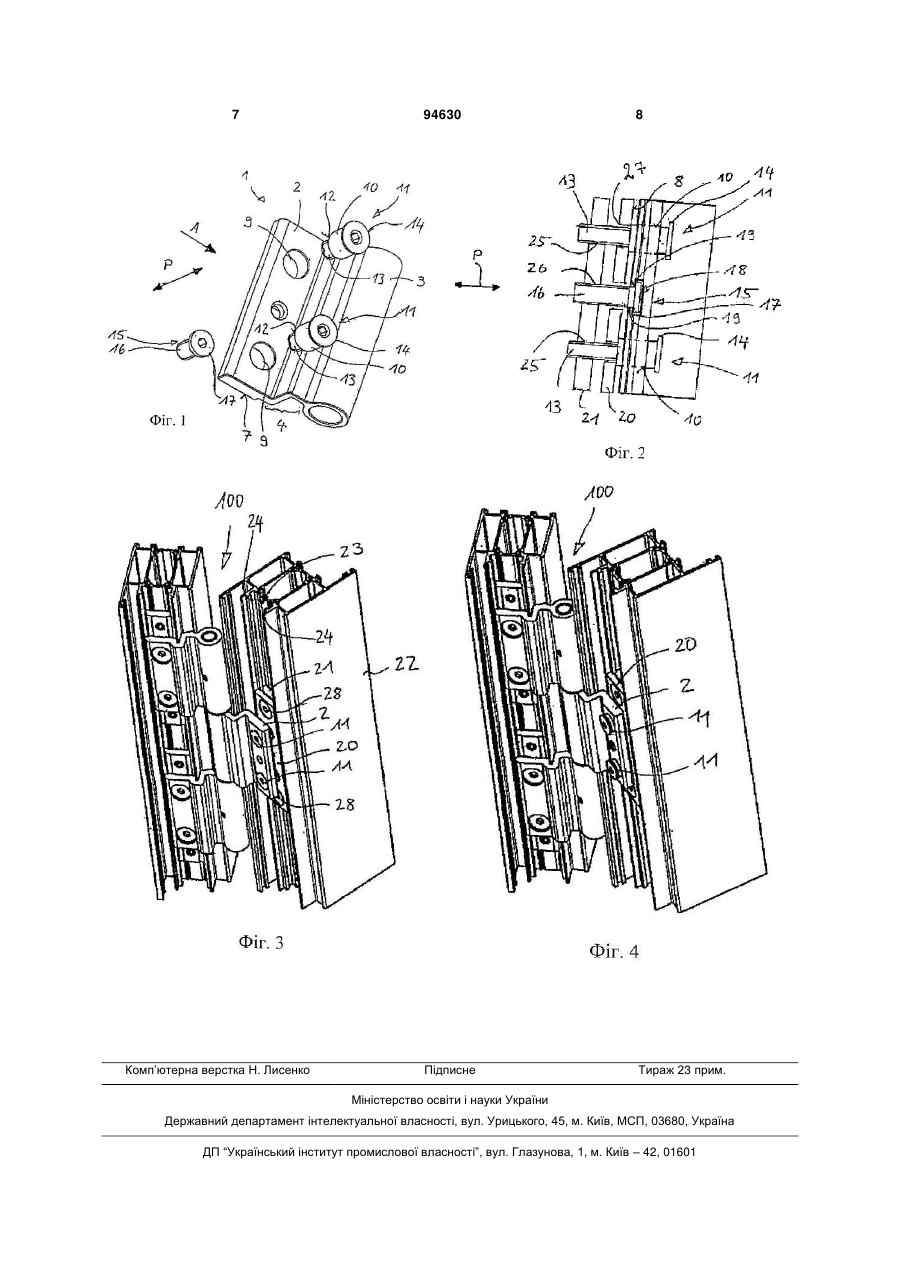

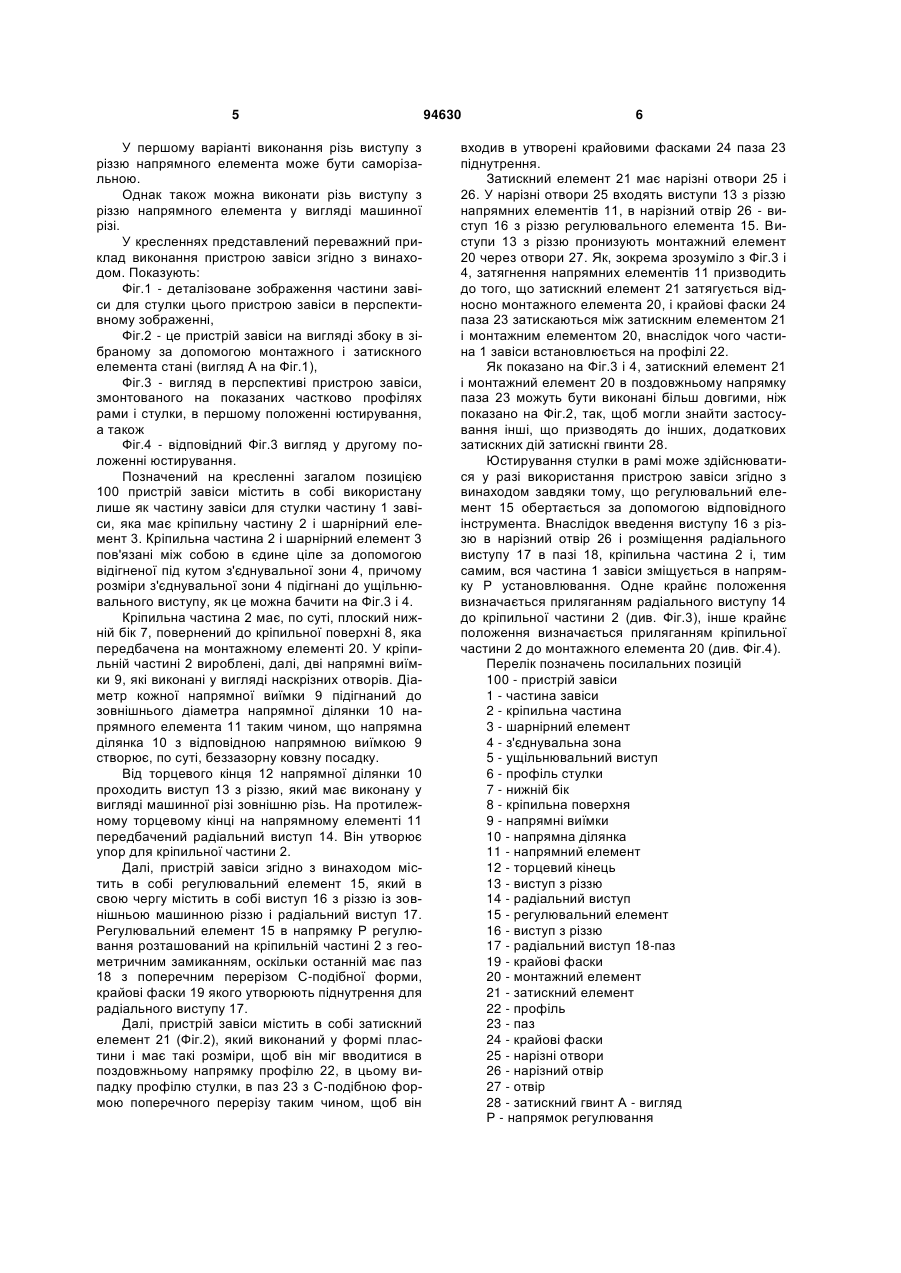

1. Пристрій завіси для дверей, вікон або подібних конструкцій, що містить частину (1) завіси, яка містить в собі шарнірний елемент (3) і кріпильну частину (2), причому кріпильна частина (2) виконана з можливістю установлювання кріпильної поверхні (8); щонайменше один напрямний елемент (11), що встановлюється на кріпильній поверхні (8), який, спрямовуючи, входить в напрямну виїмку (9) в кріпильній частині (2), так що кріпильна частина (2) може розташовуватися перпендикулярно кріпильній поверхні (8); і регулювальний елемент (15), який має виступ (16) з різзю і радіальний виступ (17), причому виступ (16) з різзю виконаний з можливістю зачеплення з відповідною, нерухомою відносно кріпильної поверхні (8) різзю, і радіальний виступ (17) виконаний з можливістю зачеплення з приймальним елементом на кріпильній частині (2), або виступ (16) з різзю - з відповідною різзю на кріпильній частині (2), а радіальний виступ (17) - з нерухомим відносно кріпильної поверхні (8) приймальним елементом, причому кріпильна поверхня (8) утворена поверхнею монтажного елемента (20), що закріплюється на рамі або на стулці. 2. Пристрій завіси за п.1, який відрізняється тим, що монтажний елемент (20) є частиною затискного C2 2 (19) 1 3 тому профілі. В приймальному елементі передбачені напрямні отвори, які продовжуються в отворах стінки профілю, що утворює бік кріплення. В кріпильній частині завіси передбачені несучі цапфи, які можуть всовуватися в напрямні отвори і сформовані з можливістю розпирання за вибором, так що установлювання частини завіси в бажаному положенні може здійснюватися шляхом затиснення несучих цапф в напрямних отворах. Для зміщення стулки в рамі з метою юстирування служить нарізний елемент, який може установлюватися в кріпильній частині в напрямку зміщення і має зовнішню різь, яка може угвинчуватися в передбачену в приймальному елементі внутрішню різь. Недоліком цього пристрою завіси є те, що його виготовлення дорого коштує через велику кількість різних деталей. В основі винаходу лежить задача, що полягає в тому, щоб створити пристрій завіси, який дозволяє регулювання частини завіси відносно кріпильної поверхні рами або стулки з метою юстирування і може виготовлятися економічно. Ця задача вирішується за допомогою пристрою завіси, охарактеризованого в п.1 формули винаходу. В пристрої завіси згідно з винаходом кріпильна частина може монтуватися на кріпильній поверхні, яка утворена поверхнею монтажного елементу, закріплюваного на рамі або на стулці. Пристрій завіси містить в собі згідно з винаходом щонайменше один напрямний елемент, що встановлюється на кріпильній поверхні, який, спрямовуючи, входить в напрямну виїмку в кріпильній частині, що, наприклад, може здійснюватися за допомогою щонайменше по суті, не маючого зазору розміщення в напрямній виїмці, так що кріпильна частина може переміщуватися перпендикулярно кріпильній поверхні. Пристрій завіси містить в собі, далі, регулюючий елемент, який має нарізну хвостову частину і радіальний виступ, причому нарізна хвостова частина може призволитися в зачеплення з відповідною нерухомою відносно кріпильної поверхні різзю, а радіальний виступ - з приймальним елементом на кріпильній частині, або нарізна хвостова частина може призволитися в зачеплення з відповідною різзю на кріпильній частині, а радіальний виступ - з нерухомим відносно кріпильної поверхні приймальним елементом на рамі або стулці. Пристрою завіси згідно з винаходом для регулювання потрібно, тому, лише щонайменше один напрямний елемент і щонайменше один регулюючий елемент. У разі особливо переважного варіанту виконання пристрою завіси згідно з винаходом монтажний елемент є частиною затискного пристрою, що входить в передбачений в рамі або в стулці паз. На основі цього удосконалення пристрій завіси згідно з винаходом придатний, зокрема, для того, щоб монтуватися на порожнистих профілях за допомогою доступного зовні паза, який, зокрема застосовується в сучасній конструкції дверей. 94630 4 Монтажний елемент може бути в цьому випадку затискною пластиною, яка взаємодіє із затискним елементом, що входить в піднутрення паза. Піднутрення паза можуть бути утворені виступами профілю рами або стулки, що проходить в поздовжньому напрямку, відкритого зовні, який має Сподібну форму поперечного перерізу паза. Подальше зниження кількості конструктивних деталей і, тим самим, вартості виготовлення пристрою завіси досягається, якщо затискний пристрій виконаний таким чином, що затискна дія, яка визначає положення пристрою завіси на рамі або стулці, викликається щонайменше одним напрямним елементом. В особливо переважному варіанті виконання напрямний елемент виконаний як тіло обертання, симетричне відносно поздовжньої осі, оскільки це спрощує пристрій завіси. Він має, далі, виступ з різзю, яким напрямний елемент може угвинчуватися в раму або стулку, і напрямну ділянку, яка взаємодіє з напрямною виїмкою в кріпильній частині завіси. Особливо переважно, якщо виступ з різзю має менший діаметр, ніж напрямна ділянка. Завдяки цьому заходу кріплення напрямного елемента в правильній позиції полегшується, оскільки його треба укрутити в монтажний елемент лише настільки, поки торцевий бік напрямної ділянки не буде прилягати до кріпильної поверхні. Необхідна для встановлювання пристрою завіси на рамі або стулці затискна дія при такому виконанні напрямного елемента викликається тим, що виступ з різзю взаємодіє із затискним елементом, наприклад, завдяки тому, що в затискному елементі передбачений відповідний виступу з різзю нарізний отвір, в який угвинчується виступ з різзю. Оскільки торцевий бік напрямної ділянки прилягає до поверхні кріплення, затягнення напрямного елемента призводить до того, що затискний елемент притягується до монтажного елемента, який створює кріпильну поверхню, внаслідок чого досягається затискна дія. Абсолютно особливо переважним до того ж є удосконалення, при якому на протилежному виступі з різзю кінці напрямної ділянки передбачений радіальний виступ.Він служить в цьому випадку як упор для кріпильної частини завіси і обмежує, таким чином, зону регулювання. В особливо переважному удосконаленні пристрою завіси згідно з винаходом на кріпильній частині завіси передбачене піднутрення, в яке входить радіальний виступ регулюючого елемента. Завдяки викликаному цим зачепленню з геометричним замиканням регулюючі зусилля від регулюючого елемента в обох напрямках надійно передаються в кріпильну частину. В особливо переважному конструктивному варіанті піднутрення утворене крайовими фасками паза, що має С-подібну форму поперечного перерізу, який проходить перпендикулярно напрямку переміщування. Регулюючий елемент можна потім простим чином змонтувати з піднутренням шляхом бічного всування. 5 У першому варіанті виконання різь виступу з різзю напрямного елемента може бути саморізальною. Однак також можна виконати різь виступу з різзю напрямного елемента у вигляді машинної різі. У кресленнях представлений переважний приклад виконання пристрою завіси згідно з винаходом. Показують: Фіг.1 - деталізоване зображення частини завіси для стулки цього пристрою завіси в перспективному зображенні, Фіг.2 - це пристрій завіси на вигляді збоку в зібраному за допомогою монтажного і затискного елемента стані (вигляд А на Фіг.1), Фіг.3 - вигляд в перспективі пристрою завіси, змонтованого на показаних частково профілях рами і стулки, в першому положенні юстирування, а також Фіг.4 - відповідний Фіг.3 вигляд у другому положенні юстирування. Позначений на кресленні загалом позицією 100 пристрій завіси містить в собі використану лише як частину завіси для стулки частину 1 завіси, яка має кріпильну частину 2 і шарнірний елемент 3. Кріпильна частина 2 і шарнірний елемент 3 пов'язані між собою в єдине ціле за допомогою відігненої під кутом з'єднувальної зони 4, причому розміри з'єднувальної зони 4 підігнані до ущільнювального виступу, як це можна бачити на Фіг.3 і 4. Кріпильна частина 2 має, по суті, плоский нижній бік 7, повернений до кріпильної поверхні 8, яка передбачена на монтажному елементі 20. У кріпильній частині 2 вироблені, далі, дві напрямні виїмки 9, які виконані у вигляді наскрізних отворів. Діаметр кожної напрямної виїмки 9 підігнаний до зовнішнього діаметра напрямної ділянки 10 напрямного елемента 11 таким чином, що напрямна ділянка 10 з відповідною напрямною виїмкою 9 створює, по суті, беззазорну ковзну посадку. Від торцевого кінця 12 напрямної ділянки 10 проходить виступ 13 з різзю, який має виконану у вигляді машинної різі зовнішню різь. На протилежному торцевому кінці на напрямному елементі 11 передбачений радіальний виступ 14. Він утворює упор для кріпильної частини 2. Далі, пристрій завіси згідно з винаходом містить в собі регулювальний елемент 15, який в свою чергу містить в собі виступ 16 з різзю із зовнішньою машинною різзю і радіальний виступ 17. Регулювальний елемент 15 в напрямку Р регулювання розташований на кріпильній частині 2 з геометричним замиканням, оскільки останній має паз 18 з поперечним перерізом С-подібної форми, крайові фаски 19 якого утворюють піднутрення для радіального виступу 17. Далі, пристрій завіси містить в собі затискний елемент 21 (Фіг.2), який виконаний у формі пластини і має такі розміри, щоб він міг вводитися в поздовжньому напрямку профілю 22, в цьому випадку профілю стулки, в паз 23 з С-подібною формою поперечного перерізу таким чином, щоб він 94630 6 входив в утворені крайовими фасками 24 паза 23 піднутрення. Затискний елемент 21 має нарізні отвори 25 і 26. У нарізні отвори 25 входять виступи 13 з різзю напрямних елементів 11, в нарізний отвір 26 - виступ 16 з різзю регулювального елемента 15. Виступи 13 з різзю пронизують монтажний елемент 20 через отвори 27. Як, зокрема зрозуміло з Фіг.3 і 4, затягнення напрямних елементів 11 призводить до того, що затискний елемент 21 затягується відносно монтажного елемента 20, і крайові фаски 24 паза 23 затискаються між затискним елементом 21 і монтажним елементом 20, внаслідок чого частина 1 завіси встановлюється на профілі 22. Як показано на Фіг.3 і 4, затискний елемент 21 і монтажний елемент 20 в поздовжньому напрямку паза 23 можуть бути виконані більш довгими, ніж показано на Фіг.2, так, щоб могли знайти застосування інші, що призводять до інших, додаткових затискних дій затискні гвинти 28. Юстирування стулки в рамі може здійснюватися у разі використання пристрою завіси згідно з винаходом завдяки тому, що регулювальний елемент 15 обертається за допомогою відповідного інструмента. Внаслідок введення виступу 16 з різзю в нарізний отвір 26 і розміщення радіального виступу 17 в пазі 18, кріпильна частина 2 і, тим самим, вся частина 1 завіси зміщується в напрямку Р установлювання. Одне крайнє положення визначається приляганням радіального виступу 14 до кріпильної частини 2 (див. Фіг.3), інше крайнє положення визначається приляганням кріпильної частини 2 до монтажного елемента 20 (див. Фіг.4). Перелік позначень посилальних позицій 100 - пристрій завіси 1 - частина завіси 2 - кріпильна частина 3 - шарнірний елемент 4 - з'єднувальна зона 5 - ущільнювальний виступ 6 - профіль стулки 7 - нижній бік 8 - кріпильна поверхня 9 - напрямні виїмки 10 - напрямна ділянка 11 - напрямний елемент 12 - торцевий кінець 13 - виступ з різзю 14 - радіальний виступ 15 - регулювальний елемент 16 - виступ з різзю 17 - радіальний виступ 18-паз 19 - крайові фаски 20 - монтажний елемент 21 - затискний елемент 22 - профіль 23 - паз 24 - крайові фаски 25 - нарізні отвори 26 - нарізний отвір 27 - отвір 28 - затискний гвинт А - вигляд Р - напрямок регулювання 7 Комп’ютерна верстка Н. Лиcенко 94630 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
