Викопувальний орган коренезбиральної машини

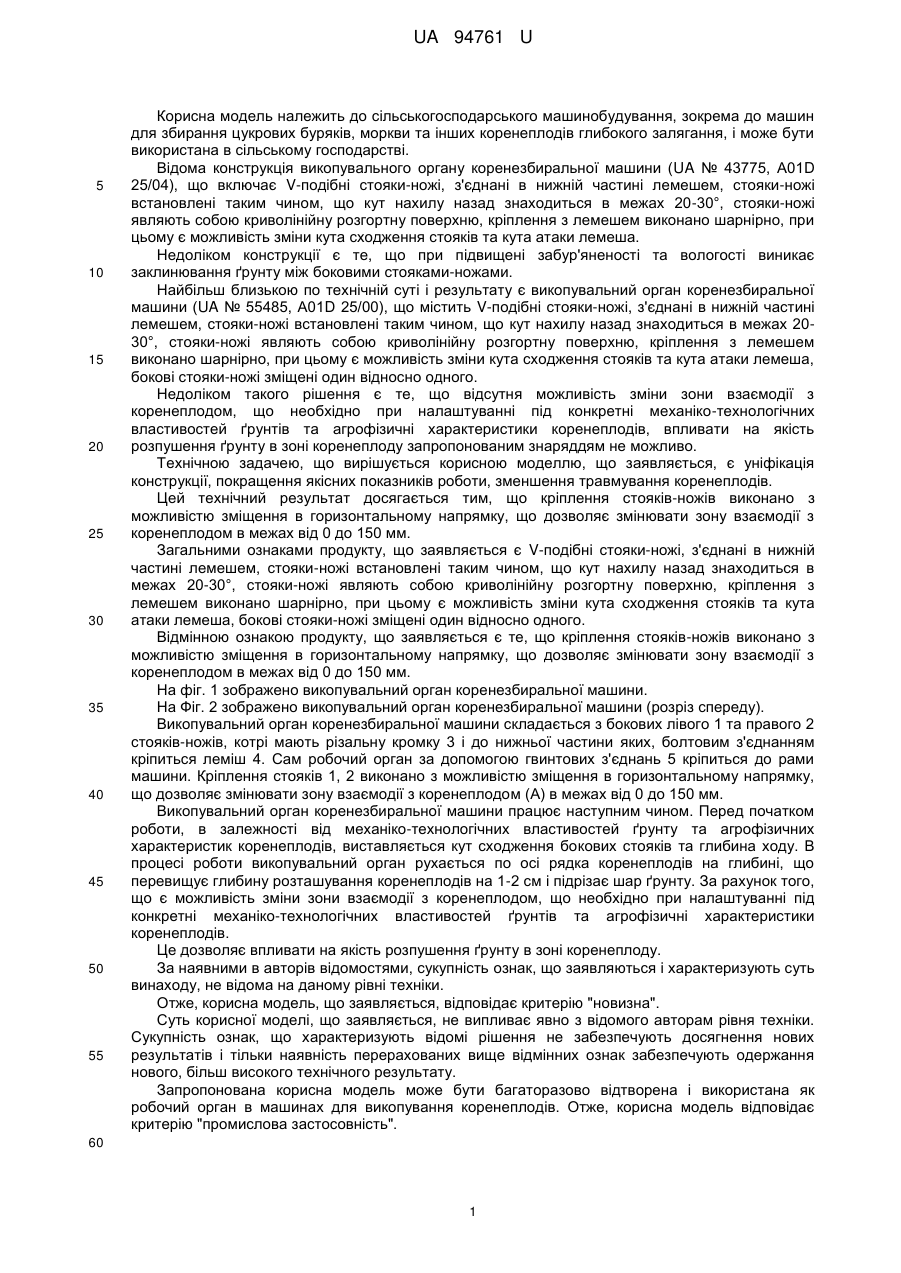

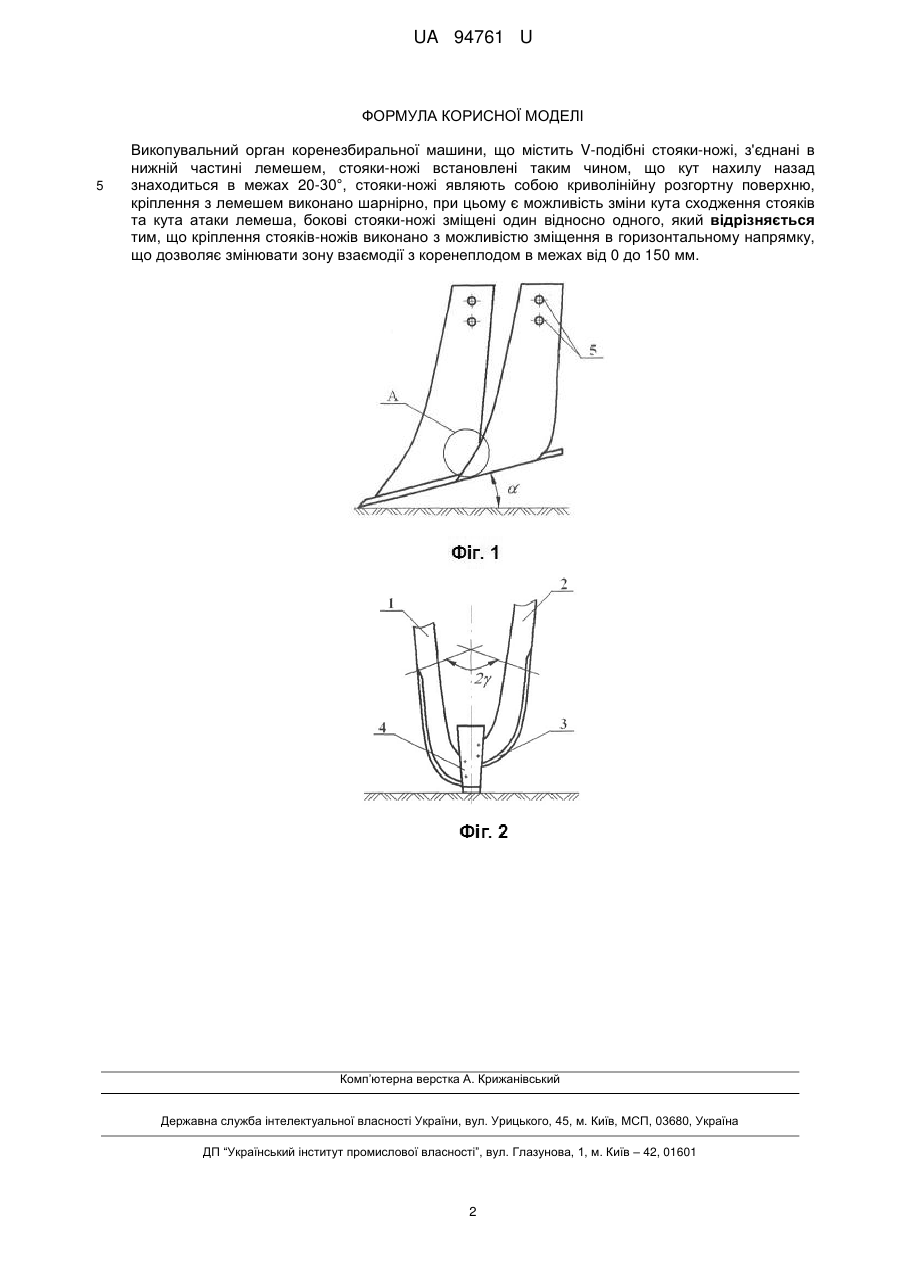

Реферат: UA 94761 U UA 94761 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для збирання цукрових буряків, моркви та інших коренеплодів глибокого залягання, і може бути використана в сільському господарстві. Відома конструкція викопувального органу коренезбиральної машини (UA № 43775, А01D 25/04), що включає V-подібні стояки-ножі, з'єднані в нижній частині лемешем, стояки-ножі встановлені таким чином, що кут нахилу назад знаходиться в межах 20-30°, стояки-ножі являють собою криволінійну розгортну поверхню, кріплення з лемешем виконано шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша. Недоліком конструкції є те, що при підвищені забур'яненості та вологості виникає заклинювання ґрунту між боковими стояками-ножами. Найбільш близькою по технічній суті і результату є викопувальний орган коренезбиральної машини (UA № 55485, А01D 25/00), що містить V-подібні стояки-ножі, з'єднані в нижній частині лемешем, стояки-ножі встановлені таким чином, що кут нахилу назад знаходиться в межах 2030°, стояки-ножі являють собою криволінійну розгортну поверхню, кріплення з лемешем виконано шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша, бокові стояки-ножі зміщені один відносно одного. Недоліком такого рішення є те, що відсутня можливість зміни зони взаємодії з коренеплодом, що необхідно при налаштуванні під конкретні механіко-технологічних властивостей ґрунтів та агрофізичні характеристики коренеплодів, впливати на якість розпушення ґрунту в зоні коренеплоду запропонованим знаряддям не можливо. Технічною задачею, що вирішується корисною моделлю, що заявляється, є уніфікація конструкції, покращення якісних показників роботи, зменшення травмування коренеплодів. Цей технічний результат досягається тим, що кріплення стояків-ножів виконано з можливістю зміщення в горизонтальному напрямку, що дозволяє змінювати зону взаємодії з коренеплодом в межах від 0 до 150 мм. Загальними ознаками продукту, що заявляється є V-подібні стояки-ножі, з'єднані в нижній частині лемешем, стояки-ножі встановлені таким чином, що кут нахилу назад знаходиться в межах 20-30°, стояки-ножі являють собою криволінійну розгортну поверхню, кріплення з лемешем виконано шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша, бокові стояки-ножі зміщені один відносно одного. Відмінною ознакою продукту, що заявляється є те, що кріплення стояків-ножів виконано з можливістю зміщення в горизонтальному напрямку, що дозволяє змінювати зону взаємодії з коренеплодом в межах від 0 до 150 мм. На фіг. 1 зображено викопувальний орган коренезбиральної машини. На Фіг. 2 зображено викопувальний орган коренезбиральної машини (розріз спереду). Викопувальний орган коренезбиральної машини складається з бокових лівого 1 та правого 2 стояків-ножів, котрі мають різальну кромку 3 і до нижньої частини яких, болтовим з'єднанням кріпиться леміш 4. Сам робочий орган за допомогою гвинтових з'єднань 5 кріпиться до рами машини. Кріплення стояків 1, 2 виконано з можливістю зміщення в горизонтальному напрямку, що дозволяє змінювати зону взаємодії з коренеплодом (А) в межах від 0 до 150 мм. Викопувальний орган коренезбиральної машини працює наступним чином. Перед початком роботи, в залежності від механіко-технологічних властивостей ґрунту та агрофізичних характеристик коренеплодів, виставляється кут сходження бокових стояків та глибина ходу. В процесі роботи викопувальний орган рухається по осі рядка коренеплодів на глибині, що перевищує глибину розташування коренеплодів на 1-2 см і підрізає шар ґрунту. За рахунок того, що є можливість зміни зони взаємодії з коренеплодом, що необхідно при налаштуванні під конкретні механіко-технологічних властивостей ґрунтів та агрофізичні характеристики коренеплодів. Це дозволяє впливати на якість розпушення ґрунту в зоні коренеплоду. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть винаходу, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як робочий орган в машинах для викопування коренеплодів. Отже, корисна модель відповідає критерію "промислова застосовність". 60 1 UA 94761 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Викопувальний орган коренезбиральної машини, що містить V-подібні стояки-ножі, з'єднані в нижній частині лемешем, стояки-ножі встановлені таким чином, що кут нахилу назад знаходиться в межах 20-30°, стояки-ножі являють собою криволінійну розгортну поверхню, кріплення з лемешем виконано шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша, бокові стояки-ножі зміщені один відносно одного, який відрізняється тим, що кріплення стояків-ножів виконано з можливістю зміщення в горизонтальному напрямку, що дозволяє змінювати зону взаємодії з коренеплодом в межах від 0 до 150 мм. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
