Пристрій для електропунктурної стимуляції

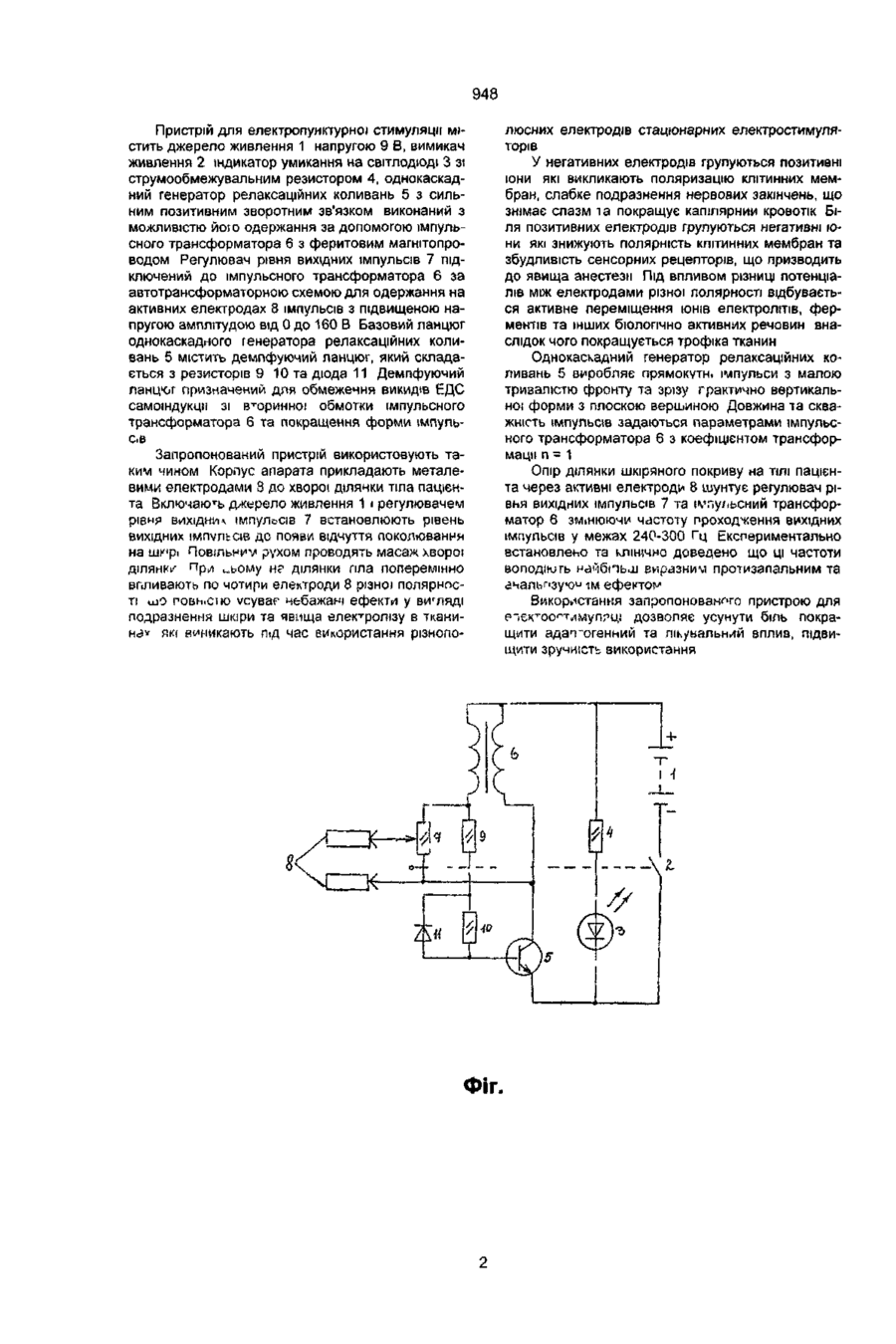

Пристрій для електропунктурної стимуляції, який містить джерело живлення, генератор, електричну схему та два електроди, який відрізняється тим, що пристрій додатково містить шість електродів, розташованих на передній панелі пристрою, електричну схему, виконану на платі, однокаскадний генератор релаксаційних коливань, виконаний з можливістю одержання позитивного зворотного зв'язку за допомогою імпульсного трансформатора, регулятор рівня вихідних імпульсів, підключений до імпульсного трансформатора за автотрансформаторною схемою, з можливістю одержання на активних електродах імпульсів з підвищеною напругою, амплітудою від 0 до 160 В Корисна модель стосується медицини а саме приладів для фізіотерапії та рефлексотерапи, при значених для стимулювання та знеболювання обмеженої болісної ділянки організму Відомий електростимулятор який містить джерело живлення та послідовно з'єднані генератор, формувач стимулюючих імпульсів, вихідний каскад вимірювальну схему та електроди (А с № 491389, кл A61N 1/36) До недоліків цього пристрою відноситься неможливість його використання пацієнтами у домашніх умовах Пристрій розрахований на експлуатацію в умовах медичних закладів Нерухоме накладання електродів викликає побічну дію у вигляді подразнень шкіри та явища електролізу, які властиві стаціонарним електростимуляторам Найбільш близьким та обраним за прототип є пристрій для електростимуляції, який містить джерело живлення та послідовно з'єднані генератор формувач стимулюючих імпульсів, вихідний каскад, вимірювальну схему та електроди, диференцюючий ланцюг пороговий пристрій (А с № 865300, A61N 1/36) Недоліки способу пов'язані з можливістю його експлуатації тільки в умовах медичних закладів Під нерухомо накладеними електродами виникають болісні відчуття, які потребують постійної періодичної пщстройки Пристрій не дозволяє вплинути на патологічні процеси в біологічно активних зонах В основу корисної моделі поставлено задачу удосконалення пристрою для електропунктурної стимуляції, шляхом зміни його конструкції, завдяки чому досягається активне переміщення ІОНІВ елек тролітів ферментів та інших біологічно активних речовин, внаслідок чого покращується трофіка тканин, досягається усунення болю, покращується адаптогенний та лікувальний вплив підвищується зручність використання Поставлена задача вирішується в пристрої для електропунктурної стимуляції, який містить джерело живлення, генератор, електричну схему та два електроди, згідно з корисною моделлю, пристрій додатково містить шість електродів, розташованих на передній панелі пристрою, електричну схему, виконану на платі, однокаскадний генератор релаксаційних коливань виконаний з можливістю одержання позитивного зворотного зв'язку за допомогою імпульсного трансформатора, регулювач рівня вихідних імпульсів, підключений до імпульсного трансформатора за автотрансформаторною схемою, з можливістю одержання на активних електродах імпульсів з підвищеною напругою, амплітудою від 0 до 160 В Додаткове введення електродів дозволяє поперемінно впливати електродами різної полярності, що повністю усуває явища електролізу у тканинах та подразнення шкіри, імпульсний трансформатор та регулятор рівня під час роботи пристрою змінюють частоту проходження імпульсів у межах 240-300 Гц Ці частоти володіють найбільш виразною протизапальною та анальгезуючою дією Виконання електричної схеми на платі дозволило зробити прилад портативним, що підвищило зручність використання На кресленні зображена схема електрична принципова електростимулятора 00 ф 948 Пристрій для електропунктурної стимуляції містить джерело живлення 1 напругою 9 В, вимикач живлення 2 індикатор умикання на СВІТЛОДЮДІ 3 зі струмообмежувальним резистором 4, однокаскадний генератор релаксаційних коливань 5 з сильним позитивним зворотним зв'язком виконаний з можливістю його одержання за допомогою імпульсного трансформатора 6 з феритовим магнітопроводом Регулювач рівня вихідних імпульсів 7 підключений до імпульсного трансформатора 6 за автотрансформаторною схемою для одержання на активних електродах 8 імпульсів з підвищеною напругою амплітудою від 0 до 160 В Базовий ланцюг однокаскадного генератора релаксаційних коливань 5 містить демпфуючий ланцюг, який складається з резисторів 9 10 та діода 11 Демпфуючий ланцюг призначений для обмеження ВИКИДІВ ЕДС самоіндукції зі вторинної обмотки імпульсного трансформатора 6 та покращення форми імпульс,в Запропонований пристрій використовують таким чином Корпус апарата прикладають металевими електродами 8 до хворої ділянки тіла пацієнта Включають джерело живлення 1 і регулювачем рівня вихідним імпулосів 7 встановлюють рівень вихідних ІМПУЛЬСІВ до появи відчуття поколювання на шк'рі ПОВІЛЬНИМИ рухом проводять масаж хворої ділянка При ^ьому иг ділянки пла поперемінно впливають по чотири електроди 8 різної полярності т о РОВИ.сію усуваг небажані ефекти у вигляді подразнення шкіри та явища електролізу в тканина* ЯКІ виникають під час використання різнопо ФІГ. люсних електродів стаціонарних електростимуляторів У негативних електродів групуються позитивні іони які викликають поляризацію клітинних мембран, слабке подразнення нервових закінчень, що знімає спазм та покращує капілярний кровотік Біля позитивних електродів групуються негативні іони які знижують полярність клітинних мембран та збудливість сенсорних рецепторів, що призводить до явища анестезії Під впливом різниці потенціалів між електродами різної полярності відбувається активне переміщення іонів електролітів, ферментів та інших біологічно активних речовин внаслідок чого покращується трофіка тканин Однокаскадний генератор релаксаційних коливань 5 виробляє прямокутні імпульси з малою тривалістю фронту та зрізу грактично вертикальної форми з плоскою вершиною Довжина та скважність імпульсів задаються параметрами імпульсного трансформатора 6 з коефіцієнтом трансформації п = 1 Опір ділянки шкіряного покриву на ТІЛІ пацієнта через активні електроди 8 шунтує регулювач рівня вихідних імпульсів 7 та ivny/іьсний трансформатор 6 змінюючи частоту проходження вихідних імпульсів у межах 240-300 Гц Експериментально встановлено та КЛІНІЧНО доведено що ЦІ частоти володіють найбпьііі виразним протизапальним та ачальпзуюч ш ефектом Використання запропонованого пристрою для е'ієк'гоо*'тимупяц8 дозволяє усунути біль покращити адап'огенний та лікувальний вплив, підвищити зручність використання 948 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133 бульв Лесі Українки, 26 (044)295-81-42 295-61-97 Підписано до друку _J_±-lill 2001 р Формат 60x84 1/8 Обсяг С/
