Спосіб нанесення двошарового покриття

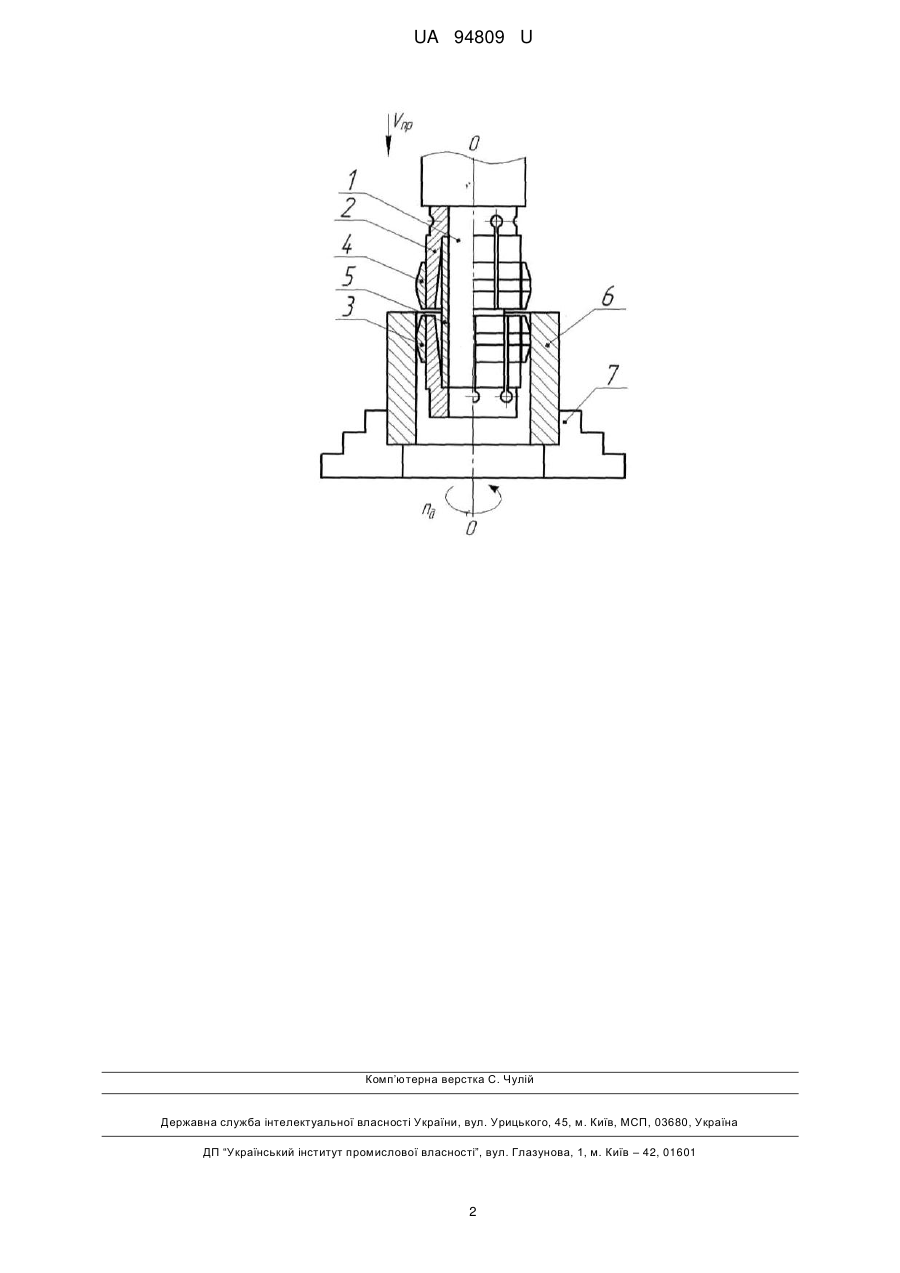

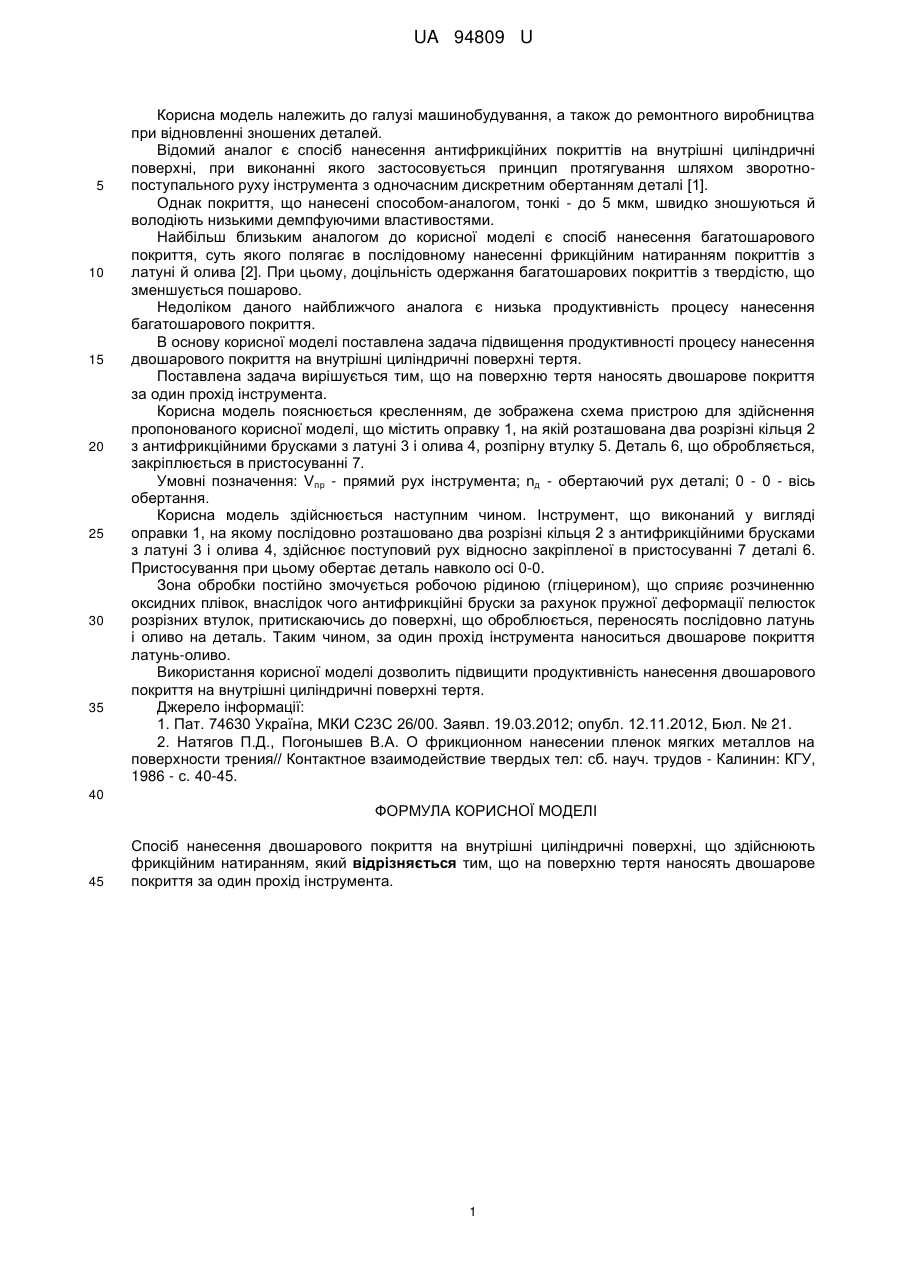

Реферат: UA 94809 U UA 94809 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування, а також до ремонтного виробництва при відновленні зношених деталей. Відомий аналог є спосіб нанесення антифрикційних покриттів на внутрішні циліндричні поверхні, при виконанні якого застосовується принцип протягування шляхом зворотнопоступального руху інструмента з одночасним дискретним обертанням деталі [1]. Однак покриття, що нанесені способом-аналогом, тонкі - до 5 мкм, швидко зношуються й володіють низькими демпфуючими властивостями. Найбільш близьким аналогом до корисної моделі є спосіб нанесення багатошарового покриття, суть якого полягає в послідовному нанесенні фрикційним натиранням покриттів з латуні й олива [2]. При цьому, доцільність одержання багатошарових покриттів з твердістю, що зменшується пошарово. Недоліком даного найближчого аналога є низька продуктивність процесу нанесення багатошарового покриття. В основу корисної моделі поставлена задача підвищення продуктивності процесу нанесення двошарового покриття на внутрішні циліндричні поверхні тертя. Поставлена задача вирішується тим, що на поверхню тертя наносять двошарове покриття за один прохід інструмента. Корисна модель пояснюється кресленням, де зображена схема пристрою для здійснення пропонованого корисної моделі, що містить оправку 1, на якій розташована два розрізні кільця 2 з антифрикційними брусками з латуні 3 і олива 4, розпірну втулку 5. Деталь 6, що обробляється, закріплюється в пристосуванні 7. Умовні позначення: Vпр - прямий рух інструмента; nд - обертаючий рух деталі; 0 - 0 - вісь обертання. Корисна модель здійснюється наступним чином. Інструмент, що виконаний у вигляді оправки 1, на якому послідовно розташовано два розрізні кільця 2 з антифрикційними брусками з латуні 3 і олива 4, здійснює поступовий рух відносно закріпленої в пристосуванні 7 деталі 6. Пристосування при цьому обертає деталь навколо осі 0-0. Зона обробки постійно змочується робочою рідиною (гліцерином), що сприяє розчиненню оксидних плівок, внаслідок чого антифрикційні бруски за рахунок пружної деформації пелюсток розрізних втулок, притискаючись до поверхні, що оброблюється, переносять послідовно латунь і оливо на деталь. Таким чином, за один прохід інструмента наноситься двошарове покриття латунь-оливо. Використання корисної моделі дозволить підвищити продуктивність нанесення двошарового покриття на внутрішні циліндричні поверхні тертя. Джерело інформації: 1. Пат. 74630 Україна, МКИ С23С 26/00. Заявл. 19.03.2012; опубл. 12.11.2012, Бюл. № 21. 2. Натягов П.Д., Погонышев В.А. О фрикционном нанесении пленок мягких металлов на поверхности трения// Контактное взаимодействие твердых тел: сб. науч. трудов - Калинин: КГУ, 1986 - с. 40-45. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб нанесення двошарового покриття на внутрішні циліндричні поверхні, що здійснюють фрикційним натиранням, який відрізняється тим, що на поверхню тертя наносять двошарове покриття за один прохід інструмента. 1 UA 94809 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
