Безгвинтовий затискач електричних провідників

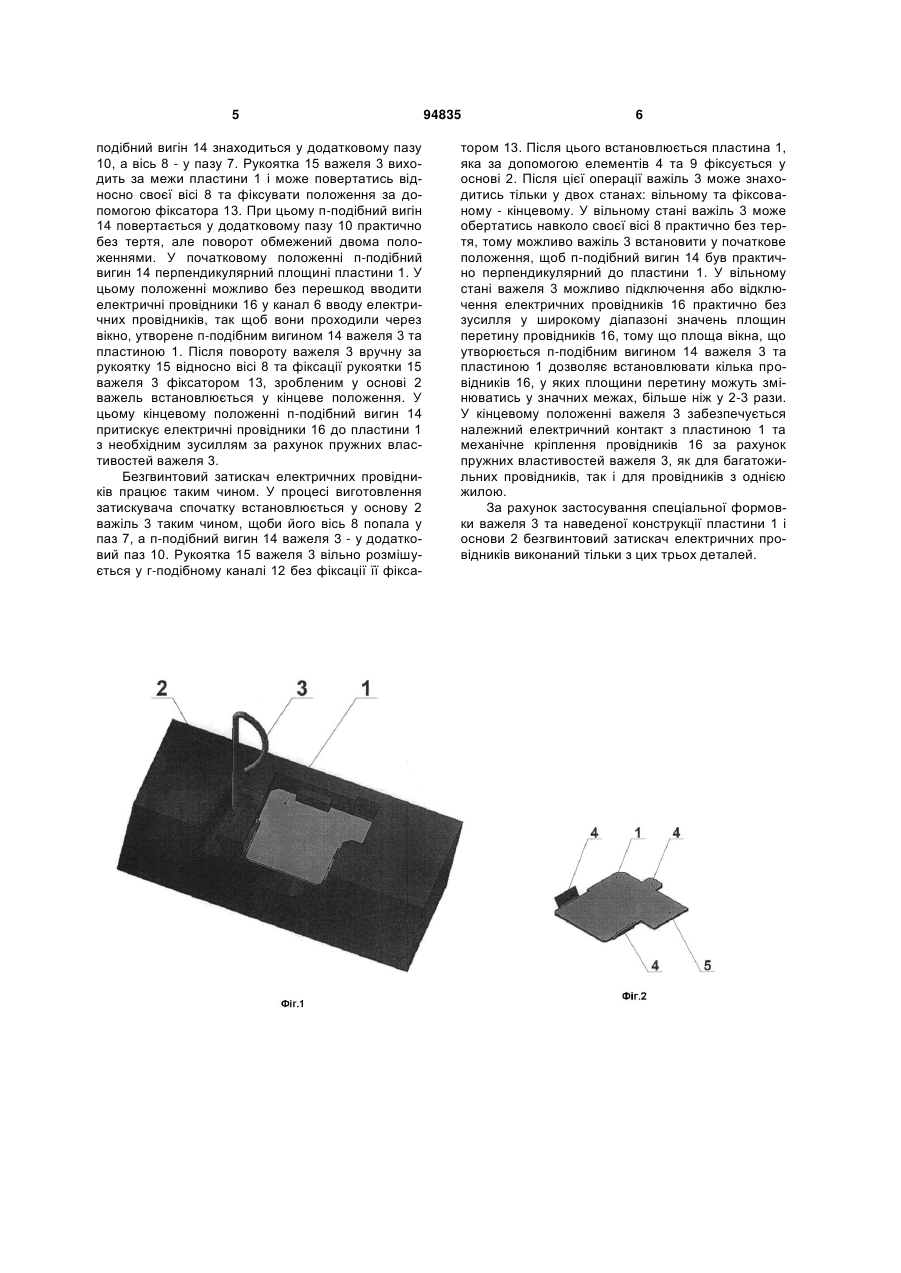

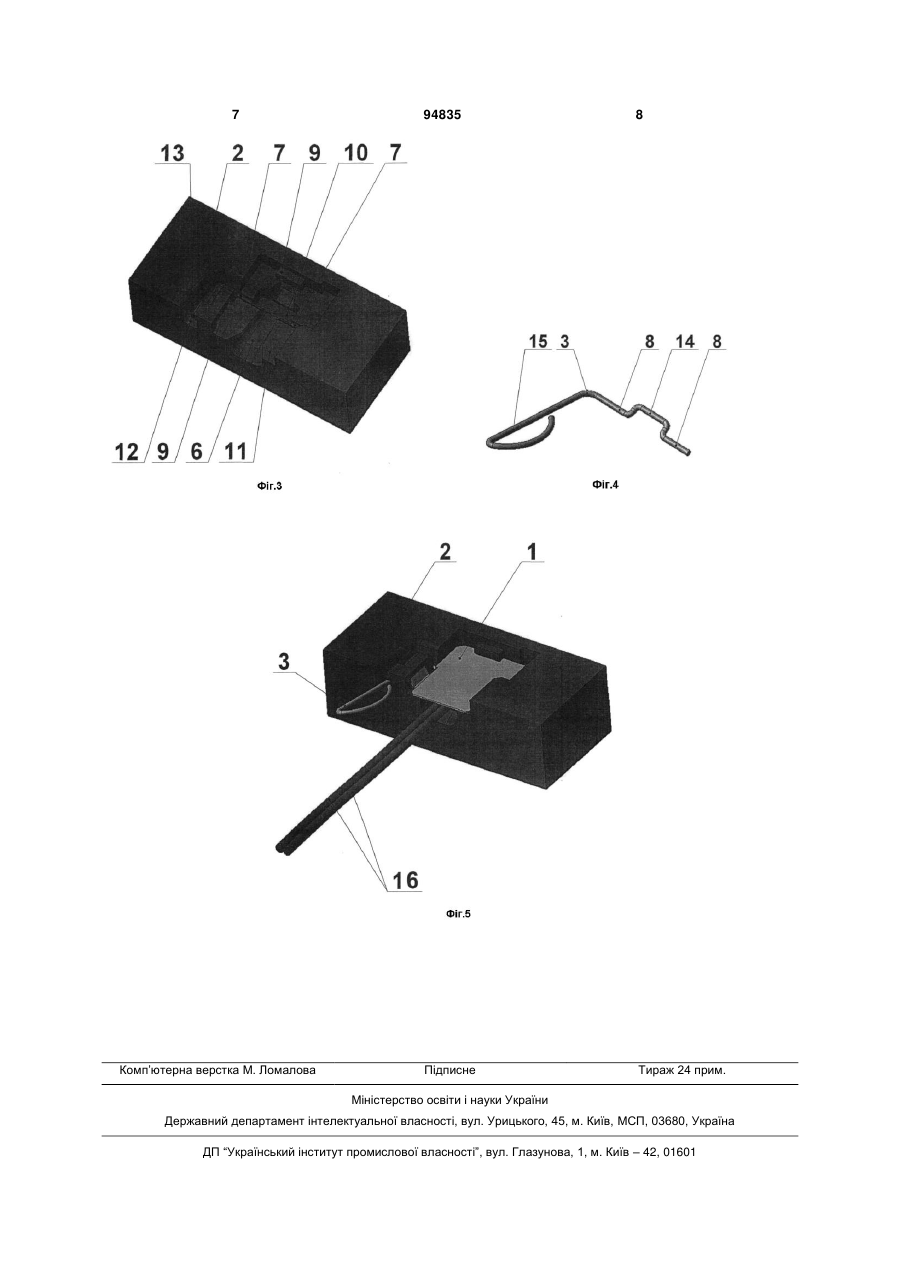

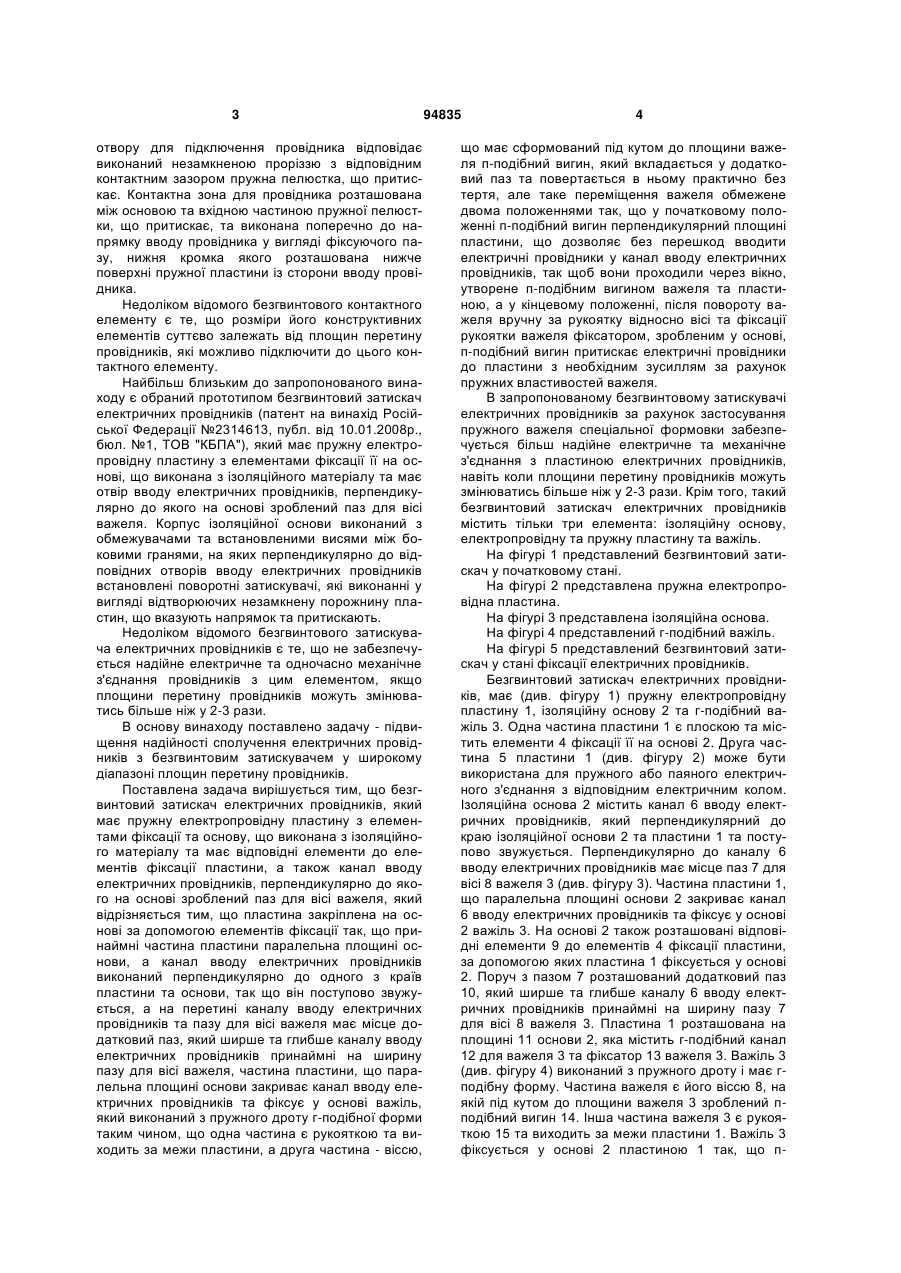

Безгвинтовий затискач електричних провідників, який має пружну електропровідну пластину з елементами фіксації та основу, що виконана з ізоляційного матеріалу та має відповідні елементи до елементів фіксації пластини, а також канал вводу електричних провідників, перпендикулярно до якого на основі виконаний паз для осі важеля, який відрізняється тим, що пластина закріплена на основі за допомогою елементів фіксації так, що принаймні частина пластини паралельна площині основи, а канал вводу електричних провідників C2 2 94835 1 3 отвору для підключення провідника відповідає виконаний незамкненою проріззю з відповідним контактним зазором пружна пелюстка, що притискає. Контактна зона для провідника розташована між основою та вхідною частиною пружної пелюстки, що притискає, та виконана поперечно до напрямку вводу провідника у вигляді фіксуючого пазу, нижня кромка якого розташована нижче поверхні пружної пластини із сторони вводу провідника. Недоліком відомого безгвинтового контактного елементу є те, що розміри його конструктивних елементів суттєво залежать від площин перетину провідників, які можливо підключити до цього контактного елементу. Найбільш близьким до запропонованого винаходу є обраний прототипом безгвинтовий затискач електричних провідників (патент на винахід Російської Федерації №2314613, публ. від 10.01.2008p., бюл. №1, ТОВ "КБПА"), який має пружну електропровідну пластину з елементами фіксації її на основі, що виконана з ізоляційного матеріалу та має отвір вводу електричних провідників, перпендикулярно до якого на основі зроблений паз для вісі важеля. Корпус ізоляційної основи виконаний з обмежувачами та встановленими висями між боковими гранями, на яких перпендикулярно до відповідних отворів вводу електричних провідників встановлені поворотні затискувачі, які виконанні у вигляді відтворюючих незамкнену порожнину пластин, що вказують напрямок та притискають. Недоліком відомого безгвинтового затискувача електричних провідників є те, що не забезпечується надійне електричне та одночасно механічне з'єднання провідників з цим елементом, якщо площини перетину провідників можуть змінюватись більше ніж у 2-3 рази. В основу винаходу поставлено задачу - підвищення надійності сполучення електричних провідників з безгвинтовим затискувачем у широкому діапазоні площин перетину провідників. Поставлена задача вирішується тим, що безгвинтовий затискач електричних провідників, який має пружну електропровідну пластину з елементами фіксації та основу, що виконана з ізоляційного матеріалу та має відповідні елементи до елементів фіксації пластини, а також канал вводу електричних провідників, перпендикулярно до якого на основі зроблений паз для вісі важеля, який відрізняється тим, що пластина закріплена на основі за допомогою елементів фіксації так, що принаймні частина пластини паралельна площині основи, а канал вводу електричних провідників виконаний перпендикулярно до одного з країв пластини та основи, так що він поступово звужується, а на перетині каналу вводу електричних провідників та пазу для вісі важеля має місце додатковий паз, який ширше та глибше каналу вводу електричних провідників принаймні на ширину пазу для вісі важеля, частина пластини, що паралельна площині основи закриває канал вводу електричних провідників та фіксує у основі важіль, який виконаний з пружного дроту г-подібної форми таким чином, що одна частина є рукояткою та виходить за межи пластини, а друга частина - віссю, 94835 4 що має сформований під кутом до площини важеля п-подібний вигин, який вкладається у додатковий паз та повертається в ньому практично без тертя, але таке переміщення важеля обмежене двома положеннями так, що у початковому положенні п-подібний вигин перпендикулярний площині пластини, що дозволяє без перешкод вводити електричні провідники у канал вводу електричних провідників, так щоб вони проходили через вікно, утворене п-подібним вигином важеля та пластиною, а у кінцевому положенні, після повороту важеля вручну за рукоятку відносно вісі та фіксації рукоятки важеля фіксатором, зробленим у основі, п-подібний вигин притискає електричні провідники до пластини з необхідним зусиллям за рахунок пружних властивостей важеля. В запропонованому безгвинтовому затискувачі електричних провідників за рахунок застосування пружного важеля спеціальної формовки забезпечується більш надійне електричне та механічне з'єднання з пластиною електричних провідників, навіть коли площини перетину провідників можуть змінюватись більше ніж у 2-3 рази. Крім того, такий безгвинтовий затискач електричних провідників містить тільки три елемента: ізоляційну основу, електропровідну та пружну пластину та важіль. На фігурі 1 представлений безгвинтовий затискач у початковому стані. На фігурі 2 представлена пружна електропровідна пластина. На фігурі 3 представлена ізоляційна основа. На фігурі 4 представлений г-подібний важіль. На фігурі 5 представлений безгвинтовий затискач у стані фіксації електричних провідників. Безгвинтовий затискач електричних провідників, має (див. фігуру 1) пружну електропровідну пластину 1, ізоляційну основу 2 та г-подібний важіль 3. Одна частина пластини 1 є плоскою та містить елементи 4 фіксації її на основі 2. Друга частина 5 пластини 1 (див. фігуру 2) може бути використана для пружного або паяного електричного з'єднання з відповідним електричним колом. Ізоляційна основа 2 містить канал 6 вводу електричних провідників, який перпендикулярний до краю ізоляційної основи 2 та пластини 1 та поступово звужується. Перпендикулярно до каналу 6 вводу електричних провідників має місце паз 7 для вісі 8 важеля 3 (див. фігуру 3). Частина пластини 1, що паралельна площині основи 2 закриває канал 6 вводу електричних провідників та фіксує у основі 2 важіль 3. На основі 2 також розташовані відповідні елементи 9 до елементів 4 фіксації пластини, за допомогою яких пластина 1 фіксується у основі 2. Поруч з пазом 7 розташований додатковий паз 10, який ширше та глибше каналу 6 вводу електричних провідників принаймні на ширину пазу 7 для вісі 8 важеля 3. Пластина 1 розташована на площині 11 основи 2, яка містить г-подібний канал 12 для важеля 3 та фіксатор 13 важеля 3. Важіль 3 (див. фігуру 4) виконаний з пружного дроту і має гподібну форму. Частина важеля є його віссю 8, на якій під кутом до площини важеля 3 зроблений пподібний вигин 14. Інша частина важеля 3 є рукояткою 15 та виходить за межи пластини 1. Важіль 3 фіксується у основі 2 пластиною 1 так, що п 5 подібний вигін 14 знаходиться у додатковому пазу 10, а вісь 8 - у пазу 7. Рукоятка 15 важеля 3 виходить за межи пластини 1 і може повертатись відносно своєї вісі 8 та фіксувати положення за допомогою фіксатора 13. При цьому п-подібний вигін 14 повертається у додатковому пазу 10 практично без тертя, але поворот обмежений двома положеннями. У початковому положенні п-подібний вигин 14 перпендикулярний площині пластини 1. У цьому положенні можливо без перешкод вводити електричні провідники 16 у канал 6 вводу електричних провідників, так щоб вони проходили через вікно, утворене п-подібним вигином 14 важеля 3 та пластиною 1. Після повороту важеля 3 вручну за рукоятку 15 відносно вісі 8 та фіксації рукоятки 15 важеля 3 фіксатором 13, зробленим у основі 2 важель встановлюється у кінцеве положення. У цьому кінцевому положенні п-подібний вигин 14 притискує електричні провідники 16 до пластини 1 з необхідним зусиллям за рахунок пружних властивостей важеля 3. Безгвинтовий затискач електричних провідників працює таким чином. У процесі виготовлення затискувача спочатку встановлюється у основу 2 важіль 3 таким чином, щоби його вісь 8 попала у паз 7, а п-подібний вигин 14 важеля 3 - у додатковий паз 10. Рукоятка 15 важеля 3 вільно розмішується у г-подібному каналі 12 без фіксації її фікса 94835 6 тором 13. Після цього встановлюється пластина 1, яка за допомогою елементів 4 та 9 фіксується у основі 2. Після цієї операції важіль 3 може знаходитись тільки у двох станах: вільному та фіксованому - кінцевому. У вільному стані важіль 3 може обертатись навколо своєї вісі 8 практично без тертя, тому можливо важіль 3 встановити у початкове положення, щоб п-подібний вигин 14 був практично перпендикулярний до пластини 1. У вільному стані важеля 3 можливо підключення або відключення електричних провідників 16 практично без зусилля у широкому діапазоні значень площин перетину провідників 16, тому що площа вікна, що утворюється п-подібним вигином 14 важеля 3 та пластиною 1 дозволяє встановлювати кілька провідників 16, у яких площини перетину можуть змінюватись у значних межах, більше ніж у 2-3 рази. У кінцевому положенні важеля 3 забезпечується належний електричний контакт з пластиною 1 та механічне кріплення провідників 16 за рахунок пружних властивостей важеля 3, як для багатожильних провідників, так і для провідників з однією жилою. За рахунок застосування спеціальної формовки важеля 3 та наведеної конструкції пластини 1 і основи 2 безгвинтовий затискач електричних провідників виконаний тільки з цих трьох деталей. 7 Комп’ютерна верстка М. Ломалова 94835 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
