Підвісний затискач для кабелю низької напруги

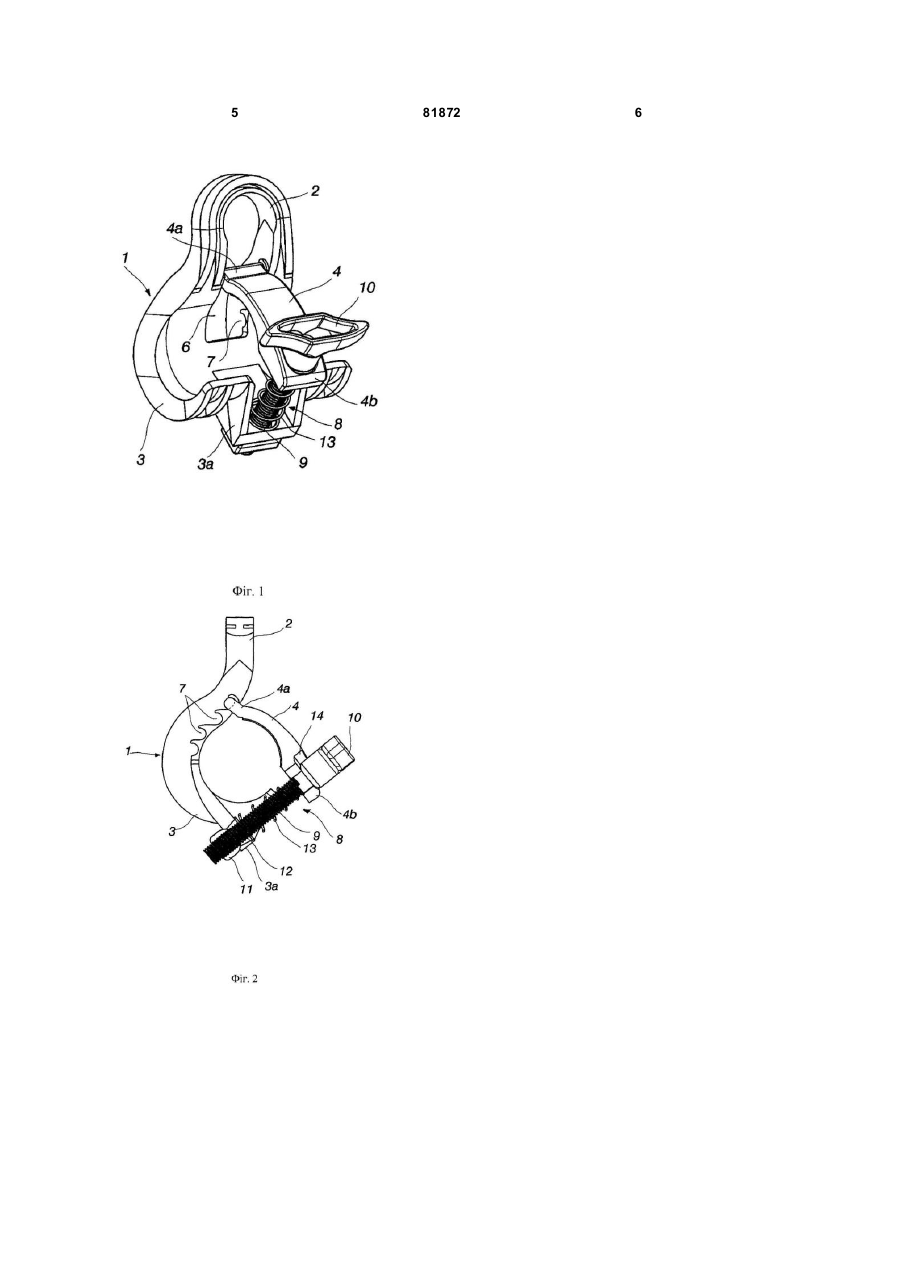

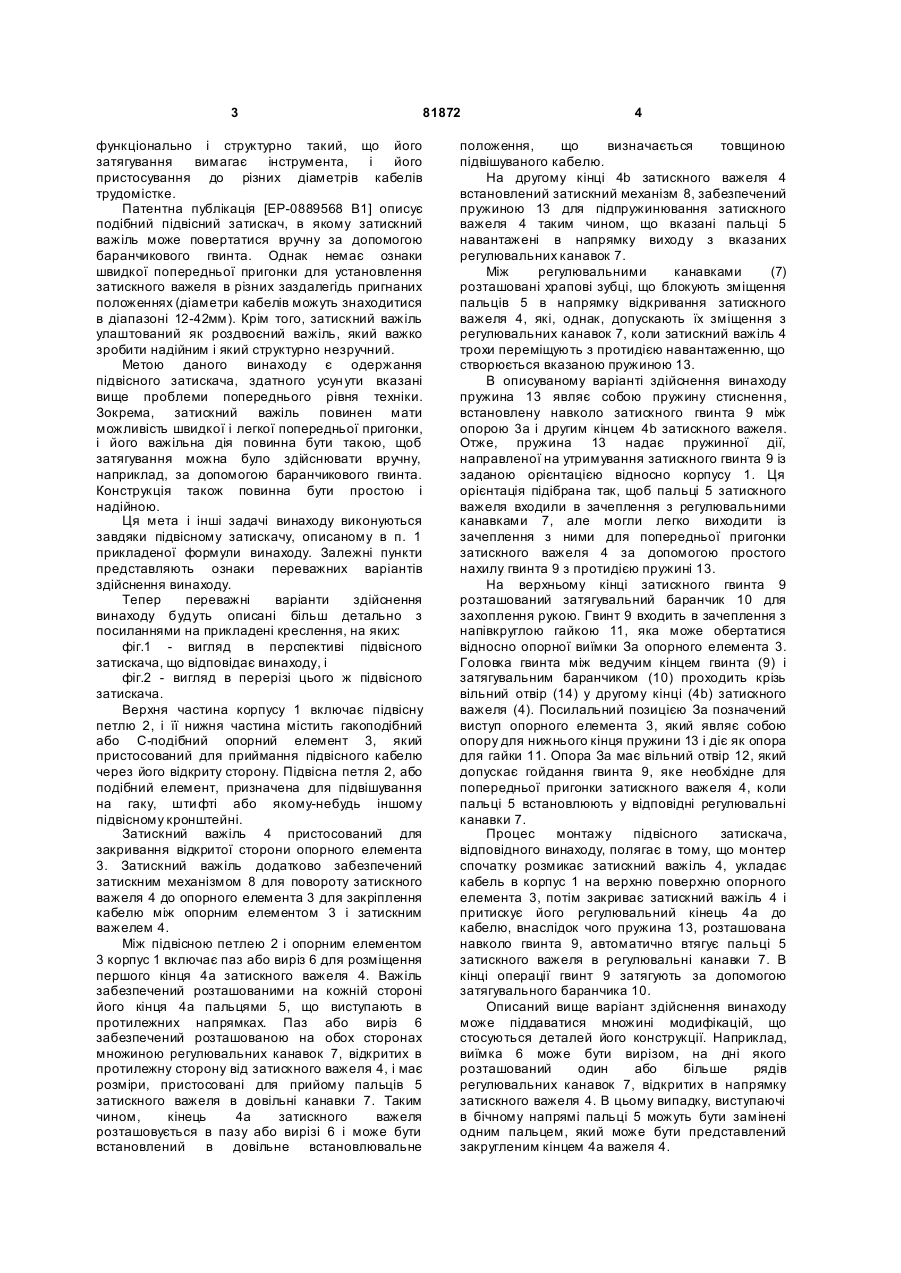

1. Підвісний затискач для кабелю низької напруги, який містить корпус (1), забезпечений підвісною петлею (2) або подібним підвісним елементом і гакоподібним або С-подібним опорним елементом (3), пристосованим для прийому підвісного кабелю через його відкриту сторону, затискний важіль (4), який пристосований для закривання вказаної відкритої сторони і має перший кінець (4а) і другий кінець (4b), і затискний механізм (8) для наближення затискного важеля (4) до опорного елемента (3), що приводиться в дію вручн у, який відрізняється тим, що затискний важіль має перший кінець (4а), забезпечений пальцем або пальцями (5), при цьому корпус (1) має розташований між підвісною петлею (2) і опорним елементом (3) виріз або виїмку (6) для розміщення першого кінця (4а) затискного важеля, причому виріз або виїмка (6) включає множину послідовних регулювальних канавок (7), які конфігуровані для прийому пальця або пальців (5) затискного важеля в довільні канавки (7), при цьому затискний механізм (8) встановлений на другому кінці (4b) затискного важеля і C2 2 (11) 1 3 81872 функціонально і структурно такий, що його затягування вимагає інструмента, і його пристосування до різних діаметрів кабелів трудомістке. Патентна публікація [ЕР-0889568 В1] описує подібний підвісний затискач, в якому затискний важіль може повертатися вручну за допомогою баранчикового гвинта. Однак немає ознаки швидкої попередньої пригонки для установлення затискного важеля в різних заздалегідь пригнаних положеннях (діаметри кабелів можуть знаходитися в діапазоні 12-42мм). Крім того, затискний важіль улаштований як роздвоєний важіль, який важко зробити надійним і який структурно незручний. Метою даного винаходу є одержання підвісного затискача, здатного усун ути вказані вище проблеми попереднього рівня техніки. Зокрема, затискний важіль повинен мати можливість швидкої і легкої попередньої пригонки, і його важільна дія повинна бути такою, щоб затягування можна було здійснювати вручну, наприклад, за допомогою баранчикового гвинта. Конструкція також повинна бути простою і надійною. Ця мета і інші задачі винаходу виконуються завдяки підвісному затискачу, описаному в п. 1 прикладеної формули винаходу. Залежні пункти представляють ознаки переважних варіантів здійснення винаходу. Тепер переважні варіанти здійснення винаходу будуть описані більш детально з посиланнями на прикладені креслення, на яких: фіг.1 - вигляд в перспективі підвісного затискача, що відповідає винаходу, і фіг.2 - вигляд в перерізі цього ж підвісного затискача. Верхня частина корпусу 1 включає підвісну петлю 2, і її нижня частина містить гакоподібний або С-подібний опорний елемент 3, який пристосований для приймання підвісного кабелю через його відкриту сторону. Підвісна петля 2, або подібний елемент, призначена для підвішування на гаку, шти фті або якому-небудь іншому підвісному кронштейні. Затискний важіль 4 пристосований для закривання відкритої сторони опорного елемента 3. Затискний важіль додатково забезпечений затискним механізмом 8 для повороту затискного важеля 4 до опорного елемента 3 для закріплення кабелю між опорним елементом 3 і затискним важелем 4. Між підвісною петлею 2 і опорним елементом 3 корпус 1 включає паз або виріз 6 для розміщення першого кінця 4а затискного важеля 4. Важіль забезпечений розташованими на кожній стороні його кінця 4а пальцями 5, що виступають в протилежних напрямках. Паз або виріз 6 забезпечений розташованою на обох сторонах множиною регулювальних канавок 7, відкритих в протилежну сторону від затискного важеля 4, і має розміри, пристосовані для прийому пальців 5 затискного важеля в довільні канавки 7. Таким чином, кінець 4а затискного важеля розташовується в пазу або вирізі 6 і може бути встановлений в довільне встановлювальне 4 положення, що визначається товщиною підвішуваного кабелю. На другому кінці 4b затискного важеля 4 встановлений затискний механізм 8, забезпечений пружиною 13 для підпружинювання затискного важеля 4 таким чином, що вказані пальці 5 навантажені в напрямку виходу з вказаних регулювальних канавок 7. Між регулювальними канавками (7) розташовані храпові зубці, що блокують зміщення пальців 5 в напрямку відкривання затискного важеля 4, які, однак, допускають їх зміщення з регулювальних канавок 7, коли затискний важіль 4 трохи переміщують з протидією навантаженню, що створюється вказаною пружиною 13. В описуваному варіанті здійснення винаходу пружина 13 являє собою пружину стиснення, встановлену навколо затискного гвинта 9 між опорою 3а і другим кінцем 4b затискного важеля. Отже, пружина 13 надає пружинної дії, направленої на утримування затискного гвинта 9 із заданою орієнтацією відносно корпусу 1. Ця орієнтація підібрана так, щоб пальці 5 затискного важеля входили в зачеплення з регулювальними канавками 7, але могли легко виходити із зачеплення з ними для попередньої пригонки затискного важеля 4 за допомогою простого нахилу гвинта 9 з протидією пружині 13. На верхньому кінці затискного гвинта 9 розташований затягувальний баранчик 10 для захоплення рукою. Гвинт 9 входить в зачеплення з напівкруглою гайкою 11, яка може обертатися відносно опорної виїмки За опорного елемента 3. Головка гвинта між ведучим кінцем гвинта (9) і затягувальним баранчиком (10) проходить крізь вільний отвір (14) у другому кінці (4b) затискного важеля (4). Посилальний позицією За позначений виступ опорного елемента 3, який являє собою опору для нижнього кінця пружини 13 і діє як опора для гайки 11. Опора За має вільний отвір 12, який допускає гойдання гвинта 9, яке необхідне для попередньої пригонки затискного важеля 4, коли пальці 5 встановлюють у відповідні регулювальні канавки 7. Процес монтажу підвісного затискача, відповідного винаходу, полягає в тому, що монтер спочатку розмикає затискний важіль 4, укладає кабель в корпус 1 на верхню поверхню опорного елемента 3, потім закриває затискний важіль 4 і притискує його регулювальний кінець 4а до кабелю, внаслідок чого пружина 13, розташована навколо гвинта 9, автоматично втягує пальці 5 затискного важеля в регулювальні канавки 7. В кінці операції гвинт 9 затягують за допомогою затягувального баранчика 10. Описаний вище варіант здійснення винаходу може піддаватися множині модифікацій, що стосуються деталей його конструкції. Наприклад, виїмка 6 може бути вирізом, на дні якого розташований один або більше рядів регулювальних канавок 7, відкритих в напрямку затискного важеля 4. В цьому випадку, виступаючі в бічному напрямі пальці 5 можуть бути замінені одним пальцем, який може бути представлений закругленим кінцем 4а важеля 4. 5 81872 6
