Пристрій для управління гідропневмоагрегатів

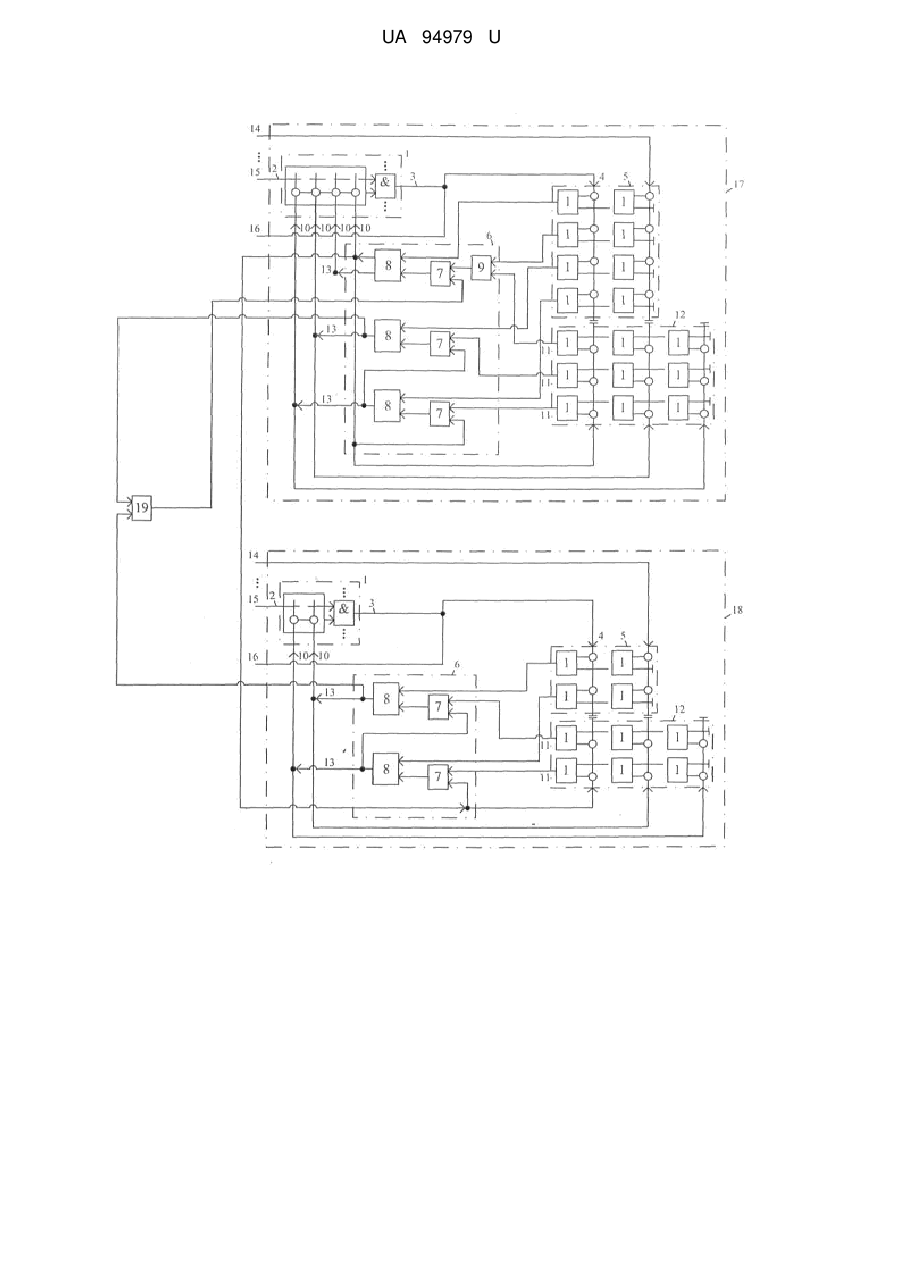

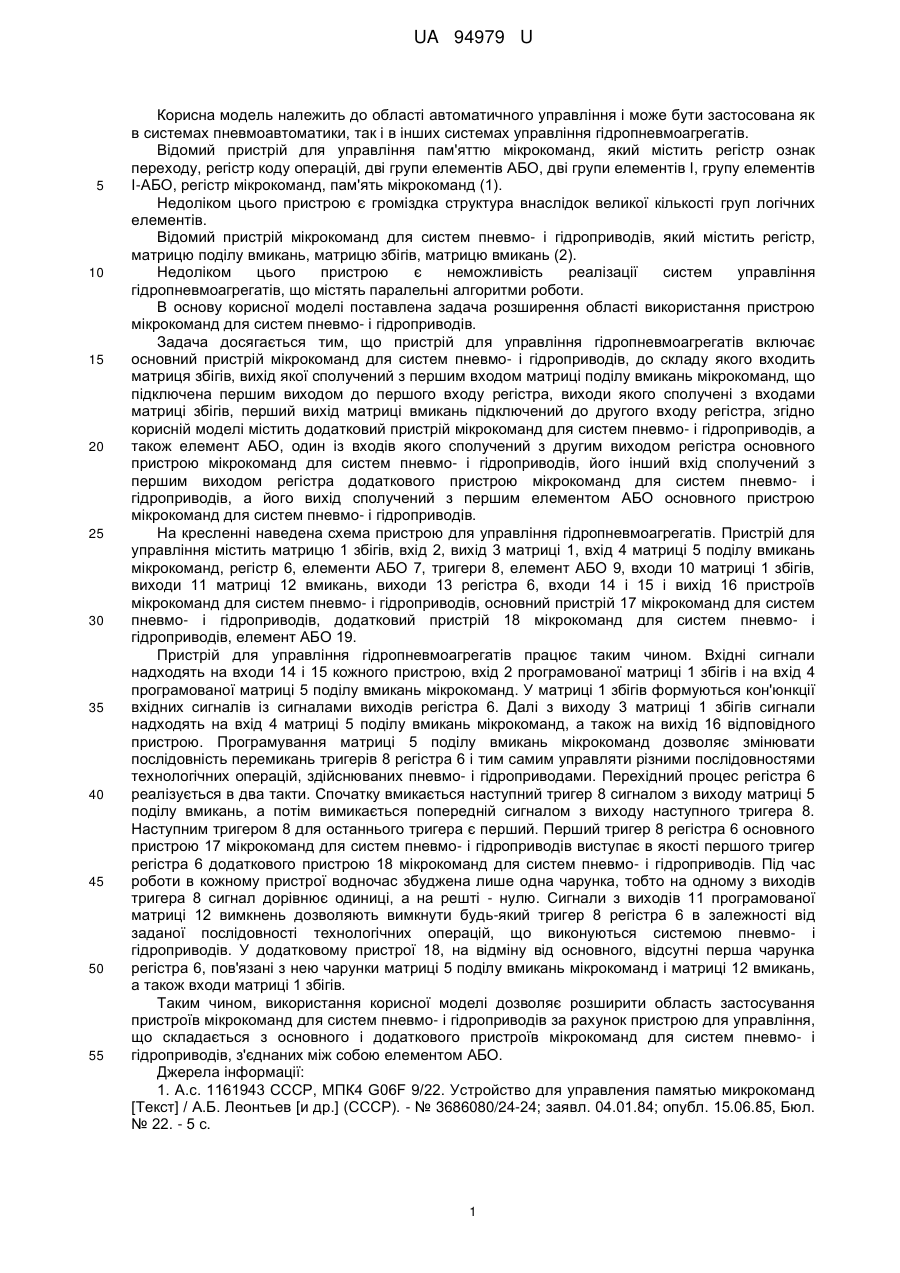

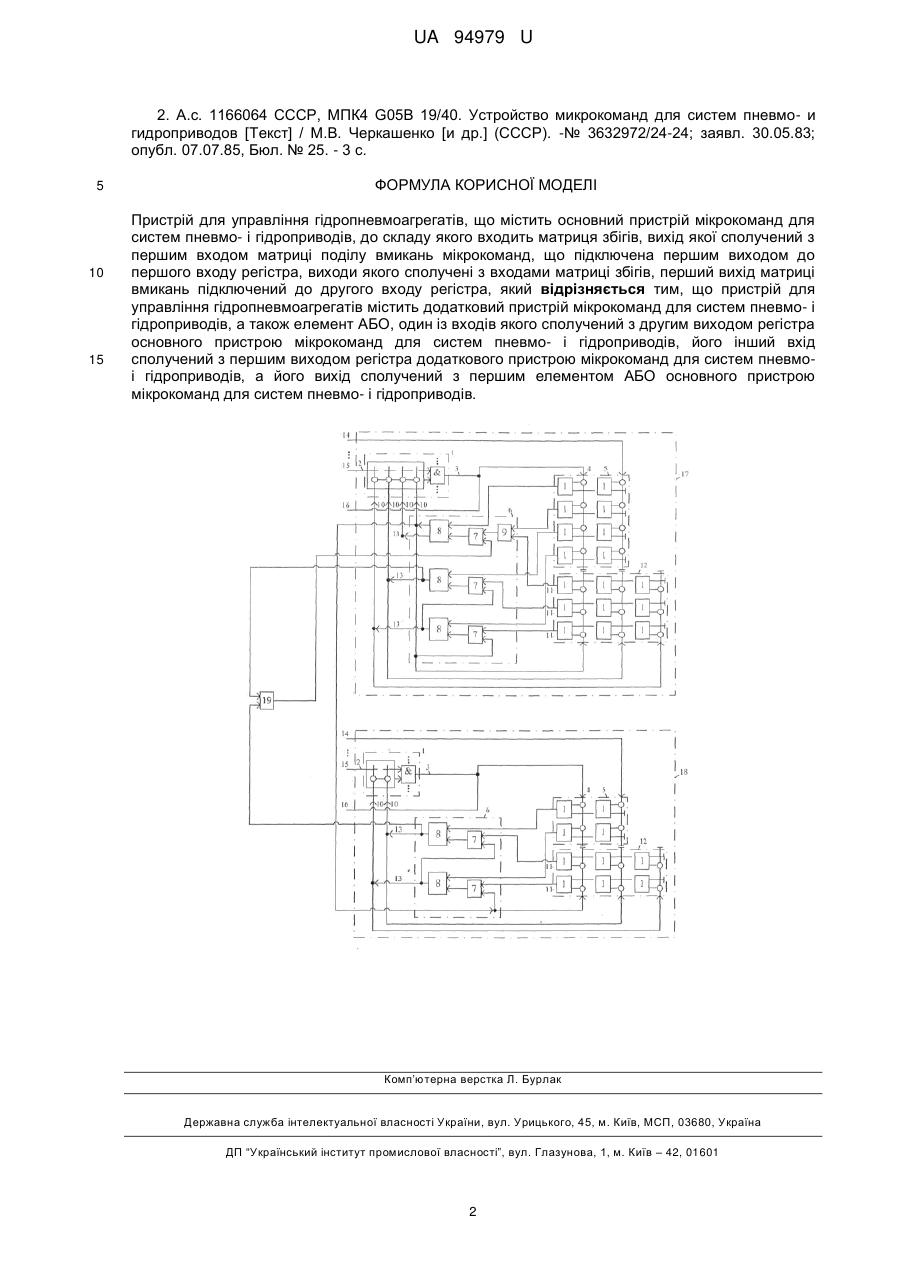

Реферат: UA 94979 U UA 94979 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області автоматичного управління і може бути застосована як в системах пневмоавтоматики, так і в інших системах управління гідропневмоагрегатів. Відомий пристрій для управління пам'яттю мікрокоманд, який містить регістр ознак переходу, регістр коду операцій, дві групи елементів АБО, дві групи елементів І, групу елементів І-АБО, регістр мікрокоманд, пам'ять мікрокоманд (1). Недоліком цього пристрою є громіздка структура внаслідок великої кількості груп логічних елементів. Відомий пристрій мікрокоманд для систем пневмо- і гідроприводів, який містить регістр, матрицю поділу вмикань, матрицю збігів, матрицю вмикань (2). Недоліком цього пристрою є неможливість реалізації систем управління гідропневмоагрегатів, що містять паралельні алгоритми роботи. В основу корисної моделі поставлена задача розширення області використання пристрою мікрокоманд для систем пневмо- і гідроприводів. Задача досягається тим, що пристрій для управління гідропневмоагрегатів включає основний пристрій мікрокоманд для систем пневмо- і гідроприводів, до складу якого входить матриця збігів, вихід якої сполучений з першим входом матриці поділу вмикань мікрокоманд, що підключена першим виходом до першого входу регістра, виходи якого сполучені з входами матриці збігів, перший вихід матриці вмикань підключений до другого входу регістра, згідно корисній моделі містить додатковий пристрій мікрокоманд для систем пневмо- і гідроприводів, а також елемент АБО, один із входів якого сполучений з другим виходом регістра основного пристрою мікрокоманд для систем пневмо- і гідроприводів, його інший вхід сполучений з першим виходом регістра додаткового пристрою мікрокоманд для систем пневмо- і гідроприводів, а його вихід сполучений з першим елементом АБО основного пристрою мікрокоманд для систем пневмо- і гідроприводів. На кресленні наведена схема пристрою для управління гідропневмоагрегатів. Пристрій для управління містить матрицю 1 збігів, вхід 2, вихід 3 матриці 1, вхід 4 матриці 5 поділу вмикань мікрокоманд, регістр 6, елементи АБО 7, тригери 8, елемент АБО 9, входи 10 матриці 1 збігів, виходи 11 матриці 12 вмикань, виходи 13 регістра 6, входи 14 і 15 і вихід 16 пристроїв мікрокоманд для систем пневмо- і гідроприводів, основний пристрій 17 мікрокоманд для систем пневмо- і гідроприводів, додатковий пристрій 18 мікрокоманд для систем пневмо- і гідроприводів, елемент АБО 19. Пристрій для управління гідропневмоагрегатів працює таким чином. Вхідні сигнали надходять на входи 14 і 15 кожного пристрою, вхід 2 програмованої матриці 1 збігів і на вхід 4 програмованої матриці 5 поділу вмикань мікрокоманд. У матриці 1 збігів формуються кон'юнкції вхідних сигналів із сигналами виходів регістра 6. Далі з виходу 3 матриці 1 збігів сигнали надходять на вхід 4 матриці 5 поділу вмикань мікрокоманд, а також на вихід 16 відповідного пристрою. Програмування матриці 5 поділу вмикань мікрокоманд дозволяє змінювати послідовність перемикань тригерів 8 регістра 6 і тим самим управляти різними послідовностями технологічних операцій, здійснюваних пневмо- і гідроприводами. Перехідний процес регістра 6 реалізується в два такти. Спочатку вмикається наступний тригер 8 сигналом з виходу матриці 5 поділу вмикань, а потім вимикається попередній сигналом з виходу наступного тригера 8. Наступним тригером 8 для останнього тригера є перший. Перший тригер 8 регістра 6 основного пристрою 17 мікрокоманд для систем пневмо- і гідроприводів виступає в якості першого тригер регістра 6 додаткового пристрою 18 мікрокоманд для систем пневмо- і гідроприводів. Під час роботи в кожному пристрої водночас збуджена лише одна чарунка, тобто на одному з виходів тригера 8 сигнал дорівнює одиниці, а на решті - нулю. Сигнали з виходів 11 програмованої матриці 12 вимкнень дозволяють вимкнути будь-який тригер 8 регістра 6 в залежності від заданої послідовності технологічних операцій, що виконуються системою пневмо- і гідроприводів. У додатковому пристрої 18, на відміну від основного, відсутні перша чарунка регістра 6, пов'язані з нею чарунки матриці 5 поділу вмикань мікрокоманд і матриці 12 вмикань, а також входи матриці 1 збігів. Таким чином, використання корисної моделі дозволяє розширити область застосування пристроїв мікрокоманд для систем пневмо- і гідроприводів за рахунок пристрою для управління, що складається з основного і додаткового пристроїв мікрокоманд для систем пневмо- і гідроприводів, з'єднаних між собою елементом АБО. Джерела інформації: 1. А.с. 1161943 СССР, МПК4 G06F 9/22. Устройство для управления памятью микрокоманд [Текст] / А.Б. Леонтьев [и др.] (СССР). - № 3686080/24-24; заявл. 04.01.84; опубл. 15.06.85, Бюл. № 22. - 5 с. 1 UA 94979 U 2. А.с. 1166064 СССР, МПК4 G05В 19/40. Устройство микрокоманд для систем пневмо- и гидроприводов [Текст] / М.В. Черкашенко [и др.] (СССР). -№ 3632972/24-24; заявл. 30.05.83; опубл. 07.07.85, Бюл. № 25. - 3 с. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для управління гідропневмоагрегатів, що містить основний пристрій мікрокоманд для систем пневмо- і гідроприводів, до складу якого входить матриця збігів, вихід якої сполучений з першим входом матриці поділу вмикань мікрокоманд, що підключена першим виходом до першого входу регістра, виходи якого сполучені з входами матриці збігів, перший вихід матриці вмикань підключений до другого входу регістра, який відрізняється тим, що пристрій для управління гідропневмоагрегатів містить додатковий пристрій мікрокоманд для систем пневмо- і гідроприводів, а також елемент АБО, один із входів якого сполучений з другим виходом регістра основного пристрою мікрокоманд для систем пневмо- і гідроприводів, його інший вхід сполучений з першим виходом регістра додаткового пристрою мікрокоманд для систем пневмоі гідроприводів, а його вихід сполучений з першим елементом АБО основного пристрою мікрокоманд для систем пневмо- і гідроприводів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
