Дрібнозернистий бетон

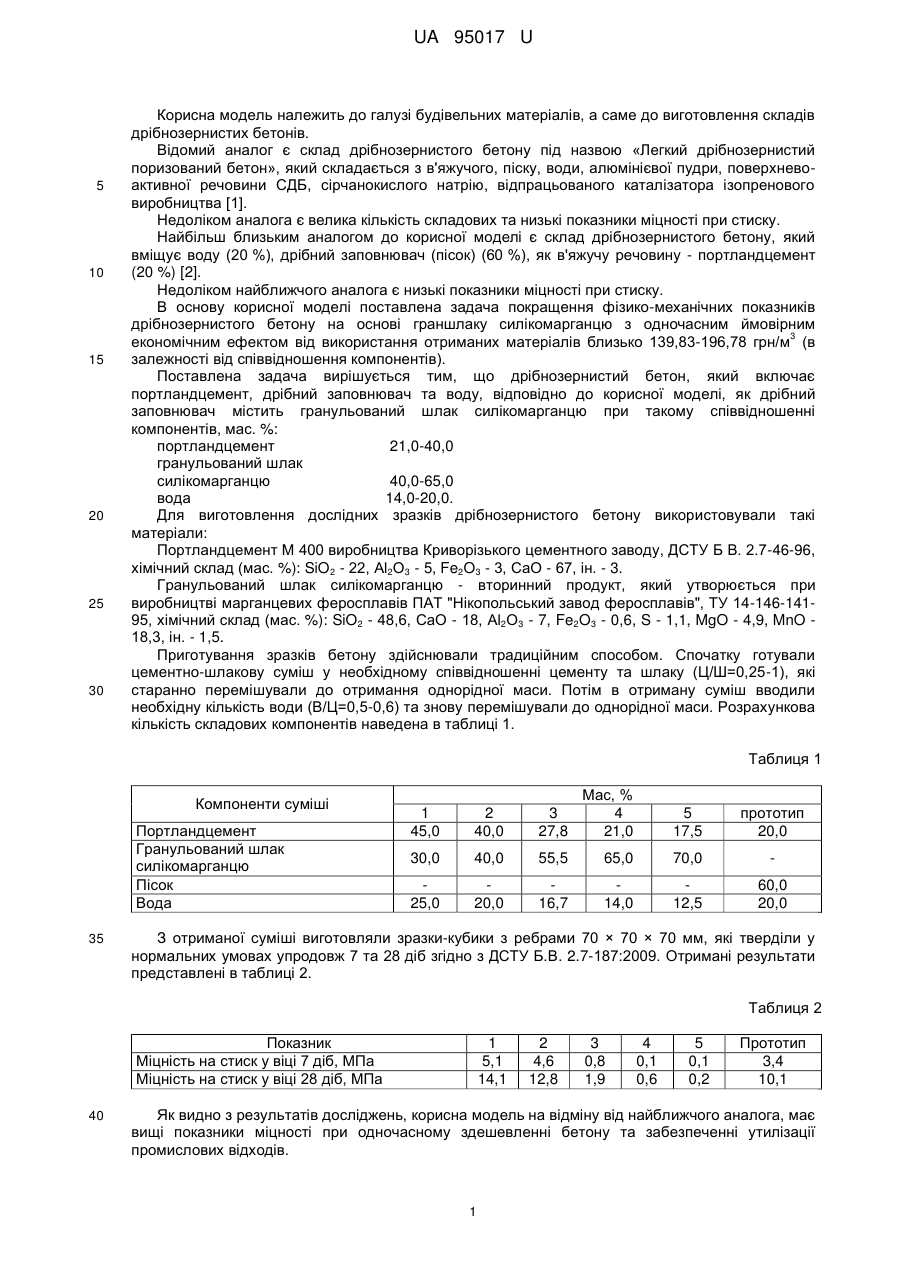

Реферат: UA 95017 U UA 95017 U 5 10 15 20 25 30 Корисна модель належить до галузі будівельних матеріалів, а саме до виготовлення складів дрібнозернистих бетонів. Відомий аналог є склад дрібнозернистого бетону під назвою «Легкий дрібнозернистий поризований бетон», який складається з в'яжучого, піску, води, алюмінієвої пудри, поверхневоактивної речовини СДБ, сірчанокислого натрію, відпрацьованого каталізатора ізопренового виробництва [1]. Недоліком аналога є велика кількість складових та низькі показники міцності при стиску. Найбільш близьким аналогом до корисної моделі є склад дрібнозернистого бетону, який вміщує воду (20 %), дрібний заповнювач (пісок) (60 %), як в'яжучу речовину - портландцемент (20 %) [2]. Недоліком найближчого аналога є низькі показники міцності при стиску. В основу корисної моделі поставлена задача покращення фізико-механічних показників дрібнозернистого бетону на основі граншлаку силікомарганцю з одночасним ймовірним економічним ефектом від використання отриманих матеріалів близько 139,83-196,78 грн/м3 (в залежності від співвідношення компонентів). Поставлена задача вирішується тим, що дрібнозернистий бетон, який включає портландцемент, дрібний заповнювач та воду, відповідно до корисної моделі, як дрібний заповнювач містить гранульований шлак силікомарганцю при такому співвідношенні компонентів, мас. %: портландцемент 21,0-40,0 гранульований шлак силікомарганцю 40,0-65,0 вода 14,0-20,0. Для виготовлення дослідних зразків дрібнозернистого бетону використовували такі матеріали: Портландцемент М 400 виробництва Криворізького цементного заводу, ДСТУ Б В. 2.7-46-96, хімічний склад (мас. %): SiO2 - 22, Аl2О3 - 5, Fe2O3 - 3, СаО - 67, ін. - 3. Гранульований шлак силікомарганцю - вторинний продукт, який утворюється при виробництві марганцевих феросплавів ПАТ "Нікопольський завод феросплавів", ТУ 14-146-14195, хімічний склад (мас. %): SiO2 - 48,6, СаО - 18, Аl2О3 - 7, Fe2O3 - 0,6, S - 1,1, MgO - 4,9, MnO 18,3, ін. - 1,5. Приготування зразків бетону здійснювали традиційним способом. Спочатку готували цементно-шлакову суміш у необхідному співвідношенні цементу та шлаку (Ц/Ш=0,25-1), які старанно перемішували до отримання однорідної маси. Потім в отриману суміш вводили необхідну кількість води (В/Ц=0,5-0,6) та знову перемішували до однорідної маси. Розрахункова кількість складових компонентів наведена в таблиці 1. Таблиця 1 Компоненти суміші Портландцемент Гранульований шлак силікомарганцю Пісок Вода 35 1 45,0 2 40,0 3 27,8 Мас, % 4 21,0 5 17,5 прототип 20,0 30,0 40,0 55,5 65,0 70,0 25,0 20,0 16,7 14,0 12,5 60,0 20,0 З отриманої суміші виготовляли зразки-кубики з ребрами 70 × 70 × 70 мм, які тверділи у нормальних умовах упродовж 7 та 28 діб згідно з ДСТУ Б.В. 2.7-187:2009. Отримані результати представлені в таблиці 2. Таблиця 2 Показник Міцність на стиск у віці 7 діб, МПа Міцність на стиск у віці 28 діб, МПа 40 1 5,1 14,1 2 4,6 12,8 3 0,8 1,9 4 0,1 0,6 5 0,1 0,2 Прототип 3,4 10,1 Як видно з результатів досліджень, корисна модель на відміну від найближчого аналога, має вищі показники міцності при одночасному здешевленні бетону та забезпеченні утилізації промислових відходів. 1 UA 95017 U 5 Джерело інформації: 1. Авторское свидетельство № 2198861 Россия, Легкий мелкозернистый поризованный бетон / Галиакберов Р.Г.; Антонов В.Г.; Соцкая И.М.; заявитель и патентообладатель Камский политехнический институт. - заявка № 2001115472/03; заявл. 05.06.2001; опубл. 20.02.2003. 2. Баженов Ю.М. Технология бетона / Ю.М. Баженов - М.: АСВ, 2002 - 500 стр. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Дрібнозернистий бетон, що включає портландцемент, дрібний заповнювач та воду, який відрізняється тим, що він як дрібний заповнювач містить гранульований шлак силікомарганцю при такому співвідношенні компонентів, мас. %: портландцемент 21,0-40,0 гранульований шлак силікомарганцю 40,0-65,0 вода 14,0-20,0. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
