Генератор імпульсів запалювання з наносекундним фронтом на базі дрейфових діодів із різким відновленням (ддрв)
Номер патенту: 95018
Опубліковано: 10.12.2014
Автори: Вільчинський Дмитро Васильович, Тропіна Альбіна Альбертівна
Формула / Реферат
Генератор імпульсів запалювання з наносекундним фронтом на базі дрейфових діодів із різким відновленням (ДДРВ), що містить: перетворювач напруги, резистори, конденсатори, перетворювач напруги (12-300 В), резистори (R1-R7), конденсатори (С1-С3), діоди (D1-D6), транзистор (IGBT), мікросхеми (74НС123), мікросхему (ТС4452), котушку індуктивності (L1), трансформатор (TR1), діод (ДДРВ), високовольтний провід, свічку запалення.
Текст

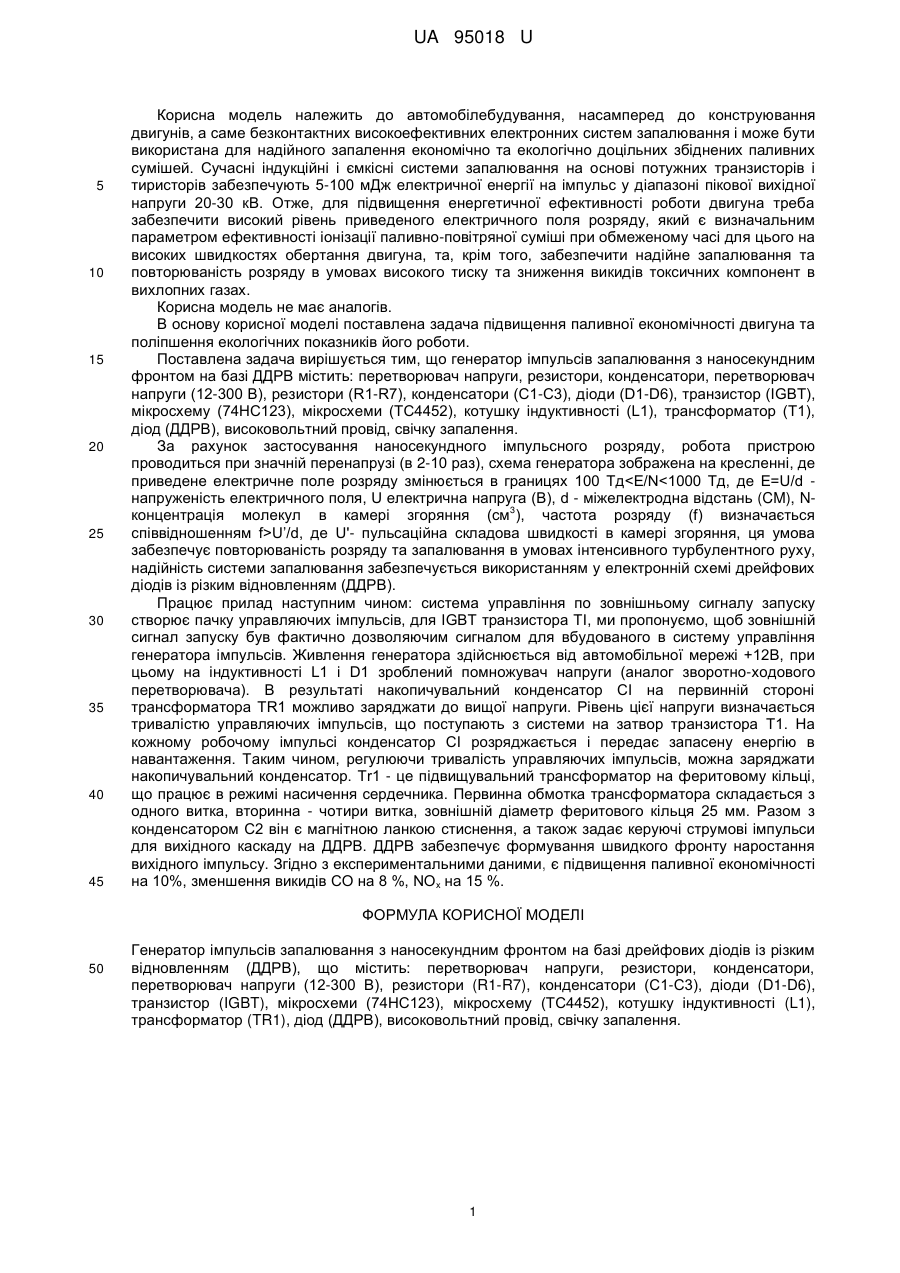

Реферат: Генератор імпульсів запалювання з наносекундним фронтом на базі ДДРВ містить: перетворювач напруги, резистори, конденсатори, перетворювач напруги, резистори, конденсатори, діоди, транзистор, мікросхеми, мікросхему, котушку індуктивності, трансформатор, діод, високовольтний провід, свічку запалення. UA 95018 U (54) ГЕНЕРАТОР ІМПУЛЬСІВ ЗАПАЛЮВАННЯ З НАНОСЕКУНДНИМ ФРОНТОМ НА БАЗІ ДРЕЙФОВИХ ДІОДІВ ІЗ РІЗКИМ ВІДНОВЛЕННЯМ (ДДРВ) UA 95018 U UA 95018 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до автомобілебудування, насамперед до конструювання двигунів, а саме безконтактних високоефективних електронних систем запалювання і може бути використана для надійного запалення економічно та екологічно доцільних збіднених паливних сумішей. Сучасні індукційні і ємкісні системи запалювання на основі потужних транзисторів і тиристорів забезпечують 5-100 мДж електричної енергії на імпульс у діапазоні пікової вихідної напруги 20-30 кВ. Отже, для підвищення енергетичної ефективності роботи двигуна треба забезпечити високий рівень приведеного електричного поля розряду, який є визначальним параметром ефективності іонізації паливно-повітряної суміші при обмеженому часі для цього на високих швидкостях обертання двигуна, та, крім того, забезпечити надійне запалювання та повторюваність розряду в умовах високого тиску та зниження викидів токсичних компонент в вихлопних газах. Корисна модель не має аналогів. В основу корисної моделі поставлена задача підвищення паливної економічності двигуна та поліпшення екологічних показників його роботи. Поставлена задача вирішується тим, що генератор імпульсів запалювання з наносекундним фронтом на базі ДДРВ містить: перетворювач напруги, резистори, конденсатори, перетворювач напруги (12-300 В), резистори (R1-R7), конденсатори (С1-С3), діоди (D1-D6), транзистор (IGBT), мікросхему (74НС123), мікросхеми (ТС4452), котушку індуктивності (L1), трансформатор (Т1), діод (ДДРВ), високовольтний провід, свічку запалення. За рахунок застосування наносекундного імпульсного розряду, робота пристрою проводиться при значній перенапрузі (в 2-10 раз), схема генератора зображена на кресленні, де приведене електричне поле розряду змінюється в границях 100 Тд
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F02P 15/00
Мітки: ддрв, базі, фронтом, діодів, генератор, імпульсів, дрейфових, різким, запалювання, відновленням, наносекундним
