Пристрій для герметизації міжтрубного простору

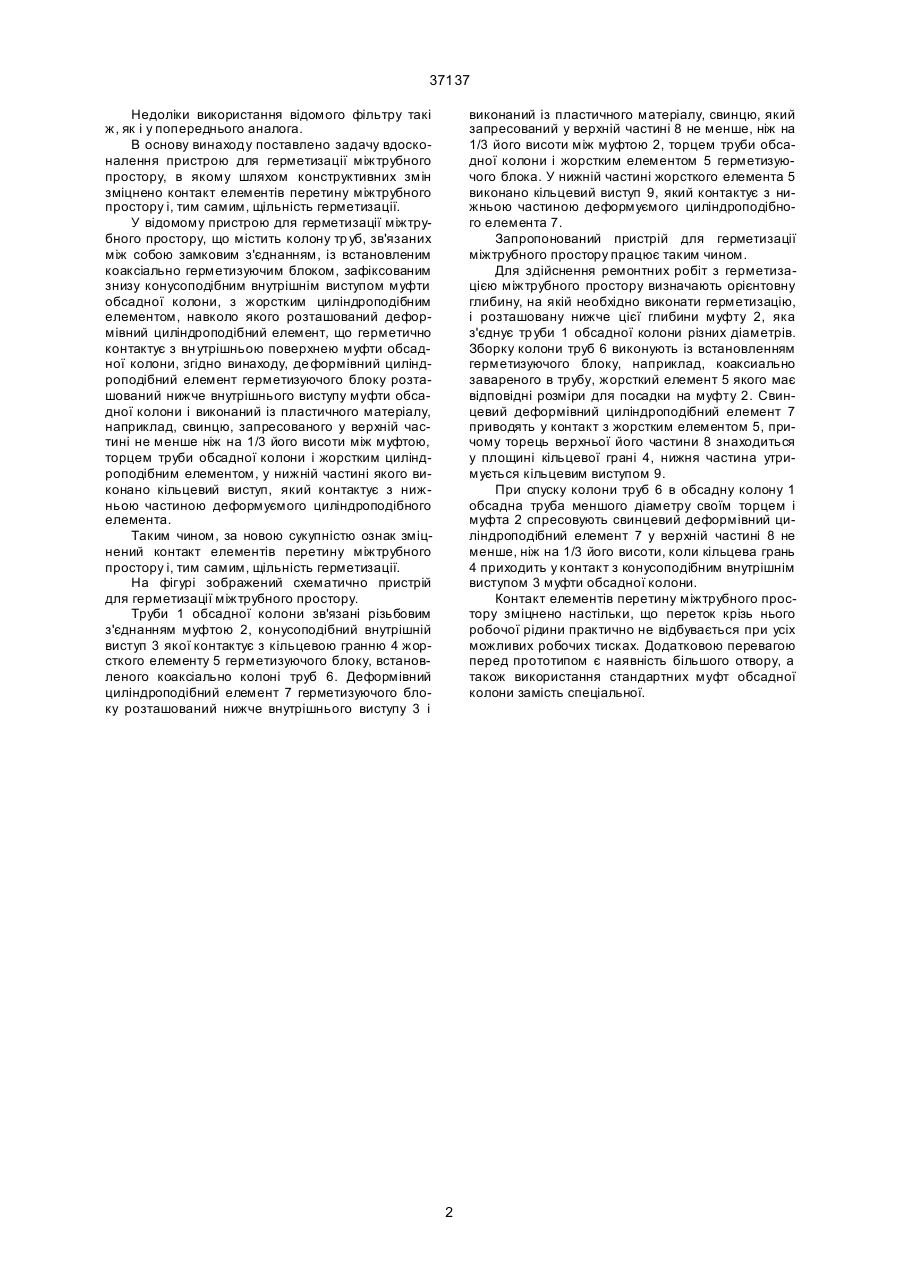

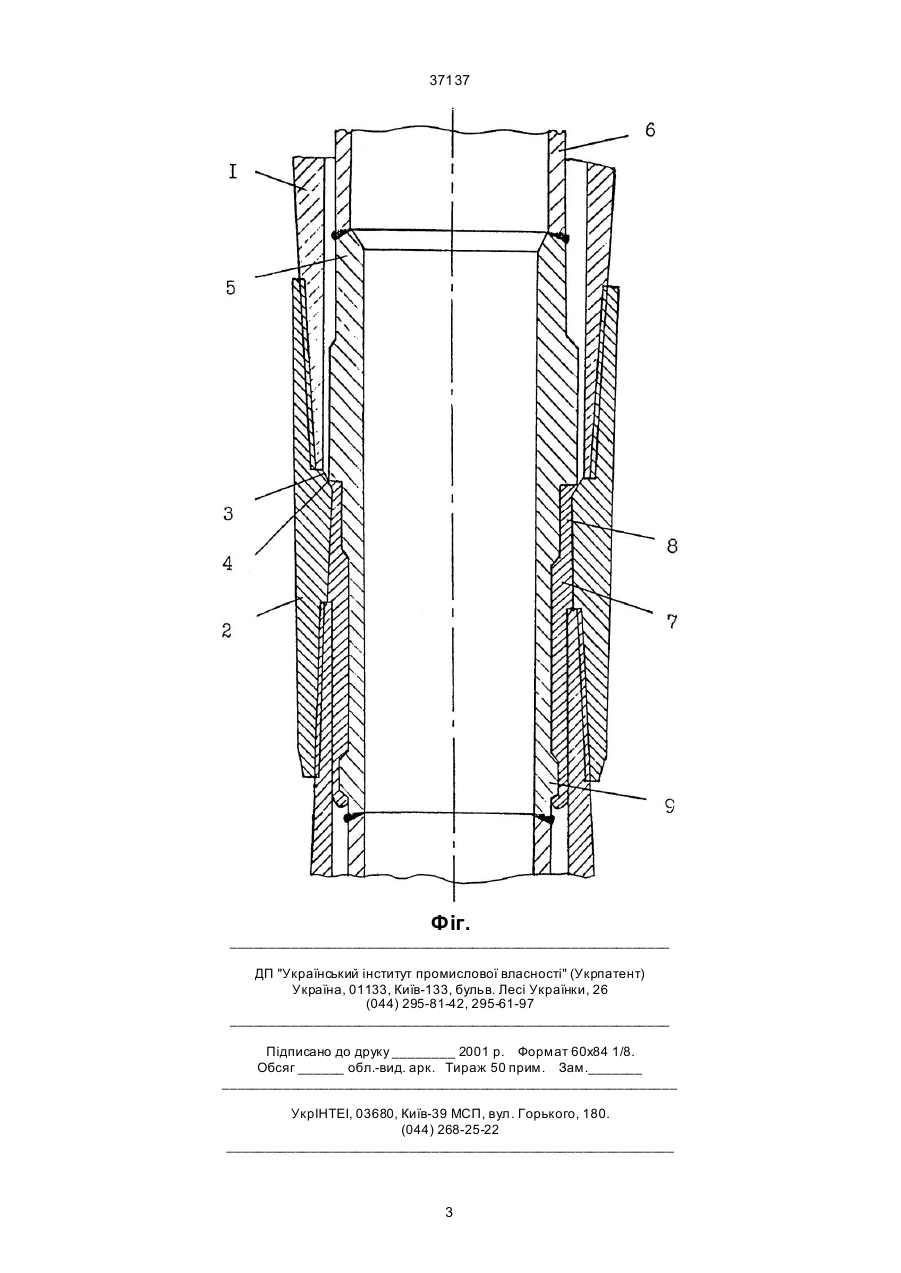

Пристрій для герметизації міжтрубного простору, що містить колону труб , зв'язаних між собою замковим з'єднанням, із встановленим коаксіально герметизуючим блоком, зафіксованим знизу конусоподібним внутрішнім виступом муфти обсадної 37137 Недоліки використання відомого фільтру такі ж, як і у попереднього аналога. В основу винаходу поставлено задачу вдосконалення пристрою для герметизації міжтрубного простору, в якому шляхом конструктивних змін зміцнено контакт елементів перетину міжтрубного простору і, тим самим, щільність герметизації. У відомому пристрою для герметизації міжтрубного простору, що містить колону тр уб, зв'язаних між собою замковим з'єднанням, із встановленим коаксіально герметизуючим блоком, зафіксованим знизу конусоподібним внутрішнім виступом муфти обсадної колони, з жорстким циліндроподібним елементом, навколо якого розташований деформівний циліндроподібний елемент, що герметично контактує з вн утрішньою поверхнею муфти обсадної колони, згідно винаходу, де формівний циліндроподібний елемент герметизуючого блоку розташований нижче внутрішнього виступу муфти обсадної колони і виконаний із пластичного матеріалу, наприклад, свинцю, запресованого у верхній частині не менше ніж на 1/3 його висоти між муфтою, торцем труби обсадної колони і жорстким циліндроподібним елементом, у нижній частині якого виконано кільцевий виступ, який контактує з нижньою частиною деформуємого циліндроподібного елемента. Таким чином, за новою сукупністю ознак зміцнений контакт елементів перетину міжтрубного простору і, тим самим, щільність герметизації. На фігурі зображений схематично пристрій для герметизації міжтрубного простору. Труби 1 обсадної колони зв'язані різьбовим з'єднанням муфтою 2, конусоподібний внутрішній виступ 3 якої контактує з кільцевою гранню 4 жорсткого елементу 5 герметизуючого блоку, встановленого коаксіально колоні труб 6. Деформівний циліндроподібний елемент 7 герметизуючого блоку розташований нижче внутрішнього виступу 3 і виконаний із пластичного матеріалу, свинцю, який запресований у верхній частині 8 не менше, ніж на 1/3 його висоти між муфтою 2, торцем труби обсадної колони і жорстким елементом 5 герметизуючого блока. У нижній частині жорсткого елемента 5 виконано кільцевий виступ 9, який контактує з нижньою частиною деформуємого циліндроподібного елемента 7. Запропонований пристрій для герметизації міжтрубного простору працює таким чином. Для здійснення ремонтних робіт з герметизацією міжтрубного простору визначають орієнтовну глибину, на якій необхідно виконати герметизацію, і розташовану нижче цієї глибини муфту 2, яка з'єднує тр уби 1 обсадної колони різних діаметрів. Зборку колони труб 6 виконують із встановленням герметизуючого блоку, наприклад, коаксиально завареного в трубу, жорсткий елемент 5 якого має відповідні розміри для посадки на муфту 2. Свинцевий деформівний циліндроподібний елемент 7 приводять у контакт з жорстким елементом 5, причому торець верхньої його частини 8 знаходиться у площині кільцевої грані 4, нижня частина утримується кільцевим виступом 9. При спуску колони труб 6 в обсадну колону 1 обсадна труба меншого діаметру своїм торцем і муфта 2 спресовують свинцевий деформівний циліндроподібний елемент 7 у верхній частині 8 не менше, ніж на 1/3 його висоти, коли кільцева грань 4 приходить у контакт з конусоподібним внутрішнім виступом 3 муфти обсадної колони. Контакт елементів перетину міжтрубного простору зміцнено настільки, що переток крізь нього робочої рідини практично не відбувається при усіх можливих робочих тисках. Додатковою перевагою перед прототипом є наявність більшого отвору, а також використання стандартних муфт обсадної колони замість спеціальної. 2 37137 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
