Спосіб оцінки забруднення спліт-системи

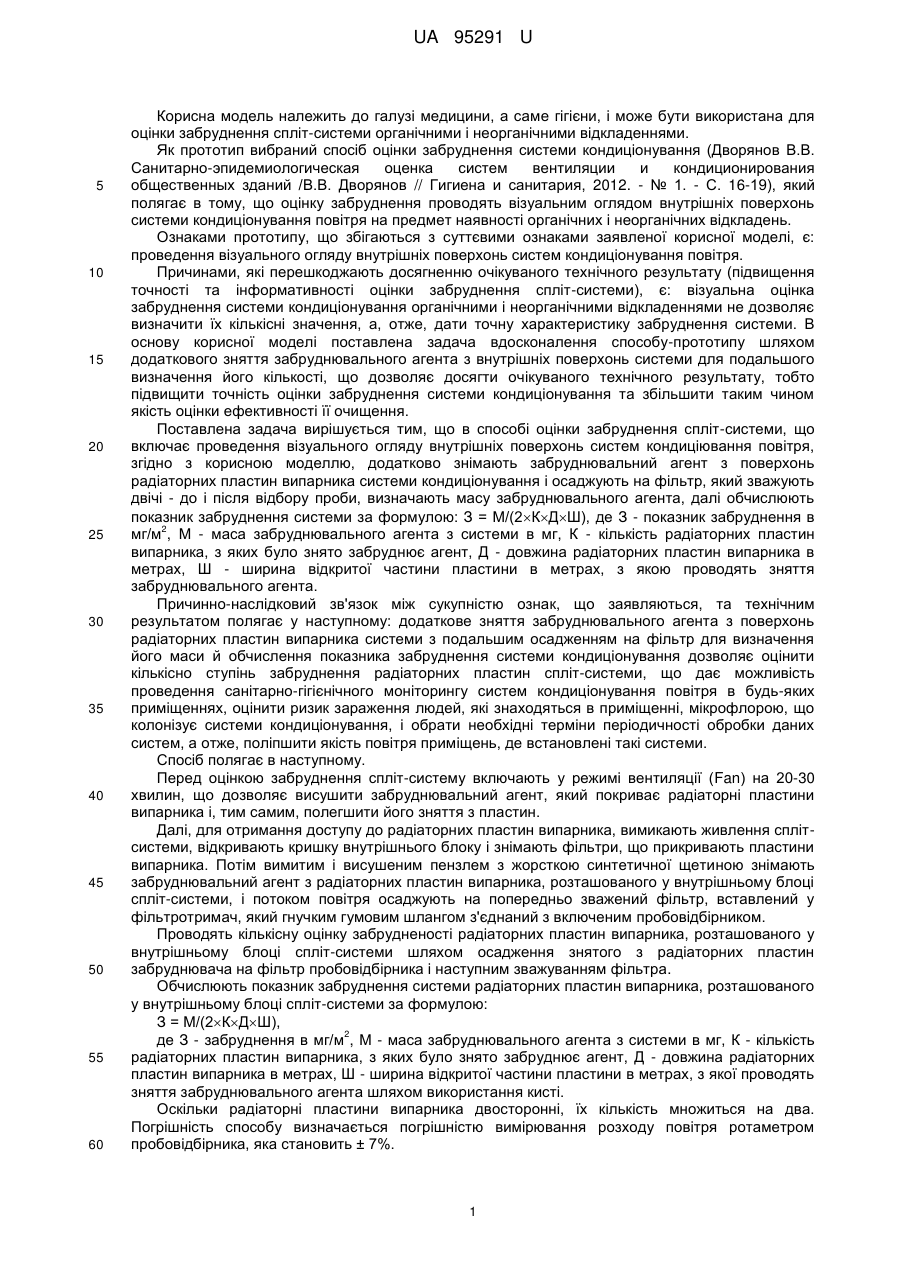

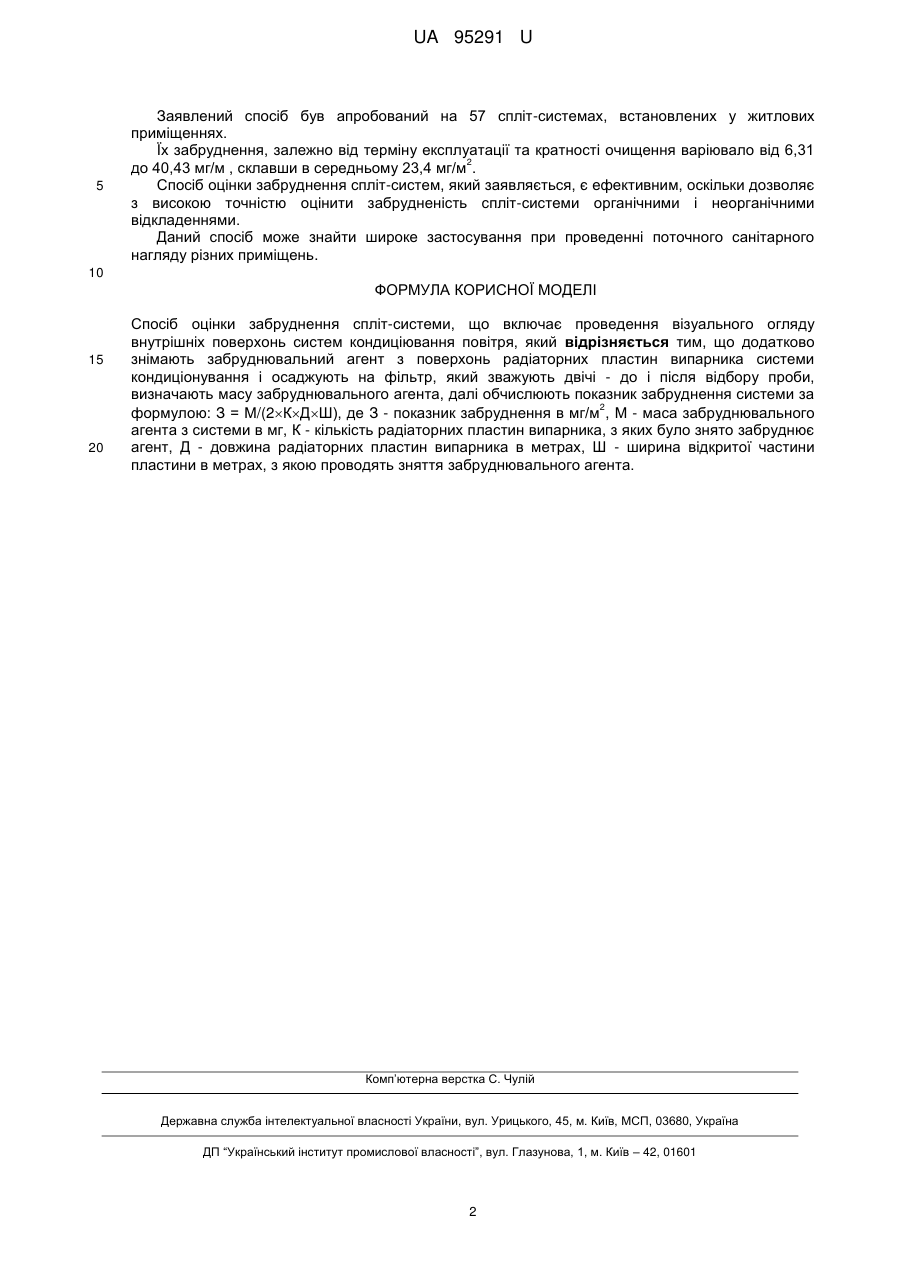

Реферат: Спосіб оцінки забруднення спліт-системи включає проведення візуального огляду внутрішніх поверхонь систем кондиціювання повітря, при якому знімають забруднювальний агент з поверхонь радіаторних пластин випарника системи кондиціонування і осаджують на фільтр, який зважують двічі - до і після відбору проби. Визначають масу забруднювального агента, далі обчислюють показник забруднення системи за формулою: З = Μ/(2КДШ), де З - показник 2 забруднення в мг/м , Μ - маса забруднювального агента з системи в мг, К - кількість радіаторних пластин випарника, з яких було знято забруднює агент, Д - довжина радіаторних пластин випарника в метрах, Ш - ширина відкритої частини пластини в метрах, з якою проводять зняття забруднювального агента. UA 95291 U (12) UA 95291 U UA 95291 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, а саме гігієни, і може бути використана для оцінки забруднення спліт-системи органічними і неорганічними відкладеннями. Як прототип вибраний спосіб оцінки забруднення системи кондиціонування (Дворянов В.В. Санитарно-эпидемиологическая оценка систем вентиляции и кондиционирования общественных зданий /В.В. Дворянов // Гигиена и санитария, 2012. - № 1. - С. 16-19), який полягає в тому, що оцінку забруднення проводять візуальним оглядом внутрішніх поверхонь системи кондиціонування повітря на предмет наявності органічних і неорганічних відкладень. Ознаками прототипу, що збігаються з суттєвими ознаками заявленої корисної моделі, є: проведення візуального огляду внутрішніх поверхонь систем кондиціонування повітря. Причинами, які перешкоджають досягненню очікуваного технічного результату (підвищення точності та інформативності оцінки забруднення спліт-системи), є: візуальна оцінка забруднення системи кондиціонування органічними і неорганічними відкладеннями не дозволяє визначити їх кількісні значення, а, отже, дати точну характеристику забруднення системи. В основу корисної моделі поставлена задача вдосконалення способу-прототипу шляхом додаткового зняття забруднювального агента з внутрішніх поверхонь системи для подальшого визначення його кількості, що дозволяє досягти очікуваного технічного результату, тобто підвищити точність оцінки забруднення системи кондиціонування та збільшити таким чином якість оцінки ефективності її очищення. Поставлена задача вирішується тим, що в способі оцінки забруднення спліт-системи, що включає проведення візуального огляду внутрішніх поверхонь систем кондиціювання повітря, згідно з корисною моделлю, додатково знімають забруднювальний агент з поверхонь радіаторних пластин випарника системи кондиціонування і осаджують на фільтр, який зважують двічі - до і після відбору проби, визначають масу забруднювального агента, далі обчислюють показник забруднення системи за формулою: З = М/(2КДШ), де З - показник забруднення в 2 мг/м , Μ - маса забруднювального агента з системи в мг, К - кількість радіаторних пластин випарника, з яких було знято забруднює агент, Д - довжина радіаторних пластин випарника в метрах, Ш - ширина відкритої частини пластини в метрах, з якою проводять зняття забруднювального агента. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному: додаткове зняття забруднювального агента з поверхонь радіаторних пластин випарника системи з подальшим осадженням на фільтр для визначення його маси й обчислення показника забруднення системи кондиціонування дозволяє оцінити кількісно ступінь забруднення радіаторних пластин спліт-системи, що дає можливість проведення санітарно-гігієнічного моніторингу систем кондиціонування повітря в будь-яких приміщеннях, оцінити ризик зараження людей, які знаходяться в приміщенні, мікрофлорою, що колонізує системи кондиціонування, і обрати необхідні терміни періодичності обробки даних систем, а отже, поліпшити якість повітря приміщень, де встановлені такі системи. Спосіб полягає в наступному. Перед оцінкою забруднення спліт-систему включають у режимі вентиляції (Fan) на 20-30 хвилин, що дозволяє висушити забруднювальний агент, який покриває радіаторні пластини випарника і, тим самим, полегшити його зняття з пластин. Далі, для отримання доступу до радіаторних пластин випарника, вимикають живлення сплітсистеми, відкривають кришку внутрішнього блоку і знімають фільтри, що прикривають пластини випарника. Потім вимитим і висушеним пензлем з жорсткою синтетичної щетиною знімають забруднювальний агент з радіаторних пластин випарника, розташованого у внутрішньому блоці спліт-системи, і потоком повітря осаджують на попередньо зважений фільтр, вставлений у фільтротримач, який гнучким гумовим шлангом з'єднаний з включеним пробовідбірником. Проводять кількісну оцінку забрудненості радіаторних пластин випарника, розташованого у внутрішньому блоці спліт-системи шляхом осадження знятого з радіаторних пластин забруднювача на фільтр пробовідбірника і наступним зважуванням фільтра. Обчислюють показник забруднення системи радіаторних пластин випарника, розташованого у внутрішньому блоці спліт-системи за формулою: З = М/(2КДШ), 2 де З - забруднення в мг/м , Μ - маса забруднювального агента з системи в мг, К - кількість радіаторних пластин випарника, з яких було знято забруднює агент, Д - довжина радіаторних пластин випарника в метрах, Ш - ширина відкритої частини пластини в метрах, з якої проводять зняття забруднювального агента шляхом використання кисті. Оскільки радіаторні пластини випарника двосторонні, їх кількість множиться на два. Погрішність способу визначається погрішністю вимірювання розходу повітря ротаметром пробовідбірника, яка становить ± 7%. 1 UA 95291 U 5 Заявлений спосіб був апробований на 57 спліт-системах, встановлених у житлових приміщеннях. Їх забруднення, залежно від терміну експлуатації та кратності очищення варіювало від 6,31 2 до 40,43 мг/м , склавши в середньому 23,4 мг/м . Спосіб оцінки забруднення спліт-систем, який заявляється, є ефективним, оскільки дозволяє з високою точністю оцінити забрудненість спліт-системи органічними і неорганічними відкладеннями. Даний спосіб може знайти широке застосування при проведенні поточного санітарного нагляду різних приміщень. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб оцінки забруднення спліт-системи, що включає проведення візуального огляду внутрішніх поверхонь систем кондиціювання повітря, який відрізняється тим, що додатково знімають забруднювальний агент з поверхонь радіаторних пластин випарника системи кондиціонування і осаджують на фільтр, який зважують двічі - до і після відбору проби, визначають масу забруднювального агента, далі обчислюють показник забруднення системи за 2 формулою: З = Μ/(2КДШ), де З - показник забруднення в мг/м , Μ - маса забруднювального агента з системи в мг, К - кількість радіаторних пластин випарника, з яких було знято забруднює агент, Д - довжина радіаторних пластин випарника в метрах, Ш - ширина відкритої частини пластини в метрах, з якою проводять зняття забруднювального агента. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
