Ущільнення приводного вала об’ємної гідромашини

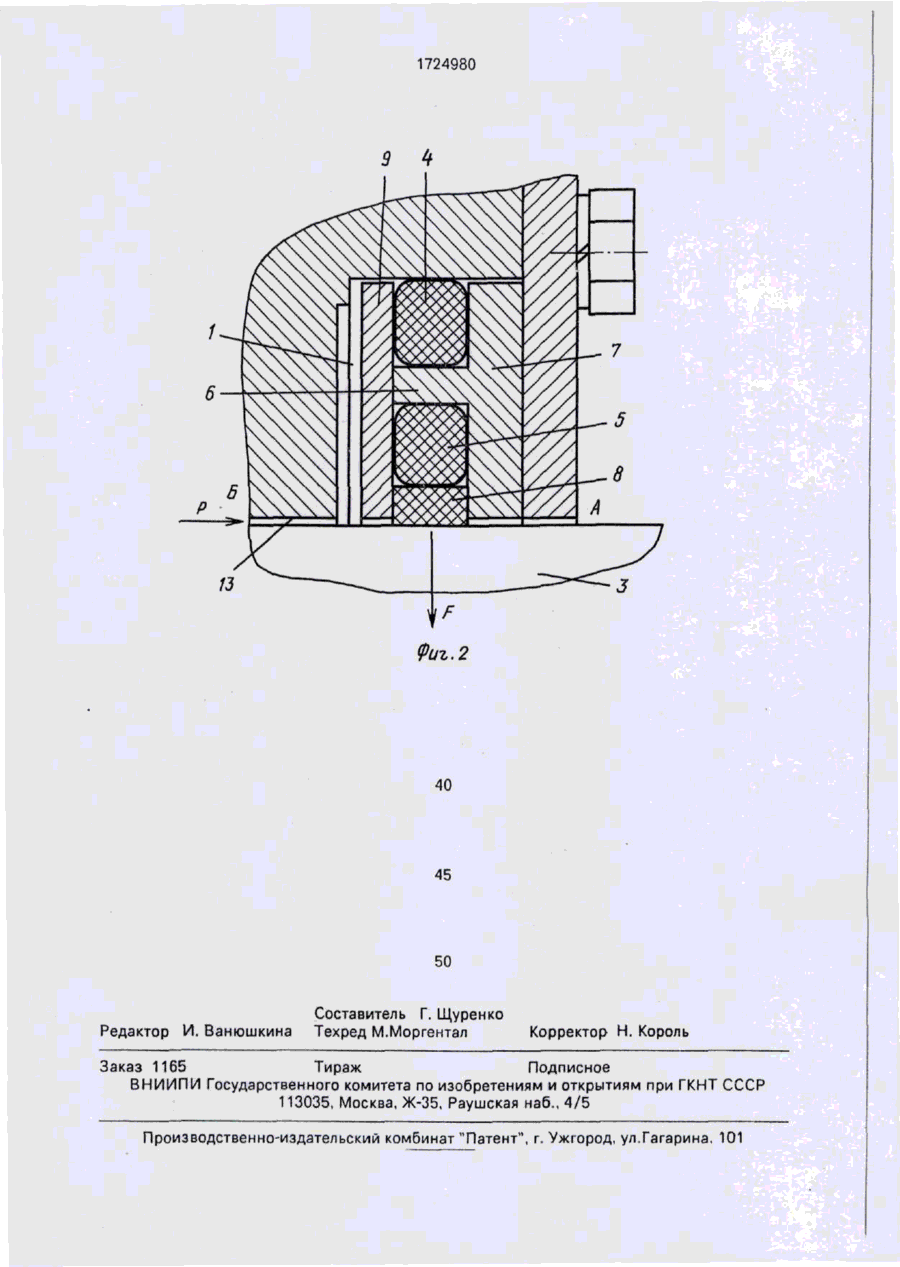

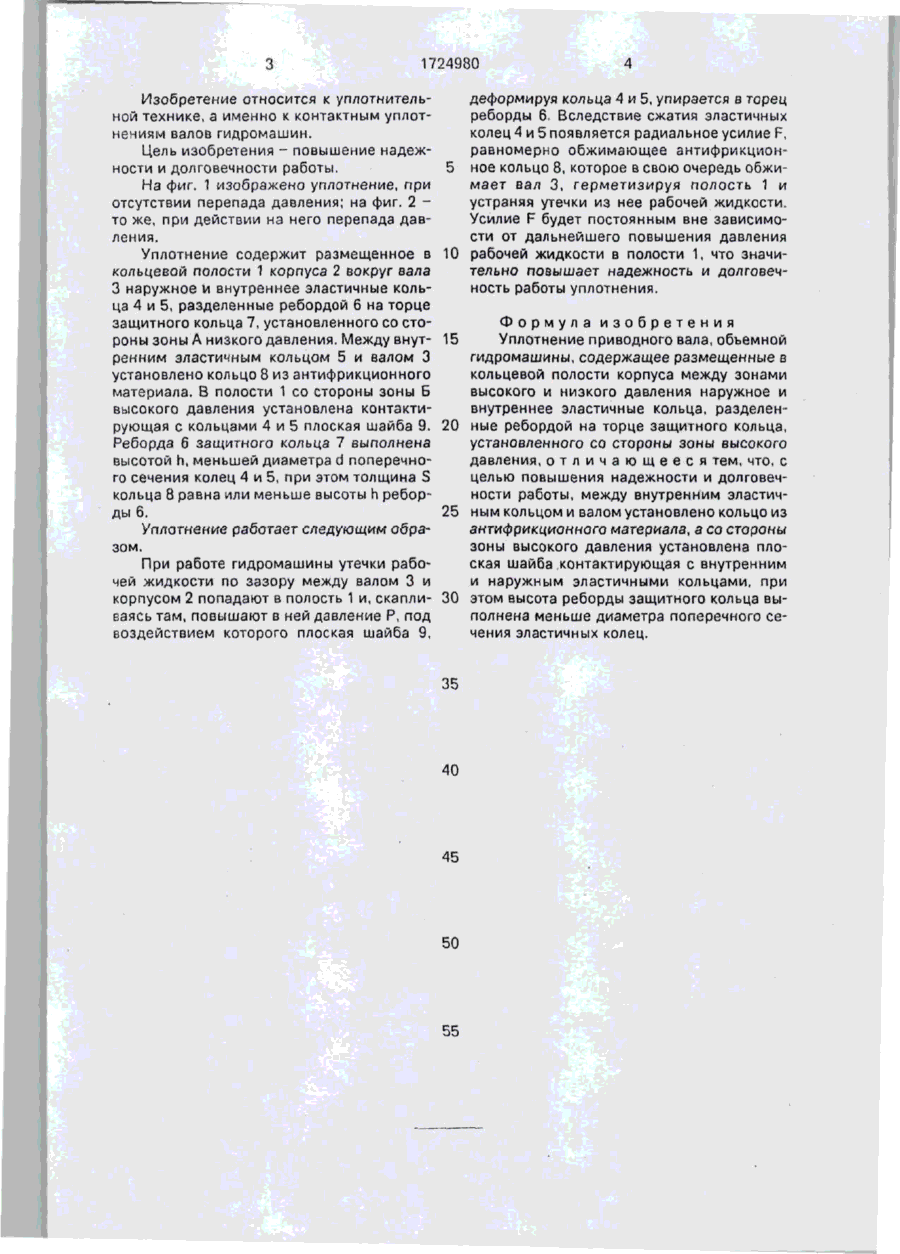

Изобретение относится к уплотнительной технике, в частности к контактным уп лотнениям валов гидромашин. Цель изобретения - повышение надежности и долговечн о с т и работы. У п л о т н е н и е с о д е р ж и т размещенные в полости 1 корпуса 2 вокруг вала 3 наружное 4 и внутреннее 5 эластичные кольца, разделенные ребордой 6 на торце защитного кольца 7, установленного со стороны зоны А низкого давления, а также установленную со стороны зоны Б высокого давления, контактирующую с кольцами 4 и 5 шайбу 9, при этом высота h реборды 6 меньше диаметра d поперечного сечения колец 4 и 5, что ограничивает деформацию этих колец при действии на уплотнение перепада давления. 2 ил. ел С О Фих.1 ', / • 1724980 Изобретение относится к уплотнительной технике, а именно к контактным уплотнениям валов гидромашин. Цель изобретения - повышение надежности и долговечности работы. 5 На фиг. 1 изображено уплотнение, при отсутствии перелада давления; на фиг. 2 то же, при действии на него перепада давления. Уплотнение содержит размещенное в 10 кольцевой полости 1 корпуса 2 вокруг вала 3 наружное Vi внутреннее эластичные кольца 4 и 5, разделенные ребордой 6 на торце защитного кольца 7, установленного со стороны зоны А низкого давления. Между внут- 15 ренним эластичным кольцом 5 и валом 3 установлено кольцо 8 из антифрикционного материала. В полости 1 со стороны зоны Б высокого давления установлена контактирующая с кольцами 4 и 5 плоская шайба 9. 20 Реборда б защитного кольца 7 выполнена высотой h, меньшей диаметра d поперечного сечения колец 4 и 5, при этом толщина S кольца 8 равна или меньше высоты h реборды 6. 25 Уплотнение работает следующим образом. При работе гидромашины утечки рабочей жидкости по зазору между валом 3 и корпусом 2 попадают в полость 1 и, скапли- 30 ваясь там, повышают в ней давление Р, под воздействием которого плоская шайба 9, 35 40 45 50 55 деформируя кольца 4 и 5, упирается в торец реборды 6 Вследствие сжатия эластичных колец 4 и 5 появляется радиальное усилие F, равномерно обжимающее антифрикционное кольцо 8, которое в свою очередь обжимает вал 3, герметизируя полость 1 и устраняя утечки из нее рабочей жидкости. Усилие F будет постоянным вне зависимости от дальнейшего повышения давления рабочей жидкости в полости 1, что значительно повышает надежность и долговечность работы уплотнения. Формула изобретения Уплотнение приводного вала, объемной гидромашины, содержащее размещенные в кольцевой полости корпуса между зонами высокого и низкого давления наружное и внутреннее эластичные кольца, разделенные ребордой на торце защитного кольца, установленного со стороны зоны высокого давления, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и долговечности работы, между внутренним эластичным кольцом и валом установлено кольцо из антифрикционного материала, а со стороны зоны высокого давления установлена плоская шайба контактирующая с внутренним и наружным эластичными кольцами, при этом высота реборды защитного кольца выполнена меньше диаметра поперечного сечения эластичных колец. 1724980 13 40 45 50 Редактор И. Ванюшкина Составитель Г. Щуренко Техред М.Моргентал Корректор Н. Король Заказ 1165 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
