Ущільнення обертового вала шестеренної гідромашини
Номер патенту: 959
Опубліковано: 15.12.1993
Автори: Лесючок Вадим Іванович, Переверзєв Олександр Іванович, Аскері Мухамед Алі син Наги
Формула / Реферат
Формула изобретения
Уплотнение вращающегося вала шестеренной гидромашины, содержащее уплотнительную манжету, установленную в корпусе, и неподвижное грязезащитное кольцо, отличающееся тем, что, с целью повышения надежности работы уплотнения, грязезащитное кольцо выполнено гибким из полимерного материала и установлено без зазора относительно вала со стороны уплотнительной полости касательно к боковой поверхности губки манжеты.
Текст

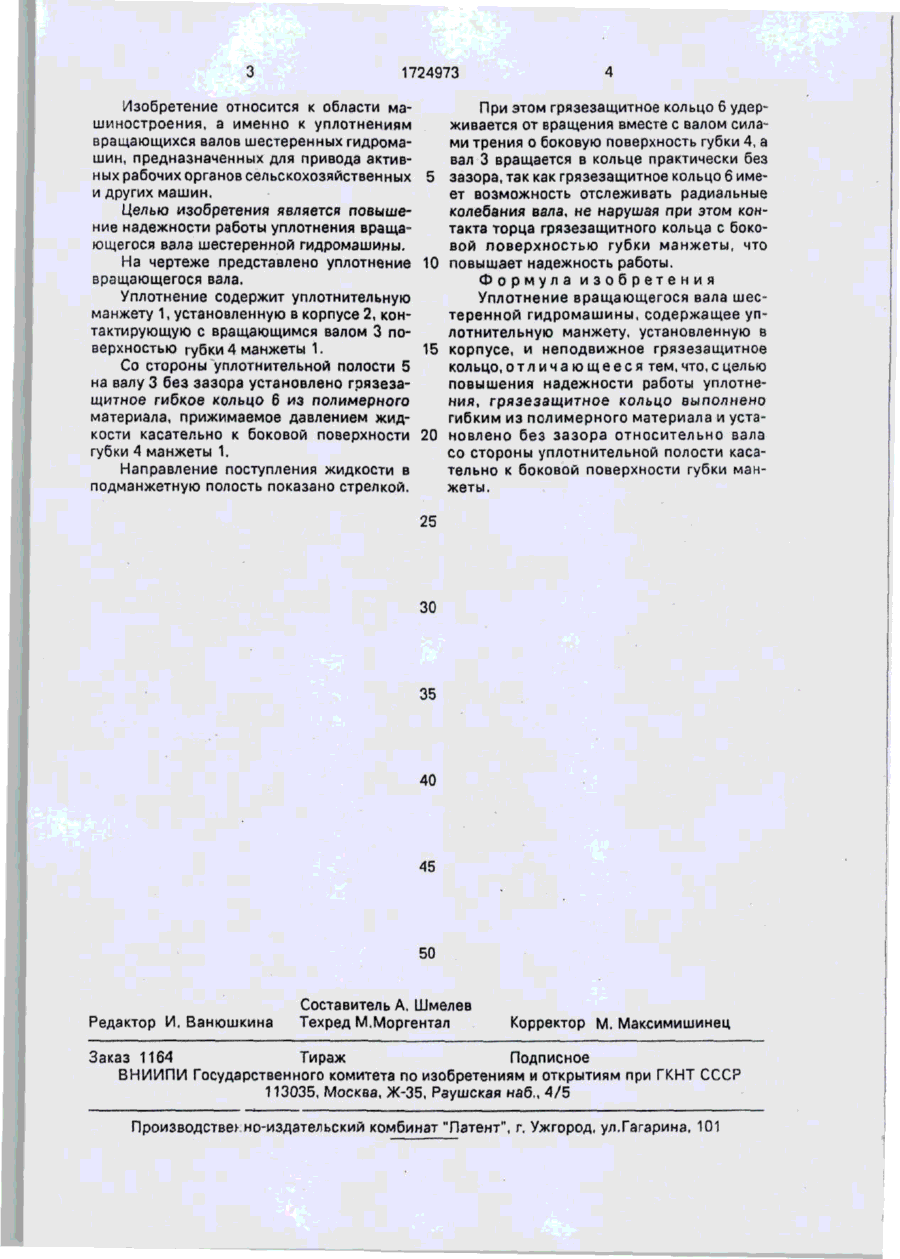

Изобретение относится к машиностроению, в частности к шестеренным гидромашинам, предназначенным для привода активных рабочих органов сельскохозяйственных и других машин. На вал со стороны уплотняемой полости устанавливается без зазора гибкое грязезащитное кольцо 6 из полимерного материала, примыкающее к боковой поверхности губки 4 армированной манжеты, что препятствует преждевременному износу губки манжет и разгерметизации уплотняемой полости. 1 ил. ел С ю NO 1724973 Изобретение относится к области машиностроения, а именно к уплотнениям вращающихся валов шестеренных гидромашин, предназначенных для привода активных рабочих органов сельскохозяйственных и других машин. Целью изобретения является повышение надежности работы уплотнения враща= ющегося вала шестеренной гидромашины. На чертеже представлено уплотнение вращающегося вала. Уплотнение содержит уплотнительную манжету 1, установленную в корпусе 2, контактирующую с вращающимся валом 3 поверхностью губки 4 манжеты 1. Со стороны уплотнительной полости 5 на валу 3 без зазора установлено грязезащитное гибкое кольцо 6 из полимерного материала, прижимаемое давлением жидкости касательно к боковой поверхности губки 4 манжеты 1. Направление поступления жидкости в подманжетную полость показано стрелкой. 5 10 15 20 При этом грязезащитное кольцо 6 удерживается от вращения вместе с валом силами трения о боковую поверхность губки 4, а вал 3 вращается в кольце практически без зазора, так как грязезащитное кольцо б имеет возможность отслеживать радиальные колебания вала, не нарушая при этом контакта торца грязезащитного кольца с боковой поверхностью губки манжеты, что повышает надежность работы. Формула изобретения Уплотнение вращающегося вала шестеренной гидромашины, содержащее уплотнительную манжету, установленную в корпусе, и неподвижное грязезащитное кольцо, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы уплотнения, грязезащитное кольцо выполнено гибким из полимерного материала и установлено без зазора относительно вала со стороны уплотнительной полости касательно к боковой поверхности губки манжеты. 25 30 35 40 45 50 Редактор И. Ванюшкина Составитель А. Шмелев Техред М.Моргентал Корректор М. Максимишинец Заказ 1164 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035, Москва, Ж-35, Раушская наб,, 4/5 Производстве)*, но-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Автори англійськоюLesiuchok Vadym Ivanovych, Pereversiev Oleksandr Ivanovych
Автори російськоюЛесючок Вадим Иванович, Переверзев Александр Иванович
МПК / Мітки
МПК: F16J 15/32
Мітки: обертового, гідромашини, ущільнення, вала, шестеренної
Код посилання
<a href="https://ua.patents.su/2-959-ushhilnennya-obertovogo-vala-shesterenno-gidromashini.html" target="_blank" rel="follow" title="База патентів України">Ущільнення обертового вала шестеренної гідромашини</a>
