Магнітний демпфуючий пристрій запірної пари електромагнітного клапана

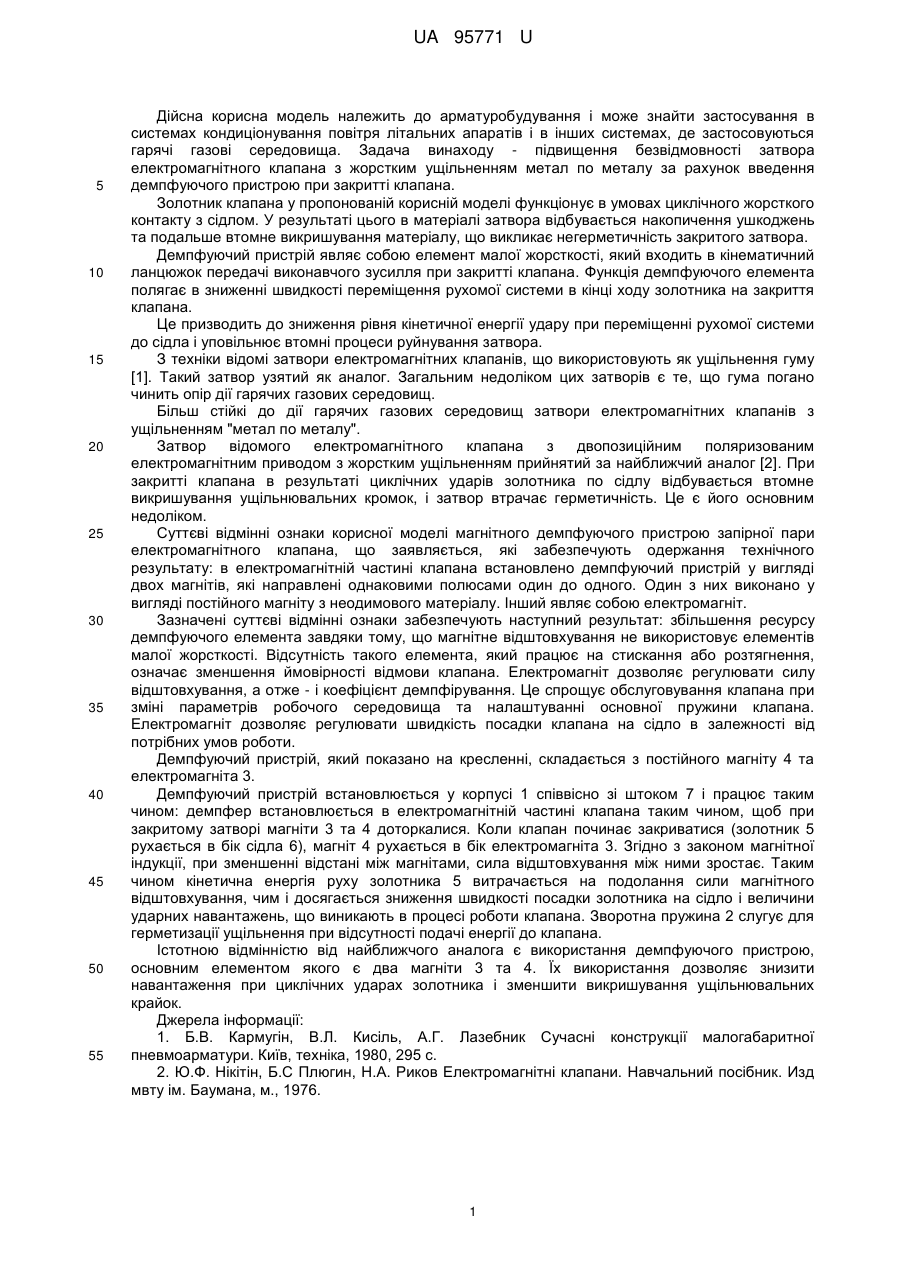

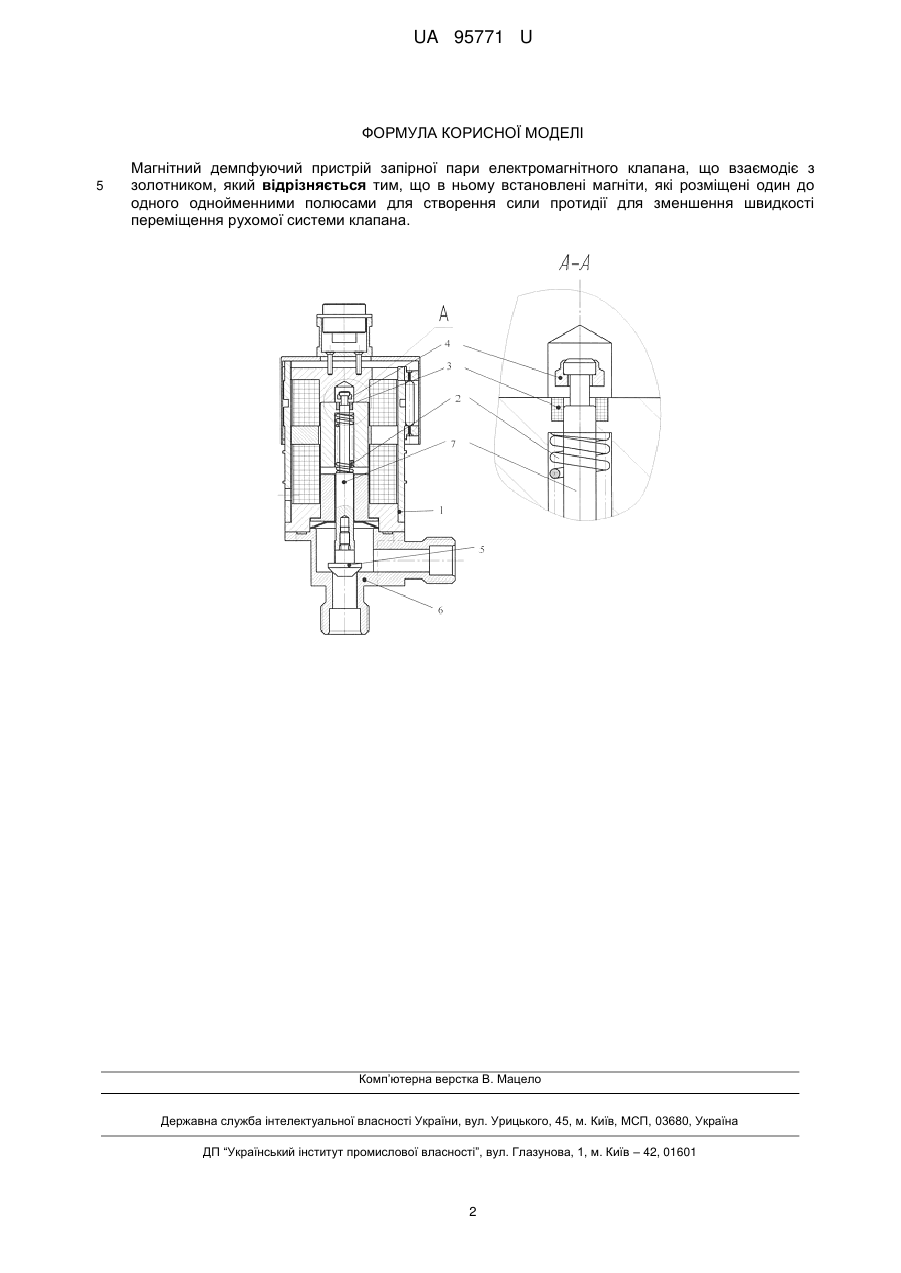

Реферат: UA 95771 U UA 95771 U 5 10 15 20 25 30 35 40 45 50 55 Дійсна корисна модель належить до арматуробудування і може знайти застосування в системах кондиціонування повітря літальних апаратів і в інших системах, де застосовуються гарячі газові середовища. Задача винаходу - підвищення безвідмовності затвора електромагнітного клапана з жорстким ущільненням метал по металу за рахунок введення демпфуючого пристрою при закритті клапана. Золотник клапана у пропонованій корисній моделі функціонує в умовах циклічного жорсткого контакту з сідлом. У результаті цього в матеріалі затвора відбувається накопичення ушкоджень та подальше втомне викришування матеріалу, що викликає негерметичність закритого затвора. Демпфуючий пристрій являє собою елемент малої жорсткості, який входить в кінематичний ланцюжок передачі виконавчого зусилля при закритті клапана. Функція демпфуючого елемента полягає в зниженні швидкості переміщення рухомої системи в кінці ходу золотника на закриття клапана. Це призводить до зниження рівня кінетичної енергії удару при переміщенні рухомої системи до сідла і уповільнює втомні процеси руйнування затвора. З техніки відомі затвори електромагнітних клапанів, що використовують як ущільнення гуму [1]. Такий затвор узятий як аналог. Загальним недоліком цих затворів є те, що гума погано чинить опір дії гарячих газових середовищ. Більш стійкі до дії гарячих газових середовищ затвори електромагнітних клапанів з ущільненням "метал по металу". Затвор відомого електромагнітного клапана з двопозиційним поляризованим електромагнітним приводом з жорстким ущільненням прийнятий за найближчий аналог [2]. При закритті клапана в результаті циклічних ударів золотника по сідлу відбувається втомне викришування ущільнювальних кромок, і затвор втрачає герметичність. Це є його основним недоліком. Суттєві відмінні ознаки корисної моделі магнітного демпфуючого пристрою запірної пари електромагнітного клапана, що заявляється, які забезпечують одержання технічного результату: в електромагнітній частині клапана встановлено демпфуючий пристрій у вигляді двох магнітів, які направлені однаковими полюсами один до одного. Один з них виконано у вигляді постійного магніту з неодимового матеріалу. Інший являє собою електромагніт. Зазначені суттєві відмінні ознаки забезпечують наступний результат: збільшення ресурсу демпфуючого елемента завдяки тому, що магнітне відштовхування не використовує елементів малої жорсткості. Відсутність такого елемента, який працює на стискання або розтягнення, означає зменшення ймовірності відмови клапана. Електромагніт дозволяє регулювати силу відштовхування, а отже - і коефіцієнт демпфірування. Це спрощує обслуговування клапана при зміні параметрів робочого середовища та налаштуванні основної пружини клапана. Електромагніт дозволяє регулювати швидкість посадки клапана на сідло в залежності від потрібних умов роботи. Демпфуючий пристрій, який показано на кресленні, складається з постійного магніту 4 та електромагніта 3. Демпфуючий пристрій встановлюється у корпусі 1 співвісно зі штоком 7 і працює таким чином: демпфер встановлюється в електромагнітній частині клапана таким чином, щоб при закритому затворі магніти 3 та 4 доторкалися. Коли клапан починає закриватися (золотник 5 рухається в бік сідла 6), магніт 4 рухається в бік електромагніта 3. Згідно з законом магнітної індукції, при зменшенні відстані між магнітами, сила відштовхування між ними зростає. Таким чином кінетична енергія руху золотника 5 витрачається на подолання сили магнітного відштовхування, чим і досягається зниження швидкості посадки золотника на сідло і величини ударних навантажень, що виникають в процесі роботи клапана. Зворотна пружина 2 слугує для герметизації ущільнення при відсутності подачі енергії до клапана. Істотною відмінністю від найближчого аналога є використання демпфуючого пристрою, основним елементом якого є два магніти 3 та 4. Їх використання дозволяє знизити навантаження при циклічних ударах золотника і зменшити викришування ущільнювальних крайок. Джерела інформації: 1. Б.В. Кармугін, В.Л. Кисіль, А.Г. Лазебник Сучасні конструкції малогабаритної пневмоарматури. Київ, техніка, 1980, 295 с. 2. Ю.Ф. Нікітін, Б.С Плюгин, Н.А. Риков Електромагнітні клапани. Навчальний посібник. Изд мвту ім. Баумана, м., 1976. 1 UA 95771 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Магнітний демпфуючий пристрій запірної пари електромагнітного клапана, що взаємодіє з золотником, який відрізняється тим, що в ньому встановлені магніти, які розміщені один до одного однойменними полюсами для створення сили протидії для зменшення швидкості переміщення рухомої системи клапана. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
