Електричний накопичувальний водонагрівач з подвійним катодним захистом

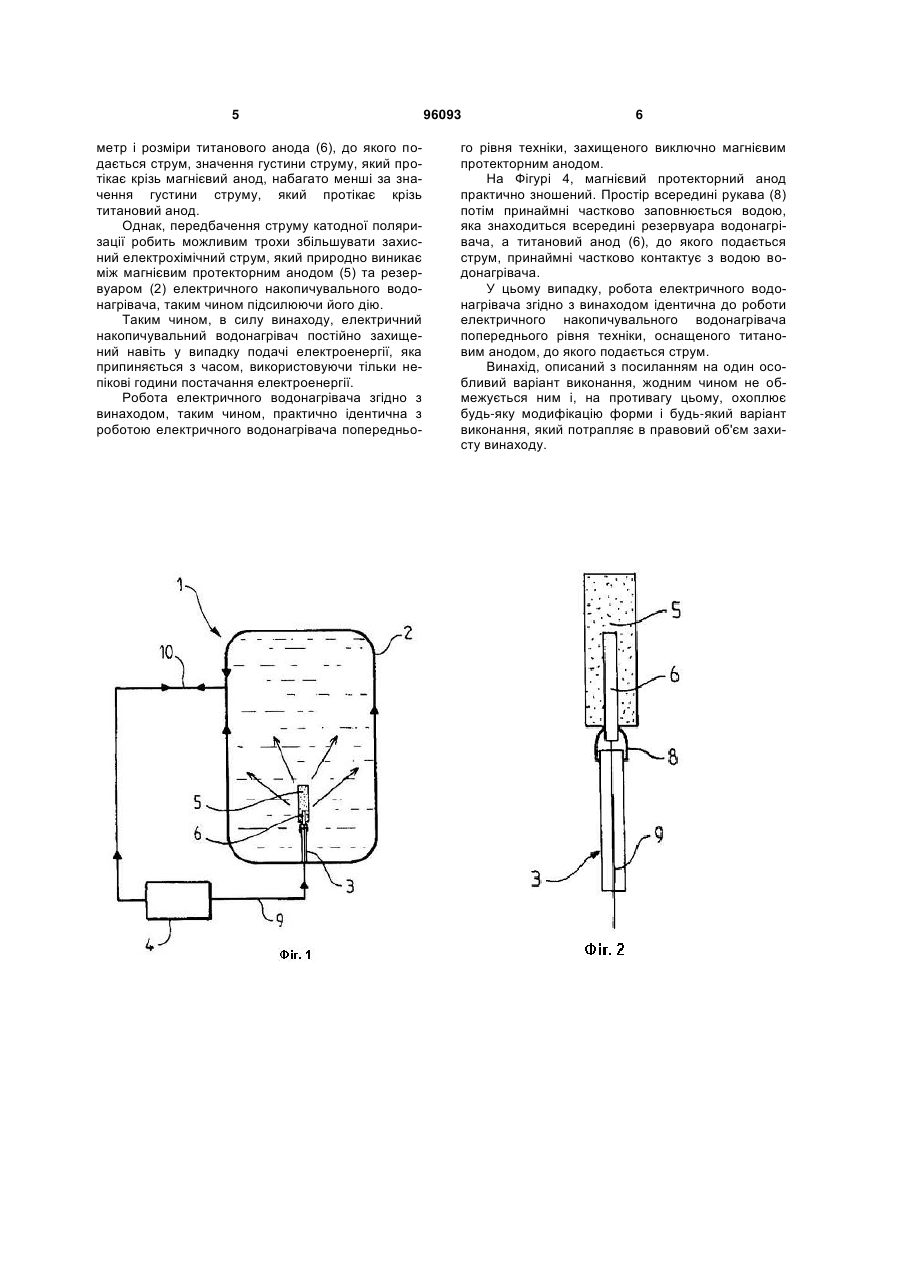

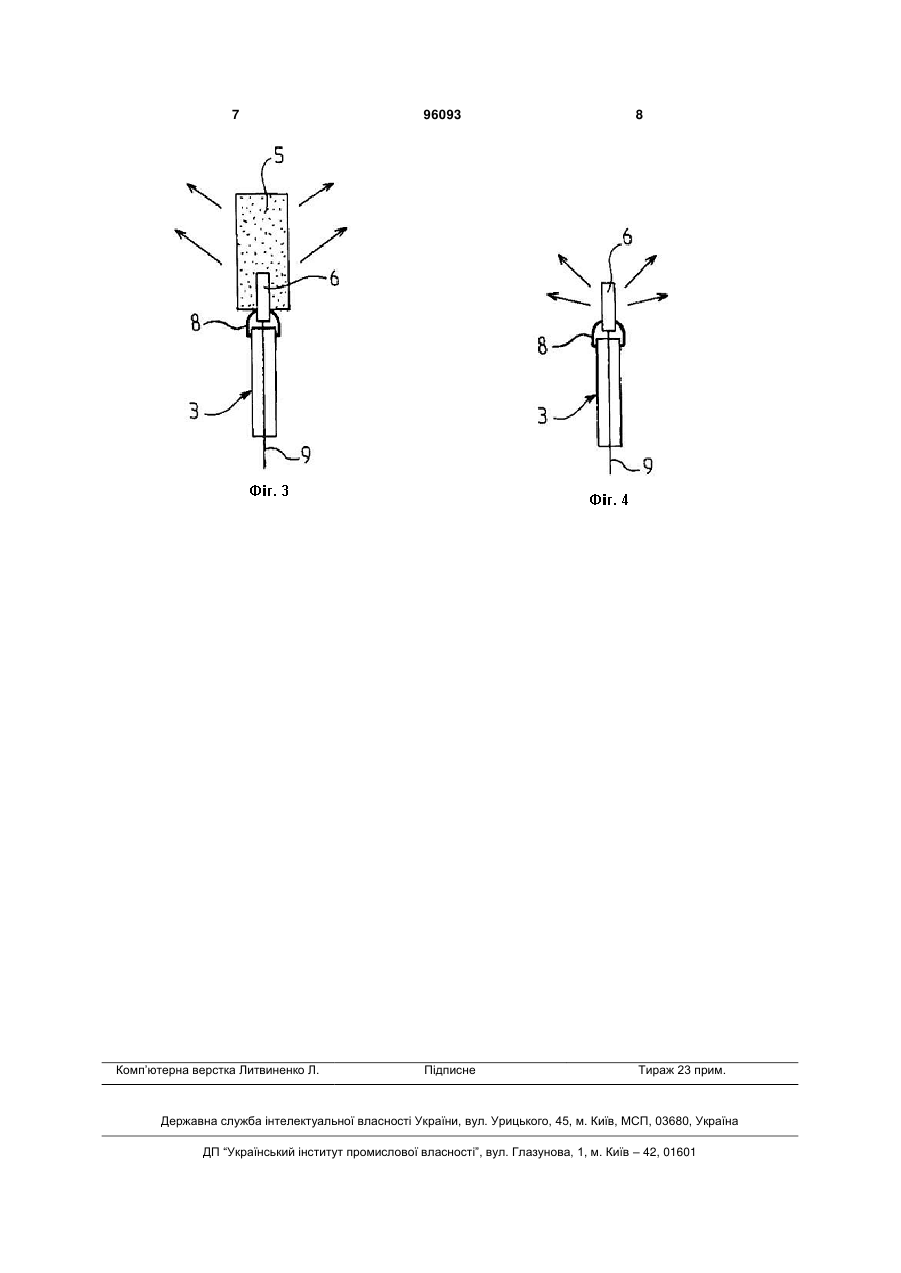

1. Накопичувальний водонагрівач (1) з подвійним катодним захистом, який має протекторний анод (5) і анод (6), до якого подається струм, який відрізняється тим, що протекторний анод (5) охоплює анод (6), до якого подається струм, і має структуру, придатну для уникнення будь-якого контакту анода (6), до якого подається струм, з водою резервуара (2) електричного водонагрівача (1) до зношення протекторного анода (5). 2. Водонагрівач за п. 1, який відрізняється тим, що анод (6), до якого подається струм, перебуває в електричному контакті з протекторним анодом (5). C2 2 96093 1 3 Цей пристрій головним чином є задовільним, проте, більш точно, вимагає від'єднання протекторного анода при подачі електроенергії для запобігання надмірному її споживанню. Першою задачею винаходу є вдосконалення відомого рівня техніки шляхом надання нового електричного накопичувального водонагрівача з подвійним катодним захистом, який не вимагає від'єднання протекторного анода при подачі електроенергії, одночасно запобігаючи надмірному її споживанню. Другою задачею винаходу є надання катодного захисту електричного накопичувального водонагрівача, який навіть використовує не пікові періоди роботи системи електроживлення, яка не подає електроенергію протягом довгих періодів часу, що становлять приблизно 16 годин. Одним об'єктом винаходу є накопичувальний водонагрівач з подвійним катодним захистом, який має протекторний анод і анод, до якого подається струм, який відрізняється тим, що протекторний анод охоплює анод, до якого подається струм, і має структуру, придатну для уникнення будь-якого контакту анода, до якого подається струм, з водою резервуара електричного водонагрівача до зношення протекторного анода. Згідно з іншими альтернативними ознаками винаходу: - анод, до якого подається струм, перебуває в електричному контакті з протекторним анодом; - протекторний анод має виїмку для встановлення анода, до якого подається струм; - протекторний анод встановлений на опору або в утримувальну гільзу за допомогою еластомерного рукава; - анод, до якого подається струм, встановлений на опору або в утримувальну гільзу за допомогою еластомерного рукава; - протекторний анод охоплює еластомерний рукав анода, до якого подається струм; - розміри протекторного анода значно більші за розміри анода, до якого подається струм; - протекторний анод і анод, до якого подається струм, мають по суті циліндричну форму; - діаметр протекторного анода головним чином більший за діаметр анода, до якого подається струм; і - анод, до якого подається струм, виготовлений з титану, а протекторний анод виготовлений з магнію. Винахід буде краще зрозумілим завдяки опису, який надається далі у вигляді необмежувального прикладу з посиланням на додані креслення, на яких: Фігура 1 схематично представляє електричний накопичувальний водонагрівач згідно з винаходом. Фігура 2 схематично представляє частковий збільшений вигляд, який показує пристрій для катодного захисту електричного накопичувального водонагрівача з Фігури 1. Фігура 3 схематично представляє частковий вигляд, аналогічний до вигляду з Фігури 2, який показує роботу винаходу. Фігура 4 схематично представляє частковий вигляд, аналогічний до вигляду з Фігур 2 і 3, який 96093 4 показує роботу винаходу після зносу протекторного анода. Посилаючись на Фігури 1-4 ідентичні або функціонально еквівалентні елементи позначені ідентичними цифровими позначеннями. На Фігурі 1 електричний накопичувальний водонагрівач позначений увесь цифрою (1), має резервуар (2), утримувальну гільзу (3), генератор напруги (4), протекторний анод (5) і анод (6), до якого подається струм. Електричний контур з катодною поляризацією включає протекторний анод (5), який перебуває в електричному контакті з анодом (6), до якого подається струм, виготовленим, наприклад, з титану. Встановлення магнієвого протекторного анода (5) і титанового анода (6), до якого подають струм, в утримувальну гільзу (3) здійснюється одними ізолюючими утримувальними засобами (8), які описуються в деталях з посиланням на Фігуру 2. Ізольований провідник (9) для подачі електроенергії і ізольований провідник (10) для з'єднання з резервуаром (2) водонагрівача (1) передбачаються для з'єднання протекторного генератора (4) струму з електричним накопичувальним водонагрівачем (1). На Фігурі 2 магнієвий протекторний анод (5) має виїмку для встановлення титанового анода (6), до якого подається струм, для майже повного занурення титанового анода (6) в магнієвий анод (5). Титановий анод (6) встановлюється на утримувальній опорі (3) за допомогою ізоляційного гнучкого рукава, наприклад, виготовленого з еластомеру, який охоплює зовнішній периметр утримувальної гільзи (3). Простір всередині еластомерного рукава (8) сполучений з атмосферою внутрішньої частини ізоляційної опори (3) без будь-якого контакту з водою, яка заповнює резервуар водонагрівача. Магнієвий протекторний анод (5) встановлюється на ізоляційну опору або утримувальну гільзу (3) за допомогою еластомерного ізоляційного рукава, встановленого на периферії ізоляційної опори (3). У випадку нового протекторного анода (5) простір всередині еластомерного рукава (8) ізольований від води резервуара водонагрівача внаслідок того факту, що еластомерний рукав повністю охоплює верхній кінець утримувальної гільзи (3), яка утримує еластомерний рукав (8). Ізольований зовні електричний провідник (9) з'єднаний з титановим анодом (6), до якого подається струм, так, що титановий анод (6), до якого подається струм, може постійно живитися електроенергією протягом періодів електричного живлення електричного накопичувального водонагрівача. На Фігурі 3, на початку роботи, титановий анод (6), до якого подають струм, не перебуває в контакті з водою водонагрівача, і струм, який протікає крізь цей титановий анод, до якого подається струм, може розряджатися тільки за допомогою магнієвого протекторного анода (5). Внаслідок того факту, що діаметр і основні розміри магнієвого протекторного анода (5) набагато більші за діа 5 метр і розміри титанового анода (6), до якого подається струм, значення густини струму, який протікає крізь магнієвий анод, набагато менші за значення густини струму, який протікає крізь титановий анод. Однак, передбачення струму катодної поляризації робить можливим трохи збільшувати захисний електрохімічний струм, який природно виникає між магнієвим протекторним анодом (5) та резервуаром (2) електричного накопичувального водонагрівача, таким чином підсилюючи його дію. Таким чином, в силу винаходу, електричний накопичувальний водонагрівач постійно захищений навіть у випадку подачі електроенергії, яка припиняється з часом, використовуючи тільки непікові години постачання електроенергії. Робота електричного водонагрівача згідно з винаходом, таким чином, практично ідентична з роботою електричного водонагрівача попередньо 96093 6 го рівня техніки, захищеного виключно магнієвим протекторним анодом. На Фігурі 4, магнієвий протекторний анод практично зношений. Простір всередині рукава (8) потім принаймні частково заповнюється водою, яка знаходиться всередині резервуара водонагрівача, а титановий анод (6), до якого подається струм, принаймні частково контактує з водою водонагрівача. У цьому випадку, робота електричного водонагрівача згідно з винаходом ідентична до роботи електричного накопичувального водонагрівача попереднього рівня техніки, оснащеного титановим анодом, до якого подається струм. Винахід, описаний з посиланням на один особливий варіант виконання, жодним чином не обмежується ним і, на противагу цьому, охоплює будь-яку модифікацію форми і будь-який варіант виконання, який потрапляє в правовий об'єм захисту винаходу. 7 Комп’ютерна верстка Литвиненко Л. 96093 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
