Електричний водонагрівач

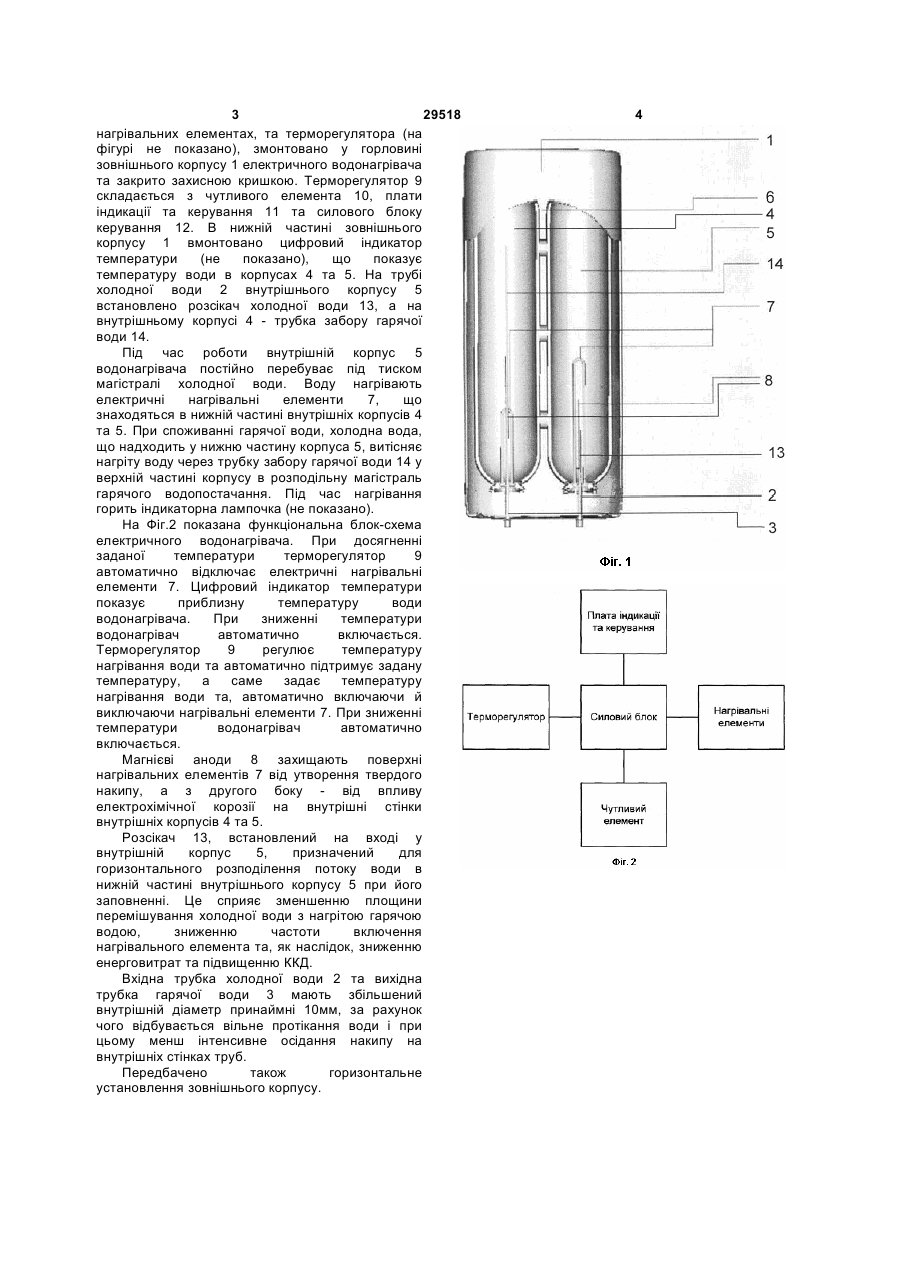

1. Електричний водонагрівач, що містить зовнішній корпус, трубку для холодної води, трубку для гарячої води, електричний блок, що містить електричний нагрівальний елемент та терморегулятор, який відрізняється тим, що у 3 29518 нагрівальних елементах, та терморегулятора (на фігурі не показано), змонтовано у горловині зовнішнього корпусу 1 електричного водонагрівача та закрито захисною кришкою. Терморегулятор 9 складається з чутливого елемента 10, плати індикації та керування 11 та силового блоку керування 12. В нижній частині зовнішнього корпусу 1 вмонтовано цифровий індикатор температури (не показано), що показує температуру води в корпусах 4 та 5. На трубі холодної води 2 внутрішнього корпусу 5 встановлено розсікач холодної води 13, а на внутрішньому корпусі 4 - трубка забору гарячої води 14. Під час роботи внутрішній корпус 5 водонагрівача постійно перебуває під тиском магістралі холодної води. Воду нагрівають електричні нагрівальні елементи 7, що знаходяться в нижній частині внутрішніх корпусів 4 та 5. При споживанні гарячої води, холодна вода, що надходить у нижню частину корпуса 5, витісняє нагріту воду через трубку забору гарячої води 14 у верхній частині корпусу в розподільну магістраль гарячого водопостачання. Під час нагрівання горить індикаторна лампочка (не показано). На Фіг.2 показана функціональна блок-схема електричного водонагрівача. При досягненні заданої температури терморегулятор 9 автоматично відключає електричні нагрівальні елементи 7. Цифровий індикатор температури показує приблизну температуру води водонагрівача. При зниженні температури водонагрівач автоматично включається. Терморегулятор 9 регулює температуру нагрівання води та автоматично підтримує задану температуру, а саме задає температуру нагрівання води та, автоматично включаючи й виключаючи нагрівальні елементи 7. При зниженні температури водонагрівач автоматично включається. Магнієві аноди 8 захищають поверхні нагрівальних елементів 7 від утворення твердого накипу, а з другого боку - від впливу електрохімічної корозії на внутрішні стінки внутрішніх корпусів 4 та 5. Розсікач 13, встановлений на вході у внутрішній корпус 5, призначений для горизонтального розподілення потоку води в нижній частині внутрішнього корпусу 5 при його заповненні. Це сприяє зменшенню площини перемішування холодної води з нагрітою гарячою водою, зниженню частоти включення нагрівального елемента та, як наслідок, зниженню енерговитрат та підвищенню ККД. Вхідна трубка холодної води 2 та вихідна трубка гарячої води 3 мають збільшений внутрішній діаметр принаймні 10мм, за рахунок чого відбувається вільне протікання води і при цьому менш інтенсивне осідання накипу на внутрішніх стінках труб. Передбачено також горизонтальне установлення зовнішнього корпусу. 4
