Запобіжний механізм

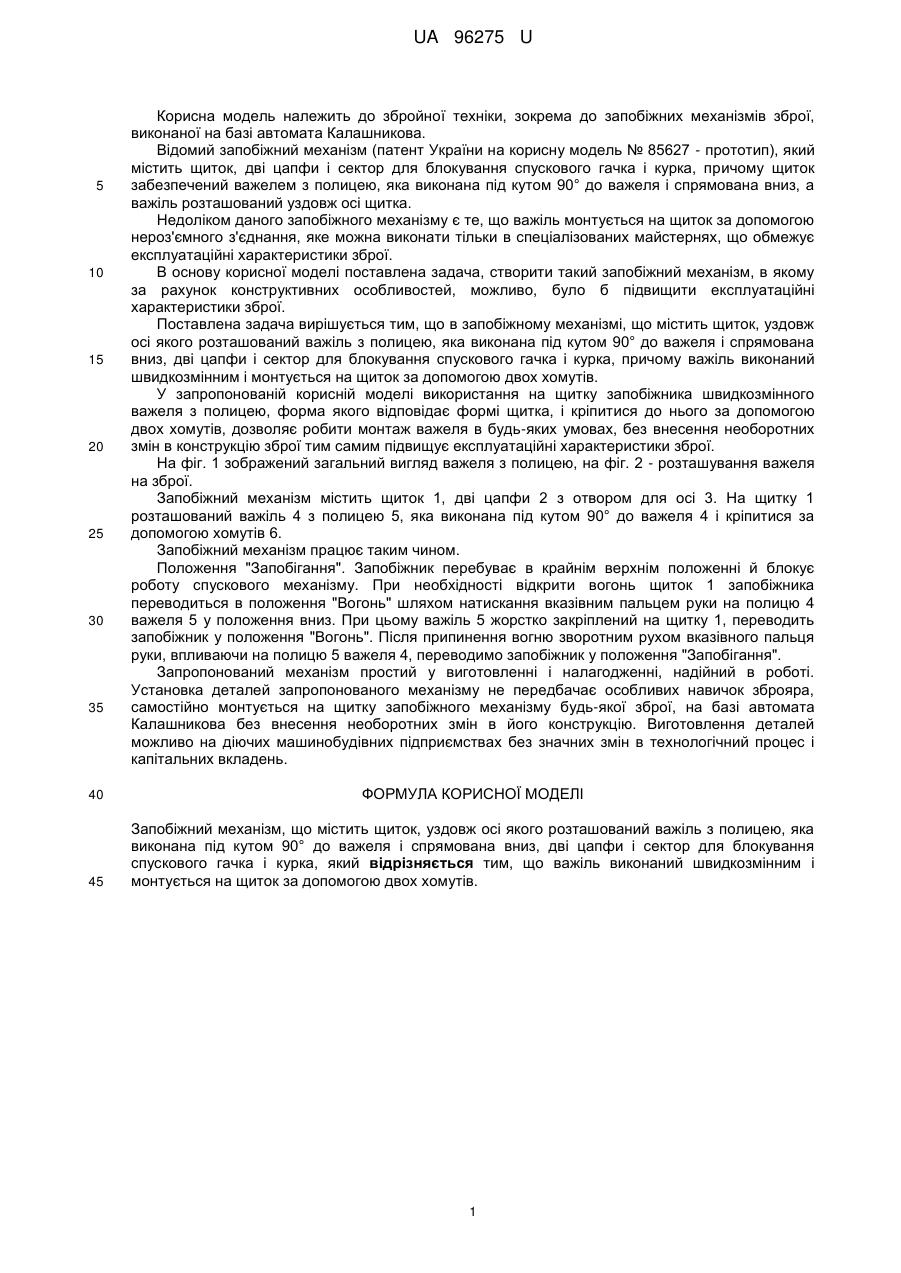

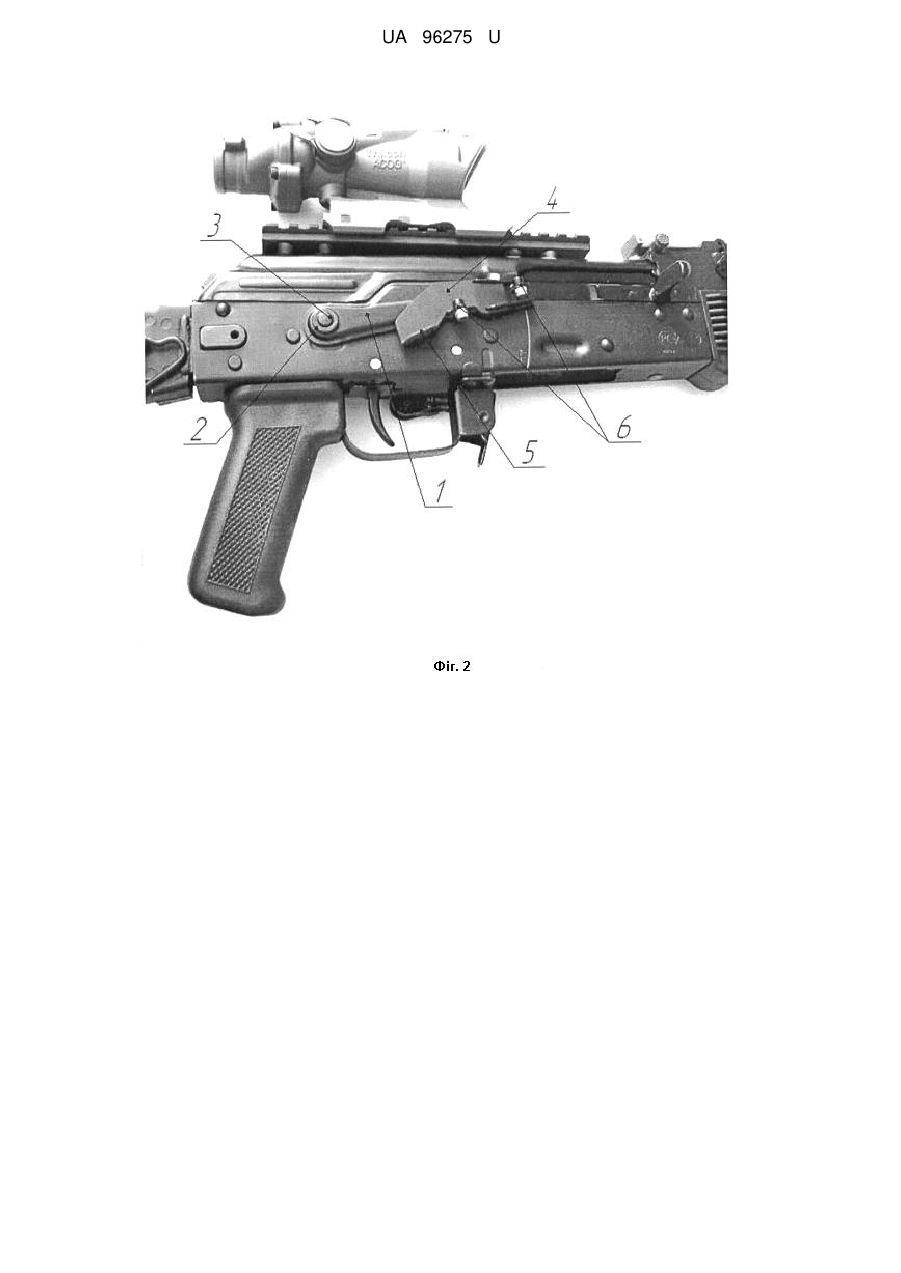

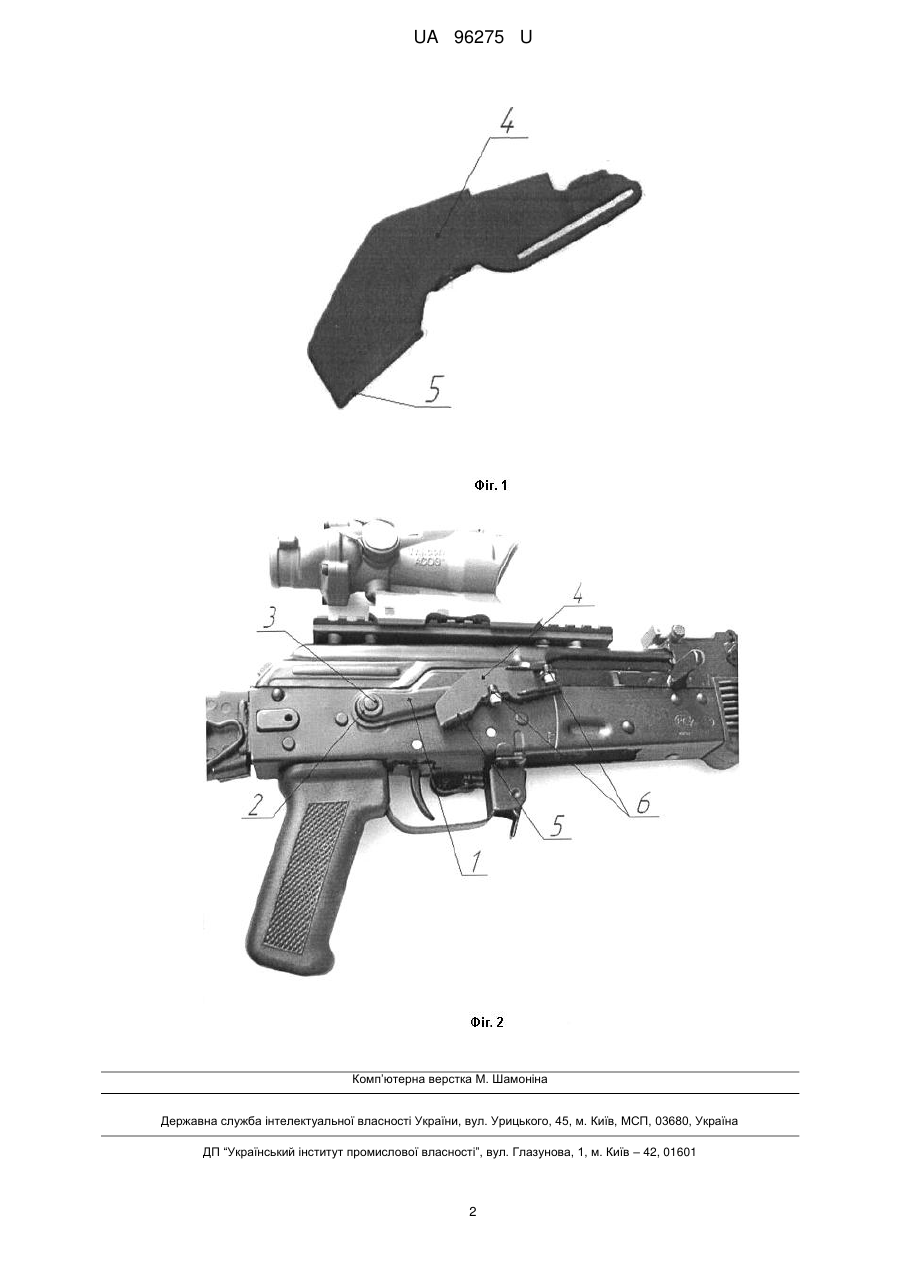

Реферат: UA 96275 U UA 96275 U 5 10 15 20 25 30 35 Корисна модель належить до збройної техніки, зокрема до запобіжних механізмів зброї, виконаної на базі автомата Калашникова. Відомий запобіжний механізм (патент України на корисну модель № 85627 - прототип), який містить щиток, дві цапфи і сектор для блокування спускового гачка і курка, причому щиток забезпечений важелем з полицею, яка виконана під кутом 90° до важеля і спрямована вниз, а важіль розташований уздовж осі щитка. Недоліком даного запобіжного механізму є те, що важіль монтується на щиток за допомогою нероз'ємного з'єднання, яке можна виконати тільки в спеціалізованих майстернях, що обмежує експлуатаційні характеристики зброї. В основу корисної моделі поставлена задача, створити такий запобіжний механізм, в якому за рахунок конструктивних особливостей, можливо, було б підвищити експлуатаційні характеристики зброї. Поставлена задача вирішується тим, що в запобіжному механізмі, що містить щиток, уздовж осі якого розташований важіль з полицею, яка виконана під кутом 90° до важеля і спрямована вниз, дві цапфи і сектор для блокування спускового гачка і курка, причому важіль виконаний швидкозмінним і монтується на щиток за допомогою двох хомутів. У запропонованій корисній моделі використання на щитку запобіжника швидкозмінного важеля з полицею, форма якого відповідає формі щитка, і кріпитися до нього за допомогою двох хомутів, дозволяє робити монтаж важеля в будь-яких умовах, без внесення необоротних змін в конструкцію зброї тим самим підвищує експлуатаційні характеристики зброї. На фіг. 1 зображений загальний вигляд важеля з полицею, на фіг. 2 - розташування важеля на зброї. Запобіжний механізм містить щиток 1, дві цапфи 2 з отвором для осі 3. На щитку 1 розташований важіль 4 з полицею 5, яка виконана під кутом 90° до важеля 4 і кріпитися за допомогою хомутів 6. Запобіжний механізм працює таким чином. Положення "Запобігання". Запобіжник перебуває в крайнім верхнім положенні й блокує роботу спускового механізму. При необхідності відкрити вогонь щиток 1 запобіжника переводиться в положення "Вогонь" шляхом натискання вказівним пальцем руки на полицю 4 важеля 5 у положення вниз. При цьому важіль 5 жорстко закріплений на щитку 1, переводить запобіжник у положення "Вогонь". Після припинення вогню зворотним рухом вказівного пальця руки, впливаючи на полицю 5 важеля 4, переводимо запобіжник у положення "Запобігання". Запропонований механізм простий у виготовленні і налагодженні, надійний в роботі. Установка деталей запропонованого механізму не передбачає особливих навичок зброяра, самостійно монтується на щитку запобіжного механізму будь-якої зброї, на базі автомата Калашникова без внесення необоротних змін в його конструкцію. Виготовлення деталей можливо на діючих машинобудівних підприємствах без значних змін в технологічний процес і капітальних вкладень. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Запобіжний механізм, що містить щиток, уздовж осі якого розташований важіль з полицею, яка виконана під кутом 90° до важеля і спрямована вниз, дві цапфи і сектор для блокування спускового гачка і курка, який відрізняється тим, що важіль виконаний швидкозмінним і монтується на щиток за допомогою двох хомутів. 1 UA 96275 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
