Запобіжний механізм

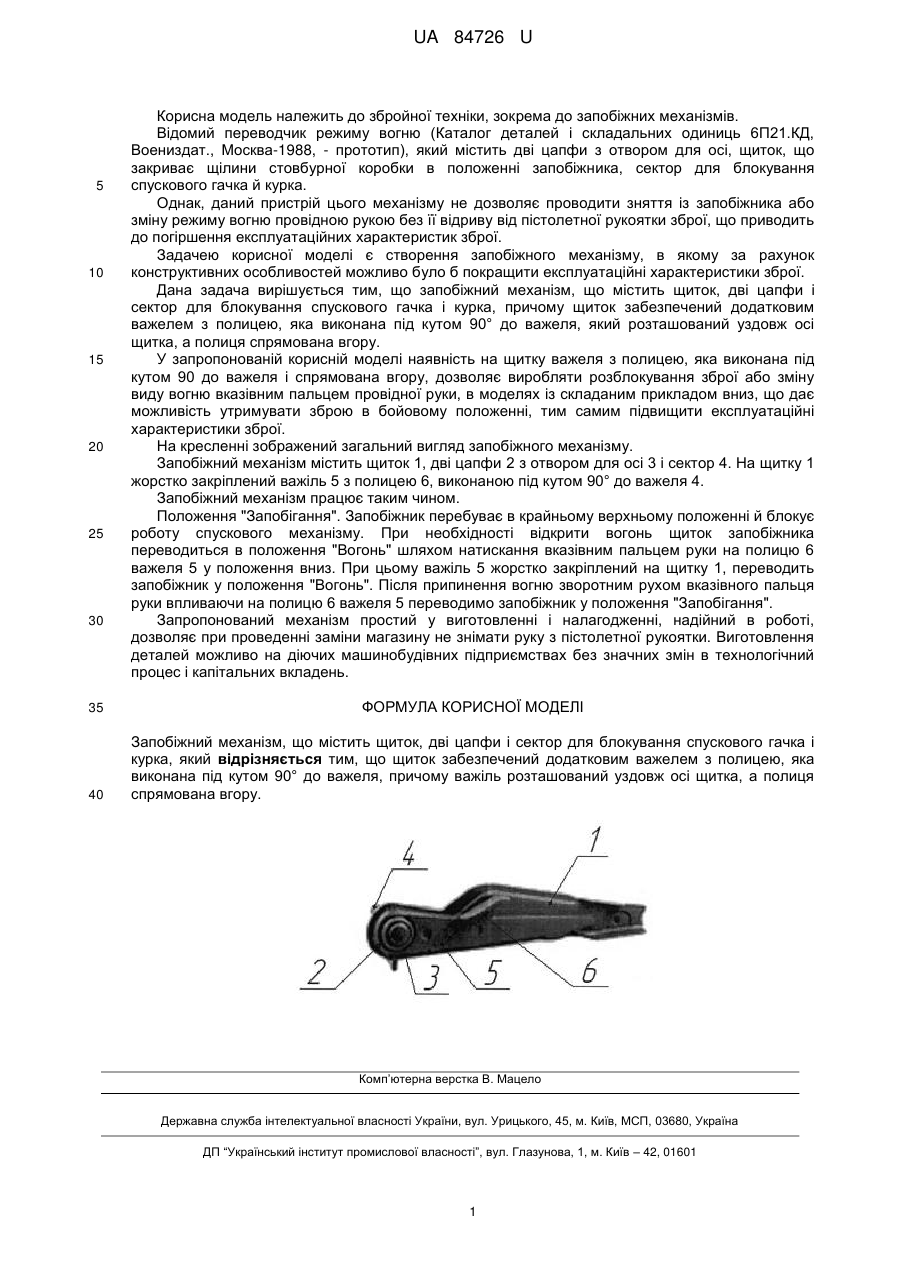

Реферат: UA 84726 U UA 84726 U 5 10 15 20 25 30 Корисна модель належить до збройної техніки, зокрема до запобіжних механізмів. Відомий переводчик режиму вогню (Каталог деталей і складальних одиниць 6П21.КД, Воениздат., Москва-1988, - прототип), який містить дві цапфи з отвором для осі, щиток, що закриває щілини стовбурної коробки в положенні запобіжника, сектор для блокування спускового гачка й курка. Однак, даний пристрій цього механізму не дозволяє проводити зняття із запобіжника або зміну режиму вогню провідною рукою без її відриву від пістолетної рукоятки зброї, що приводить до погіршення експлуатаційних характеристик зброї. Задачею корисної моделі є створення запобіжного механізму, в якому за рахунок конструктивних особливостей можливо було б покращити експлуатаційні характеристики зброї. Дана задача вирішується тим, що запобіжний механізм, що містить щиток, дві цапфи і сектор для блокування спускового гачка і курка, причому щиток забезпечений додатковим важелем з полицею, яка виконана під кутом 90° до важеля, який розташований уздовж осі щитка, а полиця спрямована вгору. У запропонованій корисній моделі наявність на щитку важеля з полицею, яка виконана під кутом 90 до важеля і спрямована вгору, дозволяє виробляти розблокування зброї або зміну виду вогню вказівним пальцем провідної руки, в моделях із складаним прикладом вниз, що дає можливість утримувати зброю в бойовому положенні, тим самим підвищити експлуатаційні характеристики зброї. На кресленні зображений загальний вигляд запобіжного механізму. Запобіжний механізм містить щиток 1, дві цапфи 2 з отвором для осі 3 і сектор 4. На щитку 1 жорстко закріплений важіль 5 з полицею 6, виконаною під кутом 90° до важеля 4. Запобіжний механізм працює таким чином. Положення "Запобігання". Запобіжник перебуває в крайньому верхньому положенні й блокує роботу спускового механізму. При необхідності відкрити вогонь щиток запобіжника переводиться в положення "Вогонь" шляхом натискання вказівним пальцем руки на полицю 6 важеля 5 у положення вниз. При цьому важіль 5 жорстко закріплений на щитку 1, переводить запобіжник у положення "Вогонь". Після припинення вогню зворотним рухом вказівного пальця руки впливаючи на полицю 6 важеля 5 переводимо запобіжник у положення "Запобігання". Запропонований механізм простий у виготовленні і налагодженні, надійний в роботі, дозволяє при проведенні заміни магазину не знімати руку з пістолетної рукоятки. Виготовлення деталей можливо на діючих машинобудівних підприємствах без значних змін в технологічний процес і капітальних вкладень. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Запобіжний механізм, що містить щиток, дві цапфи і сектор для блокування спускового гачка і курка, який відрізняється тим, що щиток забезпечений додатковим важелем з полицею, яка виконана під кутом 90° до важеля, причому важіль розташований уздовж осі щитка, а полиця спрямована вгору. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
