Пневмоелектричний сепаратор насіння

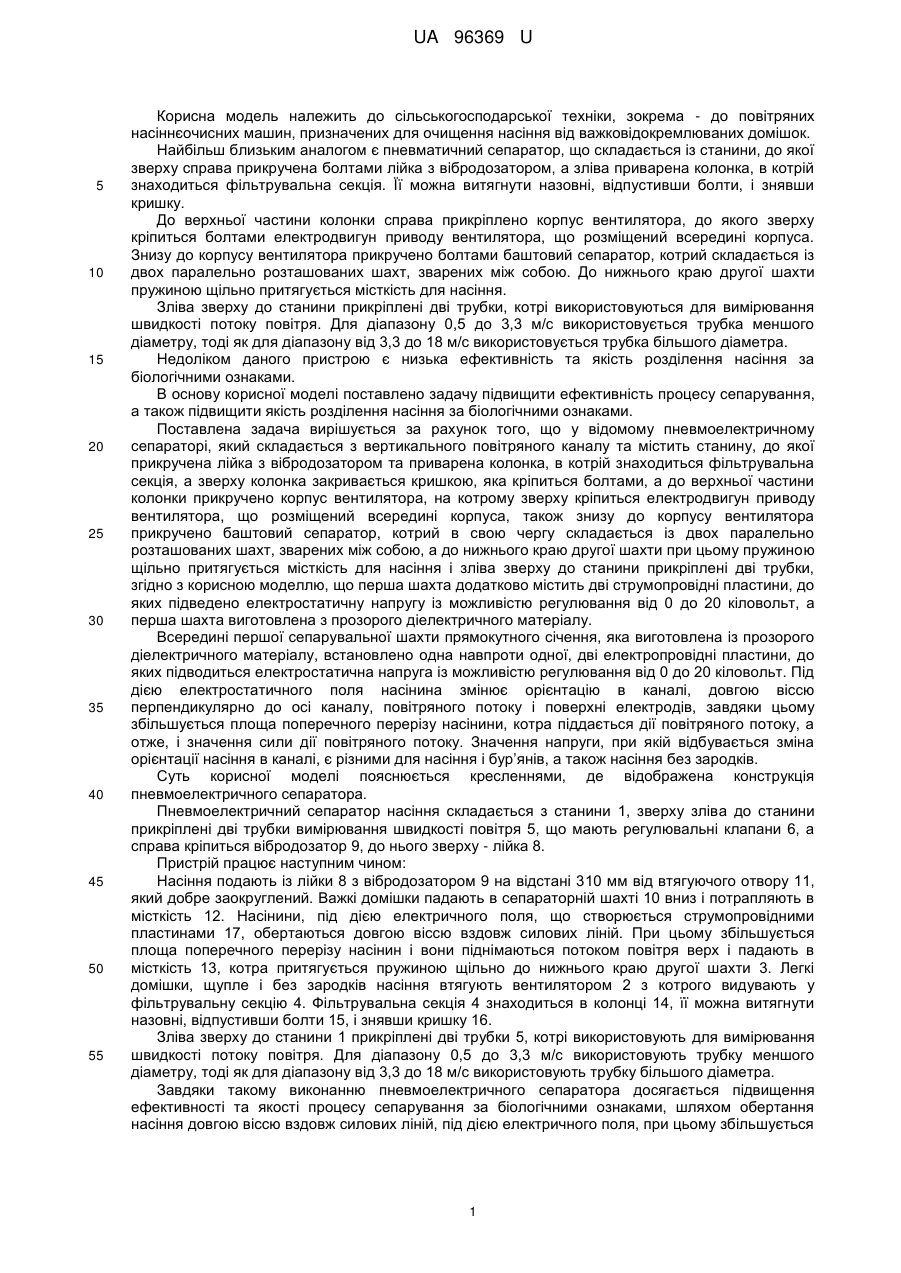

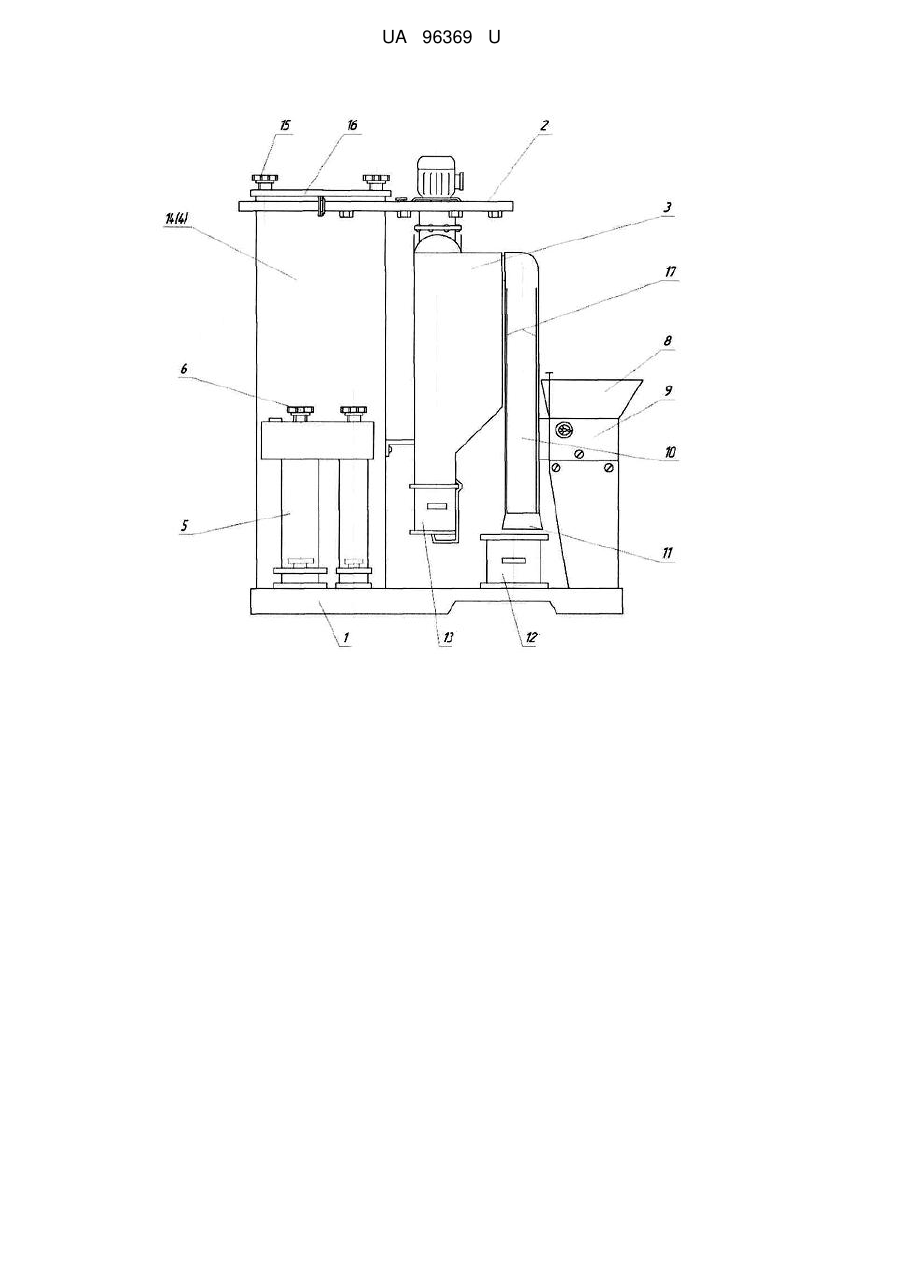

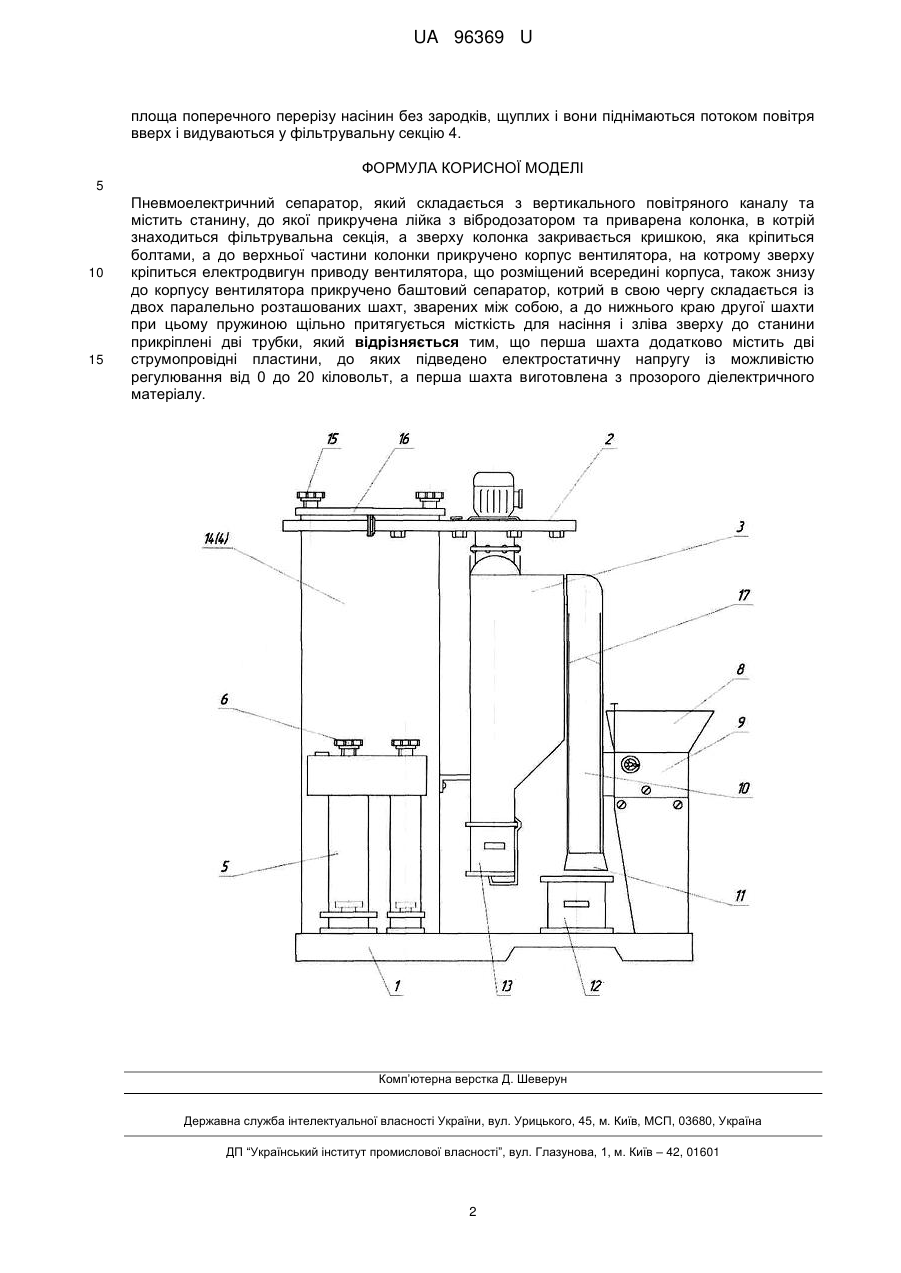

Реферат: Пневмоелектричний сепаратор складається з вертикального повітряного каналу та містить станину, до якої прикручена лійка з вібродозатором та приварена колонка, в котрій знаходиться фільтрувальна секція, а зверху колонка закривається кришкою, яка кріпиться болтами, а до верхньої частини колонки прикручено корпус вентилятора, на котрому зверху кріпиться електродвигун приводу вентилятора, що розміщений всередині корпуса, також знизу до корпусу вентилятора прикручено баштовий сепаратор, котрий в свою чергу складається із двох паралельно розташованих шахт, зварених між собою, а до нижнього краю другої шахти при цьому пружиною щільно притягується місткість для насіння і зліва зверху до станини прикріплені дві трубки. Перша шахта додатково містить дві струмопровідні пластини, до яких підведено електростатичну напругу із можливістю регулювання від 0 до 20 кіловольт, а перша шахта виготовлена з прозорого діелектричного матеріалу. UA 96369 U (54) ПНЕВМОЕЛЕКТРИЧНИЙ СЕПАРАТОР НАСІННЯ UA 96369 U UA 96369 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарської техніки, зокрема - до повітряних насіннєочисних машин, призначених для очищення насіння від важковідокремлюваних домішок. Найбільш близьким аналогом є пневматичний сепаратор, що складається із станини, до якої зверху справа прикручена болтами лійка з вібродозатором, а зліва приварена колонка, в котрій знаходиться фільтрувальна секція. Її можна витягнути назовні, відпустивши болти, і знявши кришку. До верхньої частини колонки справа прикріплено корпус вентилятора, до якого зверху кріпиться болтами електродвигун приводу вентилятора, що розміщений всередині корпуса. Знизу до корпусу вентилятора прикручено болтами баштовий сепаратор, котрий складається із двох паралельно розташованих шахт, зварених між собою. До нижнього краю другої шахти пружиною щільно притягується місткість для насіння. Зліва зверху до станини прикріплені дві трубки, котрі використовуються для вимірювання швидкості потоку повітря. Для діапазону 0,5 до 3,3 м/с використовується трубка меншого діаметру, тоді як для діапазону від 3,3 до 18 м/с використовується трубка більшого діаметра. Недоліком даного пристрою є низька ефективність та якість розділення насіння за біологічними ознаками. В основу корисної моделі поставлено задачу підвищити ефективність процесу сепарування, а також підвищити якість розділення насіння за біологічними ознаками. Поставлена задача вирішується за рахунок того, що у відомому пневмоелектричному сепараторі, який складається з вертикального повітряного каналу та містить станину, до якої прикручена лійка з вібродозатором та приварена колонка, в котрій знаходиться фільтрувальна секція, а зверху колонка закривається кришкою, яка кріпиться болтами, а до верхньої частини колонки прикручено корпус вентилятора, на котрому зверху кріпиться електродвигун приводу вентилятора, що розміщений всередині корпуса, також знизу до корпусу вентилятора прикручено баштовий сепаратор, котрий в свою чергу складається із двох паралельно розташованих шахт, зварених між собою, а до нижнього краю другої шахти при цьому пружиною щільно притягується місткість для насіння і зліва зверху до станини прикріплені дві трубки, згідно з корисною моделлю, що перша шахта додатково містить дві струмопровідні пластини, до яких підведено електростатичну напругу із можливістю регулювання від 0 до 20 кіловольт, а перша шахта виготовлена з прозорого діелектричного матеріалу. Всередині першої сепарувальної шахти прямокутного січення, яка виготовлена із прозорого діелектричного матеріалу, встановлено одна навпроти одної, дві електропровідні пластини, до яких підводиться електростатична напруга із можливістю регулювання від 0 до 20 кіловольт. Під дією електростатичного поля насінина змінює орієнтацію в каналі, довгою віссю перпендикулярно до осі каналу, повітряного потоку і поверхні електродів, завдяки цьому збільшується площа поперечного перерізу насінини, котра піддається дії повітряного потоку, а отже, і значення сили дії повітряного потоку. Значення напруги, при якій відбувається зміна орієнтації насіння в каналі, є різними для насіння і бур’янів, а також насіння без зародків. Суть корисної моделі пояснюється кресленнями, де відображена конструкція пневмоелектричного сепаратора. Пневмоелектричний сепаратор насіння складається з станини 1, зверху зліва до станини прикріплені дві трубки вимірювання швидкості повітря 5, що мають регулювальні клапани 6, а справа кріпиться вібродозатор 9, до нього зверху - лійка 8. Пристрій працює наступним чином: Насіння подають із лійки 8 з вібродозатором 9 на відстані 310 мм від втягуючого отвору 11, який добре заокруглений. Важкі домішки падають в сепараторній шахті 10 вниз і потрапляють в місткість 12. Насінини, під дією електричного поля, що створюється струмопровідними пластинами 17, обертаються довгою віссю вздовж силових ліній. При цьому збільшується площа поперечного перерізу насінин і вони піднімаються потоком повітря верх і падають в місткість 13, котра притягується пружиною щільно до нижнього краю другої шахти 3. Легкі домішки, щупле і без зародків насіння втягують вентилятором 2 з котрого видувають у фільтрувальну секцію 4. Фільтрувальна секція 4 знаходиться в колонці 14, її можна витягнути назовні, відпустивши болти 15, і знявши кришку 16. Зліва зверху до станини 1 прикріплені дві трубки 5, котрі використовують для вимірювання швидкості потоку повітря. Для діапазону 0,5 до 3,3 м/с використовують трубку меншого діаметру, тоді як для діапазону від 3,3 до 18 м/с використовують трубку більшого діаметра. Завдяки такому виконанню пневмоелектричного сепаратора досягається підвищення ефективності та якості процесу сепарування за біологічними ознаками, шляхом обертання насіння довгою віссю вздовж силових ліній, під дією електричного поля, при цьому збільшується 1 UA 96369 U площа поперечного перерізу насінин без зародків, щуплих і вони піднімаються потоком повітря вверх і видуваються у фільтрувальну секцію 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пневмоелектричний сепаратор, який складається з вертикального повітряного каналу та містить станину, до якої прикручена лійка з вібродозатором та приварена колонка, в котрій знаходиться фільтрувальна секція, а зверху колонка закривається кришкою, яка кріпиться болтами, а до верхньої частини колонки прикручено корпус вентилятора, на котрому зверху кріпиться електродвигун приводу вентилятора, що розміщений всередині корпуса, також знизу до корпусу вентилятора прикручено баштовий сепаратор, котрий в свою чергу складається із двох паралельно розташованих шахт, зварених між собою, а до нижнього краю другої шахти при цьому пружиною щільно притягується місткість для насіння і зліва зверху до станини прикріплені дві трубки, який відрізняється тим, що перша шахта додатково містить дві струмопровідні пластини, до яких підведено електростатичну напругу із можливістю регулювання від 0 до 20 кіловольт, а перша шахта виготовлена з прозорого діелектричного матеріалу. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
