Світлоінформаційний модуль

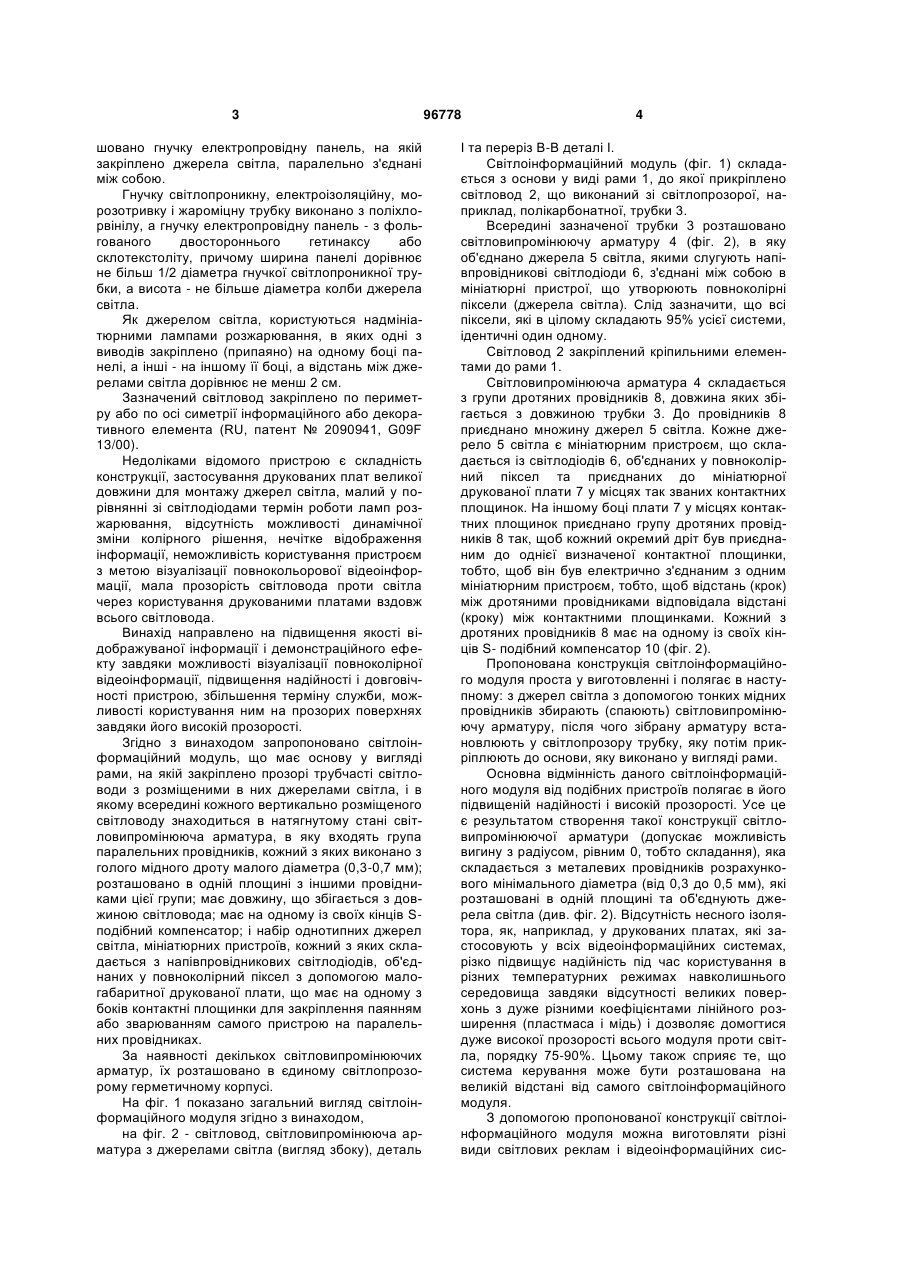

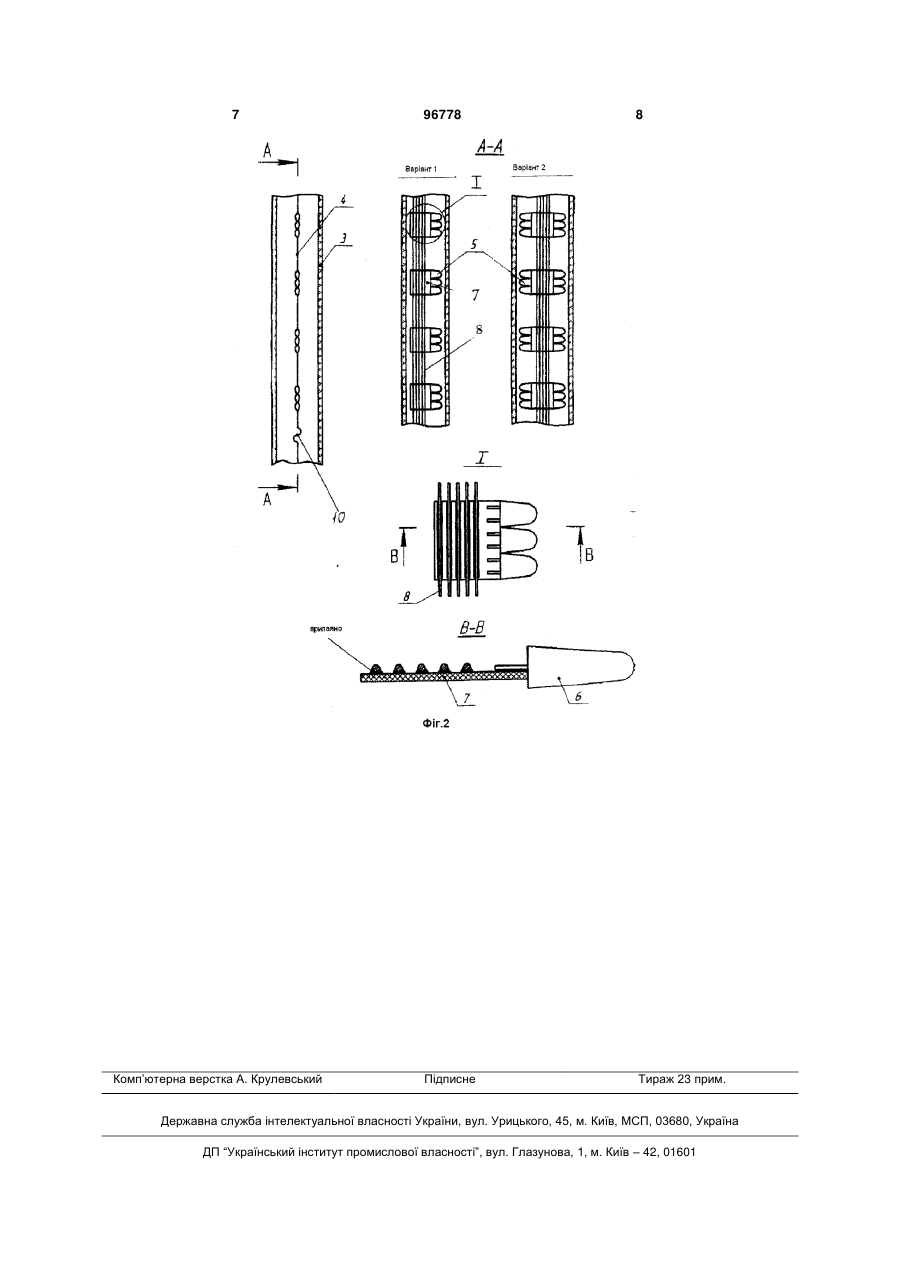

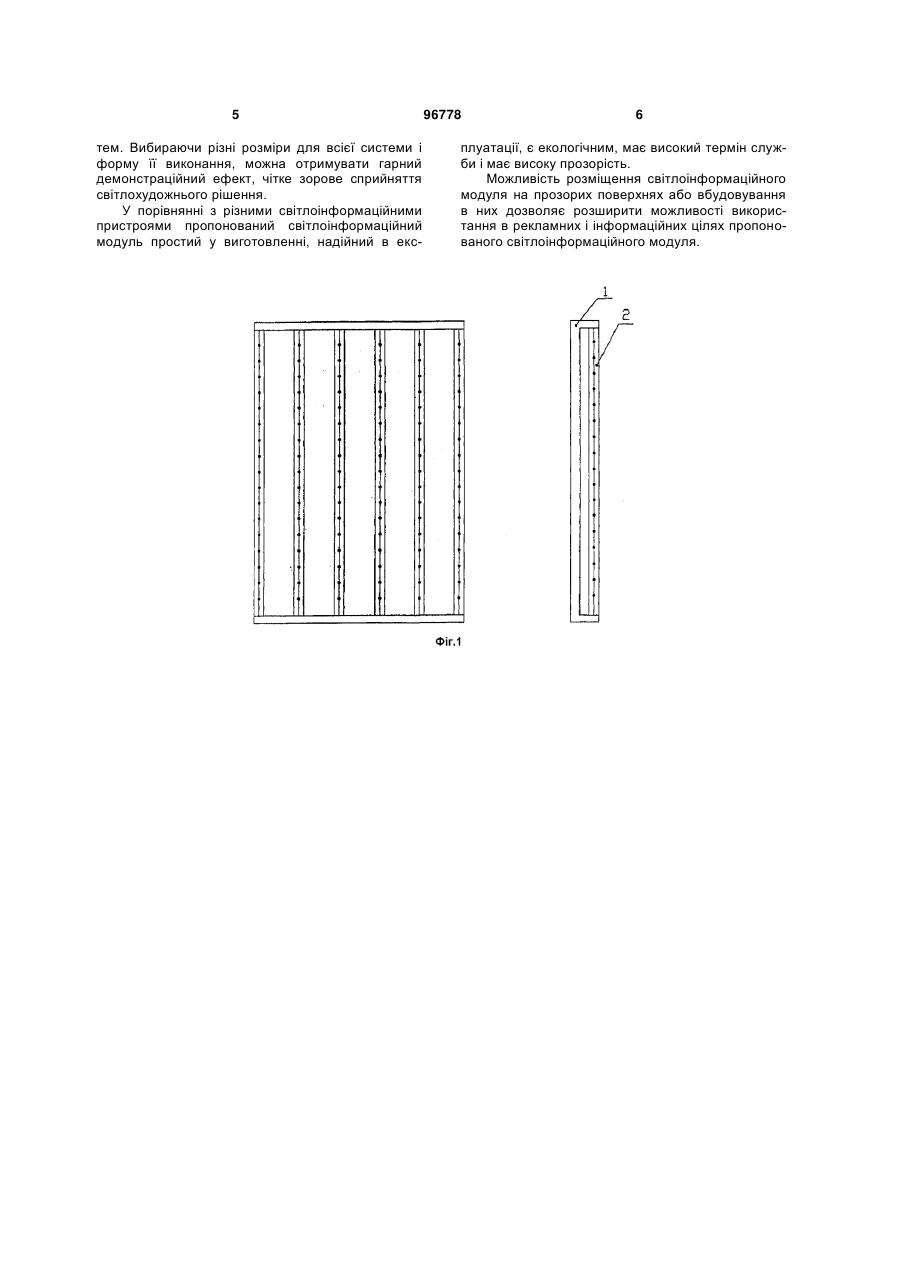

1. Світлоінформаційний модуль, що має основу у вигляді рами (1), на якій закріплено прозорі трубчасті світловоди (2) з розміщеними в них джерелами світла, який відрізняється тим, що C2 2 (19) 1 3 шовано гнучку електропровідну панель, на якій закріплено джерела світла, паралельно з'єднані між собою. Гнучку світлопроникну, електроізоляційну, морозотривку і жароміцну трубку виконано з поліхлорвінілу, а гнучку електропровідну панель - з фольгованого двостороннього гетинаксу або склотекстоліту, причому ширина панелі дорівнює не більш 1/2 діаметра гнучкої світлопроникної трубки, а висота - не більше діаметра колби джерела світла. Як джерелом світла, користуються надмініатюрними лампами розжарювання, в яких одні з виводів закріплено (припаяно) на одному боці панелі, а інші - на іншому її боці, а відстань між джерелами світла дорівнює не менш 2 см. Зазначений світловод закріплено по периметру або по осі симетрії інформаційного або декоративного елемента (RU, патент № 2090941, G09F 13/00). Недоліками відомого пристрою є складність конструкції, застосування друкованих плат великої довжини для монтажу джерел світла, малий у порівнянні зі світлодіодами термін роботи ламп розжарювання, відсутність можливості динамічної зміни колірного рішення, нечітке відображення інформації, неможливість користування пристроєм з метою візуалізації повнокольорової відеоінформації, мала прозорість світловода проти світла через користування друкованими платами вздовж всього світловода. Винахід направлено на підвищення якості відображуваної інформації і демонстраційного ефекту завдяки можливості візуалізації повноколірної відеоінформації, підвищення надійності і довговічності пристрою, збільшення терміну служби, можливості користування ним на прозорих поверхнях завдяки його високій прозорості. Згідно з винаходом запропоновано світлоінформаційний модуль, що має основу у вигляді рами, на якій закріплено прозорі трубчасті світловоди з розміщеними в них джерелами світла, і в якому всередині кожного вертикально розміщеного світловоду знаходиться в натягнутому стані світловипромінююча арматура, в яку входять група паралельних провідників, кожний з яких виконано з голого мідного дроту малого діаметра (0,3-0,7 мм); розташовано в одній площині з іншими провідниками цієї групи; має довжину, що збігається з довжиною світловода; має на одному із своїх кінців Sподібний компенсатор; і набір однотипних джерел світла, мініатюрних пристроїв, кожний з яких складається з напівпровідникових світлодіодів, об'єднаних у повноколірний піксел з допомогою малогабаритної друкованої плати, що має на одному з боків контактні площинки для закріплення паянням або зварюванням самого пристрою на паралельних провідниках. За наявності декількох світловипромінюючих арматур, їх розташовано в єдиному світлопрозорому герметичному корпусі. На фіг. 1 показано загальний вигляд світлоінформаційного модуля згідно з винаходом, на фіг. 2 - світловод, світловипромінююча арматура з джерелами світла (вигляд збоку), деталь 96778 4 І та переріз B-B деталі І. Світлоінформаційний модуль (фіг. 1) складається з основи у виді рами 1, до якої прикріплено світловод 2, що виконаний зі світлопрозорої, наприклад, полікарбонатної, трубки 3. Всередині зазначеної трубки 3 розташовано світловипромінюючу арматуру 4 (фіг. 2), в яку об'єднано джерела 5 світла, якими слугують напівпровідникові світлодіоди 6, з'єднані між собою в мініатюрні пристрої, що утворюють повноколірні піксели (джерела світла). Слід зазначити, що всі піксели, які в цілому складають 95% усієї системи, ідентичні один одному. Світловод 2 закріплений кріпильними елементами до рами 1. Світловипромінююча арматура 4 складається з групи дротяних провідників 8, довжина яких збігається з довжиною трубки 3. До провідників 8 приєднано множину джерел 5 світла. Кожне джерело 5 світла є мініатюрним пристроєм, що складається із світлодіодів 6, об'єднаних у повноколірний піксел та приєднаних до мініатюрної друкованої плати 7 у місцях так званих контактних площинок. На іншому боці плати 7 у місцях контактних площинок приєднано групу дротяних провідників 8 так, щоб кожний окремий дріт був приєднаним до однієї визначеної контактної площинки, тобто, щоб він був електрично з'єднаним з одним мініатюрним пристроєм, тобто, щоб відстань (крок) між дротяними провідниками відповідала відстані (кроку) між контактними площинками. Кожний з дротяних провідників 8 має на одному із своїх кінців S- подібний компенсатор 10 (фіг. 2). Пропонована конструкція світлоінформаційного модуля проста у виготовленні і полягає в наступному: з джерел світла з допомогою тонких мідних провідників збирають (спаюють) світловипромінюючу арматуру, після чого зібрану арматуру встановлюють у світлопрозору трубку, яку потім прикріплюють до основи, яку виконано у вигляді рами. Основна відмінність даного світлоінформаційного модуля від подібних пристроїв полягає в його підвищеній надійності і високій прозорості. Усе це є результатом створення такої конструкції світловипромінюючої арматури (допускає можливість вигину з радіусом, рівним 0, тобто складання), яка складається з металевих провідників розрахункового мінімального діаметра (від 0,3 до 0,5 мм), які розташовані в одній площині та об'єднують джерела світла (див. фіг. 2). Відсутність несного ізолятора, як, наприклад, у друкованих платах, які застосовують у всіх відеоінформаційних системах, різко підвищує надійність під час користування в різних температурних режимах навколишнього середовища завдяки відсутності великих поверхонь з дуже різними коефіцієнтами лінійного розширення (пластмаса і мідь) і дозволяє домогтися дуже високої прозорості всього модуля проти світла, порядку 75-90%. Цьому також сприяє те, що система керування може бути розташована на великій відстані від самого світлоінформаційного модуля. З допомогою пропонованої конструкції світлоінформаційного модуля можна виготовляти різні види світлових реклам і відеоінформаційних сис 5 тем. Вибираючи різні розміри для всієї системи і форму її виконання, можна отримувати гарний демонстраційний ефект, чітке зорове сприйняття світлохудожнього рішення. У порівнянні з різними світлоінформаційними пристроями пропонований світлоінформаційний модуль простий у виготовленні, надійний в екс 96778 6 плуатації, є екологічним, має високий термін служби і має високу прозорість. Можливість розміщення світлоінформаційного модуля на прозорих поверхнях або вбудовування в них дозволяє розширити можливості використання в рекламних і інформаційних цілях пропонованого світлоінформаційного модуля. 7 Комп’ютерна верстка А. Крулевський 96778 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
