Фундамент під споруду баштового типу

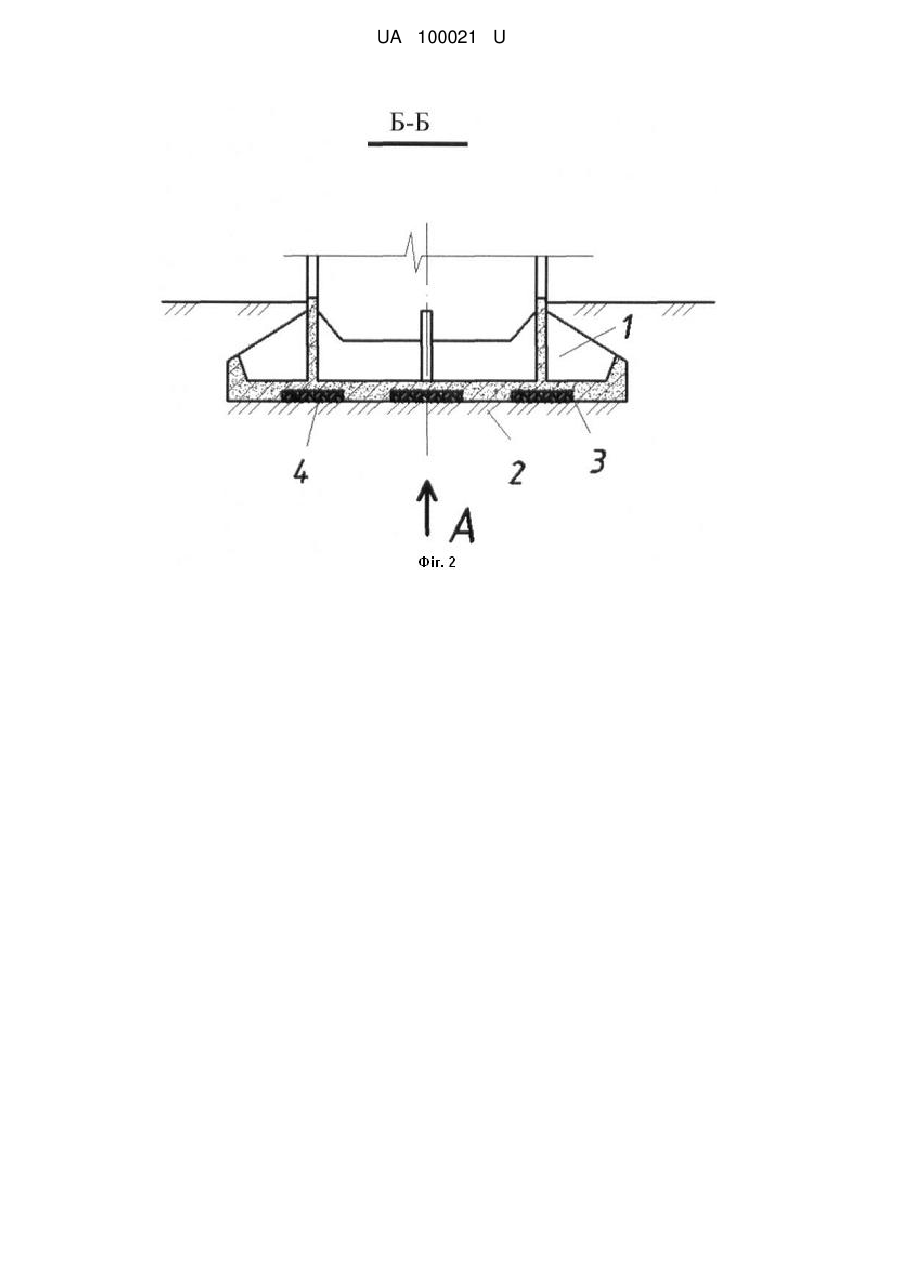

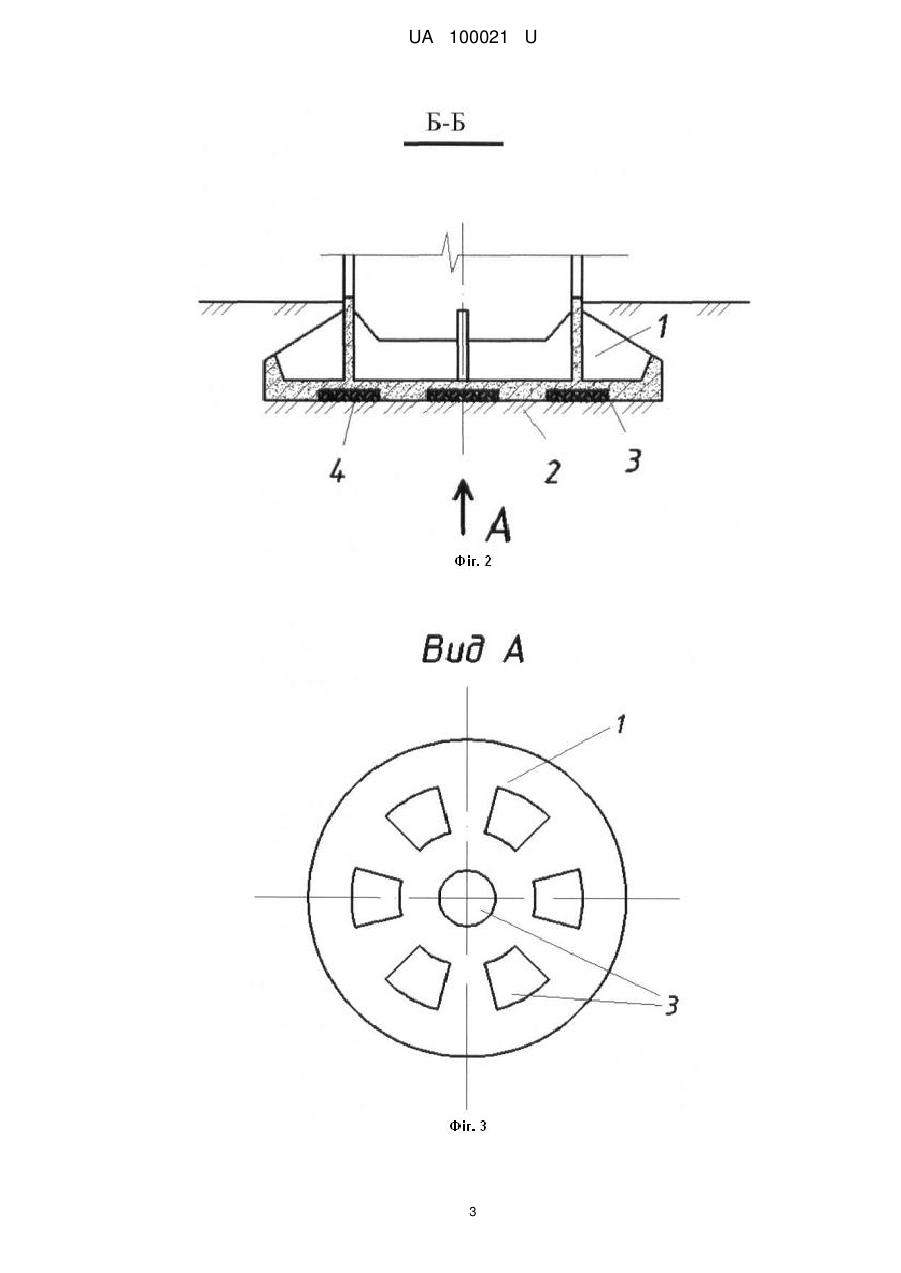

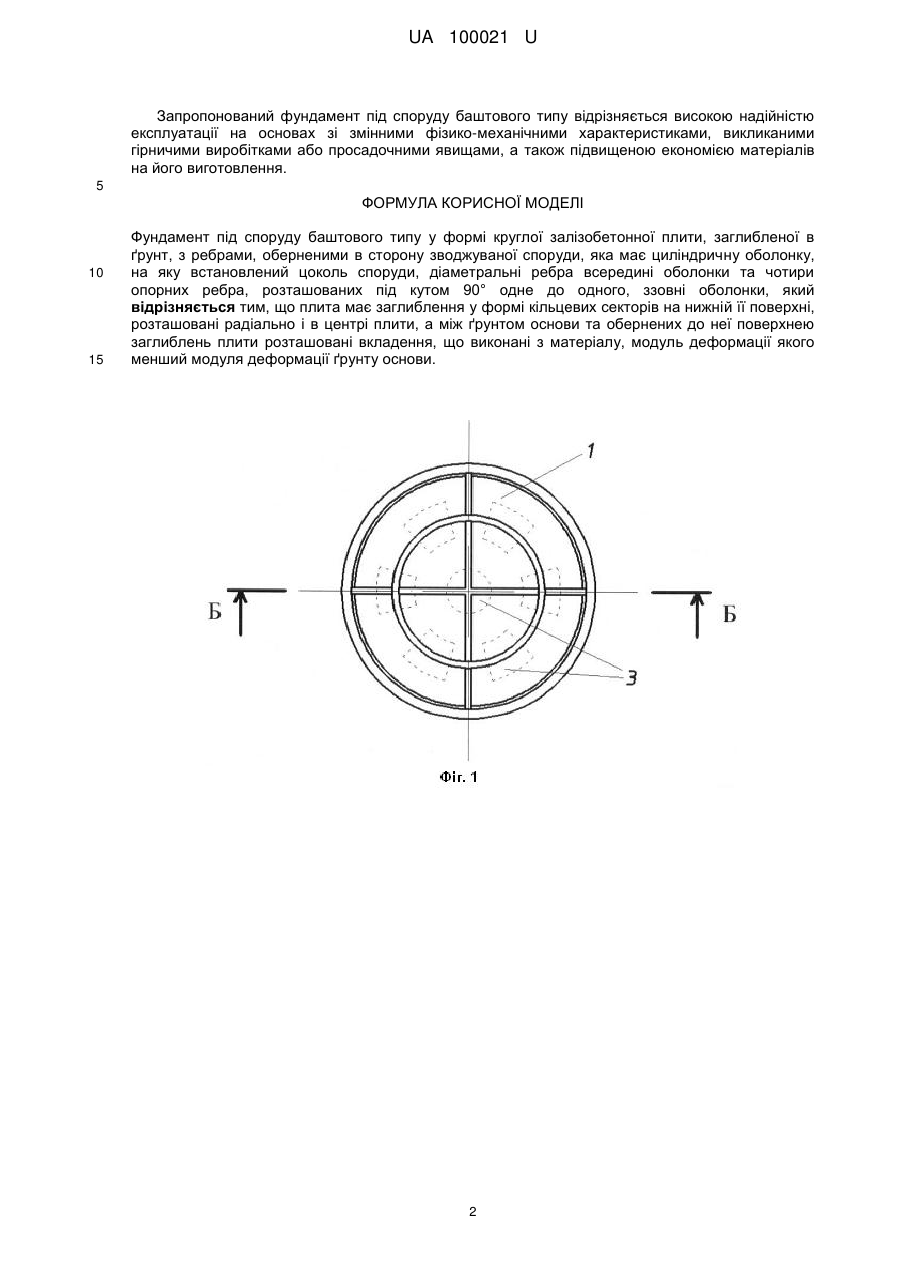

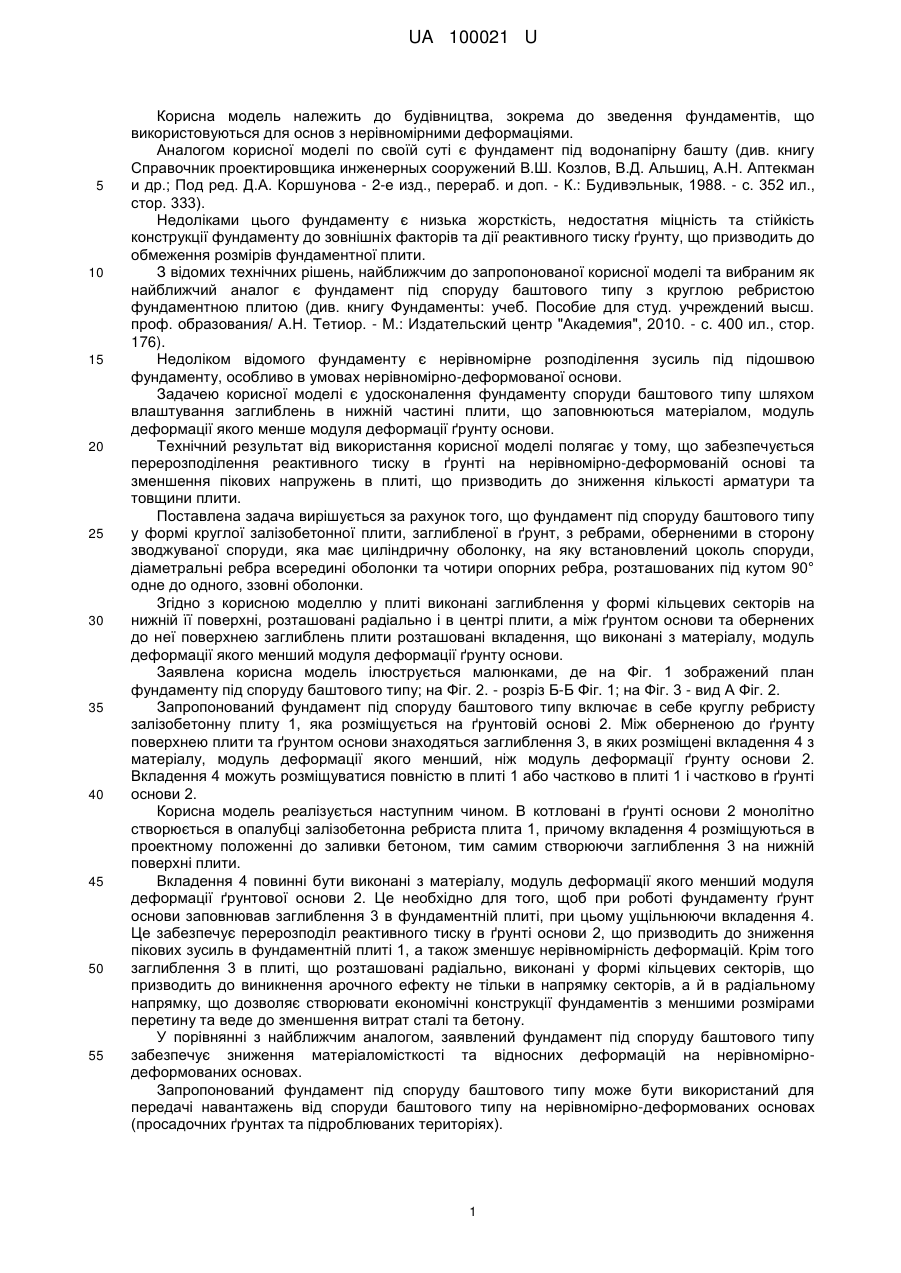

Реферат: Фундамент під споруду баштового типу у формі круглої залізобетонної плити, заглибленої в ґрунт, з ребрами, оберненими в сторону зводжуваної споруди, яка має циліндричну оболонку, на яку встановлений цоколь споруди, діаметральні ребра всередині оболонки та чотири опорних ребра, розташованих під кутом 90° одне до одного, ззовні оболонки. Плита має заглиблення у формі кільцевих секторів на нижній її поверхні, розташовані радіально і в центрі плити, а між ґрунтом основи та обернених до неї поверхнею заглиблень плити розташовані вкладення, що виконані з матеріалу, модуль деформації якого менший модуля деформації ґрунту основи. UA 100021 U (12) UA 100021 U UA 100021 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, зокрема до зведення фундаментів, що використовуються для основ з нерівномірними деформаціями. Аналогом корисної моделі по своїй суті є фундамент під водонапірну башту (див. книгу Справочник проектировщика инженерных сооружений В.Ш. Козлов, В.Д. Альшиц, А.Н. Аптекман и др.; Под ред. Д.А. Коршунова - 2-е изд., перераб. и доп. - К.: Будивэльнык, 1988. - с. 352 ил., стор. 333). Недоліками цього фундаменту є низька жорсткість, недостатня міцність та стійкість конструкції фундаменту до зовнішніх факторів та дії реактивного тиску ґрунту, що призводить до обмеження розмірів фундаментної плити. З відомих технічних рішень, найближчим до запропонованої корисної моделі та вибраним як найближчий аналог є фундамент під споруду баштового типу з круглою ребристою фундаментною плитою (див. книгу Фундаменты: учеб. Пособие для студ. учреждений высш. проф. образования/ А.Н. Тетиор. - М.: Издательский центр "Академия", 2010. - с. 400 ил., стор. 176). Недоліком відомого фундаменту є нерівномірне розподілення зусиль під підошвою фундаменту, особливо в умовах нерівномірно-деформованої основи. Задачею корисної моделі є удосконалення фундаменту споруди баштового типу шляхом влаштування заглиблень в нижній частині плити, що заповнюються матеріалом, модуль деформації якого менше модуля деформації ґрунту основи. Технічний результат від використання корисної моделі полягає у тому, що забезпечується перерозподілення реактивного тиску в ґрунті на нерівномірно-деформованій основі та зменшення пікових напружень в плиті, що призводить до зниження кількості арматури та товщини плити. Поставлена задача вирішується за рахунок того, що фундамент під споруду баштового типу у формі круглої залізобетонної плити, заглибленої в ґрунт, з ребрами, оберненими в сторону зводжуваної споруди, яка має циліндричну оболонку, на яку встановлений цоколь споруди, діаметральні ребра всередині оболонки та чотири опорних ребра, розташованих під кутом 90° одне до одного, ззовні оболонки. Згідно з корисною моделлю у плиті виконані заглиблення у формі кільцевих секторів на нижній її поверхні, розташовані радіально і в центрі плити, а між ґрунтом основи та обернених до неї поверхнею заглиблень плити розташовані вкладення, що виконані з матеріалу, модуль деформації якого менший модуля деформації ґрунту основи. Заявлена корисна модель ілюструється малюнками, де на Фіг. 1 зображений план фундаменту під споруду баштового типу; на Фіг. 2. - розріз Б-Б Фіг. 1; на Фіг. 3 - вид А Фіг. 2. Запропонований фундамент під споруду баштового типу включає в себе круглу ребристу залізобетонну плиту 1, яка розміщується на ґрунтовій основі 2. Між оберненою до ґрунту поверхнею плити та ґрунтом основи знаходяться заглиблення 3, в яких розміщені вкладення 4 з матеріалу, модуль деформації якого менший, ніж модуль деформації ґрунту основи 2. Вкладення 4 можуть розміщуватися повністю в плиті 1 або частково в плиті 1 і частково в ґрунті основи 2. Корисна модель реалізується наступним чином. В котловані в ґрунті основи 2 монолітно створюється в опалубці залізобетонна ребриста плита 1, причому вкладення 4 розміщуються в проектному положенні до заливки бетоном, тим самим створюючи заглиблення 3 на нижній поверхні плити. Вкладення 4 повинні бути виконані з матеріалу, модуль деформації якого менший модуля деформації ґрунтової основи 2. Це необхідно для того, щоб при роботі фундаменту ґрунт основи заповнював заглиблення 3 в фундаментній плиті, при цьому ущільнюючи вкладення 4. Це забезпечує перерозподіл реактивного тиску в ґрунті основи 2, що призводить до зниження пікових зусиль в фундаментній плиті 1, а також зменшує нерівномірність деформацій. Крім того заглиблення 3 в плиті, що розташовані радіально, виконані у формі кільцевих секторів, що призводить до виникнення арочного ефекту не тільки в напрямку секторів, а й в радіальному напрямку, що дозволяє створювати економічні конструкції фундаментів з меншими розмірами перетину та веде до зменшення витрат сталі та бетону. У порівнянні з найближчим аналогом, заявлений фундамент під споруду баштового типу забезпечує зниження матеріаломісткості та відносних деформацій на нерівномірнодеформованих основах. Запропонований фундамент під споруду баштового типу може бути використаний для передачі навантажень від споруди баштового типу на нерівномірно-деформованих основах (просадочних ґрунтах та підроблюваних територіях). 1 UA 100021 U Запропонований фундамент під споруду баштового типу відрізняється високою надійністю експлуатації на основах зі змінними фізико-механічними характеристиками, викликаними гірничими виробітками або просадочними явищами, а також підвищеною економією матеріалів на його виготовлення. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Фундамент під споруду баштового типу у формі круглої залізобетонної плити, заглибленої в ґрунт, з ребрами, оберненими в сторону зводжуваної споруди, яка має циліндричну оболонку, на яку встановлений цоколь споруди, діаметральні ребра всередині оболонки та чотири опорних ребра, розташованих під кутом 90° одне до одного, ззовні оболонки, який відрізняється тим, що плита має заглиблення у формі кільцевих секторів на нижній її поверхні, розташовані радіально і в центрі плити, а між ґрунтом основи та обернених до неї поверхнею заглиблень плити розташовані вкладення, що виконані з матеріалу, модуль деформації якого менший модуля деформації ґрунту основи. 2 UA 100021 U 3 UA 100021 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
