Конструкція будівлі гес (гаес) на м’якій основі та спосіб її спорудження

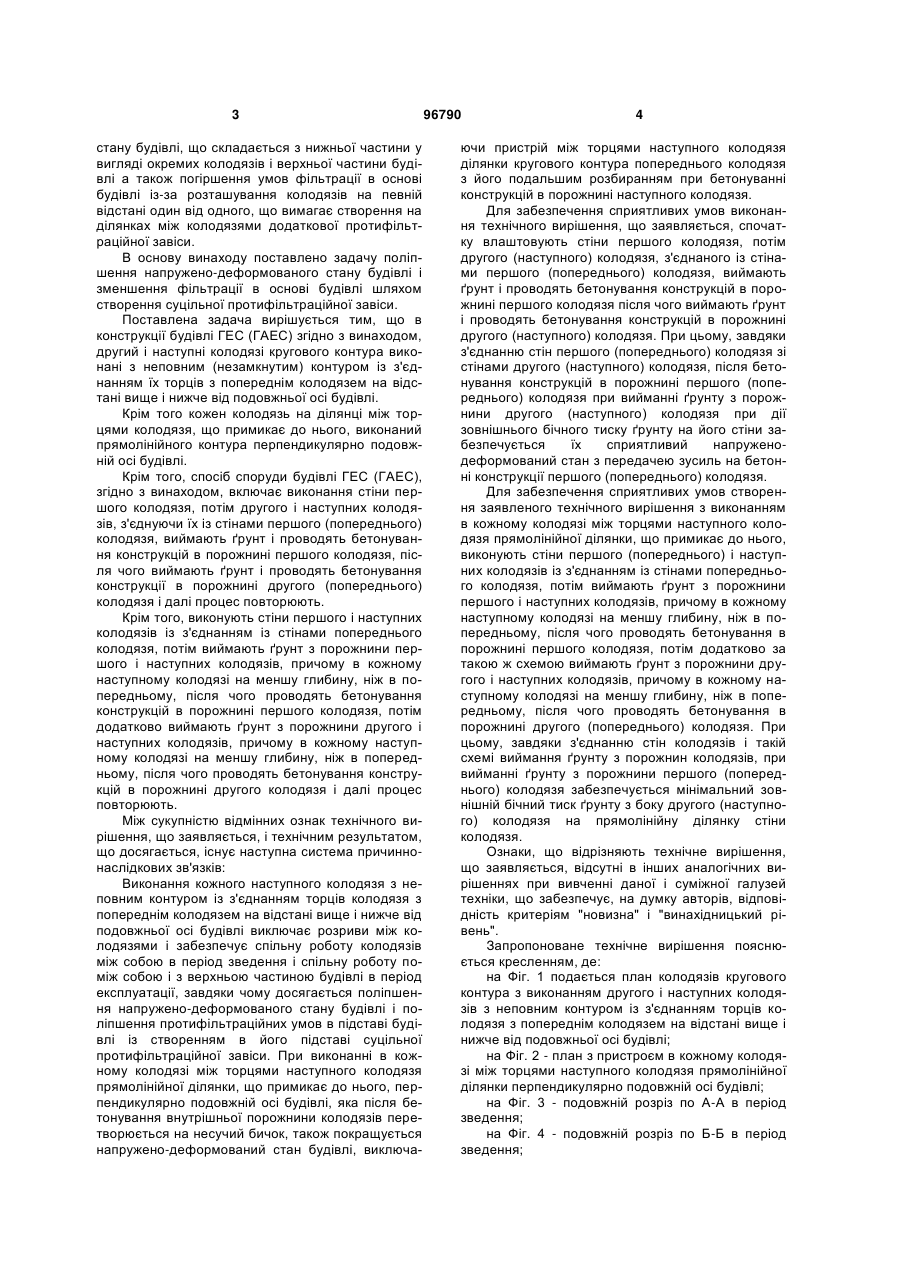

1. Конструкція будівлі ГЕС (ГАЕС) на м'якій основі, що включає нижню частину будівлі, що виконується у вигляді колодязів кругового контура, влаштованих уздовж подовжньої осі будівлі і з'єднаних з масивом верхньої частини будівлі, яка відрізняється тим, що другий і наступні колодязі кругового контура виконані з неповним контуром і з'єднані їх торцями з попереднім колодязем на відстані вище і нижче від подовжньої осі будівлі. 2. Конструкція за п. 1, яка відрізняється тим, що кожен колодязь на ділянці між торцями колодязя, C2 2 96790 1 3 стану будівлі, що складається з нижньої частини у вигляді окремих колодязів і верхньої частини будівлі а також погіршення умов фільтрації в основі будівлі із-за розташування колодязів на певній відстані один від одного, що вимагає створення на ділянках між колодязями додаткової протифільтраційної завіси. В основу винаходу поставлено задачу поліпшення напружено-деформованого стану будівлі і зменшення фільтрації в основі будівлі шляхом створення суцільної протифільтраційної завіси. Поставлена задача вирішується тим, що в конструкції будівлі ГЕС (ГАЕС) згідно з винаходом, другий і наступні колодязі кругового контура виконані з неповним (незамкнутим) контуром із з'єднанням їх торців з попереднім колодязем на відстані вище і нижче від подовжньої осі будівлі. Крім того кожен колодязь на ділянці між торцями колодязя, що примикає до нього, виконаний прямолінійного контура перпендикулярно подовжній осі будівлі. Крім того, спосіб споруди будівлі ГЕС (ГАЕС), згідно з винаходом, включає виконання стіни першого колодязя, потім другого і наступних колодязів, з'єднуючи їх із стінами першого (попереднього) колодязя, виймають ґрунт і проводять бетонування конструкцій в порожнині першого колодязя, після чого виймають ґрунт і проводять бетонування конструкції в порожнині другого (попереднього) колодязя і далі процес повторюють. Крім того, виконують стіни першого і наступних колодязів із з'єднанням із стінами попереднього колодязя, потім виймають ґрунт з порожнини першого і наступних колодязів, причому в кожному наступному колодязі на меншу глибину, ніж в попередньому, після чого проводять бетонування конструкцій в порожнині першого колодязя, потім додатково виймають ґрунт з порожнини другого і наступних колодязів, причому в кожному наступному колодязі на меншу глибину, ніж в попередньому, після чого проводять бетонування конструкцій в порожнині другого колодязя і далі процес повторюють. Між сукупністю відмінних ознак технічного вирішення, що заявляється, і технічним результатом, що досягається, існує наступна система причиннонаслідкових зв'язків: Виконання кожного наступного колодязя з неповним контуром із з'єднанням торців колодязя з попереднім колодязем на відстані вище і нижче від подовжньої осі будівлі виключає розриви між колодязями і забезпечує спільну роботу колодязів між собою в період зведення і спільну роботу поміж собою і з верхньою частиною будівлі в період експлуатації, завдяки чому досягається поліпшення напружено-деформованого стану будівлі і поліпшення протифільтраційних умов в підставі будівлі із створенням в його підставі суцільної протифільтраційної завіси. При виконанні в кожному колодязі між торцями наступного колодязя прямолінійної ділянки, що примикає до нього, перпендикулярно подовжній осі будівлі, яка після бетонування внутрішньої порожнини колодязів перетворюється на несучий бичок, також покращується напружено-деформований стан будівлі, виключа 96790 4 ючи пристрій між торцями наступного колодязя ділянки кругового контура попереднього колодязя з його подальшим розбиранням при бетонуванні конструкцій в порожнині наступного колодязя. Для забезпечення сприятливих умов виконання технічного вирішення, що заявляється, спочатку влаштовують стіни першого колодязя, потім другого (наступного) колодязя, з'єднаного із стінами першого (попереднього) колодязя, виймають ґрунт і проводять бетонування конструкцій в порожнині першого колодязя після чого виймають ґрунт і проводять бетонування конструкцій в порожнині другого (наступного) колодязя. При цьому, завдяки з'єднанню стін першого (попереднього) колодязя зі стінами другого (наступного) колодязя, після бетонування конструкцій в порожнині першого (попереднього) колодязя при вийманні ґрунту з порожнини другого (наступного) колодязя при дії зовнішнього бічного тиску ґрунту на його стіни забезпечується їх сприятливий напруженодеформований стан з передачею зусиль на бетонні конструкції першого (попереднього) колодязя. Для забезпечення сприятливих умов створення заявленого технічного вирішення з виконанням в кожному колодязі між торцями наступного колодязя прямолінійної ділянки, що примикає до нього, виконують стіни першого (попереднього) і наступних колодязів із з'єднанням із стінами попереднього колодязя, потім виймають ґрунт з порожнини першого і наступних колодязів, причому в кожному наступному колодязі на меншу глибину, ніж в попередньому, після чого проводять бетонування в порожнині першого колодязя, потім додатково за такою ж схемою виймають ґрунт з порожнини другого і наступних колодязів, причому в кожному наступному колодязі на меншу глибину, ніж в попередньому, після чого проводять бетонування в порожнині другого (попереднього) колодязя. При цьому, завдяки з'єднанню стін колодязів і такій схемі виймання ґрунту з порожнин колодязів, при вийманні ґрунту з порожнини першого (попереднього) колодязя забезпечується мінімальний зовнішній бічний тиск ґрунту з боку другого (наступного) колодязя на прямолінійну ділянку стіни колодязя. Ознаки, що відрізняють технічне вирішення, що заявляється, відсутні в інших аналогічних вирішеннях при вивченні даної і суміжної галузей техніки, що забезпечує, на думку авторів, відповідність критеріям "новизна" і "винахідницький рівень". Запропоноване технічне вирішення пояснюється кресленням, де: на Фіг. 1 подається план колодязів кругового контура з виконанням другого і наступних колодязів з неповним контуром із з'єднанням торців колодязя з попереднім колодязем на відстані вище і нижче від подовжньої осі будівлі; на Фіг. 2 - план з пристроєм в кожному колодязі між торцями наступного колодязя прямолінійної ділянки перпендикулярно подовжній осі будівлі; на Фіг. 3 - подовжній розріз по А-А в період зведення; на Фіг. 4 - подовжній розріз по Б-Б в період зведення; 5 на Фіг. 5 - подовжній розріз верхньої частини будівлі після зведення. Конструкція будівлі ГЕС (ГАЕС) на м'якій основі включає нижню частину будівлі у вигляді колодязів кругового контура, причому перший колодязь 1 виконаний з повним контуром, а другий і кожен наступний колодязь 2 виконані з неповним контуром із з'єднанням торців 3 колодязів 2 з попереднім колодязем на відстані вище і нижче від подовжньої осі будівлі 4. Так само, колодязі 1 і 2 виконані з прямолінійною ділянкою 5 між торцями колодязя, що примикає до них, причому прямолінійна ділянка 5 перпендикулярна подовжній осі 4. Колодязі 1 і 2 споруджуються з поверхні котловану 6 методом "стіна в ґрунті", наприклад, у вигляді пересічних бетонних паль з утворенням в ґрунту суцільних стін колодязя. Стіни другого і наступних колодязів 2 з'єднують із стінами першого (попереднього) колодязя. Потім виймають ґрунт з порожнини першого колодязя 1 і проводять бетонування конструкцій 7 в його порожнині, після чого процес повторюють. Також, при спорудженні конструкції колодязів з прямолінійною ділянкою 5 виймають ґрунт з поро 96790 6 жнини першого і подальшого колодязів, причому в кожному наступному колодязі 2 на меншу глибину 8, ніж в попередньому. Після виконання нижньої частини 9 будівлі у вигляді з'єднаних між собою колодязів 1 і 2 з бетонуванням в їх порожнині конструкцій 7 проводять бетонування верхньої частини 10 будівлі з утворенням єдиної конструкції будівлі і із забезпеченням в конструкції будівлі спільної роботи колодязів, що створюють нижню частину 9 будівлі, між собою і з верхньою частиною 10 будівлі і з утворенням стінами колодязів суцільної протифільтраційної завіси 11 в основі будівлі. При дії експлуатаційних навантажень на таку будівлю забезпечується спільна робота всіх частин будівлі із сприйняттям зусиль повним перерізом, що включає верхню 10 і нижню 9 частини будівлі, завдяки чому покращується його напруженодеформований стан і відповідно зменшується армування, а завдяки створенню стінами колодязів 1 і 2 суцільної протифільтраційної завіси 11 в основі будівлі покращуються протифільтраційні умови в основі. 7 Комп’ютерна верстка І. Скворцова 96790 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
