Конструкція зовнішньої стіни будівлі з тепловим і теплоінерційним бар’єрами
Номер патенту: 41188
Опубліковано: 12.05.2009
Автори: Кузич Олександр Романович, Кузич Роман Васильович, Кузич Роман Романович
Формула / Реферат
1. Конструкція зовнішньої стіни будівлі з тепловим і теплоінерційним бар'єрами, що включає фасадний шар панельного утеплення, несучий конструкційний шар, внутрішній шар панельного утеплення, яка відрізняється тим, що між фасадним шаром панельного утеплення і несучим конструкційним шаром додатково встановлено тепловий бар'єр з труб-змійовиків, в які за допомогою циркуляційної помпи подають рідину з підґрунтового теплообмінника, а між внутрішнім шаром панельного утеплення і несучим конструкційним - теплоінерційний бар'єр.
2. Конструкція за п. 1, яка відрізняється тим, що як несучий конструкційний шар використовують енергоефективні збірні блоки з трубами-змійовиками, з'єднаними з ґрунтовим теплообмінником.
Текст

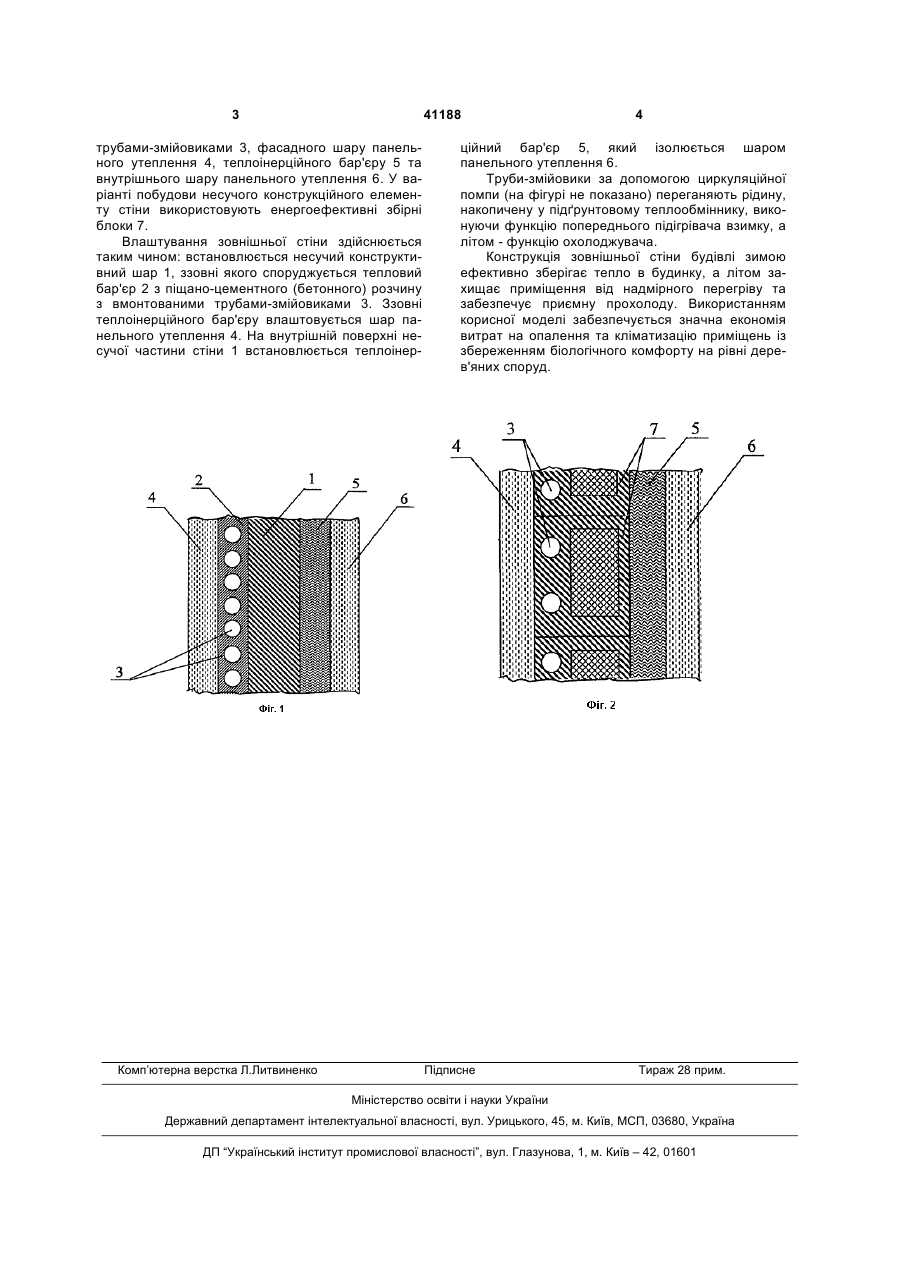

1. Конструкція зовнішньої стіни будівлі з тепловим і теплоінерційним бар'єрами, що включає фасадний шар панельного утеплення, несучий конструкційний шар, внутрішній шар панельного 3 41188 трубами-змійовиками 3, фасадного шару панельного утеплення 4, теплоінерційного бар'єру 5 та внутрішнього шару панельного утеплення 6. У варіанті побудови несучого конструкційного елементу стіни використовують енергоефективні збірні блоки 7. Влаштування зовнішньої стіни здійснюється таким чином: встановлюється несучий конструктивний шар 1, ззовні якого споруджується тепловий бар'єр 2 з піщано-цементного (бетонного) розчину з вмонтованими трубами-змійовиками 3. Ззовні теплоінерційного бар'єру влаштовується шар панельного утеплення 4. На внутрішній поверхні несучої частини стіни 1 встановлюється теплоінер Комп’ютерна верстка Л.Литвиненко 4 ційний бар'єр 5, який ізолюється шаром панельного утеплення 6. Труби-змійовики за допомогою циркуляційної помпи (на фігурі не показано) переганяють рідину, накопичену у підґрунтовому теплообміннику, виконуючи функцію попереднього підігрівача взимку, а літом - функцію охолоджувача. Конструкція зовнішньої стіни будівлі зимою ефективно зберігає тепло в будинку, а літом захищає приміщення від надмірного перегріву та забезпечує приємну прохолоду. Використанням корисної моделі забезпечується значна економія витрат на опалення та кліматизацію приміщень із збереженням біологічного комфорту на рівні дерев'яних споруд. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStructure of outer wall of building with heat and thermo-inertial barriers
Автори англійськоюKuzych Roman Vasyliovych, Kuzych Roman Romanovych, Kuzych Oleksandr Romanovych
Назва патенту російськоюКонструкция внешней стены здания с тепловым и теплоинерционным барьерами
Автори російськоюКузич Роман Васильевич, Кузич Роман Романович, Кузич Александр Романович
МПК / Мітки
МПК: E04B 1/00
Мітки: теплоінерційним, зовнішньої, бар'єрами, будівлі, стіни, тепловим, конструкція
