Спосіб реконструювання плоского та/або скатного плоского даху будівлі та конструкція плоского та/або скатного плоского даху будівлі

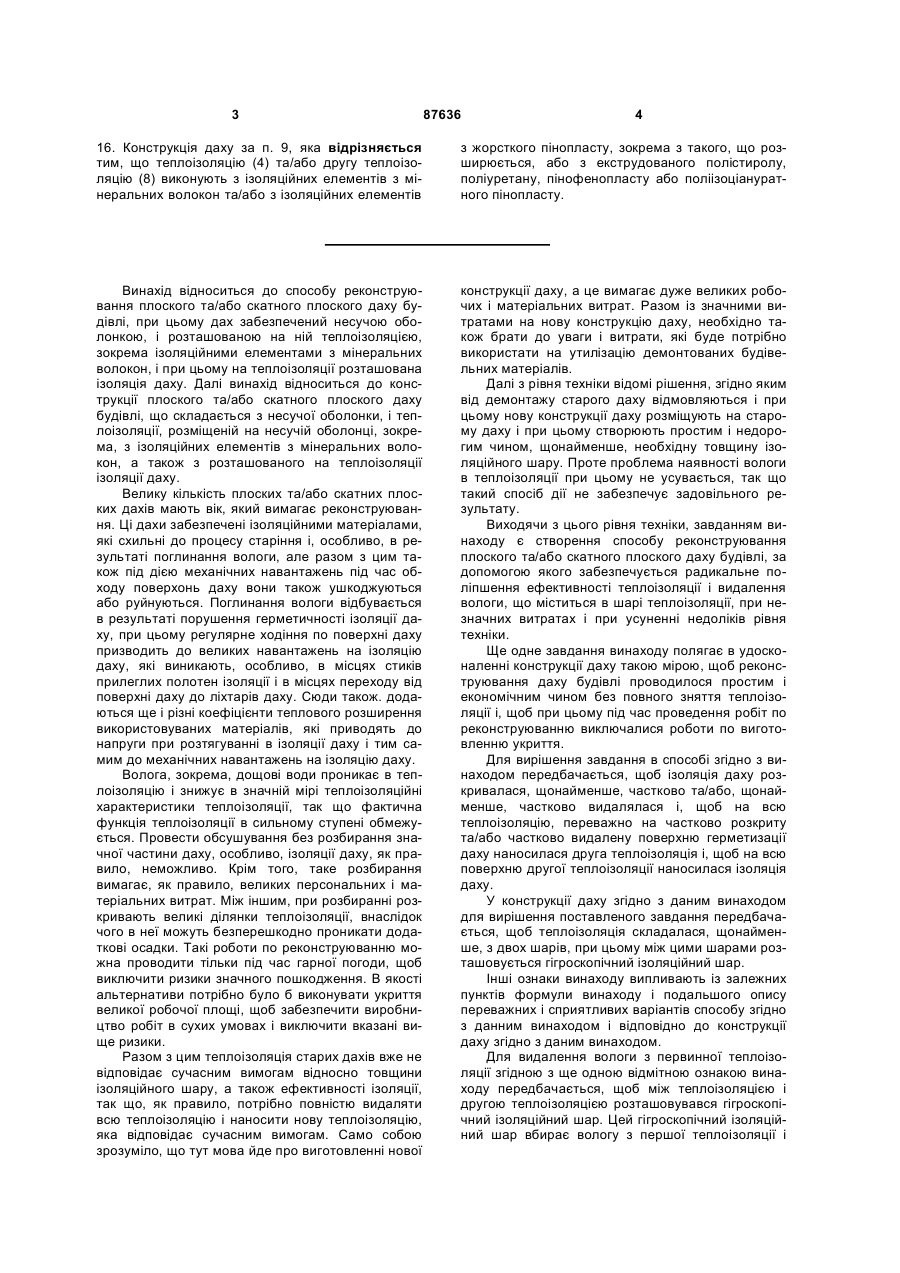

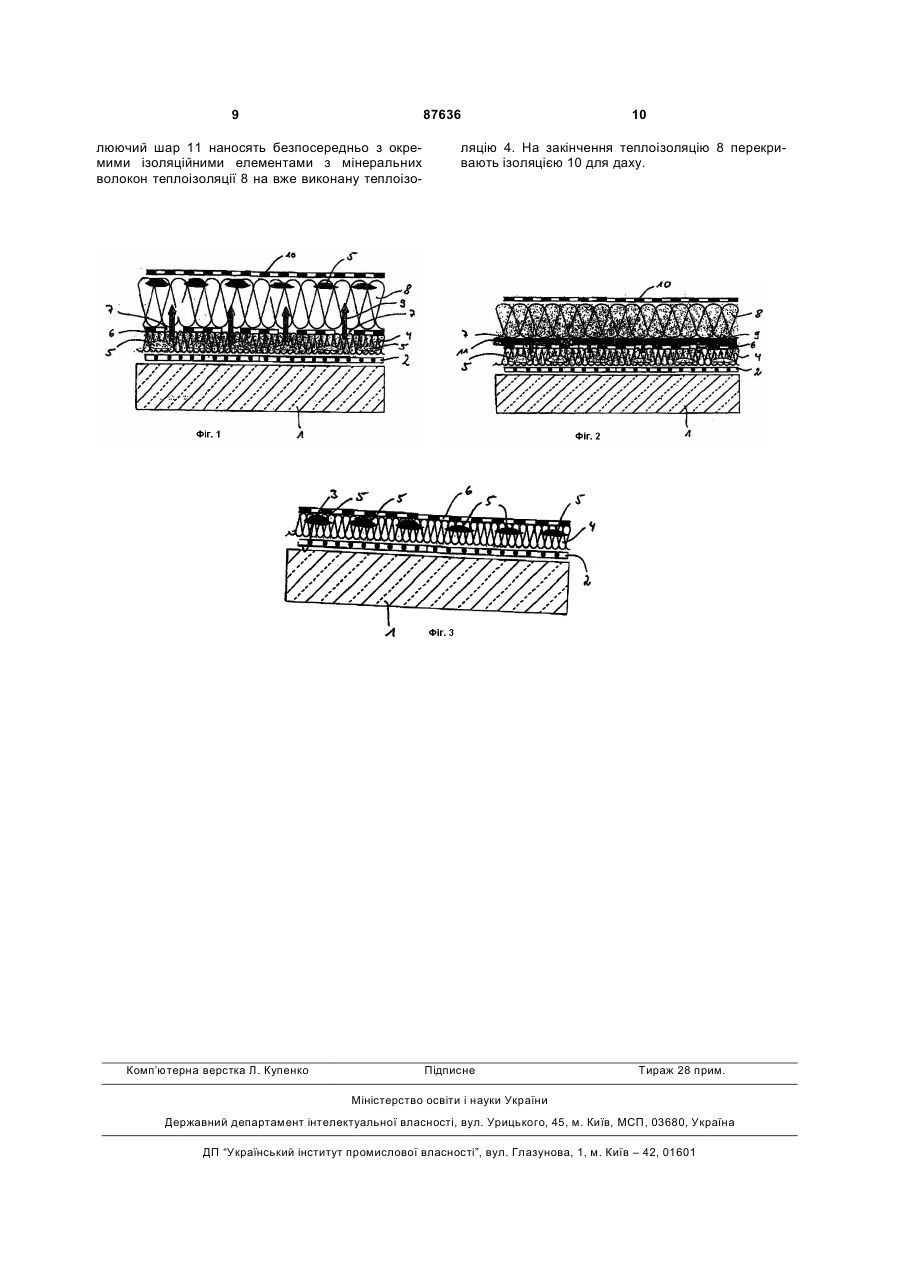

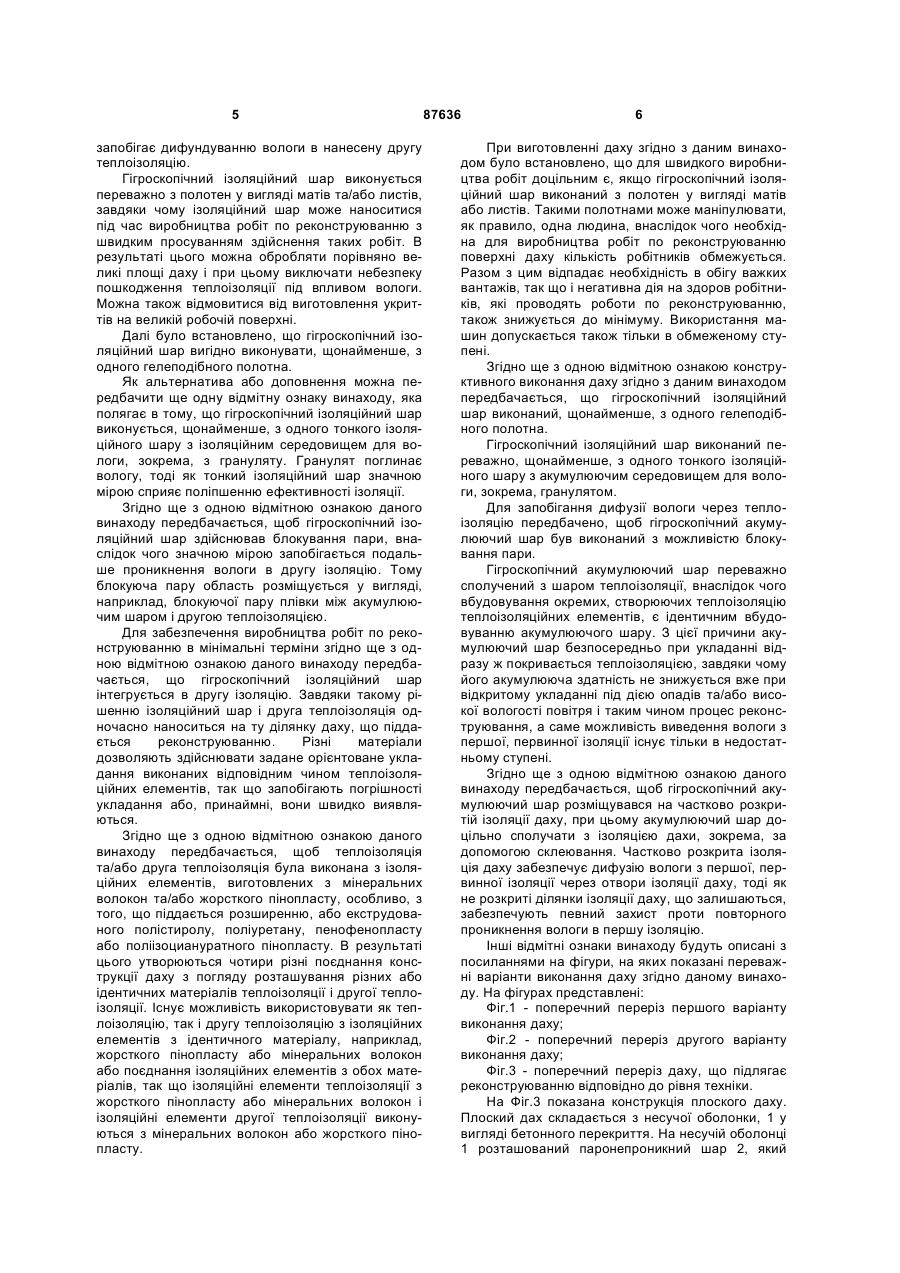

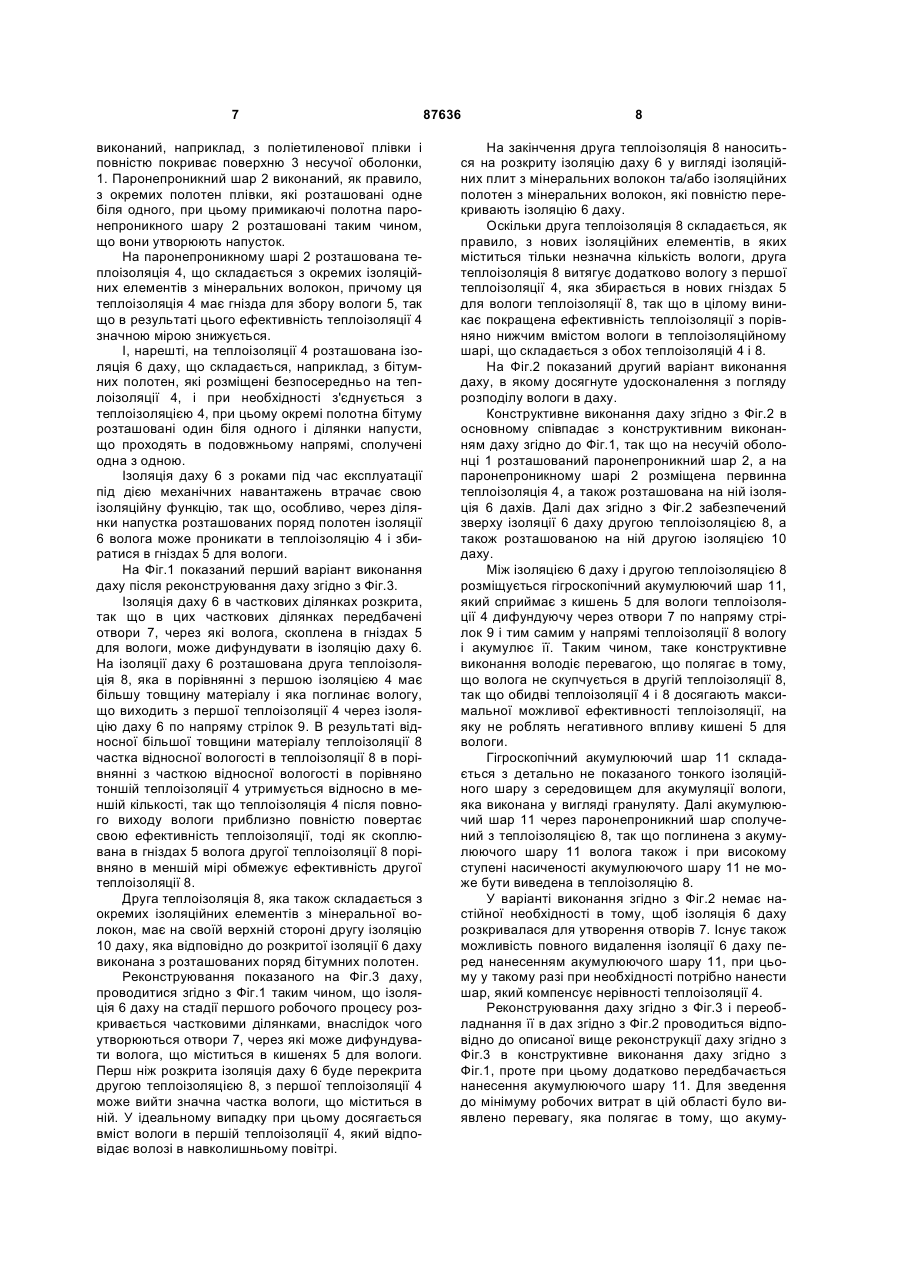

1. Спосіб реконструювання плоского та/або скатного плоского даху будівлі, при цьому дах забезпечений несучою оболонкою і розташованою на ній теплоізоляцією, зокрема ізоляційними елементами з мінеральних волокон, і при цьому на теплоізоляції розташована ізоляція даху, який відрізняється тим, що ізоляцію (6) даху принаймні частково розкривають та/або частково видаляють, при цьому на теплоізоляцію (4), переважно на частково розкриту та/або частково видалену ізоляцію (6) даху, наносять на всю поверхню другу теплоізоляцію (8), причому на другу теплоізоляцію (8) наносять на всю поверхню ізоляцію (10) даху. 2. Спосіб за п. 1, який відрізняється тим, що між теплоізоляцією (4) і другою теплоізоляцією (8) розташовують гігроскопічний акумулюючий шар (11). 3. Спосіб за п. 2, який відрізняється тим, що гігроскопічний акумулюючий шар (11) виконують з полотен у вигляді матів та/або листів. 4. Спосіб за п. 3, який відрізняється тим, що гігроскопічний акумулюючий шар (11) виконують щонайменше з одного гелеподібного полотна. 5. Спосіб за п. 2, який відрізняється тим, що гігроскопічний акумулюючий шар (11) виконують щонайменше з тонкого ізоляційного шару з акумулюючим середовищем для вологи, зокрема з грануляту. 6. Спосіб за п. 2, який відрізняється тим, що гігроскопічний акумулюючий шар (11) виконують паронепроникним. 2 (19) 1 3 87636 4 16. Конструкція даху за п. 9, яка відрізняється тим, що теплоізоляцію (4) та/або другу теплоізоляцію (8) виконують з ізоляційних елементів з мінеральних волокон та/або з ізоляційних елементів з жорсткого пінопласту, зокрема з такого, що розширюється, або з екструдованого полістиролу, поліуретану, пінофенопласту або поліізоціануратного пінопласту. Винахід відноситься до способу реконструювання плоского та/або скатного плоского даху будівлі, при цьому дах забезпечений несучою оболонкою, і розташованою на ній теплоізоляцією, зокрема ізоляційними елементами з мінеральних волокон, і при цьому на теплоізоляції розташована ізоляція даху. Далі винахід відноситься до конструкції плоского та/або скатного плоского даху будівлі, що складається з несучої оболонки, і теплоізоляції, розміщеній на несучій оболонці, зокрема, з ізоляційних елементів з мінеральних волокон, а також з розташованого на теплоізоляції ізоляції даху. Велику кількість плоских та/або скатних плоских дахів мають вік, який вимагає реконструювання. Ці дахи забезпечені ізоляційними матеріалами, які схильні до процесу старіння і, особливо, в результаті поглинання вологи, але разом з цим також під дією механічних навантажень під час обходу поверхонь даху вони також ушкоджуються або руйнуються. Поглинання вологи відбувається в результаті порушення герметичності ізоляції даху, при цьому регулярне ходіння по поверхні даху призводить до великих навантажень на ізоляцію даху, які виникають, особливо, в місцях стиків прилеглих полотен ізоляції і в місцях переходу від поверхні даху до ліхтарів даху. Сюди також. додаються ще і різні коефіцієнти теплового розширення використовуваних матеріалів, які приводять до напруги при розтягуванні в ізоляції даху і тим самим до механічних навантажень на ізоляцію даху. Волога, зокрема, дощові води проникає в теплоізоляцію і знижує в значній мірі теплоізоляційні характеристики теплоізоляції, так що фактична функція теплоізоляції в сильному ступені обмежується. Провести обсушування без розбирання значної частини даху, особливо, ізоляції даху, як правило, неможливо. Крім того, таке розбирання вимагає, як правило, великих персональних і матеріальних витрат. Між іншим, при розбиранні розкривають великі ділянки теплоізоляції, внаслідок чого в неї можуть безперешкодно проникати додаткові осадки. Такі роботи по реконструюванню можна проводити тільки під час гарної погоди, щоб виключити ризики значного пошкодження. В якості альтернативи потрібно було б виконувати укриття великої робочої площі, щоб забезпечити виробництво робіт в сухих умовах і виключити вказані вище ризики. Разом з цим теплоізоляція старих дахів вже не відповідає сучасним вимогам відносно товщини ізоляційного шару, а також ефективності ізоляції, так що, як правило, потрібно повністю видаляти всю теплоізоляцію і наносити нову теплоізоляцію, яка відповідає сучасним вимогам. Само собою зрозуміло, що тут мова йде про виготовленні нової конструкції даху, а це вимагає дуже великих робочих і матеріальних витрат. Разом із значними витратами на нову конструкцію даху, необхідно також брати до уваги і витрати, які буде потрібно використати на утилізацію демонтованих будівельних матеріалів. Далі з рівня техніки відомі рішення, згідно яким від демонтажу старого даху відмовляються і при цьому нову конструкції даху розміщують на старому даху і при цьому створюють простим і недорогим чином, щонайменше, необхідну товщину ізоляційного шару. Проте проблема наявності вологи в теплоізоляції при цьому не усувається, так що такий спосіб дії не забезпечує задовільного результату. Виходячи з цього рівня техніки, завданням винаходу є створення способу реконструювання плоского та/або скатного плоского даху будівлі, за допомогою якого забезпечується радикальне поліпшення ефективності теплоізоляції і видалення вологи, що міститься в шарі теплоізоляції, при незначних витратах і при усуненні недоліків рівня техніки. Ще одне завдання винаходу полягає в удосконаленні конструкції даху такою мірою, щоб реконструювання даху будівлі проводилося простим і економічним чином без повного зняття теплоізоляції і, щоб при цьому під час проведення робіт по реконструюванню виключалися роботи по виготовленню укриття. Для вирішення завдання в способі згідно з винаходом передбачається, щоб ізоляція даху розкривалася, щонайменше, частково та/або, щонайменше, частково видалялася і, щоб на всю теплоізоляцію, переважно на частково розкриту та/або частково видалену поверхню герметизації даху наносилася друга теплоізоляція і, щоб на всю поверхню другої теплоізоляції наносилася ізоляція даху. У конструкції даху згідно з даним винаходом для вирішення поставленого завдання передбачається, щоб теплоізоляція складалася, щонайменше, з двох шарів, при цьому між цими шарами розташовується гігроскопічний ізоляційний шар. Інші ознаки винаходу випливають із залежних пунктів формули винаходу і подальшого опису переважних і сприятливих варіантів способу згідно з данним винаходом і відповідно до конструкції даху згідно з даним винаходом. Для видалення вологи з первинної теплоізоляції згідною з ще одною відмітною ознакою винаходу передбачається, щоб між теплоізоляцією і другою теплоізоляцією розташовувався гігроскопічний ізоляційний шар. Цей гігроскопічний ізоляційний шар вбирає вологу з першої теплоізоляції і 5 запобігає дифундуванню вологи в нанесену другу теплоізоляцію. Гігроскопічний ізоляційний шар виконується переважно з полотен у вигляді матів та/або листів, завдяки чому ізоляційний шар може наноситися під час виробництва робіт по реконструюванню з швидким просуванням здійснення таких робіт. В результаті цього можна обробляти порівняно великі площі даху і при цьому виключати небезпеку пошкодження теплоізоляції під впливом вологи. Можна також відмовитися від виготовлення укриттів на великій робочій поверхні. Далі було встановлено, що гігроскопічний ізоляційний шар вигідно виконувати, щонайменше, з одного гелеподібного полотна. Як альтернатива або доповнення можна передбачити ще одну відмітну ознаку винаходу, яка полягає в тому, що гігроскопічний ізоляційний шар виконується, щонайменше, з одного тонкого ізоляційного шару з ізоляційним середовищем для вологи, зокрема, з грануляту. Гранулят поглинає вологу, тоді як тонкий ізоляційний шар значною мірою сприяє поліпшенню ефективності ізоляції. Згідно ще з одною відмітною ознакою даного винаходу передбачається, щоб гігроскопічний ізоляційний шар здійснював блокування пари, внаслідок чого значною мірою запобігається подальше проникнення вологи в другу ізоляцію. Тому блокуюча пару область розміщується у вигляді, наприклад, блокуючої пару плівки між акумулюючим шаром і другою теплоізоляцією. Для забезпечення виробництва робіт по реконструюванню в мінімальні терміни згідно ще з одною відмітною ознакою даного винаходу передбачається, що гігроскопічний ізоляційний шар інтегрується в другу ізоляцію. Завдяки такому рішенню ізоляційний шар і друга теплоізоляція одночасно наноситься на ту ділянку даху, що піддається реконструюванню. Різні матеріали дозволяють здійснювати задане орієнтоване укладання виконаних відповідним чином теплоізоляційних елементів, так що запобігають погрішності укладання або, принаймні, вони швидко виявляються. Згідно ще з одною відмітною ознакою даного винаходу передбачається, щоб теплоізоляція та/або друга теплоізоляція була виконана з ізоляційних елементів, виготовлених з мінеральних волокон та/або жорсткого пінопласту, особливо, з того, що піддається розширенню, або екструдованого полістиролу, поліуретану, пенофенопласту або поліізоциануратного пінопласту. В результатіцього утворюються чотири різні поєднання конструкції даху з погляду розташування різних або ідентичних матеріалів теплоізоляції і другої теплоізоляції. Існує можливість використовувати як теплоізоляцію, так і другу теплоізоляцію з ізоляційних елементів з ідентичного матеріалу, наприклад, жорсткого пінопласту або мінеральних волокон або поєднання ізоляційних елементів з обох матеріалів, так що ізоляційні елементи теплоізоляції з жорсткого пінопласту або мінеральних волокон і ізоляційні елементи другої теплоізоляції виконуються з мінеральних волокон або жорсткого пінопласту. 87636 6 При виготовленні даху згідно з даним винаходом було встановлено, що для швидкого виробництва робіт доцільним є, якщо гігроскопічний ізоляційний шар виконаний з полотен у вигляді матів або листів. Такими полотнами може маніпулювати, як правило, одна людина, внаслідок чого необхідна для виробництва робіт по реконструюванню поверхні даху кількість робітників обмежується. Разом з цим відпадає необхідність в обігу важких вантажів, так що і негативна дія на здоров робітників, які проводять роботи по реконструюванню, також знижується до мінімуму. Використання машин допускається також тільки в обмеженому ступені. Згідно ще з одною відмітною ознакою конструктивного виконання даху згідно з даним винаходом передбачається, що гігроскопічний ізоляційний шар виконаний, щонайменше, з одного гелеподібного полотна. Гігроскопічний ізоляційний шар виконаний переважно, щонайменше, з одного тонкого ізоляційного шару з акумулюючим середовищем для вологи, зокрема, гранулятом. Для запобігання дифузії вологи через теплоізоляцію передбачено, щоб гігроскопічний акумулюючий шар був виконаний з можливістю блокування пари. Гігроскопічний акумулюючий шар переважно сполучений з шаром теплоізоляції, внаслідок чого вбудовування окремих, створюючих теплоізоляцію теплоізоляційних елементів, є ідентичним вбудовуванню акумулюючого шару. З цієї причини акумулюючий шар безпосередньо при укладанні відразу ж покривається теплоізоляцією, завдяки чому його акумулююча здатність не знижується вже при відкритому укладанні під дією опадів та/або високої вологості повітря і таким чином процес реконструювання, а саме можливість виведення вологи з першої, первинної ізоляції існує тільки в недостатньому ступені. Згідно ще з одною відмітною ознакою даного винаходу передбачається, щоб гігроскопічний акумулюючий шар розміщувався на частково розкритій ізоляції даху, при цьому акумулюючий шар доцільно сполучати з ізоляцією дахи, зокрема, за допомогою склеювання. Частково розкрита ізоляція даху забезпечує дифузію вологи з першої, первинної ізоляції через отвори ізоляції даху, тоді як не розкриті ділянки ізоляції даху, що залишаються, забезпечують певний захист проти повторного проникнення вологи в першу ізоляцію. Інші відмітні ознаки винаходу будуть описані з посиланнями на фігури, на яких показані переважні варіанти виконання даху згідно даному винаходу. На фігурах представлені: Фіг.1 - поперечний переріз першого варіанту виконання даху; Фіг.2 - поперечний переріз другого варіанту виконання даху; Фіг.3 - поперечний переріз даху, що підлягає реконструюванню відповідно до рівня техніки. На Фіг.3 показана конструкція плоского даху. Плоский дах складається з несучої оболонки, 1 у вигляді бетонного перекриття. На несучій оболонці 1 розташований паронепроникний шар 2, який 7 виконаний, наприклад, з поліетиленової плівки і повністю покриває поверхню 3 несучої оболонки, 1. Паронепроникний шар 2 виконаний, як правило, з окремих полотен плівки, які розташовані одне біля одного, при цьому примикаючі полотна паронепроникного шару 2 розташовані таким чином, що вони утворюють напусток. На паронепроникному шарі 2 розташована теплоізоляція 4, що складається з окремих ізоляційних елементів з мінеральних волокон, причому ця теплоізоляція 4 має гнізда для збору вологи 5, так що в результаті цього ефективність теплоізоляції 4 значною мірою знижується. І, нарешті, на теплоізоляції 4 розташована ізоляція 6 даху, що складається, наприклад, з бітумних полотен, які розміщені безпосередньо на теплоізоляції 4, і при необхідності з'єднується з теплоізоляцією 4, при цьому окремі полотна бітуму розташовані один біля одного і ділянки напусти, що проходять в подовжньому напрямі, сполучені одна з одною. Ізоляція даху 6 з роками під час експлуатації під дією механічних навантажень втрачає свою ізоляційну функцію, так що, особливо, через ділянки напустка розташованих поряд полотен ізоляції 6 волога може проникати в теплоізоляцію 4 і збиратися в гніздах 5 для вологи. На Фіг.1 показаний перший варіант виконання даху після реконструювання даху згідно з Фіг.3. Ізоляція даху 6 в часткових ділянках розкрита, так що в цих часткових ділянках передбачені отвори 7, через які волога, скоплена в гніздах 5 для вологи, може дифундувати в ізоляцію даху 6. На ізоляції даху 6 розташована друга теплоізоляція 8, яка в порівнянні з першою ізоляцією 4 має більшу товщину матеріалу і яка поглинає вологу, що виходить з першої теплоізоляції 4 через ізоляцію даху 6 по напряму стрілок 9. В результаті відносної більшої товщини матеріалу теплоізоляції 8 частка відносної вологості в теплоізоляції 8 в порівнянні з часткою відносної вологості в порівняно тоншій теплоізоляції 4 утримується відносно в меншій кількості, так що теплоізоляція 4 після повного виходу вологи приблизно повністю повертає свою ефективність теплоізоляції, тоді як скоплювана в гніздах 5 волога другої теплоізоляції 8 порівняно в меншій мірі обмежує ефективність другої теплоізоляції 8. Друга теплоізоляція 8, яка також складається з окремих ізоляційних елементів з мінеральної волокон, має на своїй верхній стороні другу ізоляцію 10 даху, яка відповідно до розкритої ізоляції 6 даху виконана з розташованих поряд бітумних полотен. Реконструювання показаного на Фіг.3 даху, проводитися згідно з Фіг.1 таким чином, що ізоляція 6 даху на стадії першого робочого процесу розкривається частковими ділянками, внаслідок чого утворюються отвори 7, через які може дифундувати волога, що міститься в кишенях 5 для вологи. Перш ніж розкрита ізоляція даху 6 буде перекрита другою теплоізоляцією 8, з першої теплоізоляції 4 може вийти значна частка вологи, що міститься в ній. У ідеальному випадку при цьому досягається вміст вологи в першій теплоізоляції 4, який відповідає волозі в навколишньому повітрі. 87636 8 На закінчення друга теплоізоляція 8 наноситься на розкриту ізоляцію даху 6 у вигляді ізоляційних плит з мінеральних волокон та/або ізоляційних полотен з мінеральних волокон, які повністю перекривають ізоляцію 6 даху. Оскільки друга теплоізоляція 8 складається, як правило, з нових ізоляційних елементів, в яких міститься тільки незначна кількість вологи, друга теплоізоляція 8 витягує додатково вологу з першої теплоізоляції 4, яка збирається в нових гніздах 5 для вологи теплоізоляції 8, так що в цілому виникає покращена ефективність теплоізоляції з порівняно нижчим вмістом вологи в теплоізоляційному шарі, що складається з обох теплоізоляцій 4 і 8. На Фіг.2 показаний другий варіант виконання даху, в якому досягнуте удосконалення з погляду розподілу вологи в даху. Конструктивне виконання даху згідно з Фіг.2 в основному співпадає з конструктивним виконанням даху згідно до Фіг.1, так що на несучій оболонці 1 розташований паронепроникний шар 2, а на паронепроникному шарі 2 розміщена первинна теплоізоляція 4, а також розташована на ній ізоляція 6 дахів. Далі дах згідно з Фіг.2 забезпечений зверху ізоляції 6 даху другою теплоізоляцією 8, а також розташованою на ній другою ізоляцією 10 даху. Між ізоляцією 6 даху і другою теплоізоляцією 8 розміщується гігроскопічний акумулюючий шар 11, який сприймає з кишень 5 для вологи теплоізоляції 4 дифундуючу через отвори 7 по напряму стрілок 9 і тим самим у напрямі теплоізоляції 8 вологу і акумулює її. Таким чином, таке конструктивне виконання володіє перевагою, що полягає в тому, що волога не скупчується в другій теплоізоляції 8, так що обидві теплоізоляції 4 і 8 досягають максимальної можливої ефективності теплоізоляції, на яку не роблять негативного впливу кишені 5 для вологи. Гігроскопічний акумулюючий шар 11 складається з детально не показаного тонкого ізоляційного шару з середовищем для акумуляції вологи, яка виконана у вигляді грануляту. Далі акумулюючий шар 11 через паронепроникний шар сполучений з теплоізоляцією 8, так що поглинена з акумулюючого шару 11 волога також і при високому ступені насиченості акумулюючого шару 11 не може бути виведена в теплоізоляцію 8. У варіанті виконання згідно з Фіг.2 немає настійної необхідності в тому, щоб ізоляція 6 даху розкривалася для утворення отворів 7. Існує також можливість повного видалення ізоляції 6 даху перед нанесенням акумулюючого шару 11, при цьому у такому разі при необхідності потрібно нанести шар, який компенсує нерівності теплоізоляції 4. Реконструювання даху згідно з Фіг.3 і переобладнання її в дах згідно з Фіг.2 проводиться відповідно до описаної вище реконструкції даху згідно з Фіг.3 в конструктивне виконання даху згідно з Фіг.1, проте при цьому додатково передбачається нанесення акумулюючого шару 11. Для зведення до мінімуму робочих витрат в цій області було виявлено перевагу, яка полягає в тому, що акуму 9 87636 люючий шар 11 наносять безпосередньо з окремими ізоляційними елементами з мінеральних волокон теплоізоляції 8 на вже виконану теплоізо Комп’ютерна верстка Л. Купенко 10 ляцію 4. На закінчення теплоізоляцію 8 перекривають ізоляцією 10 для даху. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
