Електронний стрілецький тренажер

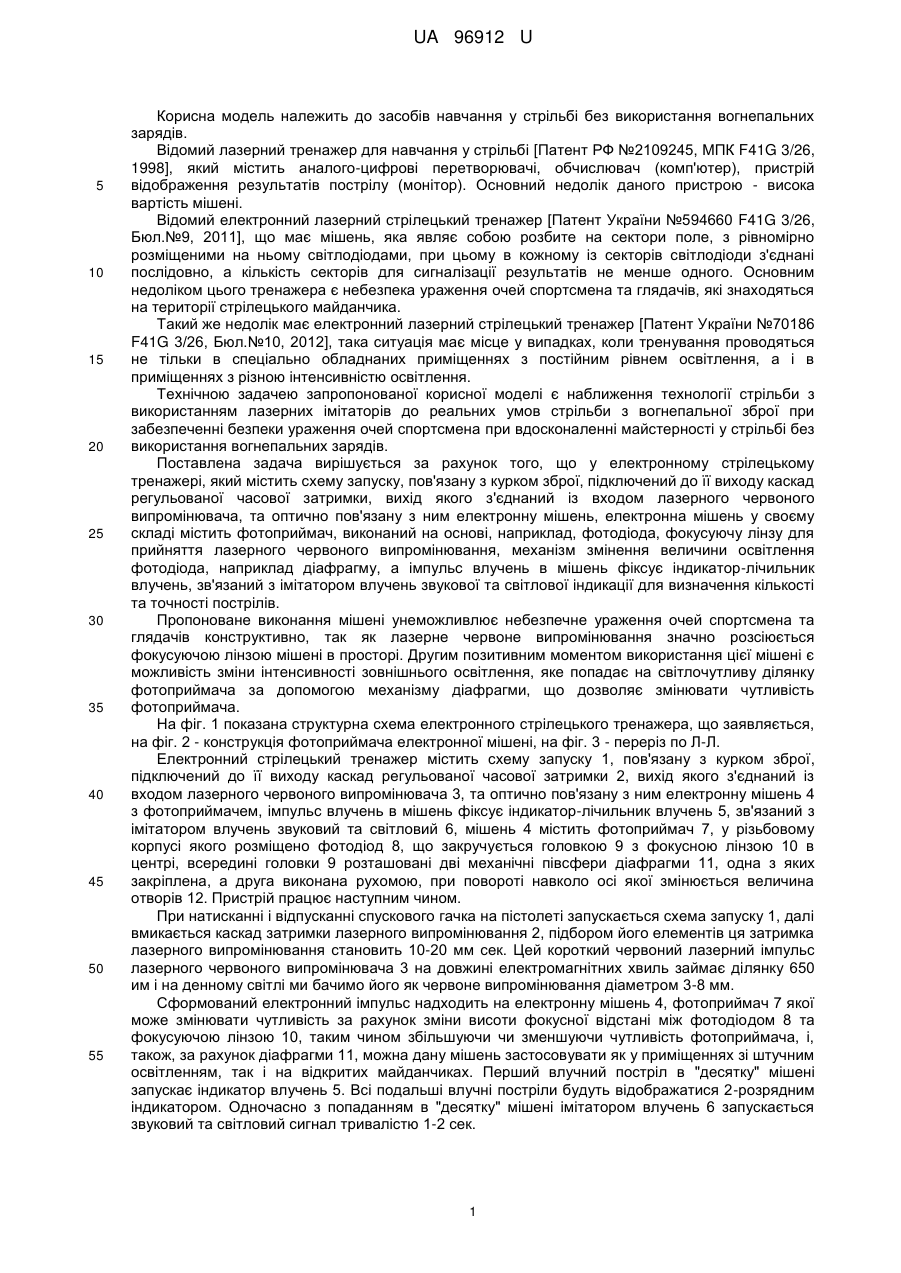

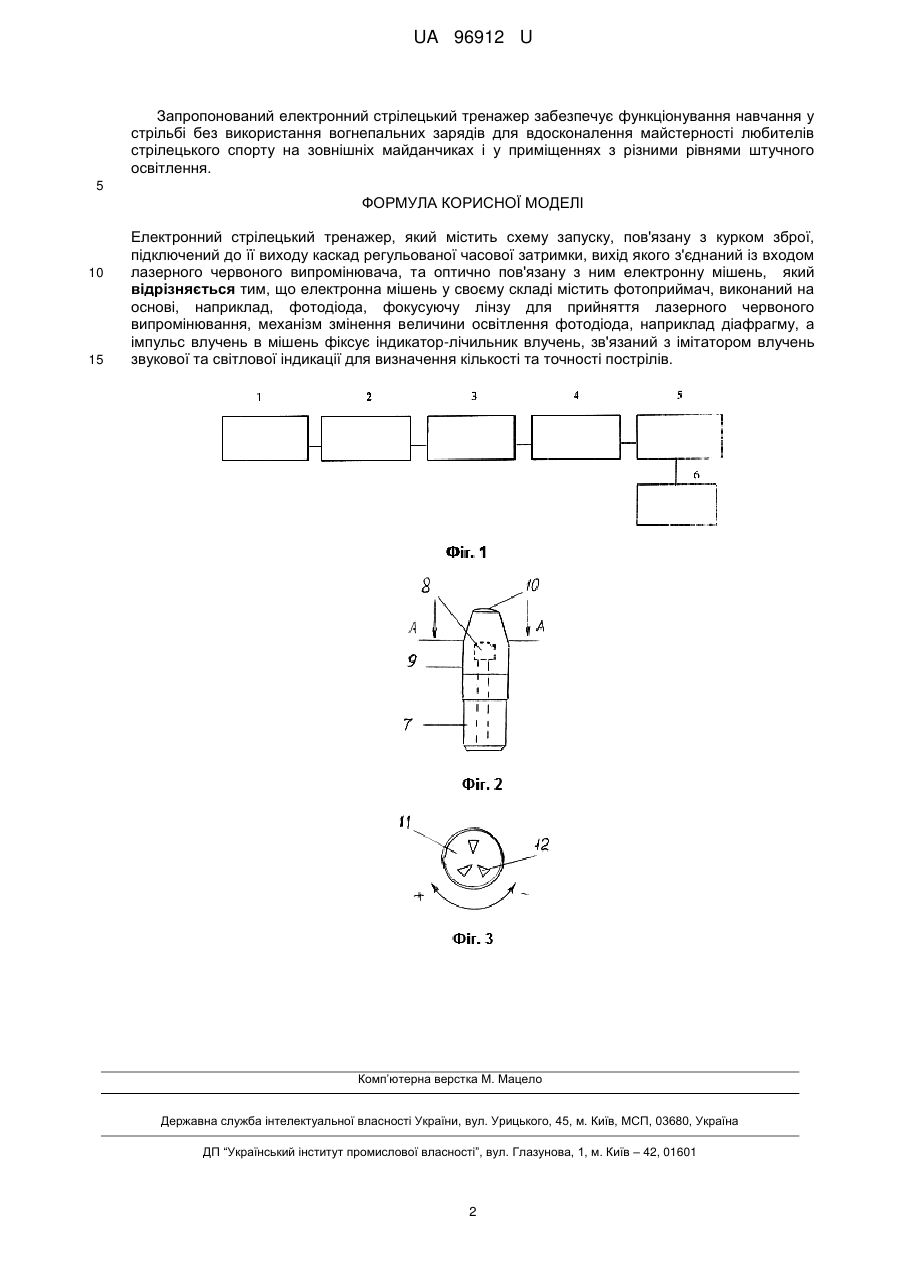

Реферат: UA 96912 U UA 96912 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів навчання у стрільбі без використання вогнепальних зарядів. Відомий лазерний тренажер для навчання у стрільбі [Патент РФ №2109245, МПК F41G 3/26, 1998], який містить аналого-цифрові перетворювачі, обчислювач (комп'ютер), пристрій відображення результатів пострілу (монітор). Основний недолік даного пристрою - висока вартість мішені. Відомий електронний лазерний стрілецький тренажер [Патент України №594660 F41G 3/26, Бюл.№9, 2011], що має мішень, яка являє собою розбите на сектори поле, з рівномірно розміщеними на ньому світлодіодами, при цьому в кожному із секторів світлодіоди з'єднані послідовно, а кількість секторів для сигналізації результатів не менше одного. Основним недоліком цього тренажера є небезпека ураження очей спортсмена та глядачів, які знаходяться на території стрілецького майданчика. Такий же недолік має електронний лазерний стрілецький тренажер [Патент України №70186 F41G 3/26, Бюл.№10, 2012], така ситуація має місце у випадках, коли тренування проводяться не тільки в спеціально обладнаних приміщеннях з постійним рівнем освітлення, а і в приміщеннях з різною інтенсивністю освітлення. Технічною задачею запропонованої корисної моделі є наближення технології стрільби з використанням лазерних імітаторів до реальних умов стрільби з вогнепальної зброї при забезпеченні безпеки ураження очей спортсмена при вдосконаленні майстерності у стрільбі без використання вогнепальних зарядів. Поставлена задача вирішується за рахунок того, що у електронному стрілецькому тренажері, який містить схему запуску, пов'язану з курком зброї, підключений до її виходу каскад регульованої часової затримки, вихід якого з'єднаний із входом лазерного червоного випромінювача, та оптично пов'язану з ним електронну мішень, електронна мішень у своєму складі містить фотоприймач, виконаний на основі, наприклад, фотодіода, фокусуючу лінзу для прийняття лазерного червоного випромінювання, механізм змінення величини освітлення фотодіода, наприклад діафрагму, а імпульс влучень в мішень фіксує індикатор-лічильник влучень, зв'язаний з імітатором влучень звукової та світлової індикації для визначення кількості та точності пострілів. Пропоноване виконання мішені унеможливлює небезпечне ураження очей спортсмена та глядачів конструктивно, так як лазерне червоне випромінювання значно розсіюється фокусуючою лінзою мішені в просторі. Другим позитивним моментом використання цієї мішені є можливість зміни інтенсивності зовнішнього освітлення, яке попадає на світлочутливу ділянку фотоприймача за допомогою механізму діафрагми, що дозволяє змінювати чутливість фотоприймача. На фіг. 1 показана структурна схема електронного стрілецького тренажера, що заявляється, на фіг. 2 - конструкція фотоприймача електронної мішені, на фіг. 3 - переріз по Л-Л. Електронний стрілецький тренажер містить схему запуску 1, пов'язану з курком зброї, підключений до її виходу каскад регульованої часової затримки 2, вихід якого з'єднаний із входом лазерного червоного випромінювача 3, та оптично пов'язану з ним електронну мішень 4 з фотоприймачем, імпульс влучень в мішень фіксує індикатор-лічильник влучень 5, зв'язаний з імітатором влучень звуковий та світловий 6, мішень 4 містить фотоприймач 7, у різьбовому корпусі якого розміщено фотодіод 8, що закручується головкою 9 з фокусною лінзою 10 в центрі, всередині головки 9 розташовані дві механічні півсфери діафрагми 11, одна з яких закріплена, а друга виконана рухомою, при повороті навколо осі якої змінюється величина отворів 12. Пристрій працює наступним чином. При натисканні і відпусканні спускового гачка на пістолеті запускається схема запуску 1, далі вмикається каскад затримки лазерного випромінювання 2, підбором його елементів ця затримка лазерного випромінювання становить 10-20 мм сек. Цей короткий червоний лазерний імпульс лазерного червоного випромінювача 3 на довжині електромагнітних хвиль займає ділянку 650 им і на денному світлі ми бачимо його як червоне випромінювання діаметром 3-8 мм. Сформований електронний імпульс надходить на електронну мішень 4, фотоприймач 7 якої може змінювати чутливість за рахунок зміни висоти фокусної відстані між фотодіодом 8 та фокусуючою лінзою 10, таким чином збільшуючи чи зменшуючи чутливість фотоприймача, і, також, за рахунок діафрагми 11, можна дану мішень застосовувати як у приміщеннях зі штучним освітленням, так і на відкритих майданчиках. Перший влучний постріл в "десятку" мішені запускає індикатор влучень 5. Всі подальші влучні постріли будуть відображатися 2-розрядним індикатором. Одночасно з попаданням в "десятку" мішені імітатором влучень 6 запускається звуковий та світловий сигнал тривалістю 1-2 сек. 1 UA 96912 U Запропонований електронний стрілецький тренажер забезпечує функціонування навчання у стрільбі без використання вогнепальних зарядів для вдосконалення майстерності любителів стрілецького спорту на зовнішніх майданчиках і у приміщеннях з різними рівнями штучного освітлення. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Електронний стрілецький тренажер, який містить схему запуску, пов'язану з курком зброї, підключений до її виходу каскад регульованої часової затримки, вихід якого з'єднаний із входом лазерного червоного випромінювача, та оптично пов'язану з ним електронну мішень, який відрізняється тим, що електронна мішень у своєму складі містить фотоприймач, виконаний на основі, наприклад, фотодіода, фокусуючу лінзу для прийняття лазерного червоного випромінювання, механізм змінення величини освітлення фотодіода, наприклад діафрагму, а імпульс влучень в мішень фіксує індикатор-лічильник влучень, зв'язаний з імітатором влучень звукової та світлової індикації для визначення кількості та точності пострілів. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
