Удосконалений електронний лазерний стрілецький тренажер

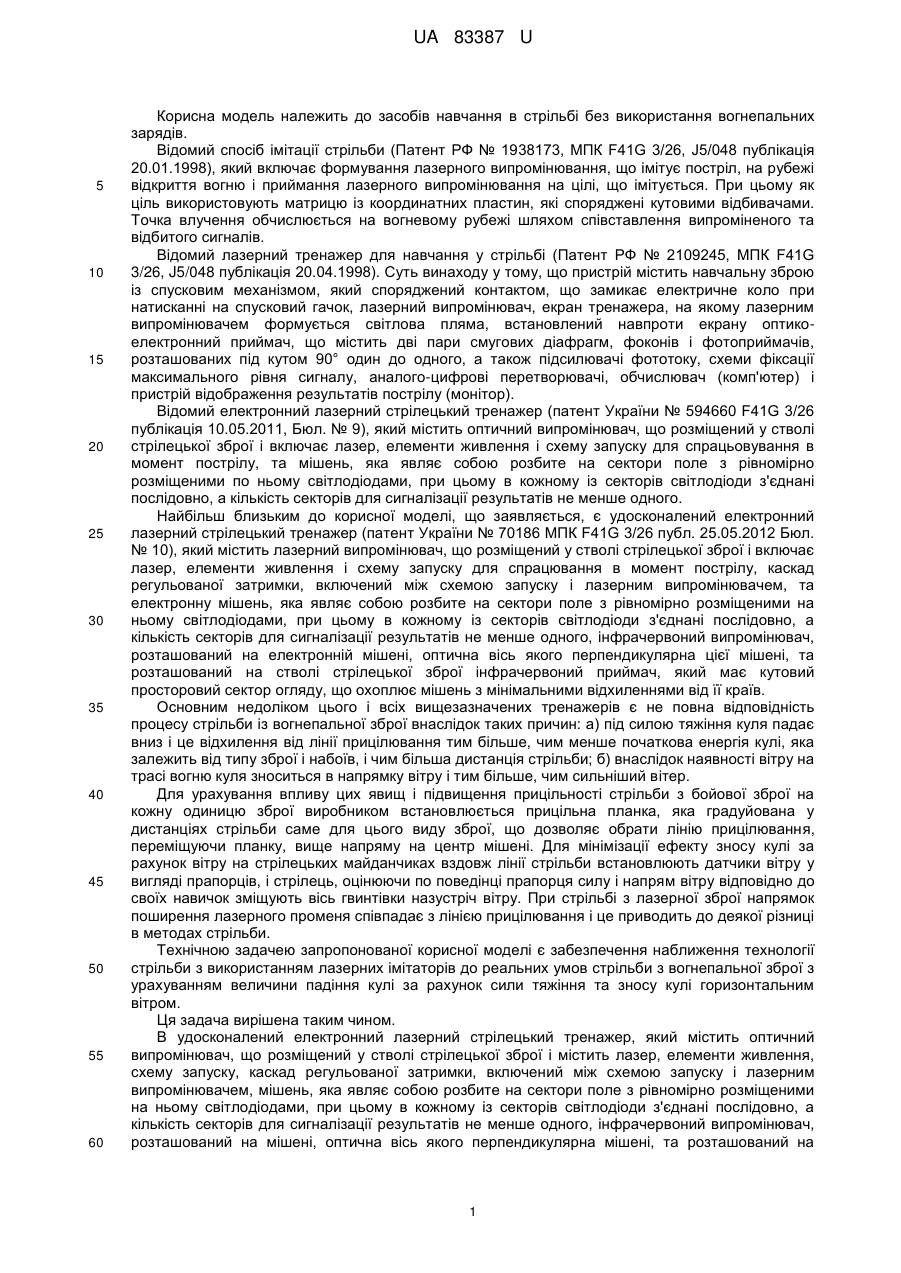

Реферат: UA 83387 U UA 83387 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів навчання в стрільбі без використання вогнепальних зарядів. Відомий спосіб імітації стрільби (Патент РФ № 1938173, МПК F41G 3/26, J5/048 публікація 20.01.1998), який включає формування лазерного випромінювання, що імітує постріл, на рубежі відкриття вогню і приймання лазерного випромінювання на цілі, що імітується. При цьому як ціль використовують матрицю із координатних пластин, які споряджені кутовими відбивачами. Точка влучення обчислюється на вогневому рубежі шляхом співставлення випроміненого та відбитого сигналів. Відомий лазерний тренажер для навчання у стрільбі (Патент РФ № 2109245, МПК F41G 3/26, J5/048 публікація 20.04.1998). Суть винаходу у тому, що пристрій містить навчальну зброю із спусковим механізмом, який споряджений контактом, що замикає електричне коло при натисканні на спусковий гачок, лазерний випромінювач, екран тренажера, на якому лазерним випромінювачем формується світлова пляма, встановлений навпроти екрану оптикоелектронний приймач, що містить дві пари смугових діафрагм, фоконів і фотоприймачів, розташованих під кутом 90° один до одного, а також підсилювачі фототоку, схеми фіксації максимального рівня сигналу, аналого-цифрові перетворювачі, обчислювач (комп'ютер) і пристрій відображення результатів пострілу (монітор). Відомий електронний лазерний стрілецький тренажер (патент України № 594660 F41G 3/26 публікація 10.05.2011, Бюл. № 9), який містить оптичний випромінювач, що розміщений у стволі стрілецької зброї і включає лазер, елементи живлення і схему запуску для спрацьовування в момент пострілу, та мішень, яка являє собою розбите на сектори поле з рівномірно розміщеними по ньому світлодіодами, при цьому в кожному із секторів світлодіоди з'єднані послідовно, а кількість секторів для сигналізації результатів не менше одного. Найбільш близьким до корисної моделі, що заявляється, є удосконалений електронний лазерний стрілецький тренажер (патент України № 70186 МПК F41G 3/26 публ. 25.05.2012 Бюл. № 10), який містить лазерний випромінювач, що розміщений у стволі стрілецької зброї і включає лазер, елементи живлення і схему запуску для спрацювання в момент пострілу, каскад регульованої затримки, включений між схемою запуску і лазерним випромінювачем, та електронну мішень, яка являє собою розбите на сектори поле з рівномірно розміщеними на ньому світлодіодами, при цьому в кожному із секторів світлодіоди з'єднані послідовно, а кількість секторів для сигналізації результатів не менше одного, інфрачервоний випромінювач, розташований на електронній мішені, оптична вісь якого перпендикулярна цієї мішені, та розташований на стволі стрілецької зброї інфрачервоний приймач, який має кутовий просторовий сектор огляду, що охоплює мішень з мінімальними відхиленнями від її країв. Основним недоліком цього і всіх вищезазначених тренажерів є не повна відповідність процесу стрільби із вогнепальної зброї внаслідок таких причин: а) під силою тяжіння куля падає вниз і це відхилення від лінії прицілювання тим більше, чим менше початкова енергія кулі, яка залежить від типу зброї і набоїв, і чим більша дистанція стрільби; б) внаслідок наявності вітру на трасі вогню куля зноситься в напрямку вітру і тим більше, чим сильніший вітер. Для урахування впливу цих явищ і підвищення прицільності стрільби з бойової зброї на кожну одиницю зброї виробником встановлюється прицільна планка, яка градуйована у дистанціях стрільби саме для цього виду зброї, що дозволяє обрати лінію прицілювання, переміщуючи планку, вище напряму на центр мішені. Для мінімізації ефекту зносу кулі за рахунок вітру на стрілецьких майданчиках вздовж лінії стрільби встановлюють датчики вітру у вигляді прапорців, і стрілець, оцінюючи по поведінці прапорця силу і напрям вітру відповідно до своїх навичок зміщують вісь гвинтівки назустріч вітру. При стрільбі з лазерної зброї напрямок поширення лазерного променя співпадає з лінією прицілювання і це приводить до деякої різниці в методах стрільби. Технічною задачею запропонованої корисної моделі є забезпечення наближення технології стрільби з використанням лазерних імітаторів до реальних умов стрільби з вогнепальної зброї з урахуванням величини падіння кулі за рахунок сили тяжіння та зносу кулі горизонтальним вітром. Ця задача вирішена таким чином. В удосконалений електронний лазерний стрілецький тренажер, який містить оптичний випромінювач, що розміщений у стволі стрілецької зброї і містить лазер, елементи живлення, схему запуску, каскад регульованої затримки, включений між схемою запуску і лазерним випромінювачем, мішень, яка являє собою розбите на сектори поле з рівномірно розміщеними на ньому світлодіодами, при цьому в кожному із секторів світлодіоди з'єднані послідовно, а кількість секторів для сигналізації результатів не менше одного, інфрачервоний випромінювач, розташований на мішені, оптична вісь якого перпендикулярна мішені, та розташований на 1 UA 83387 U 5 10 15 20 25 30 35 40 стволі стрілецької зброї інфрачервоний приймач, який має кутовий просторовий сектор огляду, що охоплює мішень з мінімальними відхиленнями від її країв, згідно з корисною моделлю, в його склад додатково введені блок програмування типу вогнепальної зброї і дальності стрільби, блок керування, перший вхід якого з'єднаний з виходом блока програмування типу вогнепальної зброї і дальності стрільби, виносний електронний датчик вітру, вихід якого з'єднаний з другим входом блоку керування, блок комутації, вхід якого підключений до виходу блока керування, а вихід - до другого входу електронної мішені. На кресленні подана структурна схема удосконаленого електронного лазерного стрілецького тренажера, що заявляється. Удосконалений електронний лазерний стрілецький тренажер містить схему запуску 1, пов'язану з курком зброї по акустичному каналу, підключений до її виходу каскад 2 регульованої часової затримки, вихід якого з'єднаний із входом лазерного червоного випромінювача 3, закріпленого на штатній або навчальній зброї, та оптично пов'язану з ним активну електронну мішень 4, інфрачервоний випромінювач 5, розміщений на електронній мішені 4, оптично пов'язаний з ним інфрачервоний приймач 6, закріплений на штатній або навчальній зброї, другий вихід якого зв'язаний зі схемою запуску 1, блок програмування 7 типу вогнепальної зброї і дальності стрільби, блок керування 9, перший вихід якого з'єднаний з виходом блока програмування 7, виносний електронний датчик вітру 8, вихід якого з'єднаний з другим входом блоку керування 9, блок комутації 10, вхід якого підключений до виходу блока керування, а вихід - до другого входу електронної мішені. Пристрій працює наступним чином. Перед початком тренувань у блок програмування 7 за допомогою клавіатури вводяться тип вогнепальної зброї, стрільба з якої імітується, та дальність стрільби. Опрацьовані дані подаються у блок керування 9, з виходу якого на блок комутації 10 подаються команди на підключення тих елементів електронної мішені, в яких очікується приймання сигналу від червоного лазерного випромінювача. Тобто, чим більше можливе падіння кулі за рахунок сили тяжіння, тим більше повинно підключатися верхніх елементів мішені і відключатися нижніх. Аналогічно виконується комутація елементів мішені відповідно до сигналу з датчику вітру 8, тобто, коли вітер дує зліва направо, підключаються крайні ліві елементи і відключається праві, і навпаки. В каскаді 2 часової затримки відповідно до заданої дистанції стрільби та виду вогнепальної зброї, стрільба з якої імітується, встановлюється величина затримки. Після вмикання джерела живлення на мішені інфрачервоний випромінювач 5 генерує неперервний інфрачервоний сигнал, який в разі націлення зброї на мішень приймається інфрачервоним приймачем 6, на виході якого формується напруга постійної амплітуди, яка надходить до вмикача, пов'язаного з курком зброї. Після натиснення на курок схемою запуску 1 формується імпульс з необхідною амплітудою і тривалістю, який через схему 2 з регульованою затримкою подається на вхід червоного лазерного випромінювача 3, який випромінює імпульс з заданими характеристиками. Цей світловий імпульс у разі влучення у світлофільтр активної електронної мішені 4 запускає схему індикатора влучення. Таким чином, запропонований удосконалений електронний лазерний стрілецький тренажер вирішує поставлену задачу забезпечення наближення технології стрільби з використанням лазерних імітаторів до реальних умов стрільби з вогнепальної зброї з урахуванням величини падіння кулі за рахунок сили тяжіння та зносу кулі горизонтальним вітром. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Удосконалений електронний лазерний стрілецький тренажер, який містить оптичний випромінювач, розміщений у стволі стрілецької зброї і містить лазер, елементи живлення і схему запуску для спрацювання в момент пострілу, каскад регульованої затримки, включений між схемою запуску і лазерним випромінювачем, електронну мішень, яка являє собою розбите на сектори поле з рівномірно розміщенимина ньому світлодіодами, при цьому в кожному із секторів світлодіоди з'єднані послідовно, а кількість секторів для сигналізації результатів не менше одного, інфрачервоний випромінювач, розташований на мішені, оптична вісь якого перпендикулярна мішені, та розташований на стволі стрілецької зброї інфрачервоний приймач, який має кутовий просторовий сектор огляду, що охоплює мішень з мінімальними відхиленнями від її країв, який відрізняється тим, що в його склад додатково введені блок програмування типу зброї і дальності стрільби, блок керування, перший вхід якого з'єднаний з виходом блока програмування типу зброї і дальності стрільби, виносний датчик вітру, вихід якого з'єднаний з другим входом блока керування, блок комутації, вхід якого підключений до виходу блока керування, а вихід - до другого входу електронної мішені. 2 UA 83387 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
