Система автономного обігріву приміщень

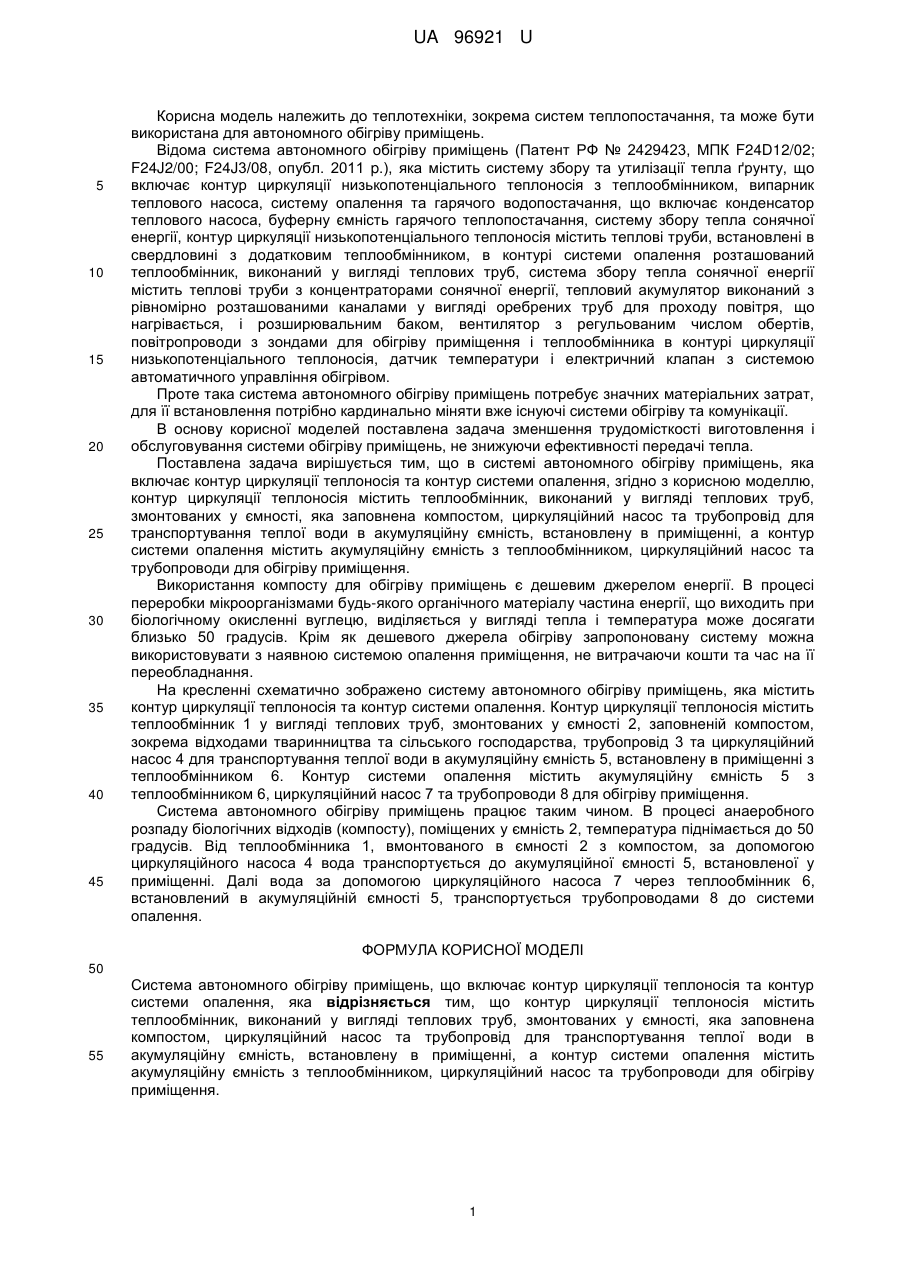

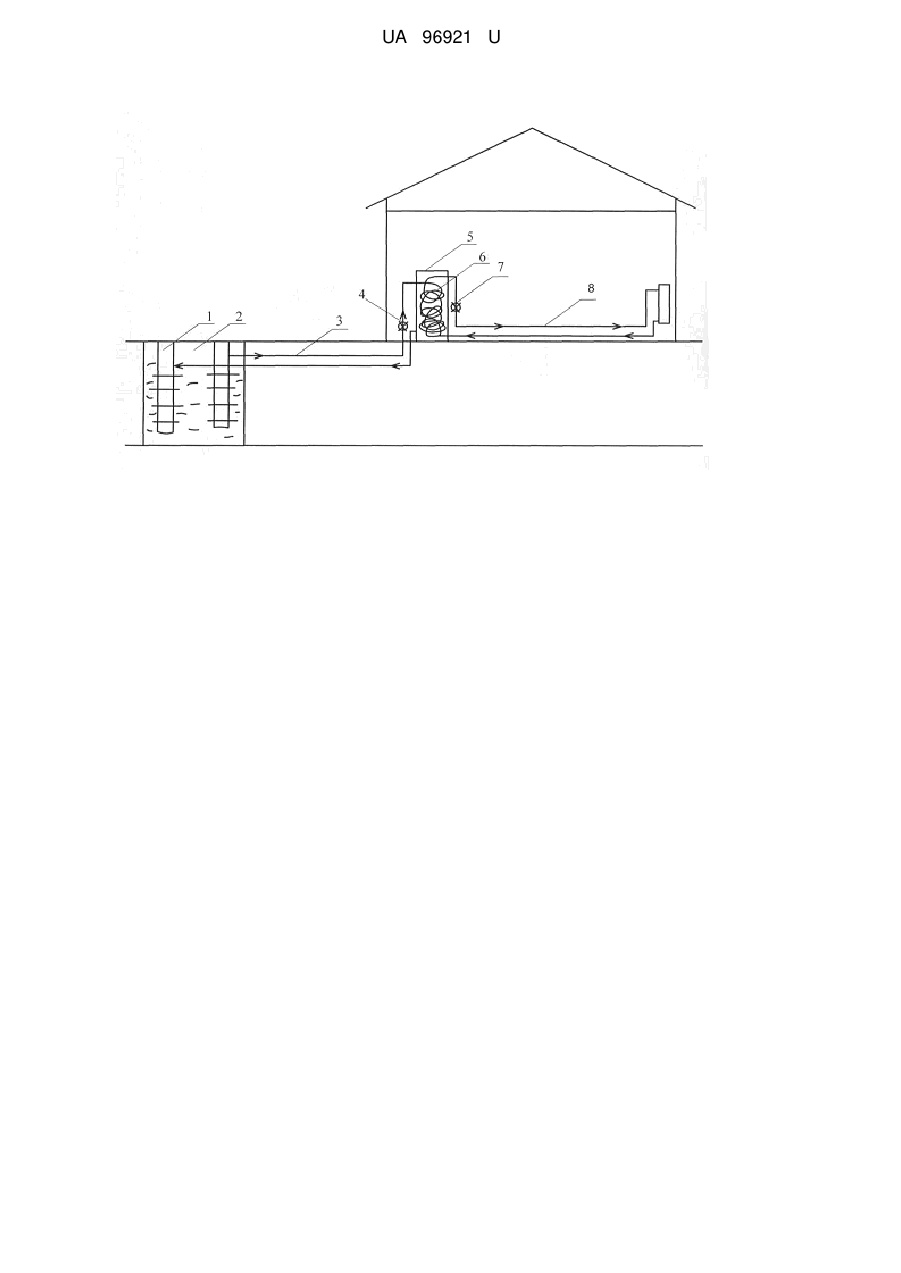

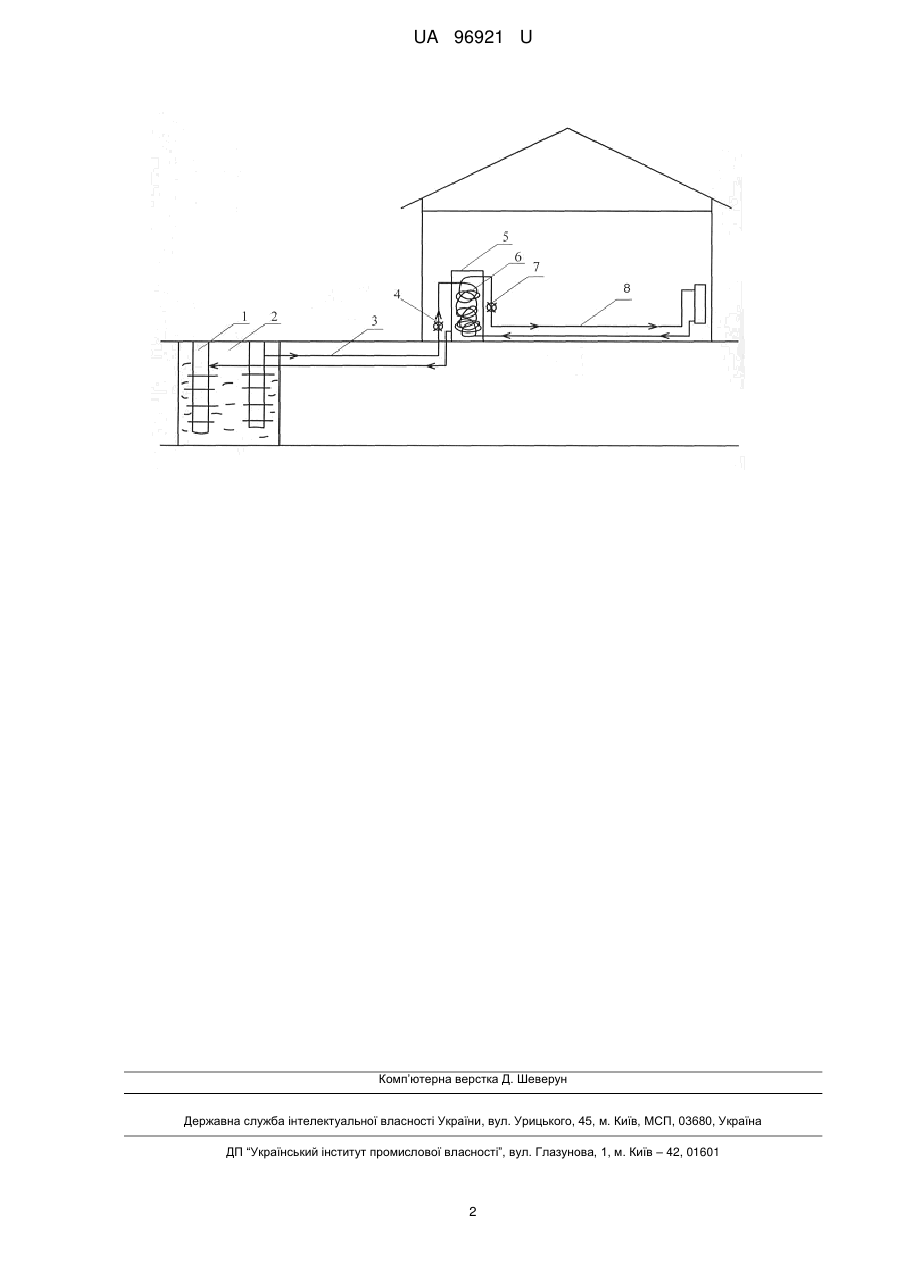

Реферат: Система автономного обігріву приміщень включає контур циркуляції теплоносія та контур системи опалення. Контур циркуляції теплоносія містить теплообмінник, виконаний у вигляді теплових труб, змонтованих у ємності, яка заповнена компостом, циркуляційний насос та трубопровід для транспортування теплої води в акумуляційну ємність, встановлену в приміщенні. Контур системи опалення містить акумуляційну ємність з теплообмінником, циркуляційний насос та трубопроводи для обігріву приміщення. UA 96921 U (12) UA 96921 U UA 96921 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплотехніки, зокрема систем теплопостачання, та може бути використана для автономного обігріву приміщень. Відома система автономного обігріву приміщень (Патент РФ № 2429423, МПК F24D12/02; F24J2/00; F24J3/08, опубл. 2011 p.), яка містить систему збору та утилізації тепла ґрунту, що включає контур циркуляції низькопотенціального теплоносія з теплообмінником, випарник теплового насоса, систему опалення та гарячого водопостачання, що включає конденсатор теплового насоса, буферну ємність гарячого теплопостачання, систему збору тепла сонячної енергії, контур циркуляції низькопотенціального теплоносія містить теплові труби, встановлені в свердловині з додатковим теплообмінником, в контурі системи опалення розташований теплообмінник, виконаний у вигляді теплових труб, система збору тепла сонячної енергії містить теплові труби з концентраторами сонячної енергії, тепловий акумулятор виконаний з рівномірно розташованими каналами у вигляді оребрених труб для проходу повітря, що нагрівається, і розширювальним баком, вентилятор з регульованим числом обертів, повітропроводи з зондами для обігріву приміщення і теплообмінника в контурі циркуляції низькопотенціального теплоносія, датчик температури і електричний клапан з системою автоматичного управління обігрівом. Проте така система автономного обігріву приміщень потребує значних матеріальних затрат, для її встановлення потрібно кардинально міняти вже існуючі системи обігріву та комунікації. В основу корисної моделей поставлена задача зменшення трудомісткості виготовлення і обслуговування системи обігріву приміщень, не знижуючи ефективності передачі тепла. Поставлена задача вирішується тим, що в системі автономного обігріву приміщень, яка включає контур циркуляції теплоносія та контур системи опалення, згідно з корисною моделлю, контур циркуляції теплоносія містить теплообмінник, виконаний у вигляді теплових труб, змонтованих у ємності, яка заповнена компостом, циркуляційний насос та трубопровід для транспортування теплої води в акумуляційну ємність, встановлену в приміщенні, а контур системи опалення містить акумуляційну ємність з теплообмінником, циркуляційний насос та трубопроводи для обігріву приміщення. Використання компосту для обігріву приміщень є дешевим джерелом енергії. В процесі переробки мікроорганізмами будь-якого органічного матеріалу частина енергії, що виходить при біологічному окисленні вуглецю, виділяється у вигляді тепла і температура може досягати близько 50 градусів. Крім як дешевого джерела обігріву запропоновану систему можна використовувати з наявною системою опалення приміщення, не витрачаючи кошти та час на її переобладнання. На кресленні схематично зображено систему автономного обігріву приміщень, яка містить контур циркуляції теплоносія та контур системи опалення. Контур циркуляції теплоносія містить теплообмінник 1 у вигляді теплових труб, змонтованих у ємності 2, заповненій компостом, зокрема відходами тваринництва та сільського господарства, трубопровід 3 та циркуляційний насос 4 для транспортування теплої води в акумуляційну ємність 5, встановлену в приміщенні з теплообмінником 6. Контур системи опалення містить акумуляційну ємність 5 з теплообмінником 6, циркуляційний насос 7 та трубопроводи 8 для обігріву приміщення. Система автономного обігріву приміщень працює таким чином. В процесі анаеробного розпаду біологічних відходів (компосту), поміщених у ємність 2, температура піднімається до 50 градусів. Від теплообмінника 1, вмонтованого в ємності 2 з компостом, за допомогою циркуляційного насоса 4 вода транспортується до акумуляційної ємності 5, встановленої у приміщенні. Далі вода за допомогою циркуляційного насоса 7 через теплообмінник 6, встановлений в акумуляційній ємності 5, транспортується трубопроводами 8 до системи опалення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Система автономного обігріву приміщень, що включає контур циркуляції теплоносія та контур системи опалення, яка відрізняється тим, що контур циркуляції теплоносія містить теплообмінник, виконаний у вигляді теплових труб, змонтованих у ємності, яка заповнена компостом, циркуляційний насос та трубопровід для транспортування теплої води в акумуляційну ємність, встановлену в приміщенні, а контур системи опалення містить акумуляційну ємність з теплообмінником, циркуляційний насос та трубопроводи для обігріву приміщення. 1 UA 96921 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
