Система автономного опалювання приміщень

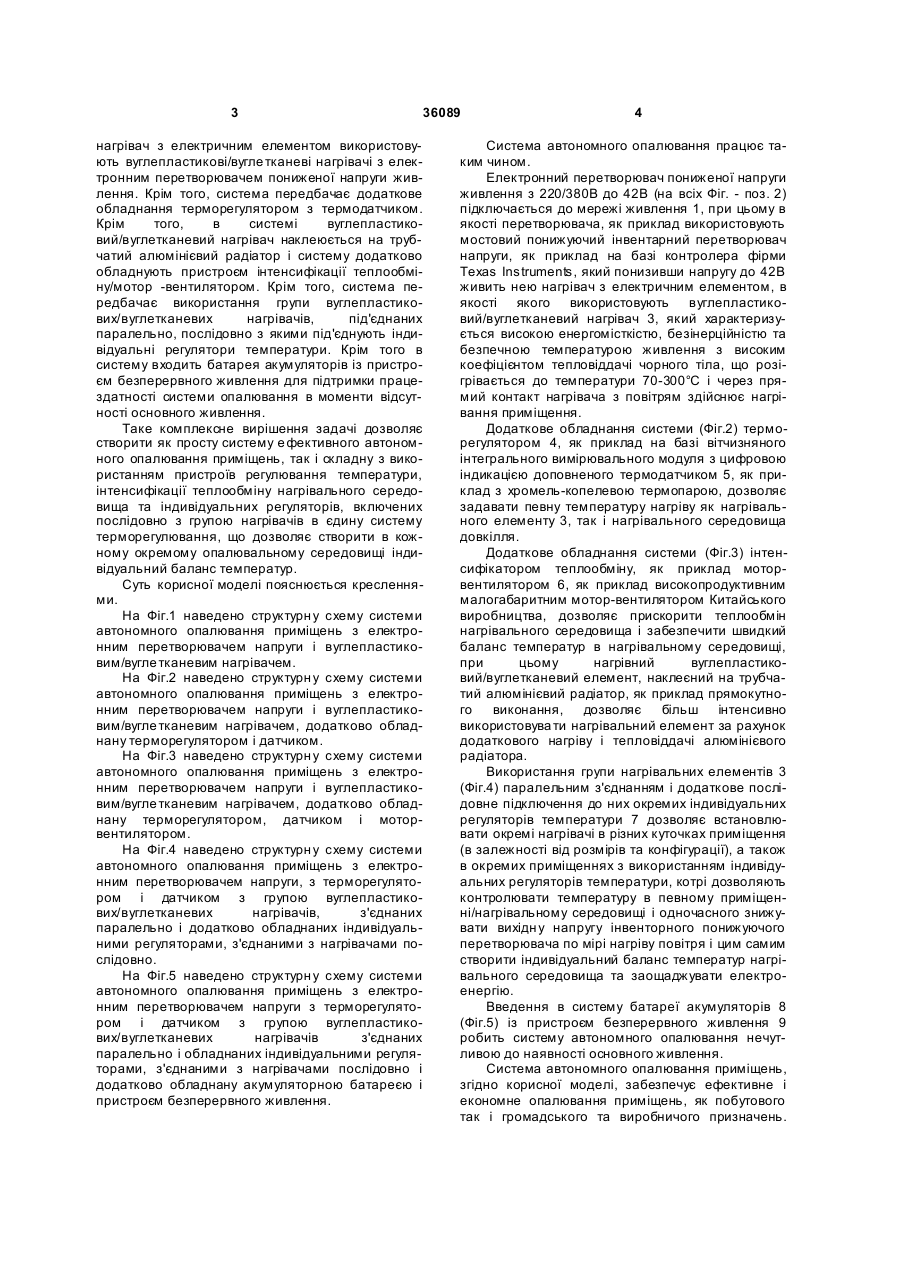

1. Система автономного опалювання приміщень, що включає нагрівач з безпосереднім контактом нагрівального середовища/повітря з нагрівачем, в якій як нагрівач використовують нагрівач з електричним елементом, яка відрізняється тим, що як нагрівач з електричним елементом використовують вуглепластиковий/вуглетканинний нагрівач з електронним перетворювачем пониженої напруги живлення. 2. Система автономного опалювання приміщень за п. 1, яка відрізняється тим, що додатково обладнана терморегулятором з термодатчиком. 3. Система автономного опалювання приміщень за п. 1, яка відрізняється тим, що додатково об U 1 3 36089 нагрівач з електричним елементом використовують вуглепластикові/вугле тканеві нагрівачі з електронним перетворювачем пониженої напруги живлення. Крім того, система передбачає додаткове обладнання терморегулятором з термодатчиком. Крім того, в системі вуглепластиковий/вуглетканевий нагрівач наклеюється на трубчатий алюмінієвий радіатор і систему додатково обладнують пристроєм інтенсифікації теплообміну/мотор -вентилятором. Крім того, система передбачає використання групи вуглепластикових/вуглетканевих нагрівачів, під'єднаних паралельно, послідовно з якими під'єднують індивідуальні регулятори температури. Крім того в систему входить батарея акумуляторів із пристроєм безперервного живлення для підтримки працездатності системи опалювання в моменти відсутності основного живлення. Таке комплексне вирішення задачі дозволяє створити як просту систему е фективного автономного опалювання приміщень, так і складну з використанням пристроїв регулювання температури, інтенсифікації теплообміну нагрівального середовища та індивідуальних регуляторів, включених послідовно з групою нагрівачів в єдину систему терморегулювання, що дозволяє створити в кожному окремому опалювальному середовищі індивідуальний баланс температур. Суть корисної моделі пояснюється кресленнями. На Фіг.1 наведено структурн у схему системи автономного опалювання приміщень з електронним перетворювачем напруги і вуглепластиковим/вугле тканевим нагрівачем. На Фіг.2 наведено структурн у схему системи автономного опалювання приміщень з електронним перетворювачем напруги і вуглепластиковим/вугле тканевим нагрівачем, додатково обладнану терморегулятором і датчиком. На Фіг.3 наведено структурн у схему системи автономного опалювання приміщень з електронним перетворювачем напруги і вуглепластиковим/вугле тканевим нагрівачем, додатково обладнану терморегулятором, датчиком і моторвентилятором. На Фіг.4 наведено структурн у схему системи автономного опалювання приміщень з електронним перетворювачем напруги, з терморегулятором і датчиком з групою вуглепластикових/вуглетканевих нагрівачів, з'єднаних паралельно і додатково обладнаних індивідуальними регуляторами, з'єднаними з нагрівачами послідовно. На Фіг.5 наведено структурн у схему системи автономного опалювання приміщень з електронним перетворювачем напруги з терморегулятором і датчиком з групою вуглепластикових/вуглетканевих нагрівачів з'єднаних паралельно і обладнаних індивідуальними регуляторами, з'єднаними з нагрівачами послідовно і додатково обладнану акумуляторною батареєю і пристроєм безперервного живлення. 4 Система автономного опалювання працює таким чином. Електронний перетворювач пониженої напруги живлення з 220/380В до 42В (на всіх Фіг. - поз. 2) підключається до мережі живлення 1, при цьому в якості перетворювача, як приклад використовують мостовий понижуючий інвентарний перетворювач напруги, як приклад на базі контролера фірми Texas Instruments, який понизивши напругу до 42В живить нею нагрівач з електричним елементом, в якості якого використовують вуглепластиковий/вуглетканевий нагрівач 3, який характеризується високою енергомісткістю, безінерційністю та безпечною температурою живлення з високим коефіцієнтом тепловіддачі чорного тіла, що розігрівається до температури 70-300°С і через прямий контакт нагрівача з повітрям здійснює нагрівання приміщення. Додаткове обладнання системи (Фіг.2) терморегулятором 4, як приклад на базі вітчизняного інтегрального вимірювального модуля з цифровою індикацією доповненого термодатчиком 5, як приклад з хромель-копелевою термопарою, дозволяє задавати певну температуру нагріву як нагрівального елементу 3, так і нагрівального середовища довкілля. Додаткове обладнання системи (Фіг.3) інтенсифікатором теплообміну, як приклад моторвентилятором 6, як приклад високопродуктивним малогабаритним мотор-вентилятором Китайського виробництва, дозволяє прискорити теплообмін нагрівального середовища і забезпечити швидкий баланс температур в нагрівальному середовищі, при цьому нагрівний вуглепластиковий/вуглетканевий елемент, наклеєний на трубчатий алюмінієвий радіатор, як приклад прямокутного виконання, дозволяє більш інтенсивно використовува ти нагрівальний елемент за рахунок додаткового нагріву і тепловіддачі алюмінієвого радіатора. Використання групи нагрівальних елементів 3 (Фіг.4) паралельним з'єднанням і додаткове послідовне підключення до них окремих індивідуальних регуляторів температури 7 дозволяє встановлювати окремі нагрівачі в різних куточках приміщення (в залежності від розмірів та конфігурації), а також в окремих приміщеннях з використанням індивідуальних регуляторів температури, котрі дозволяють контролювати температуру в певному приміщенні/нагрівальному середовищі і одночасного знижувати вихідн у напругу інвенторного понижуючого перетворювача по мірі нагріву повітря і цим самим створити індивідуальний баланс температур нагрівального середовища та заощаджувати електроенергію. Введення в систему батареї акумуляторів 8 (Фіг.5) із пристроєм безперервного живлення 9 робить систему автономного опалювання нечутливою до наявності основного живлення. Система автономного опалювання приміщень, згідно корисної моделі, забезпечує ефективне і економне опалювання приміщень, як побутового так і громадського та виробничого призначень. 5 36089 6 7 Комп’ютерна в ерстка Л. Купенко 36089 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
