Сушильна камера сонячної сушарки

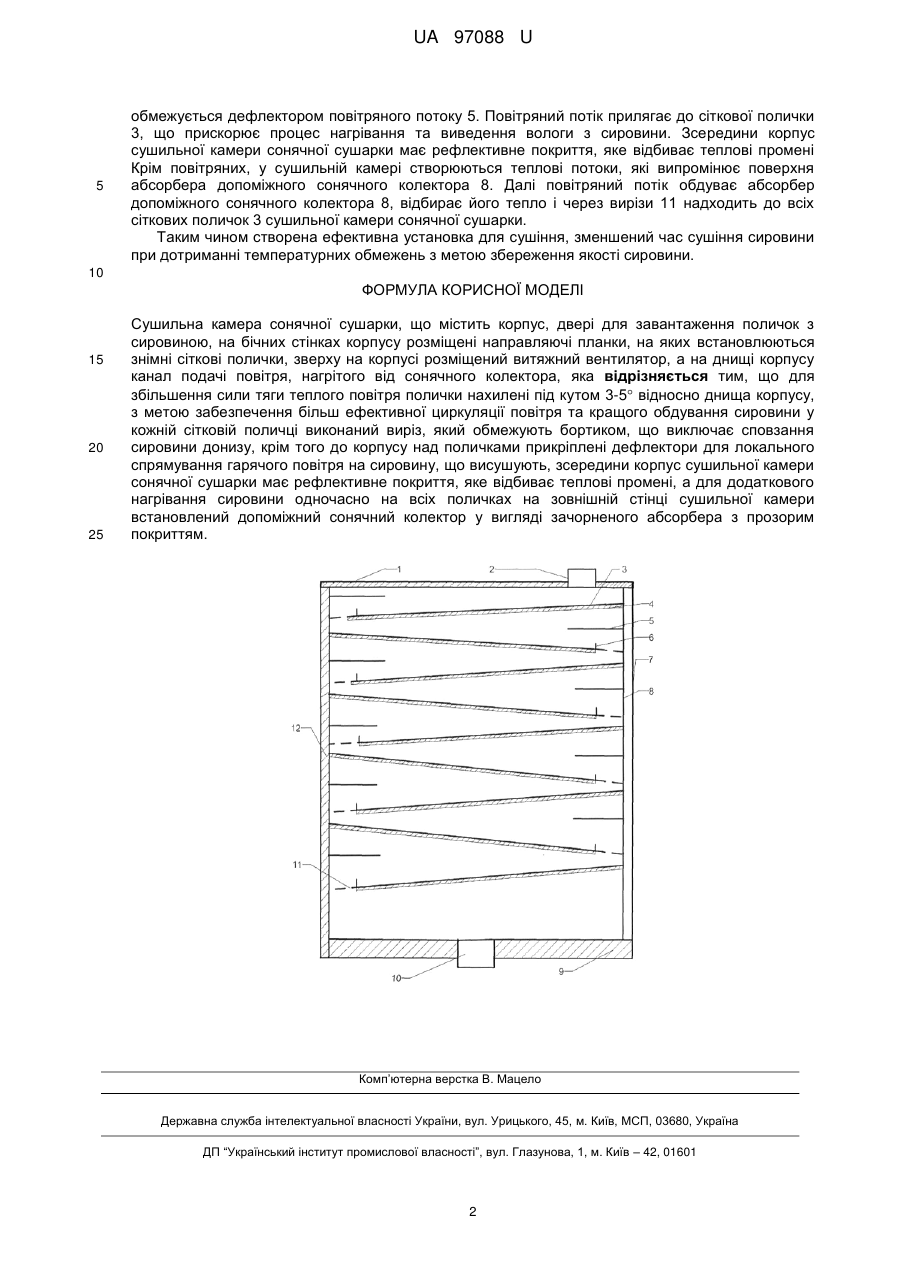

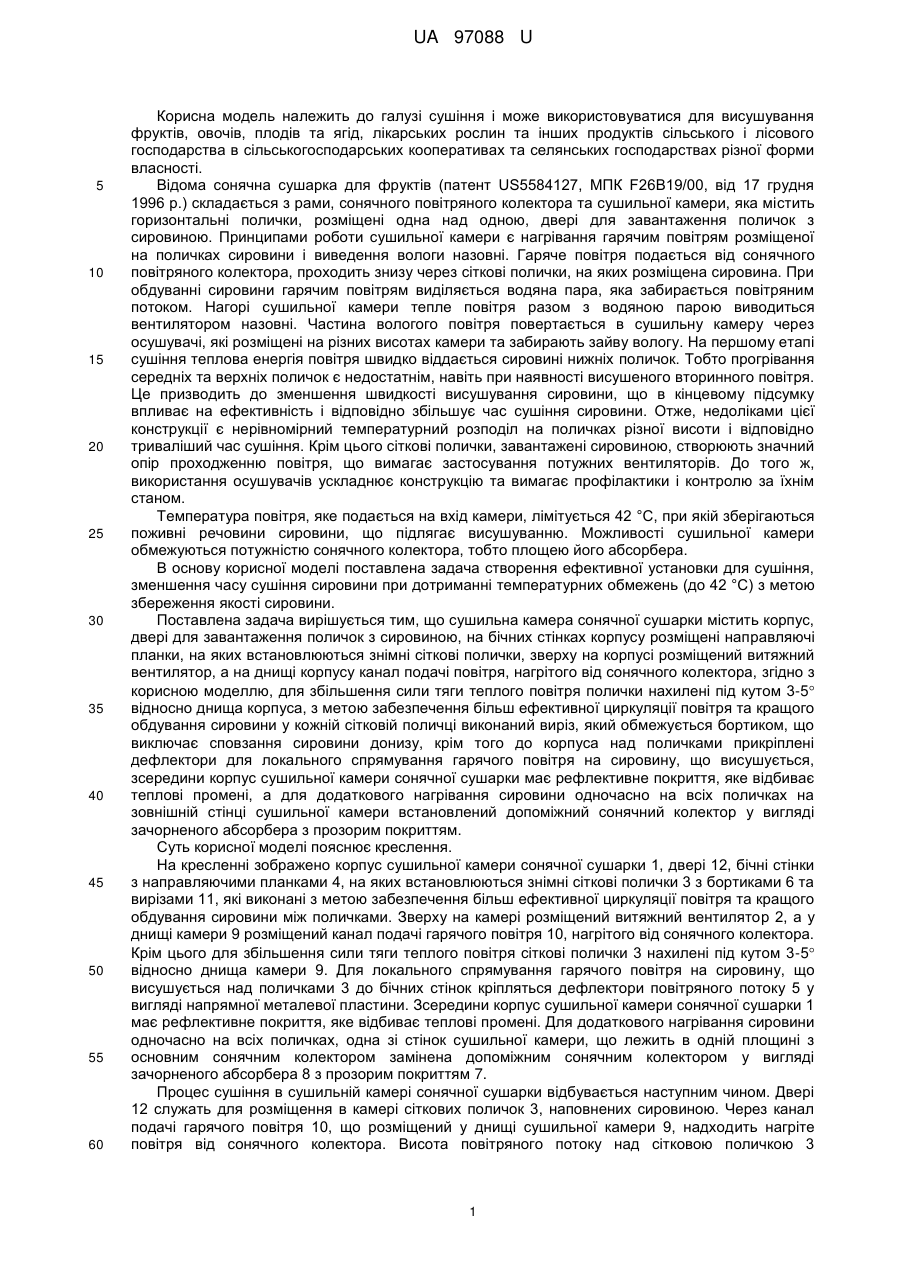

Реферат: Сушильна камера сонячної сушарки містить корпус, двері для завантаження поличок з сировиною, на бічних стінках корпусу розміщені направляючі планки, на яких встановлюються знімні сіткові полички, зверху на корпусі розміщений витяжний вентилятор, а на днищі корпусу канал подачі повітря, нагрітого від сонячного колектора. Для збільшення сили тяги теплого повітря полички нахилені під кутом 3-5 відносно днища корпусу, з метою забезпечення більш ефективної циркуляції повітря та кращого обдування сировини у кожній сітковій поличці виконаний виріз, який обмежують бортиком, що виключає сповзання сировини донизу. До корпусу над поличками прикріплені дефлектори для локального спрямування гарячого повітря на сировину, що висушують, зсередини корпус сушильної камери сонячної сушарки має рефлективне покриття, яке відбиває теплові промені, а для додаткового нагрівання сировини одночасно на всіх поличках на зовнішній стінці сушильної камери встановлений допоміжний сонячний колектор у вигляді зачорненого абсорбера з прозорим покриттям. UA 97088 U (54) СУШИЛЬНА КАМЕРА СОНЯЧНОЇ СУШАРКИ UA 97088 U UA 97088 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сушіння і може використовуватися для висушування фруктів, овочів, плодів та ягід, лікарських рослин та інших продуктів сільського і лісового господарства в сільськогосподарських кооперативах та селянських господарствах різної форми власності. Відома сонячна сушарка для фруктів (патент US5584127, МПК F26B19/00, від 17 грудня 1996 р.) складається з рами, сонячного повітряного колектора та сушильної камери, яка містить горизонтальні полички, розміщені одна над одною, двері для завантаження поличок з сировиною. Принципами роботи сушильної камери є нагрівання гарячим повітрям розміщеної на поличках сировини і виведення вологи назовні. Гаряче повітря подається від сонячного повітряного колектора, проходить знизу через сіткові полички, на яких розміщена сировина. При обдуванні сировини гарячим повітрям виділяється водяна пара, яка забирається повітряним потоком. Нагорі сушильної камери тепле повітря разом з водяною парою виводиться вентилятором назовні. Частина вологого повітря повертається в сушильну камеру через осушувачі, які розміщені на різних висотах камери та забирають зайву вологу. На першому етапі сушіння теплова енергія повітря швидко віддається сировині нижніх поличок. Тобто прогрівання середніх та верхніх поличок є недостатнім, навіть при наявності висушеного вторинного повітря. Це призводить до зменшення швидкості висушування сировини, що в кінцевому підсумку впливає на ефективність і відповідно збільшує час сушіння сировини. Отже, недоліками цієї конструкції є нерівномірний температурний розподіл на поличках різної висоти і відповідно триваліший час сушіння. Крім цього сіткові полички, завантажені сировиною, створюють значний опір проходженню повітря, що вимагає застосування потужних вентиляторів. До того ж, використання осушувачів ускладнює конструкцію та вимагає профілактики і контролю за їхнім станом. Температура повітря, яке подається на вхід камери, лімітується 42 °C, при якій зберігаються поживні речовини сировини, що підлягає висушуванню. Можливості сушильної камери обмежуються потужністю сонячного колектора, тобто площею його абсорбера. В основу корисної моделі поставлена задача створення ефективної установки для сушіння, зменшення часу сушіння сировини при дотриманні температурних обмежень (до 42 °C) з метою збереження якості сировини. Поставлена задача вирішується тим, що сушильна камера сонячної сушарки містить корпус, двері для завантаження поличок з сировиною, на бічних стінках корпусу розміщені направляючі планки, на яких встановлюються знімні сіткові полички, зверху на корпусі розміщений витяжний вентилятор, а на днищі корпусу канал подачі повітря, нагрітого від сонячного колектора, згідно з корисною моделлю, для збільшення сили тяги теплого повітря полички нахилені під кутом 3-5 відносно днища корпуса, з метою забезпечення більш ефективної циркуляції повітря та кращого обдування сировини у кожній сітковій поличці виконаний виріз, який обмежується бортиком, що виключає сповзання сировини донизу, крім того до корпуса над поличками прикріплені дефлектори для локального спрямування гарячого повітря на сировину, що висушується, зсередини корпус сушильної камери сонячної сушарки має рефлективне покриття, яке відбиває теплові промені, а для додаткового нагрівання сировини одночасно на всіх поличках на зовнішній стінці сушильної камери встановлений допоміжний сонячний колектор у вигляді зачорненого абсорбера з прозорим покриттям. Суть корисної моделі пояснює креслення. На кресленні зображено корпус сушильної камери сонячної сушарки 1, двері 12, бічні стінки з направляючими планками 4, на яких встановлюються знімні сіткові полички 3 з бортиками 6 та вирізами 11, які виконані з метою забезпечення більш ефективної циркуляції повітря та кращого обдування сировини між поличками. Зверху на камері розміщений витяжний вентилятор 2, а у днищі камери 9 розміщений канал подачі гарячого повітря 10, нагрітого від сонячного колектора. Крім цього для збільшення сили тяги теплого повітря сіткові полички 3 нахилені під кутом 3-5 відносно днища камери 9. Для локального спрямування гарячого повітря на сировину, що висушується над поличками 3 до бічних стінок кріпляться дефлектори повітряного потоку 5 у вигляді напрямної металевої пластини. Зсередини корпус сушильної камери сонячної сушарки 1 має рефлективне покриття, яке відбиває теплові промені. Для додаткового нагрівання сировини одночасно на всіх поличках, одна зі стінок сушильної камери, що лежить в одній площині з основним сонячним колектором замінена допоміжним сонячним колектором у вигляді зачорненого абсорбера 8 з прозорим покриттям 7. Процес сушіння в сушильній камері сонячної сушарки відбувається наступним чином. Двері 12 служать для розміщення в камері сіткових поличок 3, наповнених сировиною. Через канал подачі гарячого повітря 10, що розміщений у днищі сушильної камери 9, надходить нагріте повітря від сонячного колектора. Висота повітряного потоку над сітковою поличкою 3 1 UA 97088 U 5 обмежується дефлектором повітряного потоку 5. Повітряний потік прилягає до сіткової полички 3, що прискорює процес нагрівання та виведення вологи з сировини. Зсередини корпус сушильної камери сонячної сушарки має рефлективне покриття, яке відбиває теплові промені Крім повітряних, у сушильній камері створюються теплові потоки, які випромінює поверхня абсорбера допоміжного сонячного колектора 8. Далі повітряний потік обдуває абсорбер допоміжного сонячного колектора 8, відбирає його тепло і через вирізи 11 надходить до всіх сіткових поличок 3 сушильної камери сонячної сушарки. Таким чином створена ефективна установка для сушіння, зменшений час сушіння сировини при дотриманні температурних обмежень з метою збереження якості сировини. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Сушильна камера сонячної сушарки, що містить корпус, двері для завантаження поличок з сировиною, на бічних стінках корпусу розміщені направляючі планки, на яких встановлюються знімні сіткові полички, зверху на корпусі розміщений витяжний вентилятор, а на днищі корпусу канал подачі повітря, нагрітого від сонячного колектора, яка відрізняється тим, що для збільшення сили тяги теплого повітря полички нахилені під кутом 3-5 відносно днища корпусу, з метою забезпечення більш ефективної циркуляції повітря та кращого обдування сировини у кожній сітковій поличці виконаний виріз, який обмежують бортиком, що виключає сповзання сировини донизу, крім того до корпусу над поличками прикріплені дефлектори для локального спрямування гарячого повітря на сировину, що висушують, зсередини корпус сушильної камери сонячної сушарки має рефлективне покриття, яке відбиває теплові промені, а для додаткового нагрівання сировини одночасно на всіх поличках на зовнішній стінці сушильної камери встановлений допоміжний сонячний колектор у вигляді зачорненого абсорбера з прозорим покриттям. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
