Сонячна сушильна камера
Номер патенту: 61463
Опубліковано: 17.11.2003
Автори: Озарків Володимира Яківна, Білей Петро Васильович, Озарків Ігор Мирославович, Гуменюк Жанна Ярославівна
Формула / Реферат
Сонячна сушильна камера, що містить прозорі передні (верхню похилу і вертикальну) і бокові стінки, а також задню теплоізольовану (мінвата) стінку (панель), облицьовану алюмінієвим матово-чорним покриттям, яка відрізняється тим, що містить параболоциліндричні гофровані екрани, які забезпечують постійність поглинання сонячної радіації незалежно від висоти сонця над горизонтом, один з яких (нижній) має перфоровані отвори прямокутної форми для рівномірного розподілення підігрітого повітря по довжині і висоті штабеля, а також додатковий акумулятор енергії випромінювання - звичайне каміння (гравій), геліосушарка має повітрохід циркулюючого повітря, в якому розміщені три осьові реверсивні вентилятори, і на виході - напірний повітрохід з шибером, прозорі стінки рамної конструкції із подвійним заскленням разом з пустотілим колектором і гофрованим зачорненим екраном утворюють геліоповітронагрівач.
Текст

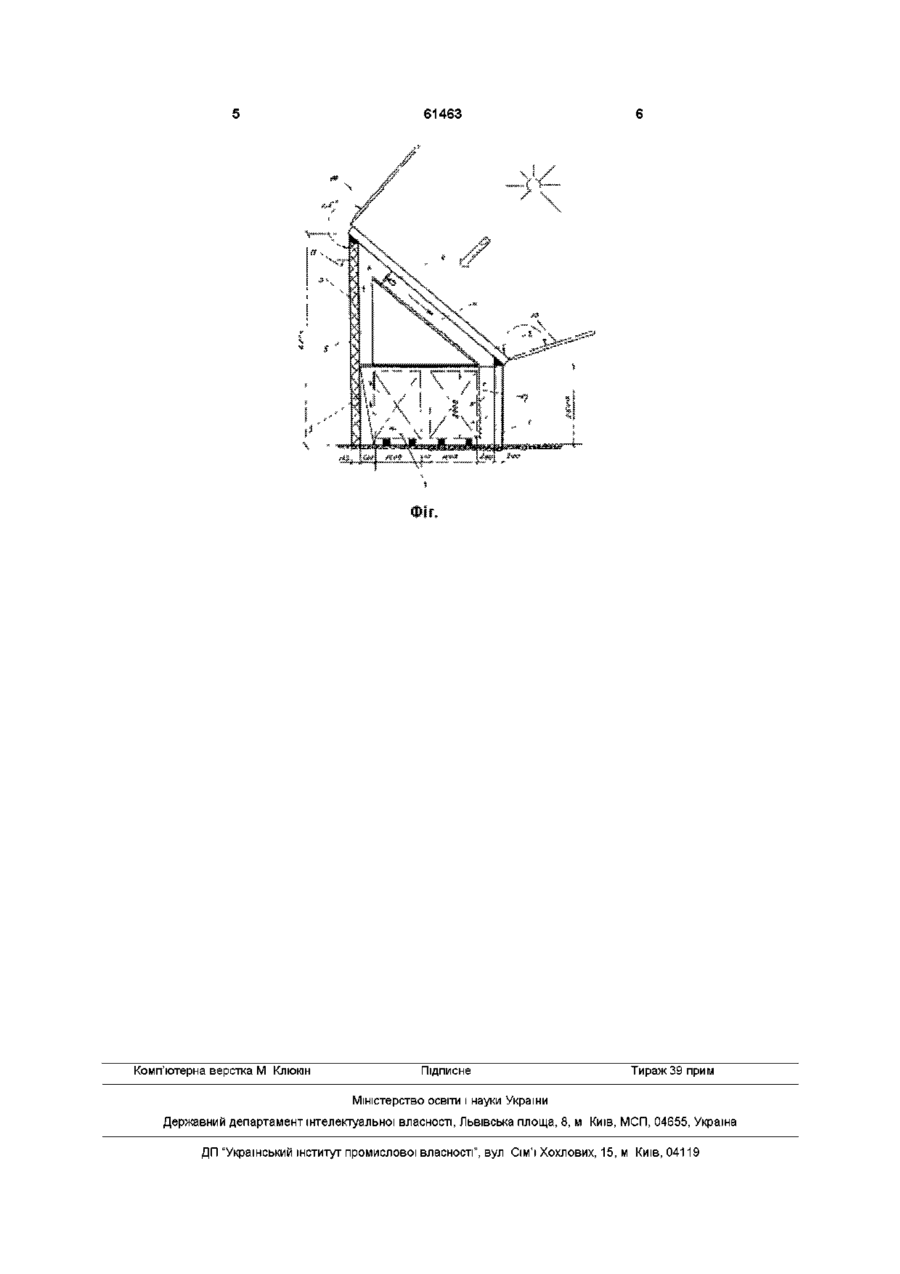

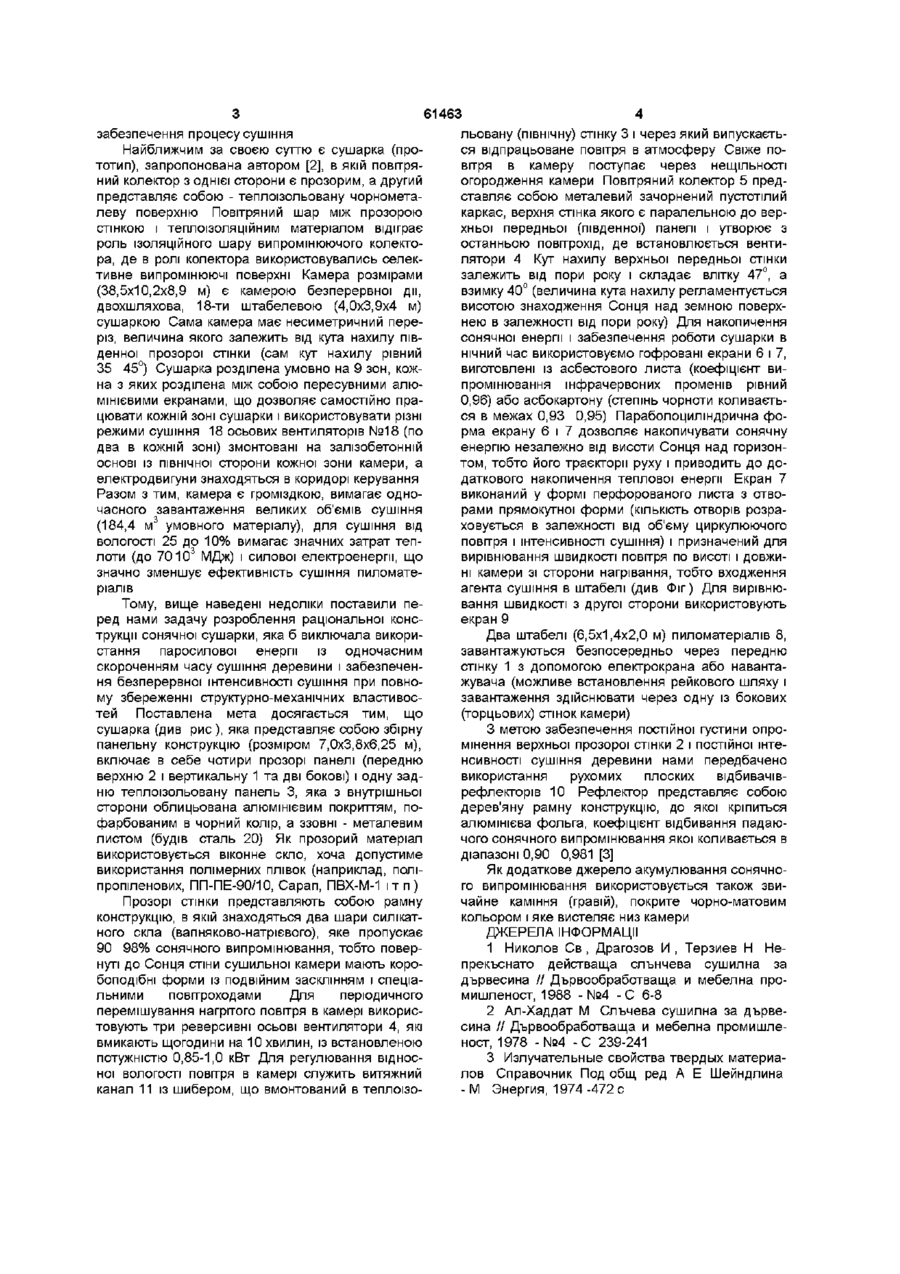

Сонячна сушильна камера, що містить прозорі передні (верхню похилу і вертикальну) і бокові стінки, а також задню теплоізольовану (мінвата) стінку (панель), облицьовану алюмінієвим матовочорним покриттям, яка відрізняється тим, що містить параболоциліндричні гофровані екрани, які забезпечують ПОСТІЙНІСТЬ поглинання сонячної Винахід відноситься до техніки сушіння деревини і може бути використаним для сушіння пиломатеріалів (дощок, чорнових заготовок, тарних дощечок і т п) і листових матеріалів рослинного походження (лущеного і струганого шпону, картону, деревинноволокнистих плит) Вичерпання запасів традиційних видів палива (кам'яного вугілля, нафти, природного газу) для отримання технічних джерел енергії (пари, електроенергії) і відпуск цін на ці енергоносії на Україні викликали необхідність пошуку і використання нетрадиційних та екологічно чистих видів енергії для сушіння масивної деревини В зв'язку з чим великої ваги і значення набуває використання сонячної енергії для інтенсифікації процесів сушіння деревини в поєднанні з чисто атмосферним (природнім) сушінням в штабелях і традиційним сушінням в конвективних калориферних сушарках В останні десятиріччя сонячне сушіння деревини в спеціальних камерах набуло широкого використання в Канаді, Німеччині, Польщі, Чехи, Білоруси, Роси, Болгари, тобто в країнах з помірним кліматом Зокрема, Св Ніколов із співробітниками [1], відзначаючи велику ефективність використання сонячної енергії в комбінації з іншими видами технічної енергії, пропонують використовувати для сушіння двохшляхову, 12 штабелеву (6x1,2x2,4 м), двохзонну сушильну камеру (37x3,1x5,4 м), в якій радіації незалежно від висоти сонця над горизонтом, один з яких (нижній) має перфоровані отвори прямокутної форми для рівномірного розподілення підігрітого повітря по довжині і висоті штабеля, а також додатковий акумулятор енергії випромінювання - звичайне каміння (гравій), гелюсушарка має повітрохід циркулюючого повітря, в якому розміщені три осьові реверсивні вентилятори, і на виході - напірний повітрохід з шибером, прозорі стінки рамної конструкції із подвійним заскленням разом з пустотілим колектором і гофрованим зачорненим екраном утворюють гелюповітронагрівач основним елементом є сонячна колекторна система повітряного типу Верхня прозора стінка нахилена вертикально під кутом 42°, а нижня передня стінка є вертикальною Задня і бокові стінки представляють собою металеві панелі, обшиті алюмінієм і покриті в матово-чорний колір В першій зоні сушарки циркуляція повітря здійснювалась з допомогою 12-ти осьових вентиляторів № 6 із сумарною встановленою потужністю 13,2 кВт, а самі електродвигуни знаходились в циркуляційному каналі Швидкість циркуляції - 3 4 м/с Притічно-витяжні канали знаходились в задній теплоізольованій СТІНЦІ В середній зоні розташовані вертикально три вентилятори, а в другій зоні - шість вертикально розміщених вентиляторів В останній зоні знаходились чотири штабелі, передбачено встановлення парокалориферної системи для досушування деревини від ЗО до 8 12% вологості Автори констатують зменшення на 30% витрат теплової енергії і можливість забезпечення цілорічної експлуатації сушильної камери в поєднанні з іншими видами технічної паливної енергії Недоліками цього винаходу є велика вмістимість самої камери, що вимагає одночасного завантаження достатньо великої КІЛЬКОСТІ деревини однієї породи, товщини, початкової вологості, а також значні затрати, як матеріалу для виготовлення самої сушарки, так і паросилової енергії для СО (О (О 61463 льовану (північну) стінку 3 і через який випускається відпрацьоване повітря в атмосферу Свіже повітря в камеру поступає через нещільності огородження камери Повітряний колектор 5 представляє собою металевий зачорнений пустотілий каркас, верхня стінка якого є паралельною до верхньої передньої (південної) панелі і утворює з останньою повітрохід, де встановлюється вентилятори 4 Кут нахилу верхньої передньої стінки залежить від пори року і складає влітку 47°, а взимку 40° (величина кута нахилу регламентується висотою знаходження Сонця над земною поверхнею в залежності від пори року) Для накопичення сонячної енергії і забезпечення роботи сушарки в нічний час використовуємо гофровані екрани 6 і 7, виготовлені із асбестового листа (коефіцієнт випромінювання інфрачервоних променів рівний 0,96) або асбокартону (степінь чорноти коливається в межах 0,93 0,95) Параболоциліндрична форма екрану 6 і 7 дозволяє накопичувати сонячну енергію незалежно від висоти Сонця над горизонтом, тобто його траєкторії руху і приводить до додаткового накопичення теплової енергії Екран 7 виконаний у формі перфорованого листа з отворами прямокутної форми (КІЛЬКІСТЬ отворів розраховується в залежності від об'єму циркулюючого повітря і інтенсивності сушіння) і призначений для вирівнювання швидкості повітря по висоті і довжині камери зі сторони нагрівання, тобто входження агента сушіння в штабелі (див Фіг) Для вирівнювання швидкості з другої сторони використовують Тому, вище наведені недоліки поставили пеекран 9 ред нами задачу розроблення раціональної конструкції сонячної сушарки, яка б виключала викориДва штабелі (6,5x1,4x2,0 м) пиломатеріалів 8, стання паросилової енергії із одночасним завантажуються безпосередньо через передню скороченням часу сушіння деревини і забезпеченстінку 1 з допомогою електрокрана або навантаня безперервної інтенсивності сушіння при повножувача (можливе встановлення рейкового шляху і му збереженні структурно-механічних властивосзавантаження здійснювати через одну із бокових тей Поставлена мета досягається тим, що (торцьових) стінок камери) сушарка (див рис ), яка представляє собою збірну З метою забезпечення постійної густини опропанельну конструкцію (розміром 7,0x3,8x6,25 м), мінення верхньої прозорої стінки 2 і постійної інтевключає в себе чотири прозорі панелі (передню нсивності сушіння деревини нами передбачено верхню 2 і вертикальну 1 та дві бокові) і одну задвикористання рухомих плоских відбивачівню теплоізольовану панель 3, яка з внутрішньої рефлекторів 10 Рефлектор представляє собою сторони облицьована алюмінієвим покриттям, подерев'яну рамну конструкцію, до якої кріпиться фарбованим в чорний колір, а ззовні - металевим алюмінієва фольга, коефіцієнт відбивання падаюлистом (будів сталь 20) Як прозорий матеріал чого сонячного випромінювання якої коливається в використовується віконне скло, хоча допустиме діапазоні 0,90 0,981 [3] використання полімерних плівок (наприклад, поліЯк додаткове джерело акумулювання сонячнопропіленових, ПП-ПЕ-90/10, Сарап, ПВХ-М-1 і т п ) го випромінювання використовується також звичайне каміння (гравій), покрите чорно-матовим Прозорі стінки представляють собою рамну кольором і яке вистеляє низ камери конструкцію, в якій знаходяться два шари силікатного скла (вапняково-натрієвого), яке пропускає ДЖЕРЕЛА ІНФОРМАЦІЇ 90 98% сонячного випромінювання, тобто повер1 Николов Св , Драгозов И , Терзиев Н Ненуті до Сонця стіни сушильної камери мають коропрекъснато действаща слънчева сушил на за боподібні форми із подвійним засклінням і спеціадървесина // Дървообработваща и мебелна прольними повітроходами Для періодичного мишленост, 1988 - №4 -С 6-8 перемішування нагрітого повітря в камері викорис2 Ал-Хаддат М Слъчева сушилна за дърветовують три реверсивні осьові вентилятори 4, які сина // Дървообработваща и мебелна промишлевмикають щогодини на 10 хвилин, із встановленою ност, 1978 -№4 -С 239-241 потужністю 0,85-1,0 кВт Для регулювання віднос3 Излучательные свойства твердых материаної вологості повітря в камері служить витяжний лов Справочник Под общ ред А Е Шейндлина канал 11 із шибером, що вмонтований в теплоізо- М Энергия, 1974-472 с забезпечення процесу сушіння Найближчим за своєю суттю є сушарка (прототип), запропонована автором [2], в якій повітряний колектор з однієї сторони є прозорим, а другий представляє собою - теплоізольовану чорнометалеву поверхню Повітряний шар між прозорою стінкою і теплоізоляційним матеріалом відіграє роль ІЗОЛЯЦІЙНОГО шару випромінюючого колектора, де в ролі колектора використовувались селективне випромінюючі поверхні Камера розмірами (38,5x10,2x8,9 м) є камерою безперервної дії, двохшляхова, 18-ти штабелевою (4,0x3,9x4 м) сушаркою Сама камера має несиметричний переріз, величина якого залежить від кута нахилу південної прозорої стінки (сам кут нахилу рівний 35 45°) Сушарка розділена умовно на 9 зон, кожна з яких розділена між собою пересувними алюмінієвими екранами, що дозволяє самостійно працювати кожній зоні сушарки і використовувати різні режими сушіння 18 осьових вентиляторів №18 (по два в кожній зоні) змонтовані на залізобетонній основі із північної сторони кожної зони камери, а електродвигуни знаходяться в коридорі керування Разом з тим, камера є громіздкою, вимагає одночасного завантаження великих об'ємів сушіння (184,4 м3 умовного матеріалу), для сушіння від вологості 25 до 10% вимагає значних затрат теплоти (до 7010 3 МДж) і силової електроенергії, що значно зменшує ефективність сушіння пиломатеріалів 61463 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Автори англійськоюOzarkiv Ihor Myroslavovych, Bilei Petro Vasyliovych
Автори російськоюОзаркив Игорь Мирославович, Билей Петр Васильевич
МПК / Мітки
Мітки: сушильна, сонячна, камера
