Метод визначення межі міцності чавуну на статичний чистий згин

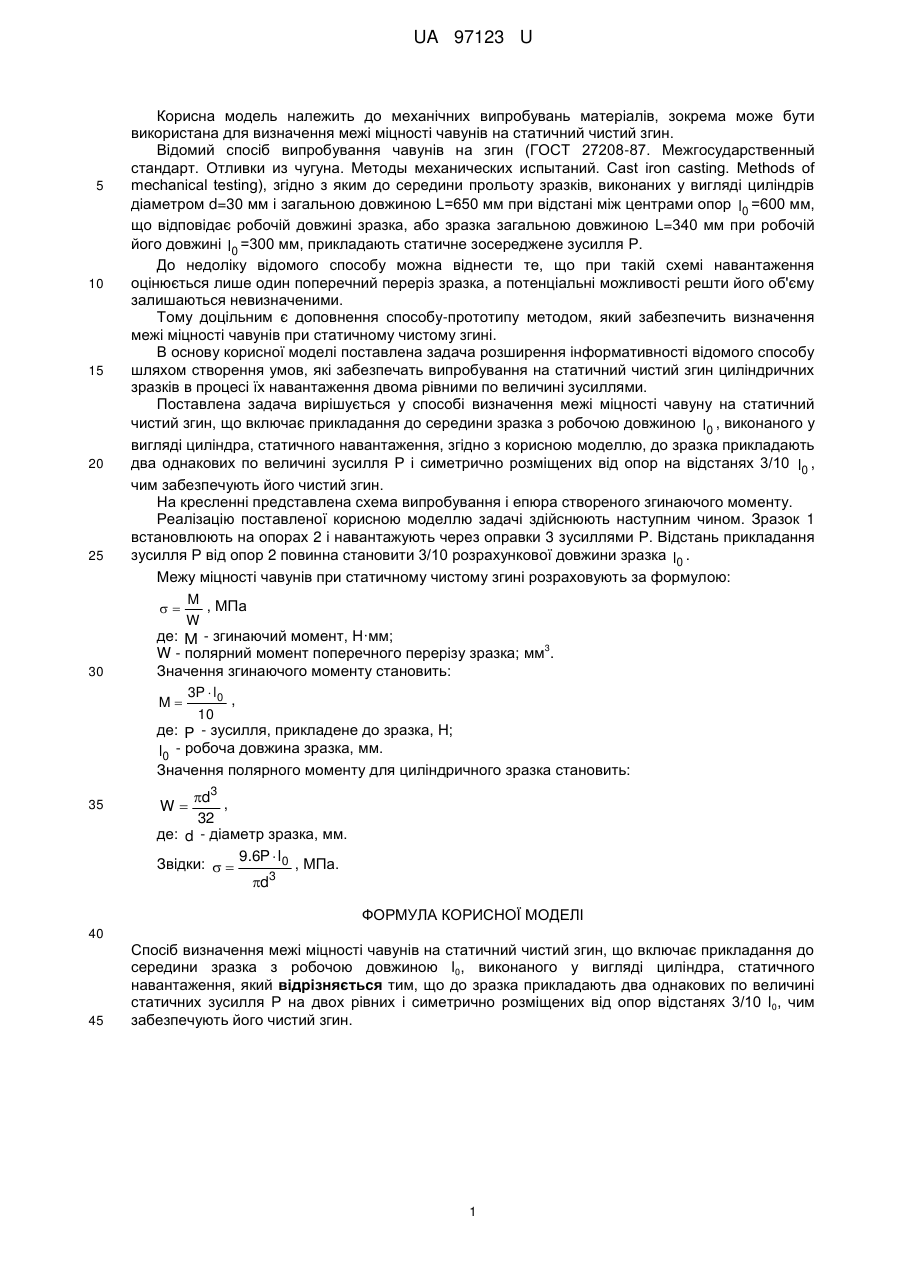

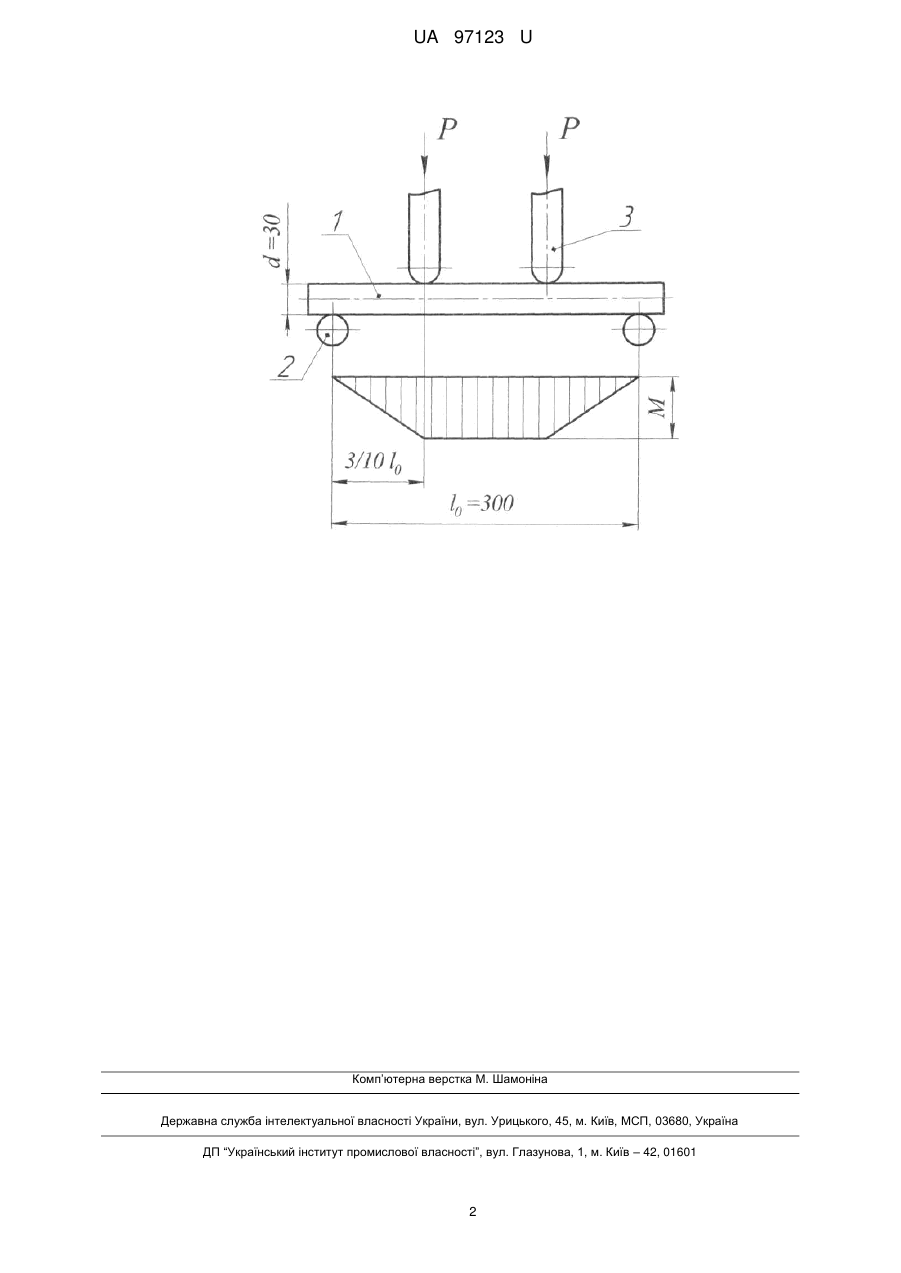

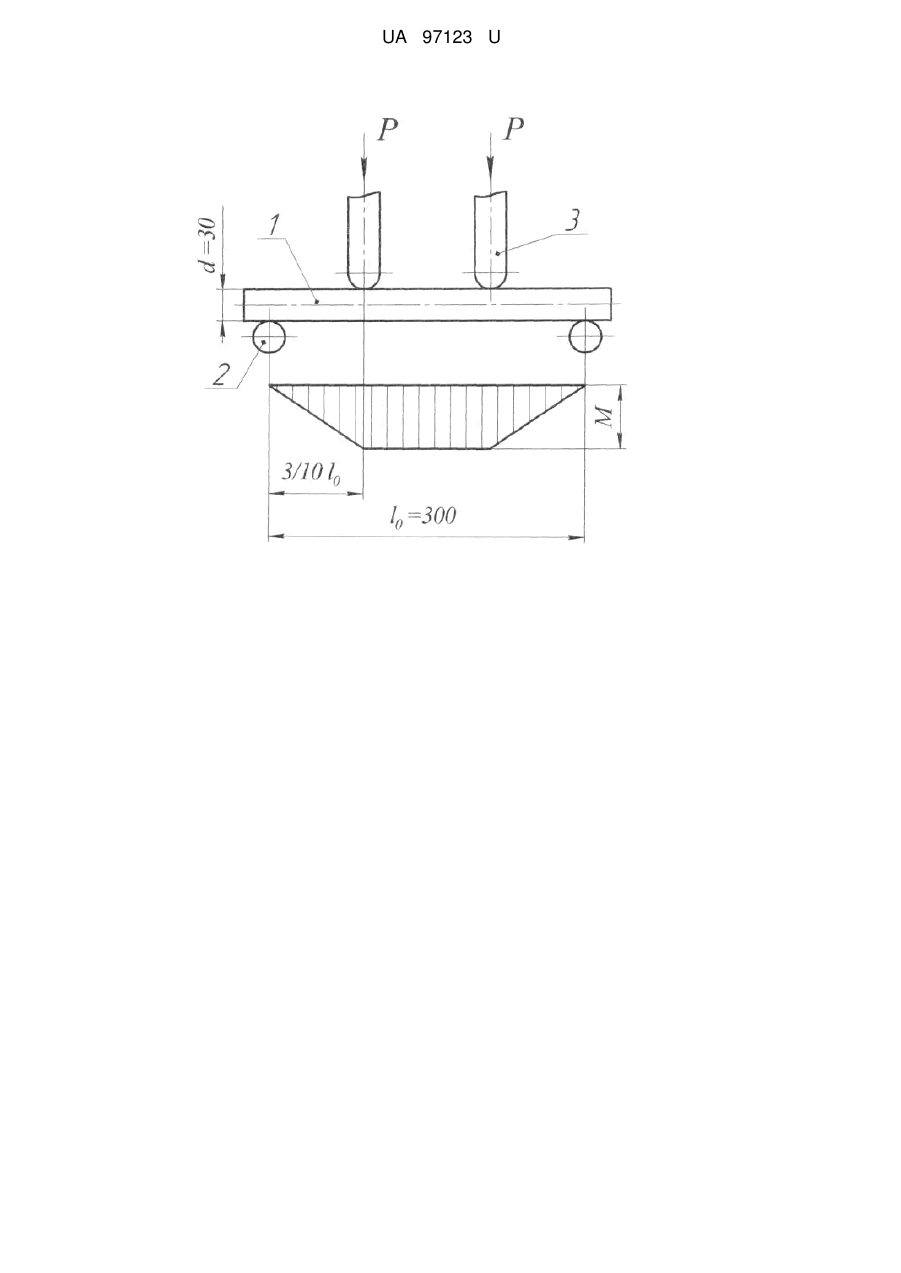

Реферат: Спосіб визначення межі міцності чавунів на статичний чистий згин включає прикладання до середини зразка з робочою довжиною l0, виконаного у вигляді циліндра, статичного навантаження. При цьому до зразка прикладають два однакових по величині статичних зусилля Р на двох рівних і симетрично розміщених від опор відстанях 3/10 l 0, чим забезпечують його чистий згин. UA 97123 U (54) МЕТОД ВИЗНАЧЕННЯ МЕЖІ МІЦНОСТІ ЧАВУНУ НА СТАТИЧНИЙ ЧИСТИЙ ЗГИН UA 97123 U UA 97123 U 5 10 15 20 25 30 35 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення межі міцності чавунів на статичний чистий згин. Відомий спосіб випробування чавунів на згин (ГОСТ 27208-87. Межгосударственный стандарт. Отливки из чугуна. Методы механических испытаний. Cast iron casting. Methods of mechanical testing), згідно з яким до середини прольоту зразків, виконаних у вигляді циліндрів діаметром d=30 мм і загальною довжиною L=650 мм при відстані між центрами опор l0 =600 мм, що відповідає робочій довжині зразка, або зразка загальною довжиною L=340 мм при робочій його довжині l0 =300 мм, прикладають статичне зосереджене зусилля Р. До недоліку відомого способу можна віднести те, що при такій схемі навантаження оцінюється лише один поперечний переріз зразка, а потенціальні можливості решти його об'єму залишаються невизначеними. Тому доцільним є доповнення способу-прототипу методом, який забезпечить визначення межі міцності чавунів при статичному чистому згині. В основу корисної моделі поставлена задача розширення інформативності відомого способу шляхом створення умов, які забезпечать випробування на статичний чистий згин циліндричних зразків в процесі їх навантаження двома рівними по величині зусиллями. Поставлена задача вирішується у способі визначення межі міцності чавуну на статичний чистий згин, що включає прикладання до середини зразка з робочою довжиною l0 , виконаного у вигляді циліндра, статичного навантаження, згідно з корисною моделлю, до зразка прикладають два однакових по величині зусилля Р і симетрично розміщених від опор на відстанях 3/10 l0 , чим забезпечують його чистий згин. На кресленні представлена схема випробування і епюра створеного згинаючого моменту. Реалізацію поставленої корисною моделлю задачі здійснюють наступним чином. Зразок 1 встановлюють на опорах 2 і навантажують через оправки 3 зусиллями Р. Відстань прикладання зусилля Р від опор 2 повинна становити 3/10 розрахункової довжини зразка l0 . Межу міцності чавунів при статичному чистому згині розраховують за формулою: M , МПа  W де: M - згинаючий момент, Н·мм; 3 W - полярний момент поперечного перерізу зразка; мм . Значення згинаючого моменту становить: 3P  l0 , M 10 де: P - зусилля, прикладене до зразка, Н; l0 - робоча довжина зразка, мм. Значення полярного моменту для циліндричного зразка становить: d3 , 32 де: d - діаметр зразка, мм. 9.6P  l0 Звідки:   , МПа. d3 W ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб визначення межі міцності чавунів на статичний чистий згин, що включає прикладання до середини зразка з робочою довжиною l0, виконаного у вигляді циліндра, статичного навантаження, який відрізняється тим, що до зразка прикладають два однакових по величині статичних зусилля Р на двох рівних і симетрично розміщених від опор відстанях 3/10 l0, чим забезпечують його чистий згин. 1 UA 97123 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
