Спосіб випробування чарункових жорстких пластмас на статичний чистий згин

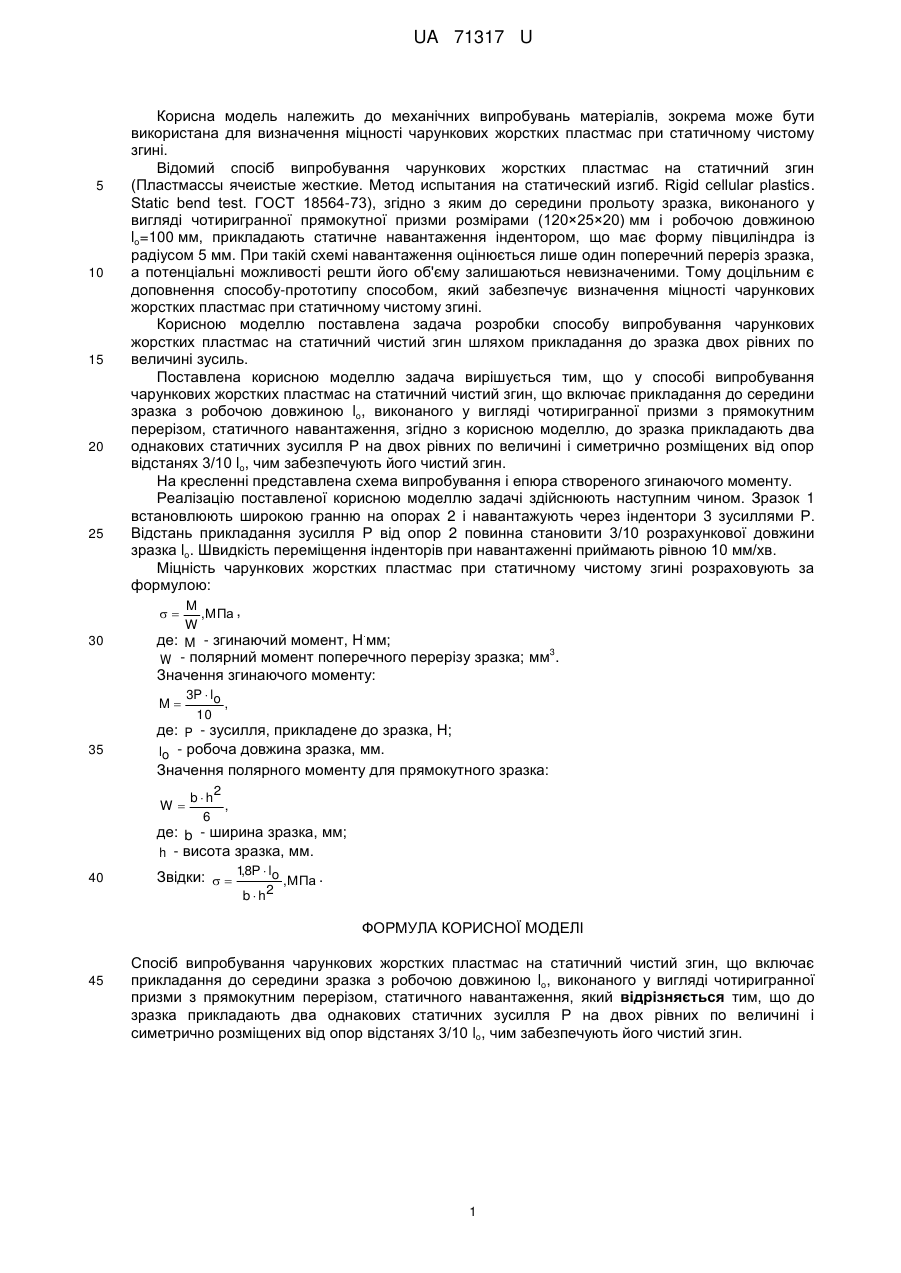

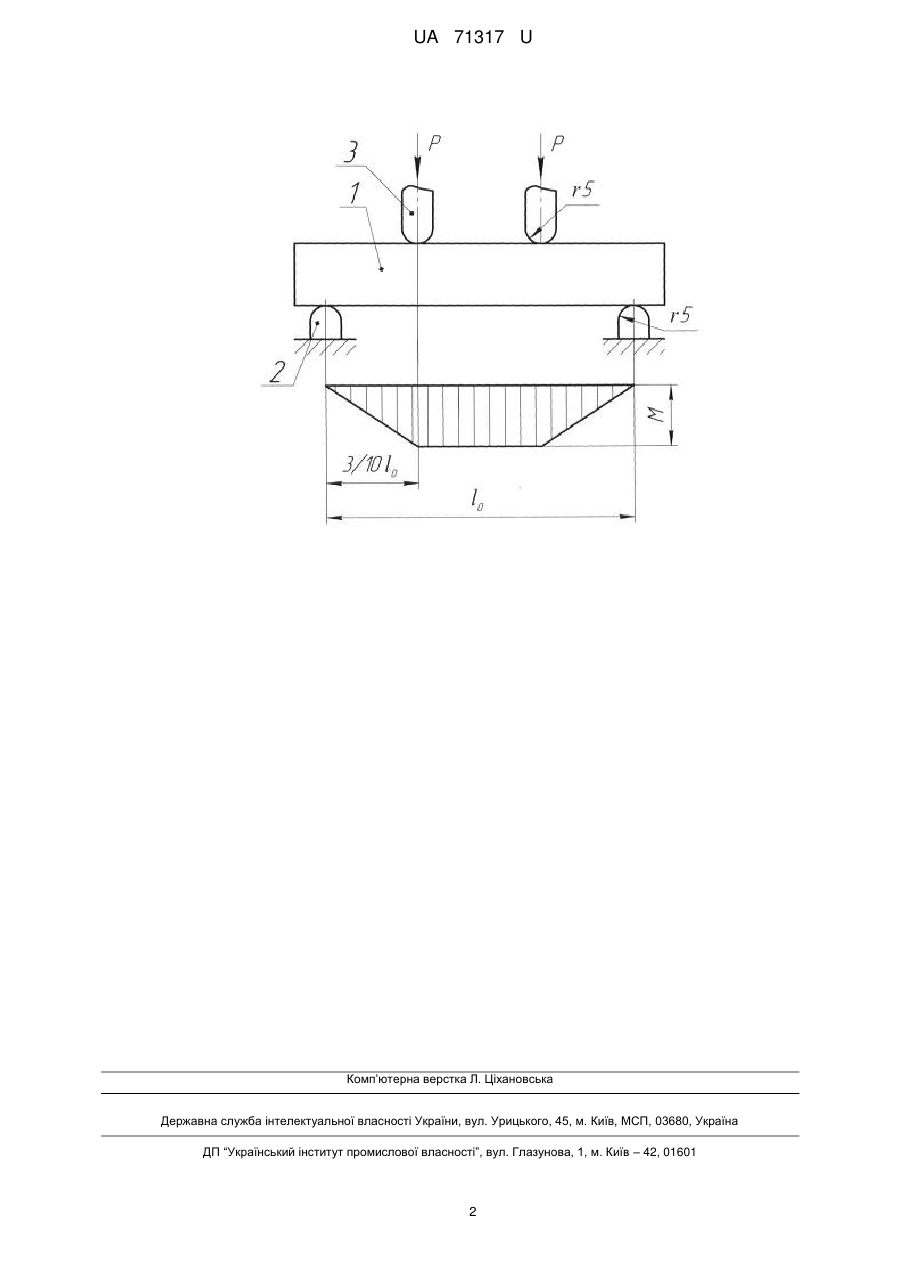

Реферат: UA 71317 U UA 71317 U 5 10 15 20 25 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення міцності чарункових жорстких пластмас при статичному чистому згині. Відомий спосіб випробування чарункових жорстких пластмас на статичний згин (Пластмассы ячеистые жесткие. Метод испытания на статический изгиб. Rigid cellular plastics. Static bend test. ГОСТ 18564-73), згідно з яким до середини прольоту зразка, виконаного у вигляді чотиригранної прямокутної призми розмірами (120×25×20) мм і робочою довжиною lо=100 мм, прикладають статичне навантаження індентором, що має форму півциліндра із радіусом 5 мм. При такій схемі навантаження оцінюється лише один поперечний переріз зразка, а потенціальні можливості решти його об'єму залишаються невизначеними. Тому доцільним є доповнення способу-прототипу способом, який забезпечує визначення міцності чарункових жорстких пластмас при статичному чистому згині. Корисною моделлю поставлена задача розробки способу випробування чарункових жорстких пластмас на статичний чистий згин шляхом прикладання до зразка двох рівних по величині зусиль. Поставлена корисною моделлю задача вирішується тим, що у способі випробування чарункових жорстких пластмас на статичний чистий згин, що включає прикладання до середини зразка з робочою довжиною lо, виконаного у вигляді чотиригранної призми з прямокутним перерізом, статичного навантаження, згідно з корисною моделлю, до зразка прикладають два однакових статичних зусилля Р на двох рівних по величині і симетрично розміщених від опор відстанях 3/10 lо, чим забезпечують його чистий згин. На кресленні представлена схема випробування і епюра створеного згинаючого моменту. Реалізацію поставленої корисною моделлю задачі здійснюють наступним чином. Зразок 1 встановлюють широкою гранню на опорах 2 і навантажують через індентори 3 зусиллями Р. Відстань прикладання зусилля Р від опор 2 повинна становити 3/10 розрахункової довжини зразка lо. Швидкість переміщення інденторів при навантаженні приймають рівною 10 мм/хв. Міцність чарункових жорстких пластмас при статичному чистому згині розраховують за формулою: M ,МПа , W . де: M - згинаючий момент, Н мм; 3 W - полярний момент поперечного перерізу зразка; мм .  30 Значення згинаючого моменту: 3P  lo , 10 де: P - зусилля, прикладене до зразка, Н; lo - робоча довжина зразка, мм. M 35 Значення полярного моменту для прямокутного зразка: b  h2 , 6 де: b - ширина зразка, мм; h - висота зразка, мм. , Звідки:   18P  lo ,МПа . b  h2 W 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб випробування чарункових жорстких пластмас на статичний чистий згин, що включає прикладання до середини зразка з робочою довжиною lо, виконаного у вигляді чотиригранної призми з прямокутним перерізом, статичного навантаження, який відрізняється тим, що до зразка прикладають два однакових статичних зусилля Р на двох рівних по величині і симетрично розміщених від опор відстанях 3/10 lо, чим забезпечують його чистий згин. 1 UA 71317 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
