Гідроакустична антена з кільцевими торцями

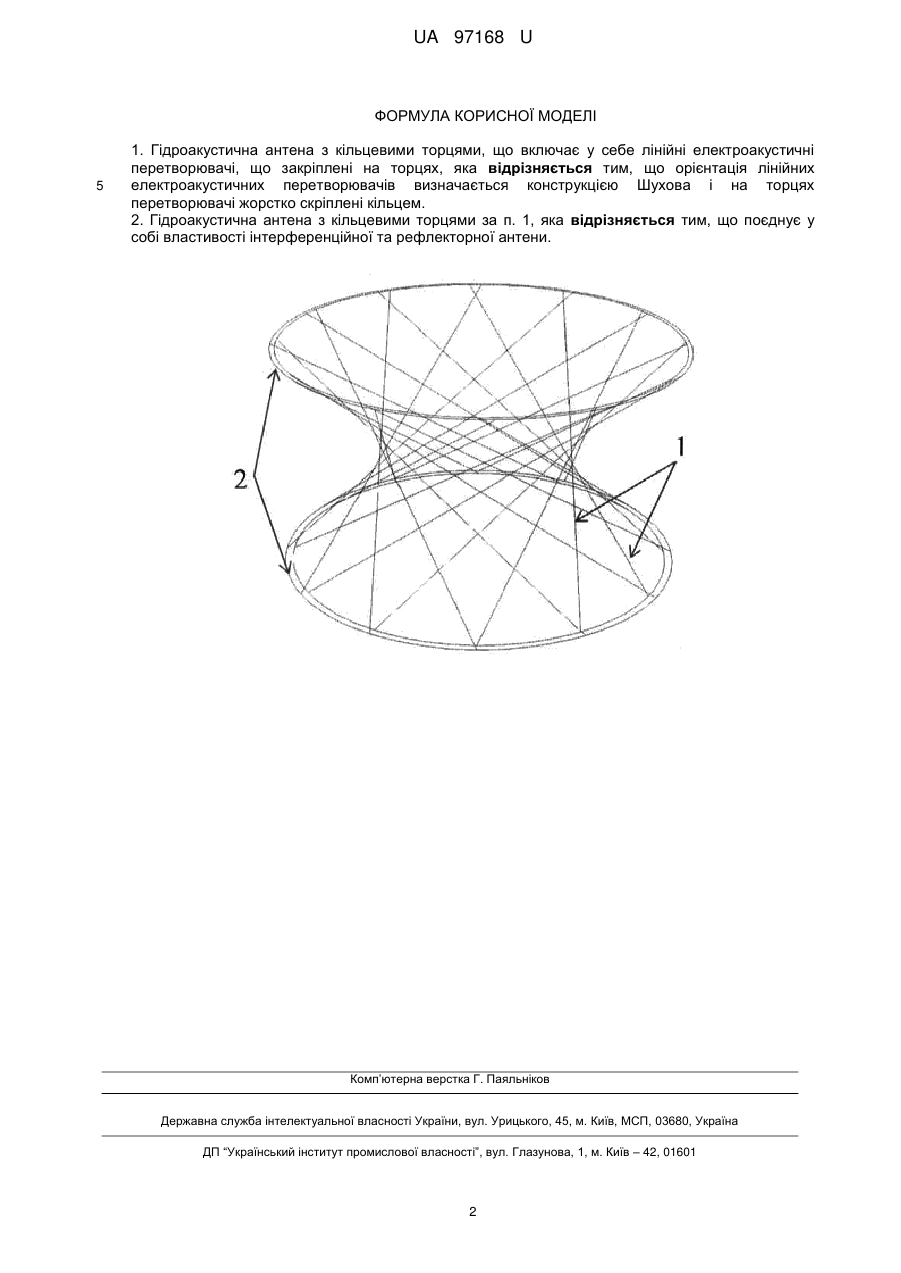

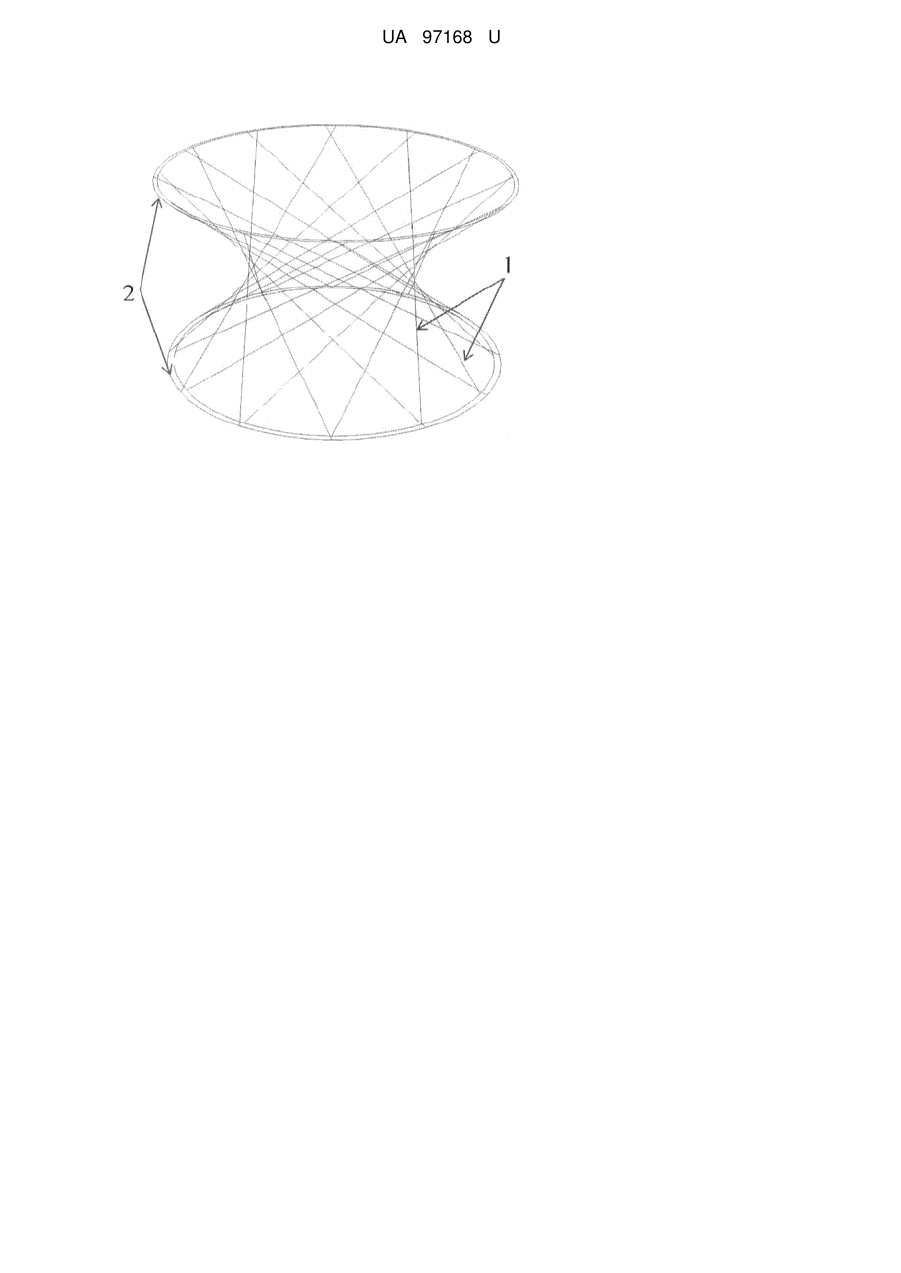

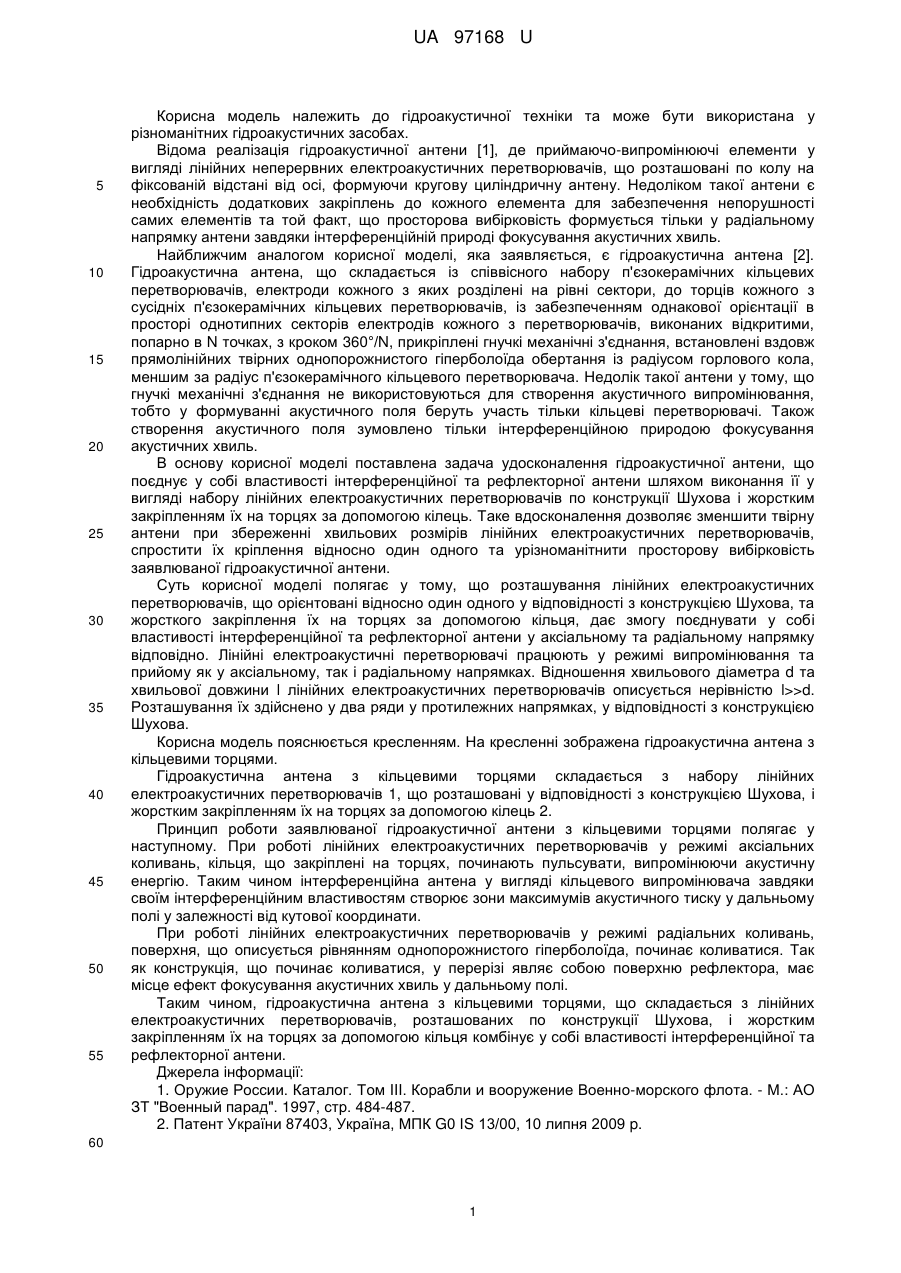

Реферат: Гідроакустична антена з кільцевими торцями складається з лінійних електроакустичних перетворювачів, що розташовані у відповідності до конструкції Шухова та жорстко закріплені на торцях за допомогою кілець, що дає змогу поєднувати у собі властивості інтерференційної та рефлекторної антени у аксіальному та радіальному напрямках відповідно. UA 97168 U (54) ГІДРОАКУСТИЧНА АНТЕНА З КІЛЬЦЕВИМИ ТОРЦЯМИ UA 97168 U UA 97168 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідроакустичної техніки та може бути використана у різноманітних гідроакустичних засобах. Відома реалізація гідроакустичної антени [1], де приймаючо-випромінюючі елементи у вигляді лінійних неперервних електроакустичних перетворювачів, що розташовані по колу на фіксованій відстані від осі, формуючи кругову циліндричну антену. Недоліком такої антени є необхідність додаткових закріплень до кожного елемента для забезпечення непорушності самих елементів та той факт, що просторова вибірковість формується тільки у радіальному напрямку антени завдяки інтерференційній природі фокусування акустичних хвиль. Найближчим аналогом корисної моделі, яка заявляється, є гідроакустична антена [2]. Гідроакустична антена, що складається із співвісного набору п'єзокерамічних кільцевих перетворювачів, електроди кожного з яких розділені на рівні сектори, до торців кожного з сусідніх п'єзокерамічних кільцевих перетворювачів, із забезпеченням однакової орієнтації в просторі однотипних секторів електродів кожного з перетворювачів, виконаних відкритими, попарно в N точках, з кроком 360°/N, прикріплені гнучкі механічні з'єднання, встановлені вздовж прямолінійних твірних однопорожнистого гіперболоїда обертання із радіусом горлового кола, меншим за радіус п'єзокерамічного кільцевого перетворювача. Недолік такої антени у тому, що гнучкі механічні з'єднання не використовуються для створення акустичного випромінювання, тобто у формуванні акустичного поля беруть участь тільки кільцеві перетворювачі. Також створення акустичного поля зумовлено тільки інтерференційною природою фокусування акустичних хвиль. В основу корисної моделі поставлена задача удосконалення гідроакустичної антени, що поєднує у собі властивості інтерференційної та рефлекторної антени шляхом виконання її у вигляді набору лінійних електроакустичних перетворювачів по конструкції Шухова і жорстким закріпленням їх на торцях за допомогою кілець. Таке вдосконалення дозволяє зменшити твірну антени при збереженні хвильових розмірів лінійних електроакустичних перетворювачів, спростити їх кріплення відносно один одного та урізноманітнити просторову вибірковість заявлюваної гідроакустичної антени. Суть корисної моделі полягає у тому, що розташування лінійних електроакустичних перетворювачів, що орієнтовані відносно один одного у відповідності з конструкцією Шухова, та жорсткого закріплення їх на торцях за допомогою кільця, дає змогу поєднувати у собі властивості інтерференційної та рефлекторної антени у аксіальному та радіальному напрямку відповідно. Лінійні електроакустичні перетворювачі працюють у режимі випромінювання та прийому як у аксіальному, так і радіальному напрямках. Відношення хвильового діаметра d та хвильової довжини l лінійних електроакустичних перетворювачів описується нерівністю l>>d. Розташування їх здійснено у два ряди у протилежних напрямках, у відповідності з конструкцією Шухова. Корисна модель пояснюється кресленням. На кресленні зображена гідроакустична антена з кільцевими торцями. Гідроакустична антена з кільцевими торцями складається з набору лінійних електроакустичних перетворювачів 1, що розташовані у відповідності з конструкцією Шухова, і жорстким закріпленням їх на торцях за допомогою кілець 2. Принцип роботи заявлюваної гідроакустичної антени з кільцевими торцями полягає у наступному. При роботі лінійних електроакустичних перетворювачів у режимі аксіальних коливань, кільця, що закріплені на торцях, починають пульсувати, випромінюючи акустичну енергію. Таким чином інтерференційна антена у вигляді кільцевого випромінювача завдяки своїм інтерференційним властивостям створює зони максимумів акустичного тиску у дальньому полі у залежності від кутової координати. При роботі лінійних електроакустичних перетворювачів у режимі радіальних коливань, поверхня, що описується рівнянням однопорожнистого гіперболоїда, починає коливатися. Так як конструкція, що починає коливатися, у перерізі являє собою поверхню рефлектора, має місце ефект фокусування акустичних хвиль у дальньому полі. Таким чином, гідроакустична антена з кільцевими торцями, що складається з лінійних електроакустичних перетворювачів, розташованих по конструкції Шухова, і жорстким закріпленням їх на торцях за допомогою кільця комбінує у собі властивості інтерференційної та рефлекторної антени. Джерела інформації: 1. Оружие России. Каталог. Том III. Корабли и вооружение Военно-морского флота. - М.: АО ЗТ "Военный парад". 1997, стр. 484-487. 2. Патент України 87403, Україна, МПК G0 ІS 13/00, 10 липня 2009 p. 60 1 UA 97168 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Гідроакустична антена з кільцевими торцями, що включає у себе лінійні електроакустичні перетворювачі, що закріплені на торцях, яка відрізняється тим, що орієнтація лінійних електроакустичних перетворювачів визначається конструкцією Шухова і на торцях перетворювачі жорстко скріплені кільцем. 2. Гідроакустична антена з кільцевими торцями за п. 1, яка відрізняється тим, що поєднує у собі властивості інтерференційної та рефлекторної антени. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
