Розрядно-оптичний пристрій

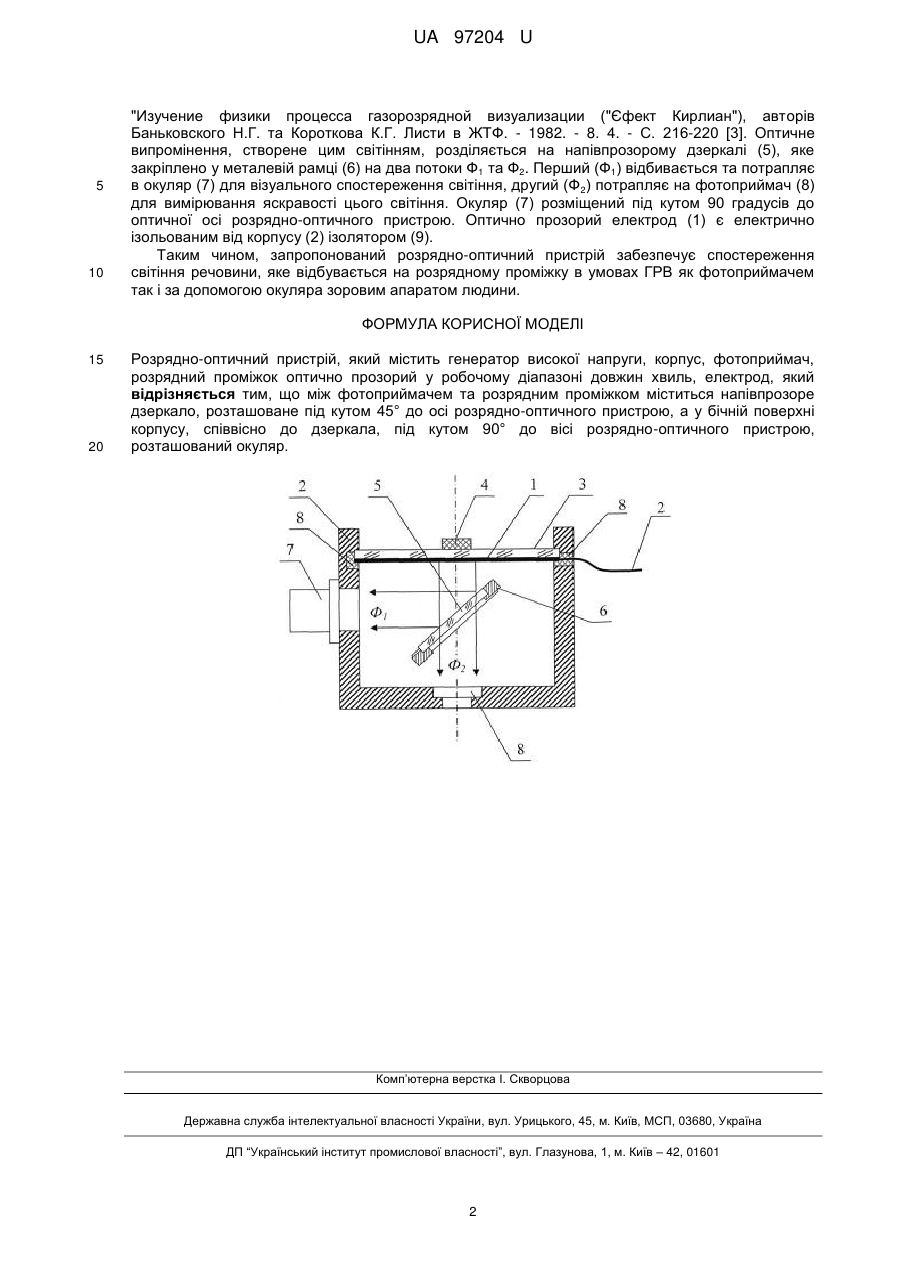

Реферат: Розрядно-оптичний пристрій містить генератор високої напруги, корпус, фотоприймач, розрядний проміжок оптично прозорий у робочому діапазоні довжин хвиль, електрод. Між фотоприймачем та розрядним проміжком міститься напівпрозоре дзеркало, розташоване під кутом 45° до осі розрядно-оптичного пристрою. У бічній поверхні корпусу, співвісно до дзеркала, під кутом 90° до вісі розрядно-оптичного пристрою, розташований окуляр. UA 97204 U (12) UA 97204 U UA 97204 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладів для контролю якості та стану твердих тіл і рідин. Контроль здійснюється за допомогою поверхневого газового розряду (газорозрядної візуалізації (ГРВ) і може бути використана у дефектоскопії та приладах контролю якості та стану певних об'єктів. Відомий прилад для контролю якості поверхні, який складається з розрядно-оптичного пристрою, з'єднаного з оптичною системою та світловодом, за допомогою якого оптичний сигнал надходить до фотоприймача та засобу вимірювання. До складу пристрою входять також джерело електричного поля високої напруженості та переривач імпульсів напруги описаний в статті "Использование эффекта Кирлиан для контроля качества полупроводниковых пластин" автора Ю.Г. Добровольського. Технология и конструирование в электронной аппаратуре. 1999. - № 5-6. - С. 23 [1]. Недоліком згаданого пристрою є складність конструкції, зумовлена використанням оптичної системи, яка передає оптичний сигнал з розрядно-оптичного пристрою на світловод, а з нього на фотоприймач вимірювального блоку. Близьким до запропонованої корисної моделі є розрядно-оптичний пристрій, який складається з корпусу, генератора високої напруги, фотоприймача, розрядного проміжку, оптично прозорого електрода та фільтра завад, описаний у патенті України на корисну модель № 11160 Розрядно-оптичний пристрій автора Ю.Г. Добровольського, Бюл. № 12 15.12.05. [2]. Недоліки згаданого розрядно-оптичного пристрою наступні. Неможливе спостереження світіння речовини, яке відбувається на розрядному проміжку в умовах газорозрядної візуалізації (ГРВ) як фотоприймачем так і з допомогою зорового апарата людини. Задача - забезпечення спостереження світіння речовини, яке відбувається на розрядному проміжку в умовах ГРВ як фотоприймачем так і за допомогою зорового апарата людини. Технічне рішення поставленої задачі досягається тим, що: 1. Згідно з кресленням, між фотоприймачем (8) та розрядним проміжком (3) міститься напівпрозоре дзеркало (5) розташоване під кутом 45° до осі розрядно-оптичного пристрою, а у бічній поверхні корпусу (2), співвісно до дзеркала під кутом 90° до осі розрядно-оптичного пристрою, розташований окуляр (7). Відповідність критерію "новизна" запропонованому розрядно-оптичному пристрою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. Промислове використання корисної моделі не вимагає великих витрат, спеціальних матеріалів та технологій, його реалізація можлива на виробництвах України і за її межами. Приклад конструкції розрядно-оптичний пристрою. Корпус розрядно-оптичного пристрою виконаний із дюралюміну Діб. Розрядний проміжок діаметром 60 мм виконано з оптичного скла марки А61. Його товщина складає близько 700 мкм. В конструкції в торцевій стінці розміщений окуляр від мікроскопа МБС-10, розміщений під кутом 90 градусів до оптичної осі розрядно-оптичного пристрою. Для передачі зображення використовується дзеркало розміру 30×30 мм, виготовлене зі скла марки КУ-1, на яке напилено алюміній товщиною біля 100 А, що забезпечує коефіцієнт пропускання шару алюмінію не менше 50 % у видимому діапазоні спектра. Це напівпрозоре дзеркало розташоване під кутом 45 градусів до оптичної осі. Дзеркало закріплене у відповідній рамці з дюралюміну Діб розмірами 40×40 мм та висотою 3 мм. Внутрішній отвір рамки має розміри 34×34 мм. Напівпрозоре дзеркало наклеєне на рамку за допомогою клею типу БФ. Оптично прозорий електрод діаметром 60 мм виготовлявся з латунної сітки Л-80 діаметр волокна якої 0,1 мм. Комірки сітки мають розмір 0,16×0,16 мм. Електрод з сітки Л-80 з'єднується з генератором високої напруги відповідним провідником із роз'ємом. Як фотоприймач використовувався фотодіод ФД-288В. Таким чином конструкція запропонованого розрядно-оптичного пристрою забезпечує можливість одночасного візуального спостереження світіння об'єкта дослідження в умовах ГРВ та вимірювання яскравості цього світіння за допомогою фотодіода. Перелік графічних матеріалів Креслення представляє схематичну будову пристрою за п. 1 з показанням зображення розрізу розрядно-оптичного пристрою, розташуванням в ньому розрядного проміжку, напівпрозорого дзеркала та фотоприймача. Робота заявленого пристрою При включенні генератора на комірчастий латунний електрод (1) через вивід (2) подається висока напруга. На розрядному проміжку (3) з'являється світіння об'єкта (4), який розташований на його поверхні, відоме під назвою газорозрядної візуалізації, описаної зокрема у статті 1 UA 97204 U 5 10 "Изучение физики процесса газорозрядной визуализации ("Єфект Кирлиан"), авторів Баньковского Н.Г. та Короткова К.Г. Листи в ЖТФ. - 1982. - 8. 4. - С. 216-220 [3]. Оптичне випромінення, створене цим світінням, розділяється на напівпрозорому дзеркалі (5), яке закріплено у металевій рамці (6) на два потоки Ф1 та Ф2. Перший (Ф1) відбивається та потрапляє в окуляр (7) для візуального спостереження світіння, другий (Ф 2) потрапляє на фотоприймач (8) для вимірювання яскравості цього світіння. Окуляр (7) розміщений під кутом 90 градусів до оптичної осі розрядно-оптичного пристрою. Оптично прозорий електрод (1) є електрично ізольованим від корпусу (2) ізолятором (9). Таким чином, запропонований розрядно-оптичний пристрій забезпечує спостереження світіння речовини, яке відбувається на розрядному проміжку в умовах ГРВ як фотоприймачем так і за допомогою окуляра зоровим апаратом людини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Розрядно-оптичний пристрій, який містить генератор високої напруги, корпус, фотоприймач, розрядний проміжок оптично прозорий у робочому діапазоні довжин хвиль, електрод, який відрізняється тим, що між фотоприймачем та розрядним проміжком міститься напівпрозоре дзеркало, розташоване під кутом 45° до осі розрядно-оптичного пристрою, а у бічній поверхні корпусу, співвісно до дзеркала, під кутом 90° до вісі розрядно-оптичного пристрою, розташований окуляр. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
