Добавка-суперпластифікатор для бетону, цементу та будівельних розчинів
Номер патенту: 97279
Опубліковано: 10.03.2015
Автори: Токарчук Володимир Володимирович, Флейшер Ганна Юріївна, Свідерський Валентин Анатолійович, Василькевич Олександр Іванович
Формула / Реферат
Добавка-суперпластифікатор для бетону, цементу та будівельних розчинів, що складається з діетаноламіду жирних кислот, метилового ефіру та солей жирних кислот, діетаноламіну та гліцерину, яка відрізняється тим, що є продуктом переробки відпрацьованої соняшникової олії, а як розчинник використовується вода при наступному співвідношенні компонентів, мас. %:
продукт переробки відпрацьованої соняшникової олії
99,0-1,0
вода
1,0-99,0.
Текст

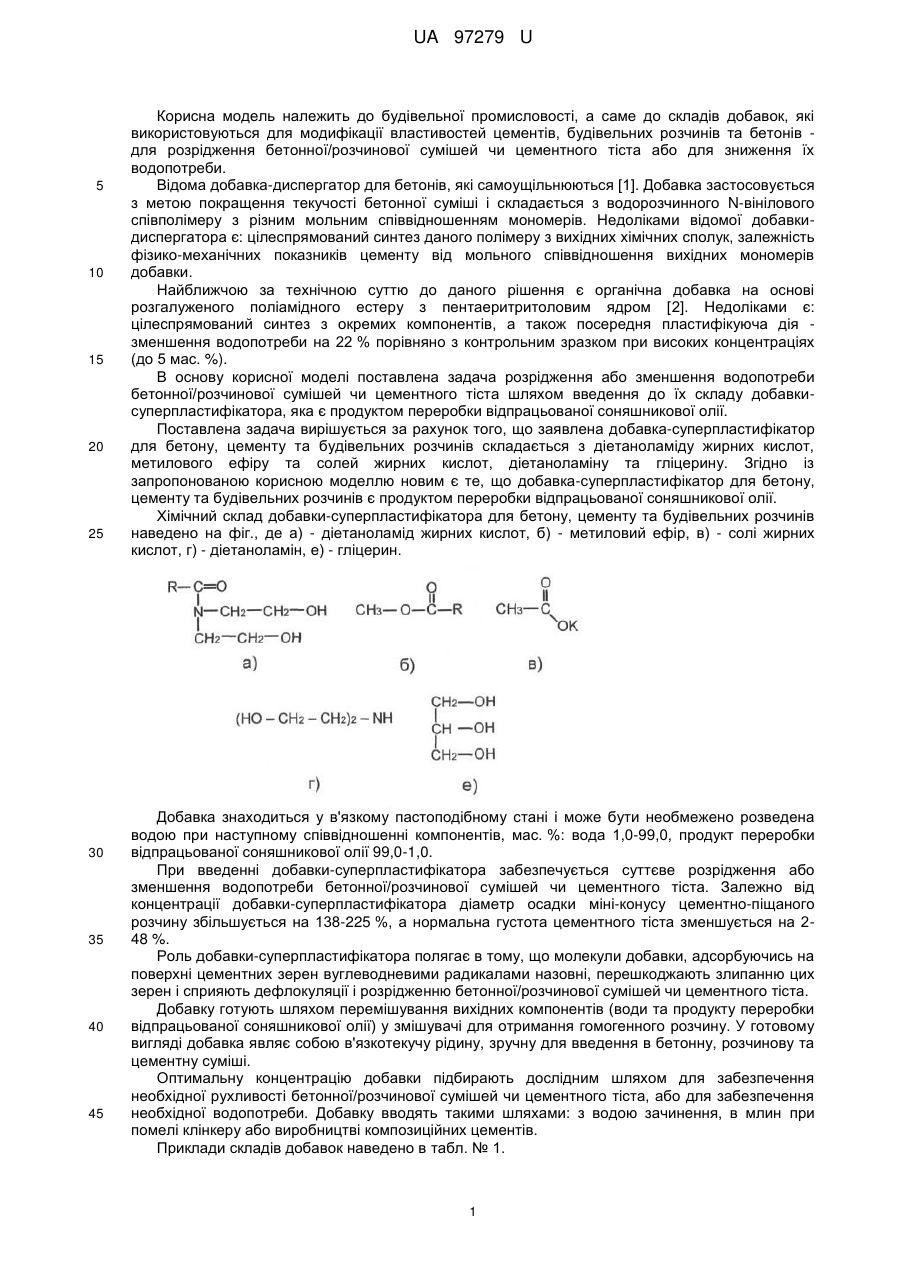

Реферат: Добавка-суперпластифікатор для бетону, цементу та будівельних розчинів складається з діетаноламіду жирних кислот, метилового ефіру та солей жирних кислот, діетаноламіну та гліцерину. Добавка є продуктом переробки відпрацьованої соняшникової олії. Як розчинник використовується вода . UA 97279 U (54) ДОБАВКА-СУПЕРПЛАСТИФІКАТОР ДЛЯ БЕТОНУ, ЦЕМЕНТУ ТА БУДІВЕЛЬНИХ РОЗЧИНІВ UA 97279 U UA 97279 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівельної промисловості, а саме до складів добавок, які використовуються для модифікації властивостей цементів, будівельних розчинів та бетонів для розрідження бетонної/розчинової сумішей чи цементного тіста або для зниження їх водопотреби. Відома добавка-диспергатор для бетонів, які самоущільнюються [1]. Добавка застосовується з метою покращення текучості бетонної суміші і складається з водорозчинного N-вінілового співполімеру з різним мольним співвідношенням мономерів. Недоліками відомої добавкидиспергатора є: цілеспрямований синтез даного полімеру з вихідних хімічних сполук, залежність фізико-механічних показників цементу від мольного співвідношення вихідних мономерів добавки. Найближчою за технічною суттю до даного рішення є органічна добавка на основі розгалуженого поліамідного естеру з пентаеритритоловим ядром [2]. Недоліками є: цілеспрямований синтез з окремих компонентів, а також посередня пластифікуюча дія зменшення водопотреби на 22 % порівняно з контрольним зразком при високих концентраціях (до 5 мас. %). В основу корисної моделі поставлена задача розрідження або зменшення водопотреби бетонної/розчинової сумішей чи цементного тіста шляхом введення до їх складу добавкисуперпластифікатора, яка є продуктом переробки відпрацьованої соняшникової олії. Поставлена задача вирішується за рахунок того, що заявлена добавка-суперпластифікатор для бетону, цементу та будівельних розчинів складається з діетаноламіду жирних кислот, метилового ефіру та солей жирних кислот, діетаноламіну та гліцерину. Згідно із запропонованою корисною моделлю новим є те, що добавка-суперпластифікатор для бетону, цементу та будівельних розчинів є продуктом переробки відпрацьованої соняшникової олії. Хімічний склад добавки-суперпластифікатора для бетону, цементу та будівельних розчинів наведено на фіг., де а) - діетаноламід жирних кислот, б) - метиловий ефір, в) - солі жирних кислот, г) - діетаноламін, е) - гліцерин. Добавка знаходиться у в'язкому пастоподібному стані і може бути необмежено розведена водою при наступному співвідношенні компонентів, мас. %: вода 1,0-99,0, продукт переробки відпрацьованої соняшникової олії 99,0-1,0. При введенні добавки-суперпластифікатора забезпечується суттєве розрідження або зменшення водопотреби бетонної/розчинової сумішей чи цементного тіста. Залежно від концентрації добавки-суперпластифікатора діаметр осадки міні-конусу цементно-піщаного розчину збільшується на 138-225 %, а нормальна густота цементного тіста зменшується на 248 %. Роль добавки-суперпластифікатора полягає в тому, що молекули добавки, адсорбуючись на поверхні цементних зерен вуглеводневими радикалами назовні, перешкоджають злипанню цих зерен і сприяють дефлокуляції і розрідженню бетонної/розчинової сумішей чи цементного тіста. Добавку готують шляхом перемішування вихідних компонентів (води та продукту переробки відпрацьованої соняшникової олії) у змішувачі для отримання гомогенного розчину. У готовому вигляді добавка являє собою в'язкотекучу рідину, зручну для введення в бетонну, розчинову та цементну суміші. Оптимальну концентрацію добавки підбирають дослідним шляхом для забезпечення необхідної рухливості бетонної/розчинової сумішей чи цементного тіста, або для забезпечення необхідної водопотреби. Добавку вводять такими шляхами: з водою зачинення, в млин при помелі клінкеру або виробництві композиційних цементів. Приклади складів добавок наведено в табл. № 1. 1 UA 97279 U Таблиця № 1 Компоненти Продукт переробки відпрацьованої соняшникової олії 5 10 1 0,00 Вміст компонентів, мас. %, № складу 2 3 4 5 6 0,04 0,08 0,20 0,60 1,00 7 1,40 Випробування проводять в лабораторних умовах на рядовому цементі виробництва "ВолиньЦемент" марки 500 типу І. Визначення міцності на стиск проводять на цементних зразках - кубиках розмірами 20*20*20 мм при водо-цементному відношенні, рівному нормальній густоті, на 1, 3 та 28 добу. Нормальна густота визначається на міні-приладі Віка. Рухливість цементно-піщаного розчину визначається за діаметром осадки міні-конусу. Для розчину використовується фракціонований пісок 0,315-0,900 мм. В/Ц розчину становить 0,5. Результати наведені в таблиці № 2. Таблиця № 2 № складу 1 2 3 4 5 6 7 15 20 25 30 Нормальна густота, % 25,0 24,5 24,5 22,5 18,0 15,5 13,0 Осадка мініконуса, мм 120 207 218 165 169 203 270 1 17,4 15,0 15,9 11,3 10,6 7,3 7,0 Міцність на стиск, МЛА/діб 3 32,0 31,5 28,5 27,3 28,3 20,4 20,3 28 32,4 31,5 30,6 27,4 28,4 20,6 20,8 Використання добавки-суперпластифікатора сприяє суттєвому розрідженню бетонної/розчинової сумішей чи цементного тіста (в середньому в 1,8 разу) або зменшенню водопотреби (в середньому на 2-48 %). Джерела інформації: [1] Pat. 5919300 USA, Int. С1. С04В 24/12. Dispersing agent for high-flow or self-compacting concrete /Theodor A. Burge, Ueli Sulser, Jurge Widmer, Anna Krapf-Huber; Sika AG. vorm. Kaspar Winkler&Co. - Date of patent 06. 07.1999. Appl. No. 08/958,325. [2] Ibrahim A.A. New polymeric admixture for cement based on hyperbranched poly amide-ester with pentaerythritol core /Amal Amin Ibrahim, Ahmed El-Sayed Abdel-Megied, Mohamed Sayed Selim, Hassan Hassenen Darweesh, Magdy Mohamed Ayuob //ISRN Materials Science, 2013. - Vol. 2013, Article ID 270987. - 7 p. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Добавка-суперпластифікатор для бетону, цементу та будівельних розчинів, що складається з діетаноламіду жирних кислот, метилового ефіру та солей жирних кислот, діетаноламіну та гліцерину, яка відрізняється тим, що є продуктом переробки відпрацьованої соняшникової олії, а як розчинник використовується вода при наступному співвідношенні компонентів, мас. %: продукт переробки відпрацьованої соняшникової 99,0-1,0 олії вода 1,0-99,0. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: C04B 24/12
Мітки: добавка-суперпластифікатор, будівельних, розчинів, цементу, бетону
