Дошка для підлоги, система і спосіб утворення покриття підлоги і покриття підлоги, утворене з указаних дощок

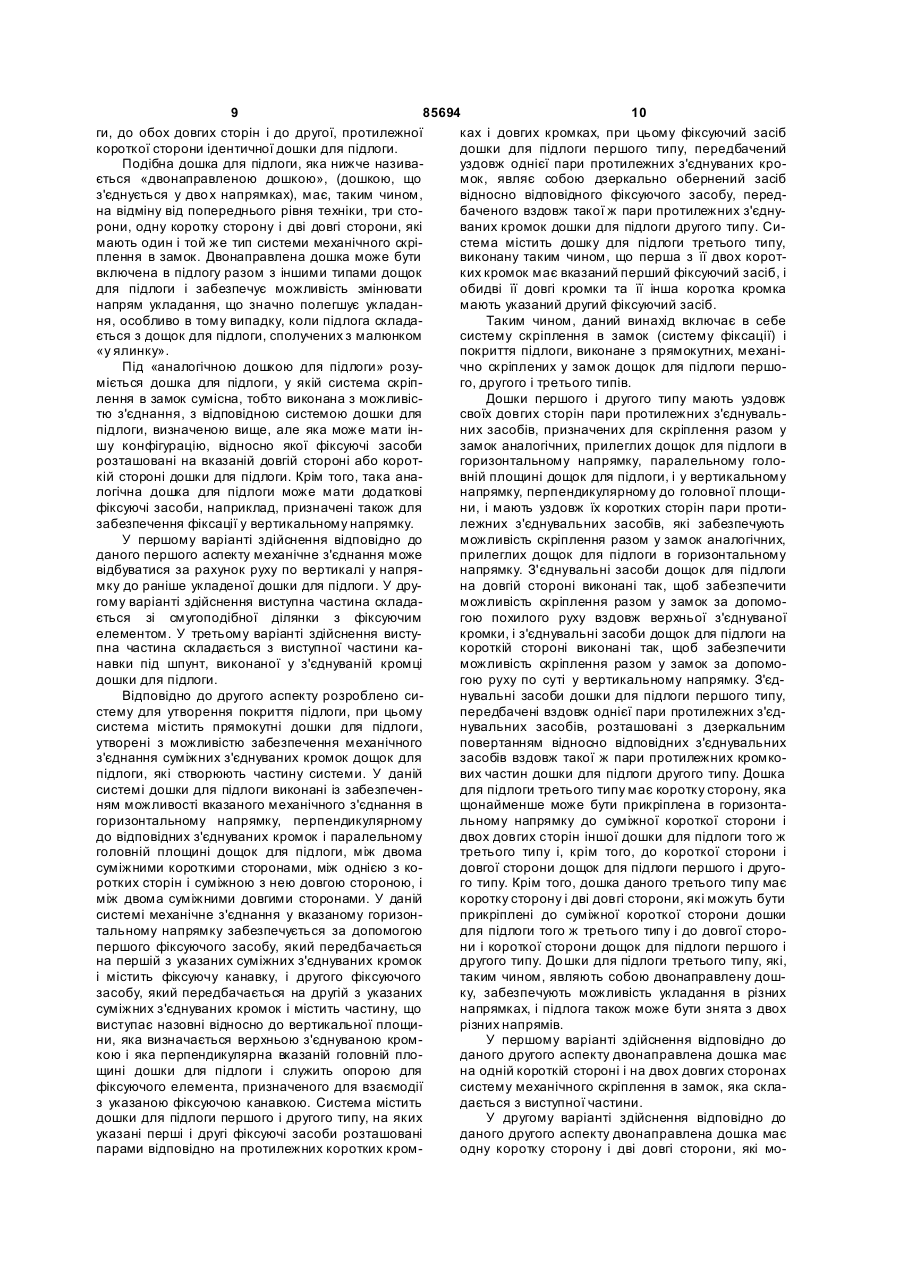

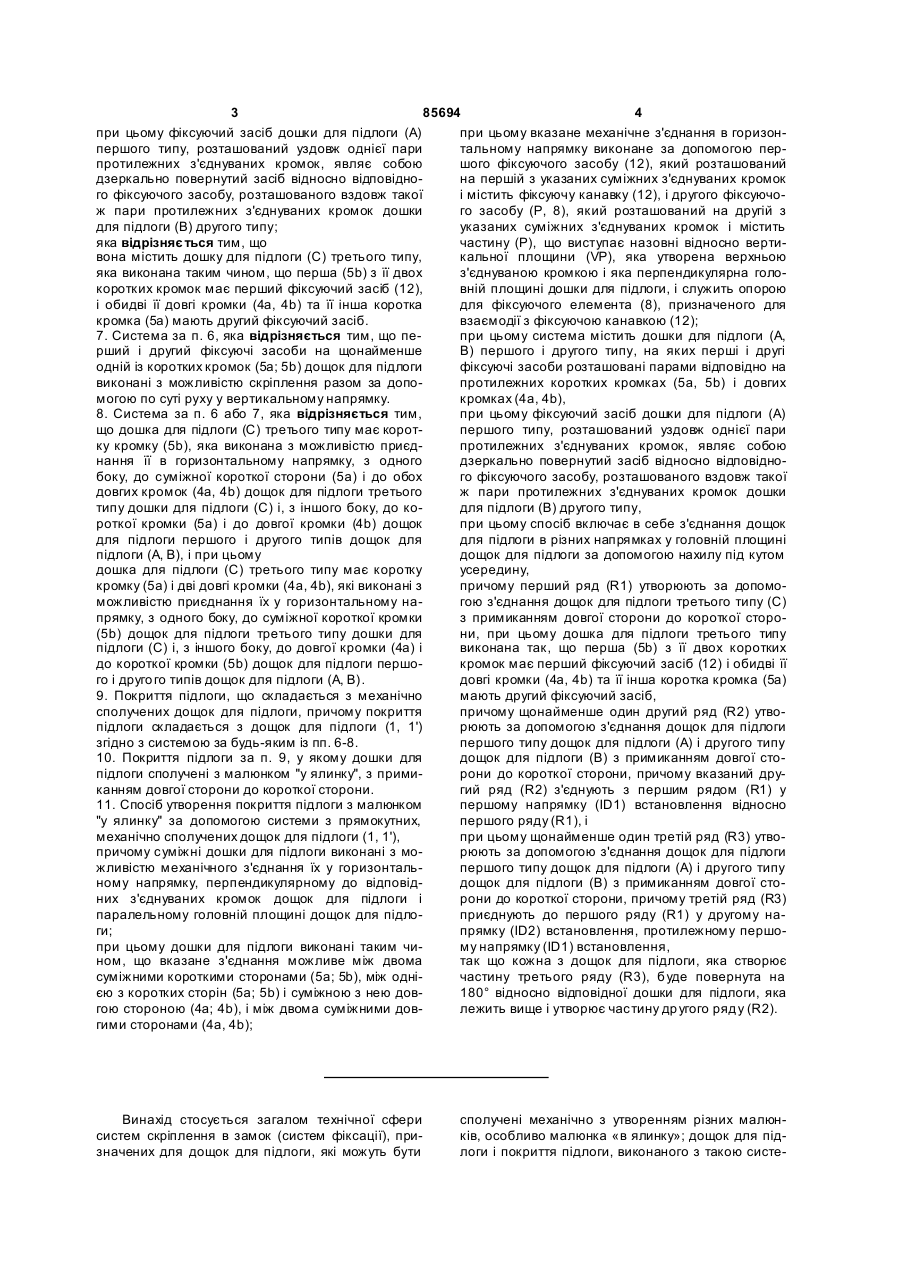

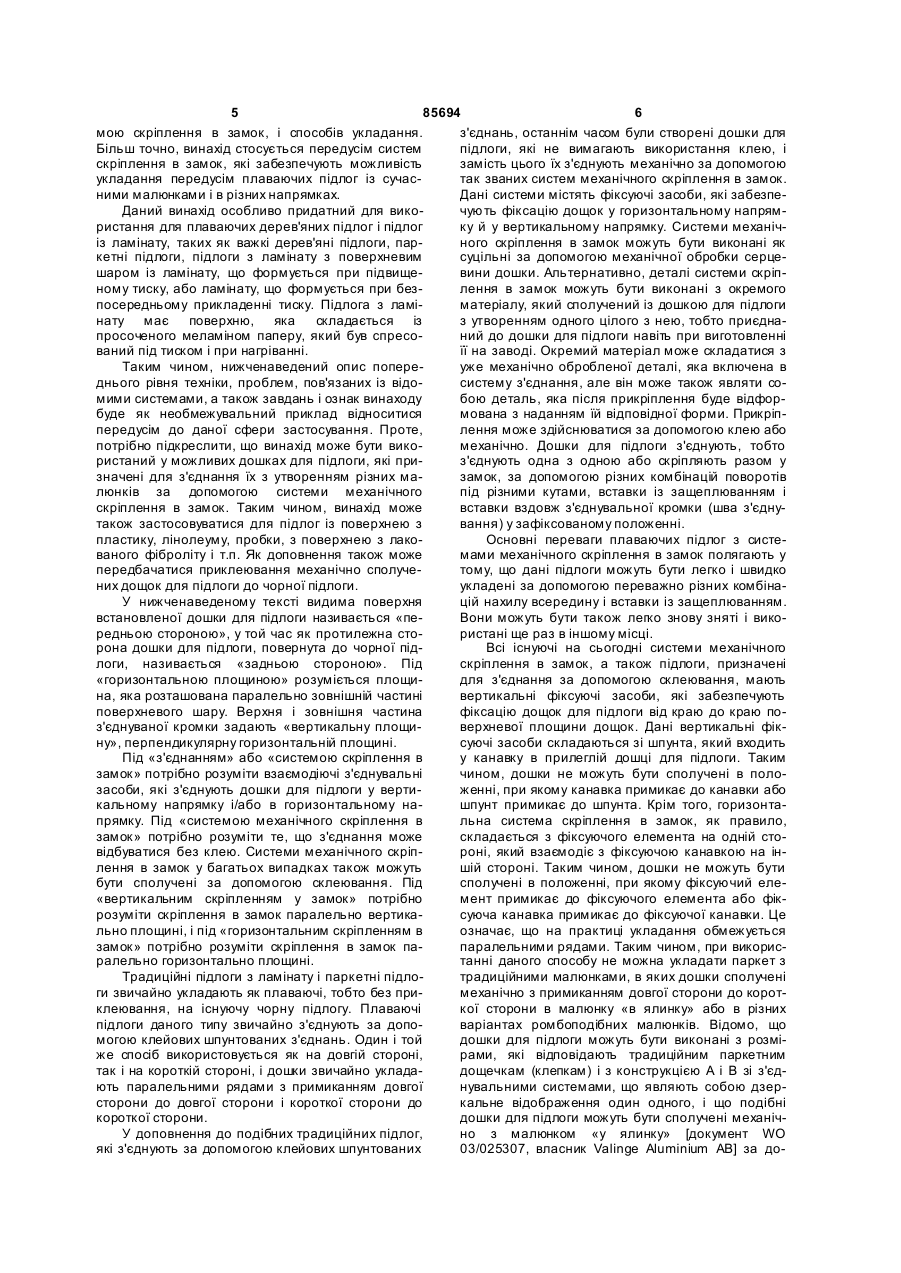

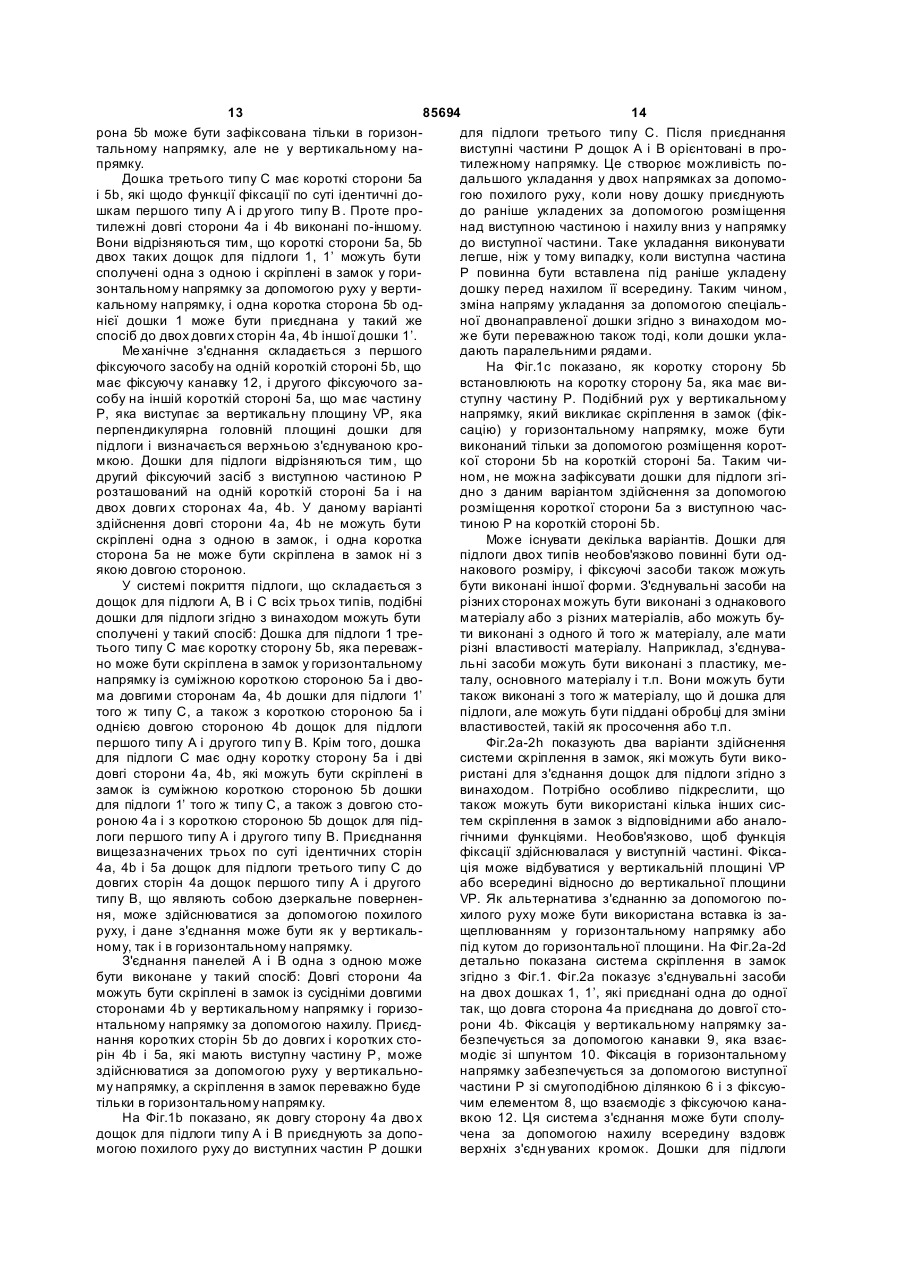

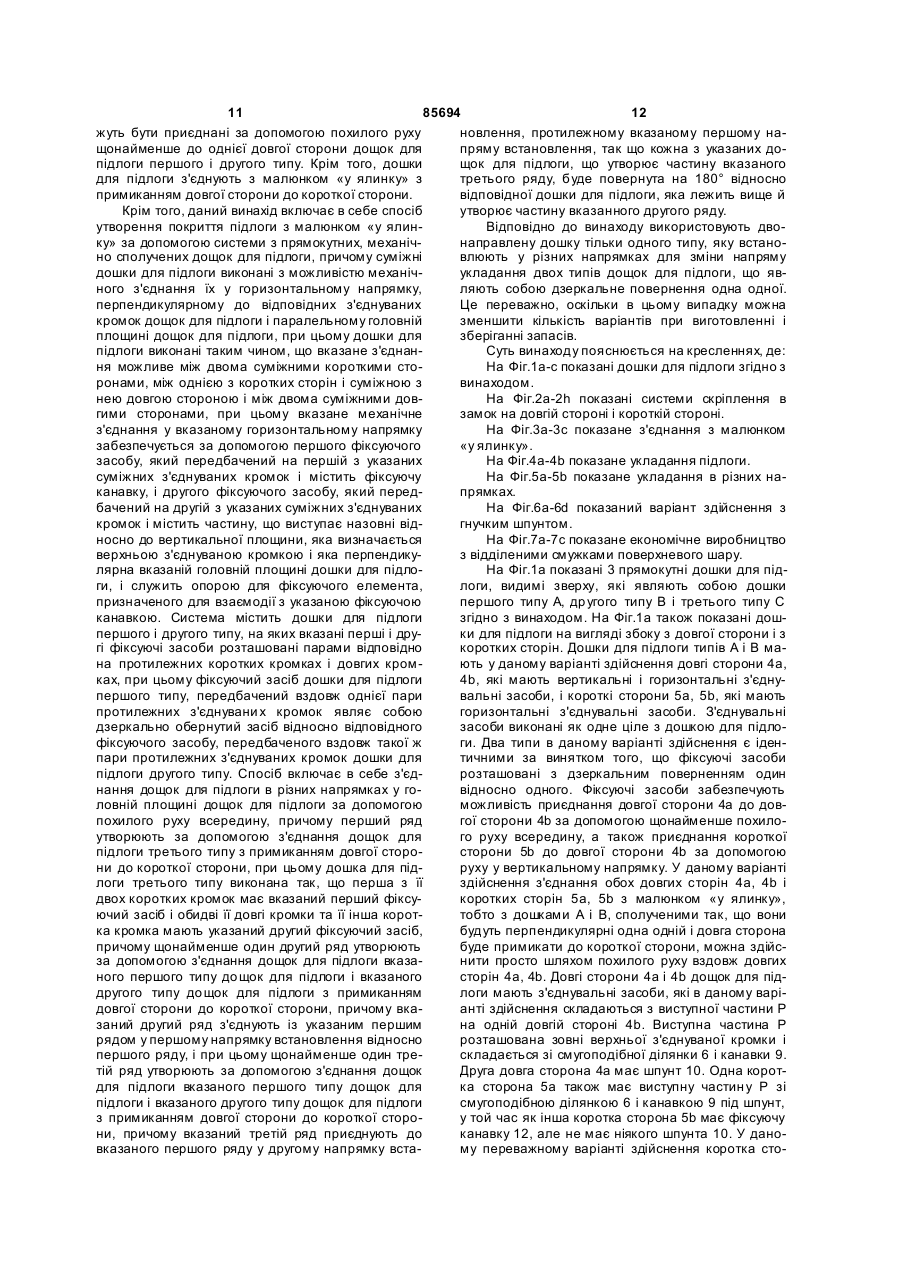

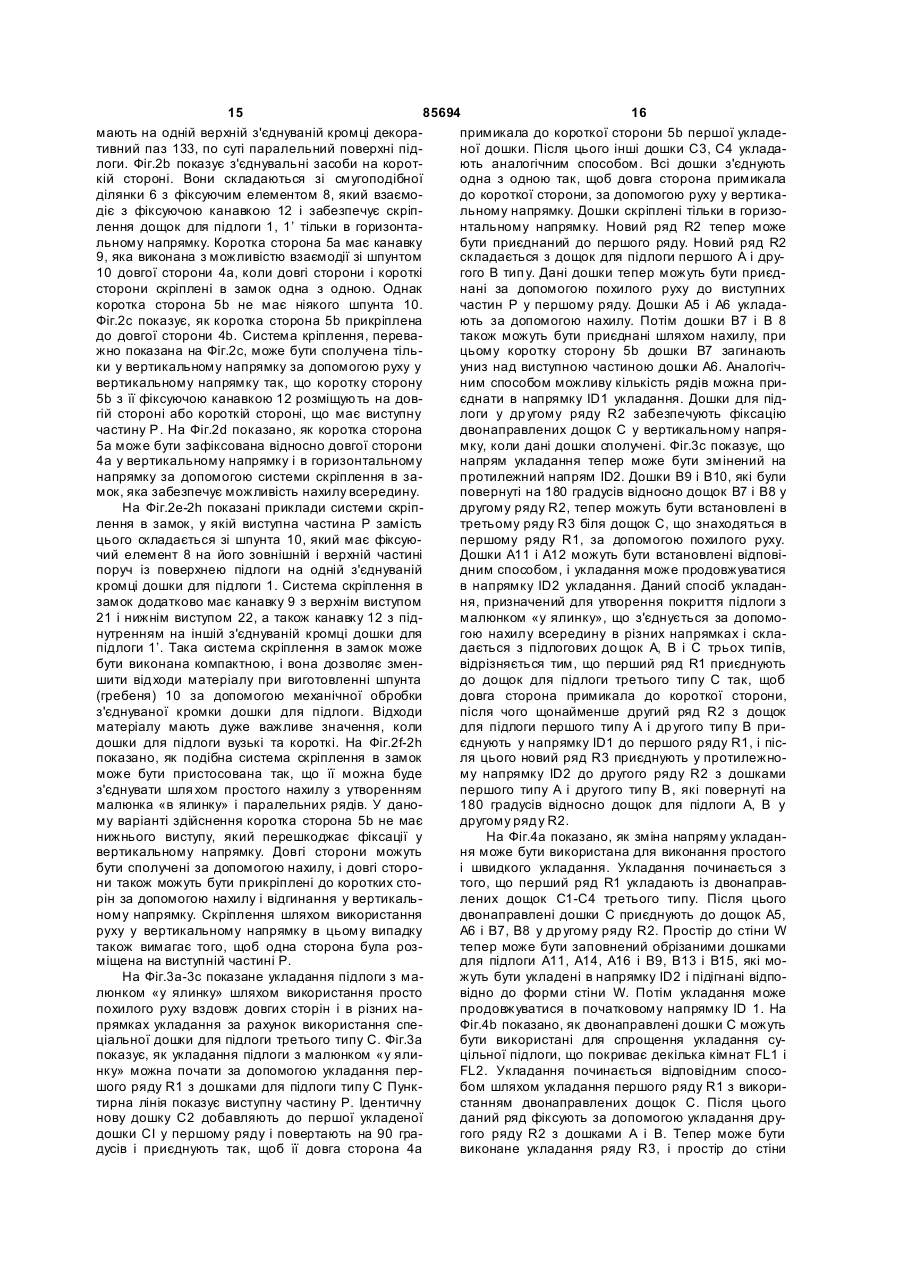

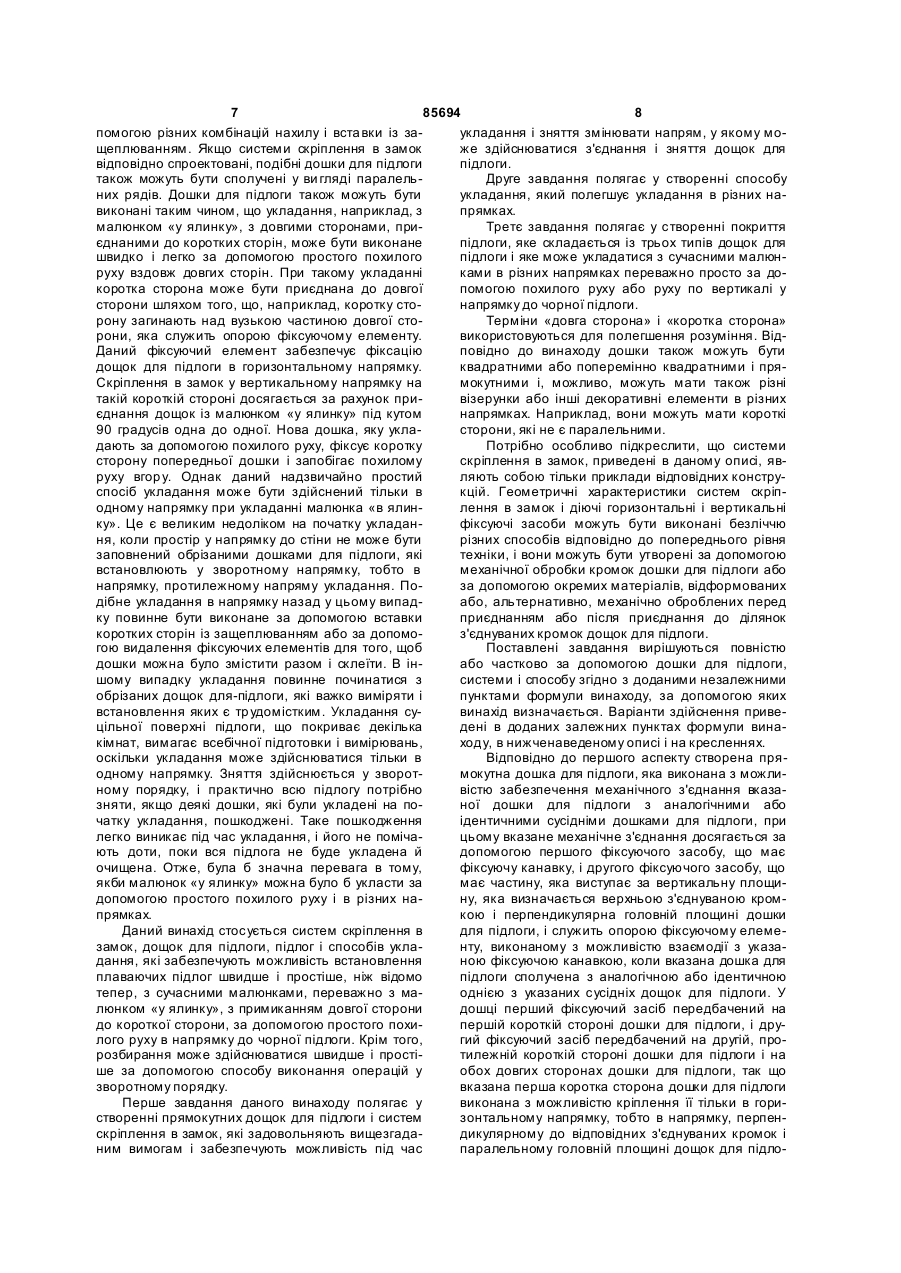

1. Прямокутна дошка для підлоги (1), яка виконана з можливістю забезпечення її механічного з'єднання з аналогічними або ідентичними сусідніми дошками для підлоги (1, 1'), у якій механічне з'єднання виконане за допомогою першого фіксуючого засобу, який має фіксуючу канавку (12), і другого фіксуючого засобу, який має частину (Р), що виступає за вертикальну площину (VP), яка визначається верхньою з'єднуваною кромкою і перпендикулярна головній площині дошки для підлоги (1), і служить опорою фіксуючому елементу (8), виконаному з можливістю взаємодії з фіксуючою канавкою (12), коли дошка для підлоги (1) сполучена з аналогічною або ідентичною однією із сусідніх дощок для підлоги (1, 1'), причому перший фіксуючий засіб розташований на першій короткій стороні (5b) дошки для підлоги, а другий фіксуючий засіб розташований на другій, протилежній короткій стороні (5а) дошки для підлоги (1), і на обох довгих сторонах (4а, 4b) дошки для підлоги (1), яка відрізняє ться тим, що перша коротка сторона (5b) дошки для підлоги (1) виконана з можливістю кріплення її тільки в горизонтальному напрямку, тобто в напрямку, перпендикулярному до відповідних з'єднуваних кромок і паралельному головній площині дощок для підлоги (1'), до обох до вги х сторін (4а, 4b) і до другої, протилежної короткої сторони (5а) ідентичної дошки для підлоги (1). 2 (19) 1 3 85694 4 при цьому фіксуючий засіб дошки для підлоги (А) при цьому вказане механічне з'єднання в горизонпершого типу, розташований уздовж однієї пари тальному напрямку виконане за допомогою перпротилежних з'єднуваних кромок, являє собою шого фіксуючого засобу (12), який розташований дзеркально повернутий засіб відносно відповіднона першій з указаних суміжних з'єднуваних кромок го фіксуючого засобу, розташованого вздовж такої і містить фіксуючу канавку (12), і другого фіксуючож пари протилежних з'єднуваних кромок дошки го засобу (Р, 8), який розташований на другій з для підлоги (В) другого типу; указаних суміжних з'єднуваних кромок і містить яка відрізняє ться тим, що частину (Р), що виступає назовні відносно вертивона містить дошку для підлоги (С) третього типу, кальної площини (VP), яка утворена верхньою яка виконана таким чином, що перша (5b) з її двох з'єднуваною кромкою і яка перпендикулярна голокоротких кромок має перший фіксуючий засіб (12), вній площині дошки для підлоги, і служить опорою і обидві її довгі кромки (4а, 4b) та її інша коротка для фіксуючого елемента (8), призначеного для кромка (5а) мають другий фіксуючий засіб. взаємодії з фіксуючою канавкою (12); 7. Система за п. 6, яка відрізняється тим, що пепри цьому система містить дошки для підлоги (А, рший і другий фіксуючі засоби на щонайменше В) першого і другого типу, на яких перші і другі одній із коротких кромок (5а; 5b) дощок для підлоги фіксуючі засоби розташовані парами відповідно на виконані з можливістю скріплення разом за допопротилежних коротких кромках (5а, 5b) і довгих могою по суті руху у вертикальному напрямку. кромках (4а, 4b), 8. Система за п. 6 або 7, яка відрізняється тим, при цьому фіксуючий засіб дошки для підлоги (А) що дошка для підлоги (С) третього типу має коротпершого типу, розташований уздовж однієї пари ку кромку (5b), яка виконана з можливістю приєдпротилежних з'єднуваних кромок, являє собою нання її в горизонтальному напрямку, з одного дзеркально повернутий засіб відносно відповіднобоку, до суміжної короткої сторони (5а) і до обох го фіксуючого засобу, розташованого вздовж такої довгих кромок (4а, 4b) дощок для підлоги третього ж пари протилежних з'єднуваних кромок дошки типу дошки для підлоги (С) і, з іншого боку, до кодля підлоги (В) другого типу, роткої кромки (5а) і до довгої кромки (4b) дощок при цьому спосіб включає в себе з'єднання дощок для підлоги першого і другого типів дощок для для підлоги в різних напрямках у головній площині підлоги (А, В), і при цьому дощок для підлоги за допомогою нахилу під кутом дошка для підлоги (С) третього типу має коротку усередину, кромку (5а) і дві довгі кромки (4а, 4b), які виконані з причому перший ряд (R1) утворюють за допомоможливістю приєднання їх у горизонтальному нагою з'єднання дощок для підлоги третього типу (С) прямку, з одного боку, до суміжної короткої кромки з примиканням довгої сторони до короткої сторо(5b) дощок для підлоги третього типу дошки для ни, при цьому дошка для підлоги третього типу підлоги (С) і, з іншого боку, до довгої кромки (4а) і виконана так, що перша (5b) з її двох коротких до короткої кромки (5b) дощок для підлоги першокромок має перший фіксуючий засіб (12) і обидві її го і друго го типів дощок для підлоги (А, В). довгі кромки (4а, 4b) та її інша коротка кромка (5а) 9. Покриття підлоги, що складається з механічно мають другий фіксуючий засіб, сполучених дощок для підлоги, причому покриття причому щонайменше один другий ряд (R2) утвопідлоги складається з дощок для підлоги (1, 1') рюють за допомогою з'єднання дощок для підлоги згідно з системою за будь-яким із пп. 6-8. першого типу дощок для підлоги (А) і другого типу 10. Покриття підлоги за п. 9, у якому дошки для дощок для підлоги (В) з примиканням довгої стопідлоги сполучені з малюнком "у ялинку", з примирони до короткої сторони, причому вказаний друканням довгої сторони до короткої сторони. гий ряд (R2) з'єднують з першим рядом (R1) у 11. Спосіб утворення покриття підлоги з малюнком першому напрямку (ID1) встановлення відносно "у ялинку" за допомогою системи з прямокутних, першого ряду (R1), і механічно сполучених дощок для підлоги (1, 1'), при цьому щонайменше один третій ряд (R3) утвопричому суміжні дошки для підлоги виконані з морюють за допомогою з'єднання дощок для підлоги жливістю механічного з'єднання їх у горизонтальпершого типу дощок для підлоги (А) і другого типу ному напрямку, перпендикулярному до відповіддощок для підлоги (В) з примиканням довгої стоних з'єднуваних кромок дощок для підлоги і рони до короткої сторони, причому третій ряд (R3) паралельному головній площині дощок для підлоприєднують до першого ряду (R1) у другому наги; прямку (ID2) встановлення, протилежному першопри цьому дошки для підлоги виконані таким чиму напрямку (ID1) встановлення, ном, що вказане з'єднання можливе між двома так що кожна з дощок для підлоги, яка створює суміжними короткими сторонами (5а; 5b), між однічастину третього ряду (R3), буде повернута на єю з коротких сторін (5а; 5b) і суміжною з нею дов180° відносно відповідної дошки для підлоги, яка гою стороною (4а; 4b), і між двома суміжними довлежить вище і утворює частину др угого ряду (R2). гими сторонами (4а, 4b); Винахід стосується загалом технічної сфери систем скріплення в замок (систем фіксації), призначених для дощок для підлоги, які можуть бути сполучені механічно з утворенням різних малюнків, особливо малюнка «в ялинку»; дощок для підлоги і покриття підлоги, виконаного з такою систе 5 85694 6 мою скріплення в замок, і способів укладання. з'єднань, останнім часом були створені дошки для Більш точно, винахід стосується передусім систем підлоги, які не вимагають використання клею, і скріплення в замок, які забезпечують можливість замість цього їх з'єднують механічно за допомогою укладання передусім плаваючих підлог із сучастак званих систем механічного скріплення в замок. ними малюнками і в різних напрямках. Дані системи містять фіксуючі засоби, які забезпеДаний винахід особливо придатний для викочують фіксацію дощок у горизонтальному напрямристання для плаваючих дерев'яних підлог і підлог ку й у вертикальному напрямку. Системи механічіз ламінату, таких як важкі дерев'яні підлоги, парного скріплення в замок можуть бути виконані як кетні підлоги, підлоги з ламінату з поверхневим суцільні за допомогою механічної обробки серцешаром із ламінату, що формується при підвищевини дошки. Альтернативно, деталі системи скріпному тиску, або ламінату, що формується при безлення в замок можуть бути виконані з окремого посередньому прикладенні тиску. Підлога з ламіматеріалу, який сполучений із дошкою для підлоги нату має поверхню, яка складається із з утворенням одного цілого з нею, тобто приєднапросоченого меламіном паперу, який був спресоний до дошки для підлоги навіть при виготовленні ваний під тиском і при нагріванні. її на заводі. Окремий матеріал може складатися з Таким чином, нижченаведений опис попереуже механічно обробленої деталі, яка включена в днього рівня техніки, проблем, пов'язаних із відосистему з'єднання, але він може також являти сомими системами, а також завдань і ознак винаходу бою деталь, яка після прикріплення буде відфорбуде як необмежувальний приклад відноситися мована з наданням їй відповідної форми. Прикріппередусім до даної сфери застосування. Проте, лення може здійснюватися за допомогою клею або потрібно підкреслити, що винахід може бути викомеханічно. Дошки для підлоги з'єднують, тобто ристаний у можливих дошках для підлоги, які приз'єднують одна з одною або скріпляють разом у значені для з'єднання їх з утворенням різних мазамок, за допомогою різних комбінацій поворотів люнків за допомогою системи механічного під різними кутами, вставки із защеплюванням і скріплення в замок. Таким чином, винахід може вставки вздовж з'єднувальної кромки (шва з'єднутакож застосовуватися для підлог із поверхнею з вання) у зафіксованому положенні. пластику, лінолеуму, пробки, з поверхнею з лакоОсновні переваги плаваючих підлог з систеваного фіброліту і т.п. Як доповнення також може мами механічного скріплення в замок полягають у передбачатися приклеювання механічно сполучетому, що дані підлоги можуть бути легко і швидко них дощок для підлоги до чорної підлоги. укладені за допомогою переважно різних комбінаУ нижченаведеному тексті видима поверхня цій нахилу всередину і вставки із защеплюванням. встановленої дошки для підлоги називається «пеВони можуть бути також легко знову зняті і викоредньою стороною», у той час як протилежна стористані ще раз в іншому місці. рона дошки для підлоги, повернута до чорної підВсі існуючі на сьогодні системи механічного логи, називається «задньою стороною». Під скріплення в замок, а також підлоги, призначені «горизонтальною площиною» розуміється площидля з'єднання за допомогою склеювання, мають на, яка розташована паралельно зовнішній частині вертикальні фіксуючі засоби, які забезпечують поверхневого шару. Верхня і зовнішня частина фіксацію дощок для підлоги від краю до краю поз'єднуваної кромки задають «вертикальну площиверхневої площини дощок. Дані вертикальні фікну», перпендикулярну горизонтальній площині. суючі засоби складаються зі шпунта, який входить Під «з'єднанням» або «системою скріплення в у канавку в прилеглій дошці для підлоги. Таким замок» потрібно розуміти взаємодіючі з'єднувальні чином, дошки не можуть бути сполучені в полозасоби, які з'єднують дошки для підлоги у вертиженні, при якому канавка примикає до канавки або кальному напрямку і/або в горизонтальному нашпунт примикає до шпунта. Крім того, горизонтапрямку. Під «системою механічного скріплення в льна система скріплення в замок, як правило, замок» потрібно розуміти те, що з'єднання може складається з фіксуючого елемента на одній стовідбуватися без клею. Системи механічного скріпроні, який взаємодіє з фіксуючою канавкою на інлення в замок у багатьох випадках також можуть шій стороні. Таким чином, дошки не можуть бути бути сполучені за допомогою склеювання. Під сполучені в положенні, при якому фіксуючий еле«вертикальним скріпленням у замок» потрібно мент примикає до фіксуючого елемента або фікрозуміти скріплення в замок паралельно вертикасуюча канавка примикає до фіксуючої канавки. Це льно площині, і під «горизонтальним скріпленням в означає, що на практиці укладання обмежується замок» потрібно розуміти скріплення в замок папаралельними рядами. Таким чином, при викорисралельно горизонтально площині. танні даного способу не можна укладати паркет з Традиційні підлоги з ламінату і паркетні підлотрадиційними малюнками, в яких дошки сполучені ги звичайно укладають як плаваючі, тобто без примеханічно з примиканням довгої сторони до коротклеювання, на існуючу чорну підлогу. Плаваючі кої сторони в малюнку «в ялинку» або в різних підлоги даного типу звичайно з'єднують за доповаріантах ромбоподібних малюнків. Відомо, що могою клейових шпунтованих з'єднань. Один і той дошки для підлоги можуть бути виконані з розміже спосіб використовується як на довгій стороні, рами, які відповідають традиційним паркетним так і на короткій стороні, і дошки звичайно уклададощечкам (клепкам) і з конструкцією А і В зі з'єдють паралельними рядами з примиканням довгої нувальними системами, що являють собою дзерсторони до довгої сторони і короткої сторони до кальне відображення один одного, і що подібні короткої сторони. дошки для підлоги можуть бути сполучені механічУ доповнення до подібних традиційних підлог, но з малюнком «у ялинку» [документ WO які з'єднують за допомогою клейових шпунтованих 03/025307, власник Valinge Aluminium АВ] за до 7 85694 8 помогою різних комбінацій нахилу і вста вки із заукладання і зняття змінювати напрям, у якому мощеплюванням. Якщо системи скріплення в замок же здійснюватися з'єднання і зняття дощок для відповідно спроектовані, подібні дошки для підлоги підлоги. також можуть бути сполучені у ви гляді паралельДруге завдання полягає у створенні способу них рядів. Дошки для підлоги також можуть бути укладання, який полегшує укладання в різних навиконані таким чином, що укладання, наприклад, з прямках. малюнком «у ялинку», з довгими сторонами, приТретє завдання полягає у створенні покриття єднаними до коротких сторін, може бути виконане підлоги, яке складається із трьох типів дощок для швидко і легко за допомогою простого похилого підлоги і яке може укладатися з сучасними малюнруху вздовж довгих сторін. При такому укладанні ками в різних напрямках переважно просто за докоротка сторона може бути приєднана до довгої помогою похилого руху або руху по вертикалі у сторони шляхом того, що, наприклад, коротку стонапрямку до чорної підлоги. рону загинають над вузькою частиною довгої стоТерміни «довга сторона» і «коротка сторона» рони, яка служить опорою фіксуючому елементу. використовуються для полегшення розуміння. ВідДаний фіксуючий елемент забезпечує фіксацію повідно до винаходу дошки також можуть бути дощок для підлоги в горизонтальному напрямку. квадратними або поперемінно квадратними і пряСкріплення в замок у вертикальному напрямку на мокутними і, можливо, можуть мати також різні такій короткій стороні досягається за рахунок привізерунки або інші декоративні елементи в різних єднання дощок із малюнком «у ялинку» під кутом напрямках. Наприклад, вони можуть мати короткі 90 градусів одна до одної. Нова дошка, яку укласторони, які не є паралельними. дають за допомогою похилого руху, фіксує коротку Потрібно особливо підкреслити, що системи сторону попередньої дошки і запобігає похилому скріплення в замок, приведені в даному описі, явруху вгор у. Однак даний надзвичайно простий ляють собою тільки приклади відповідних конструспосіб укладання може бути здійснений тільки в кцій. Геометричні характеристики систем скріподному напрямку при укладанні малюнка «в ялинлення в замок і діючі горизонтальні і вертикальні ку». Це є великим недоліком на початку укладанфіксуючі засоби можуть бути виконані безліччю ня, коли простір у напрямку до стіни не може бути різних способів відповідно до попереднього рівня заповнений обрізаними дошками для підлоги, які техніки, і вони можуть бути утворені за допомогою встановлюють у зворотному напрямку, тобто в механічної обробки кромок дошки для підлоги або напрямку, протилежному напряму укладання. Поза допомогою окремих матеріалів, відформованих дібне укладання в напрямку назад у цьому випадабо, альтернативно, механічно оброблених перед ку повинне бути виконане за допомогою вставки приєднанням або після приєднання до ділянок коротких сторін із защеплюванням або за допомоз'єднуваних кромок дощок для підлоги. гою видалення фіксуючих елементів для того, щоб Поставлені завдання вирішуються повністю дошки можна було змістити разом і склеїти. В інабо частково за допомогою дошки для підлоги, шому випадку укладання повинне починатися з системи і способу згідно з доданими незалежними обрізаних дощок для-підлоги, які важко виміряти і пунктами формули винаходу, за допомогою яких встановлення яких є тр удомістким. Укладання сувинахід визначається. Варіанти здійснення привецільної поверхні підлоги, що покриває декілька дені в доданих залежних пунктах формули винакімнат, вимагає всебічної підготовки і вимірювань, ходу, в нижченаведеному описі і на кресленнях. оскільки укладання може здійснюватися тільки в Відповідно до першого аспекту створена пряодному напрямку. Зняття здійснюється у зворотмокутна дошка для підлоги, яка виконана з можлиному порядку, і практично всю підлогу потрібно вістю забезпечення механічного з'єднання вказазняти, якщо деякі дошки, які були укладені на поної дошки для підлоги з аналогічними або чатку укладання, пошкоджені. Таке пошкодження ідентичними сусідніми дошками для підлоги, при легко виникає під час укладання, і його не помічацьому вказане механічне з'єднання досягається за ють доти, поки вся підлога не буде укладена й допомогою першого фіксуючого засобу, що має очищена. Отже, була б значна перевага в тому, фіксуючу канавку, і другого фіксуючого засобу, що якби малюнок «у ялинку» можна було б укласти за має частину, яка виступає за вертикальну площидопомогою простого похилого руху і в різних нану, яка визначається верхньою з'єднуваною кромпрямках. кою і перпендикулярна головній площині дошки Даний винахід стосується систем скріплення в для підлоги, і служить опорою фіксуючому елемезамок, дощок для підлоги, підлог і способів укланту, виконаному з можливістю взаємодії з указадання, які забезпечують можливість встановлення ною фіксуючою канавкою, коли вказана дошка для плаваючих підлог швидше і простіше, ніж відомо підлоги сполучена з аналогічною або ідентичною тепер, з сучасними малюнками, переважно з маоднією з указаних сусідніх дощок для підлоги. У люнком «у ялинку», з примиканням довгої сторони дошці перший фіксуючий засіб передбачений на до короткої сторони, за допомогою простого похипершій короткій стороні дошки для підлоги, і друлого руху в напрямку до чорної підлоги. Крім того, гий фіксуючий засіб передбачений на другій, пророзбирання може здійснюватися швидше і простітилежній короткій стороні дошки для підлоги і на ше за допомогою способу виконання операцій у обох довгих сторонах дошки для підлоги, так що зворотному порядку. вказана перша коротка сторона дошки для підлоги Перше завдання даного винаходу полягає у виконана з можливістю кріплення її тільки в гористворенні прямокутних дощок для підлоги і систем зонтальному напрямку, тобто в напрямку, перпенскріплення в замок, які задовольняють вищезгададикулярному до відповідних з'єднуваних кромок і ним вимогам і забезпечують можливість під час паралельному головній площині дощок для підло 9 85694 10 ги, до обох довгих сторін і до другої, протилежної ках і довгих кромках, при цьому фіксуючий засіб короткої сторони ідентичної дошки для підлоги. дошки для підлоги першого типу, передбачений Подібна дошка для підлоги, яка нижче називауздовж однієї пари протилежних з'єднуваних кроється «двонаправленою дошкою», (дошкою, що мок, являє собою дзеркально обернений засіб з'єднується у дво х напрямках), має, таким чином, відносно відповідного фіксуючого засобу, передна відміну від попереднього рівня техніки, три стобаченого вздовж такої ж пари протилежних з'єднурони, одну коротку сторону і дві довгі сторони, які ваних кромок дошки для підлоги другого типу. Симають один і той же тип системи механічного скрістема містить дошку для підлоги третього типу, плення в замок. Двонаправлена дошка може бути виконану таким чином, що перша з її двох коротвключена в підлогу разом з іншими типами дощок ких кромок має вказаний перший фіксуючий засіб, і для підлоги і забезпечує можливість змінювати обидві її довгі кромки та її інша коротка кромка напрям укладання, що значно полегшує укладанмають указаний другий фіксуючий засіб. ня, особливо в тому випадку, коли підлога складаТаким чином, даний винахід включає в себе ється з дощок для підлоги, сполучених з малюнком систему скріплення в замок (систему фіксації) і «у ялинку». покриття підлоги, виконане з прямокутних, механіПід «аналогічною дошкою для підлоги» розучно скріплених у замок дощок для підлоги першоміється дошка для підлоги, у якій система скріпго, другого і третього типів. лення в замок сумісна, тобто виконана з можливісДошки першого і другого типу мають уздовж тю з'єднання, з відповідною системою дошки для своїх довгих сторін пари протилежних з'єднувальпідлоги, визначеною вище, але яка може мати інних засобів, призначених для скріплення разом у шу конфігурацію, відносно якої фіксуючі засоби замок аналогічних, прилеглих дощок для підлоги в розташовані на вказаній довгій стороні або коротгоризонтальному напрямку, паралельному голокій стороні дошки для підлоги. Крім того, така анавній площині дощок для підлоги, і у вертикальному логічна дошка для підлоги може мати додаткові напрямку, перпендикулярному до головної площифіксуючі засоби, наприклад, призначені також для ни, і мають уздовж їх коротких сторін пари протизабезпечення фіксації у вертикальному напрямку. лежних з'єднувальних засобів, які забезпечують У першому варіанті здійснення відповідно до можливість скріплення разом у замок аналогічних, даного першого аспекту механічне з'єднання може прилеглих дощок для підлоги в горизонтальному відбуватися за рахунок руху по вертикалі у напрянапрямку. З'єднувальні засоби дощок для підлоги мку до раніше укладеної дошки для підлоги. У друна довгій стороні виконані так, щоб забезпечити гому варіанті здійснення виступна частина складаможливість скріплення разом у замок за допомоється зі смугоподібної ділянки з фіксуючим гою похилого руху вздовж верхньої з'єднуваної елементом. У третьому варіанті здійснення вистукромки, і з'єднувальні засоби дощок для підлоги на пна частина складається з виступної частини какороткій стороні виконані так, щоб забезпечити навки під шпунт, виконаної у з'єднуваній кромці можливість скріплення разом у замок за допомодошки для підлоги. гою руху по суті у вертикальному напрямку. З'єдВідповідно до другого аспекту розроблено синувальні засоби дошки для підлоги першого типу, стему для утворення покриття підлоги, при цьому передбачені вздовж однієї пари протилежних з'єдсистема містить прямокутні дошки для підлоги, нувальних засобів, розташовані з дзеркальним утворені з можливістю забезпечення механічного повертанням відносно відповідних з'єднувальних з'єднання суміжних з'єднуваних кромок дощок для засобів вздовж такої ж пари протилежних кромкопідлоги, які створюють частину системи. У даній вих частин дошки для підлоги другого типу. Дошка системі дошки для підлоги виконані із забезпечендля підлоги третього типу має коротку сторону, яка ням можливості вказаного механічного з'єднання в щонайменше може бути прикріплена в горизонтагоризонтальному напрямку, перпендикулярному льному напрямку до суміжної короткої сторони і до відповідних з'єднуваних кромок і паралельному двох довгих сторін іншої дошки для підлоги того ж головній площині дощок для підлоги, між двома третього типу і, крім того, до короткої сторони і суміжними короткими сторонами, між однією з кодовгої сторони дощок для підлоги першого і другоротких сторін і суміжною з нею довгою стороною, і го типу. Крім того, дошка даного третього типу має між двома суміжними довгими сторонами. У даній коротку сторону і дві довгі сторони, які можуть бути системі механічне з'єднання у вказаному горизонприкріплені до суміжної короткої сторони дошки тальному напрямку забезпечується за допомогою для підлоги того ж третього типу і до довгої сторопершого фіксуючого засобу, який передбачається ни і короткої сторони дощок для підлоги першого і на першій з указаних суміжних з'єднуваних кромок другого типу. До шки для підлоги третього типу, які, і містить фіксуючу канавку, і другого фіксуючого таким чином, являють собою двонаправлену дошзасобу, який передбачається на другій з указаних ку, забезпечують можливість укладання в різних суміжних з'єднуваних кромок і містить частину, що напрямках, і підлога також може бути знята з двох виступає назовні відносно до вертикальної площирізних напрямів. ни, яка визначається верхньою з'єднуваною кромУ першому варіанті здійснення відповідно до кою і яка перпендикулярна вказаній головній плоданого другого аспекту двонаправлена дошка має щині дошки для підлоги і служить опорою для на одній короткій стороні і на двох довгих сторонах фіксуючого елемента, призначеного для взаємодії систему механічного скріплення в замок, яка склаз указаною фіксуючою канавкою. Система містить дається з виступної частини. дошки для підлоги першого і другого типу, на яких У другому варіанті здійснення відповідно до указані перші і другі фіксуючі засоби розташовані даного другого аспекту двонаправлена дошка має парами відповідно на протилежних коротких кромодну коротку сторону і дві довгі сторони, які мо 11 85694 12 жуть бути приєднані за допомогою похилого руху новлення, протилежному вказаному першому нащонайменше до однієї довгої сторони дощок для пряму встановлення, так що кожна з указаних допідлоги першого і другого типу. Крім того, дошки щок для підлоги, що утворює частину вказаного для підлоги з'єднують з малюнком «у ялинку» з третього ряду, буде повернута на 180° відносно примиканням довгої сторони до короткої сторони. відповідної дошки для підлоги, яка лежить вище й Крім того, даний винахід включає в себе спосіб утворює частину вказанного другого ряду. утворення покриття підлоги з малюнком «у ялинВідповідно до винаходу використовують двоку» за допомогою системи з прямокутних, механічнаправлену дошку тільки одного типу, яку встаноно сполучених дощок для підлоги, причому суміжні влюють у різних напрямках для зміни напряму дошки для підлоги виконані з можливістю механічукладання двох типів дощок для підлоги, що явного з'єднання їх у горизонтальному напрямку, ляють собою дзеркальне повернення одна одної. перпендикулярному до відповідних з'єднуваних Це переважно, оскільки в цьому випадку можна кромок дощок для підлоги і паралельному головній зменшити кількість варіантів при виготовленні і площині дощок для підлоги, при цьому дошки для зберіганні запасів. підлоги виконані таким чином, що вказане з'єднанСуть винаходу пояснюється на кресленнях, де: ня можливе між двома суміжними короткими стоНа Фіг.1a-с показані дошки для підлоги згідно з ронами, між однією з коротких сторін і суміжною з винаходом. нею довгою стороною і між двома суміжними довНа Фіг.2a-2h показані системи скріплення в гими сторонами, при цьому вказане механічне замок на довгій стороні і короткій стороні. з'єднання у вказаному горизонтальному напрямку На Фіг.3а-3с показане з'єднання з малюнком забезпечується за допомогою першого фіксуючого «у ялинку». засобу, який передбачений на першій з указаних На Фіг.4а-4b показане укладання підлоги. суміжних з'єднуваних кромок і містить фіксуючу На Фіг.5а-5b показане укладання в різних наканавку, і другого фіксуючого засобу, який передпрямках. бачений на другій з указаних суміжних з'єднуваних На Фіг.6a-6d показаний варіант здійснення з кромок і містить частину, що виступає назовні відгнучким шпунтом. носно до вертикальної площини, яка визначається На Фіг.7а-7с показане економічне виробництво верхньою з'єднуваною кромкою і яка перпендикуз відділеними смужками поверхневого шару. лярна вказаній головній площині дошки для підлоНа Фіг.1a показані 3 прямокутні дошки для підги, і служить опорою для фіксуючого елемента, логи, видимі зверху, які являють собою дошки призначеного для взаємодії з указаною фіксуючою першого типу А, др угого типу В і третього типу С канавкою. Система містить дошки для підлоги згідно з винаходом. На Фіг.1а також показані дошпершого і другого типу, на яких вказані перші і друки для підлоги на вигляді збоку з довгої сторони і з гі фіксуючі засоби розташовані парами відповідно коротких сторін. Дошки для підлоги типів А і В мана протилежних коротких кромках і довгих кромють у даному варіанті здійснення довгі сторони 4а, ках, при цьому фіксуючий засіб дошки для підлоги 4b, які мають вертикальні і горизонтальні з'єднупершого типу, передбачений вздовж однієї пари вальні засоби, і короткі сторони 5а, 5b, які мають протилежних з'єднувани х кромок являє собою горизонтальні з'єднувальні засоби. З'єднувальні дзеркально обернутий засіб відносно відповідного засоби виконані як одне ціле з дошкою для підлофіксуючого засобу, передбаченого вздовж такої ж ги. Два типи в даному варіанті здійснення є іденпари протилежних з'єднуваних кромок дошки для тичними за винятком того, що фіксуючі засоби підлоги другого типу. Спосіб включає в себе з'єдрозташовані з дзеркальним поверненням один нання дощок для підлоги в різних напрямках у говідносно одного. Фіксуючі засоби забезпечують ловній площині дощок для підлоги за допомогою можливість приєднання довгої сторони 4а до довпохилого руху всередину, причому перший ряд гої сторони 4b за допомогою щонайменше похилоутворюють за допомогою з'єднання дощок для го руху всередину, а також приєднання короткої підлоги третього типу з примиканням довгої сторосторони 5b до довгої сторони 4b за допомогою ни до короткої сторони, при цьому дошка для підруху у вертикальному напрямку. У даному варіанті логи третього типу виконана так, що перша з її здійснення з'єднання обох довгих сторін 4а, 4b і двох коротких кромок має вказаний перший фіксукоротких сторін 5а, 5b з малюнком «у ялинку», ючий засіб і обидві її довгі кромки та її інша короттобто з дошками А і В, сполученими так, що вони ка кромка мають указаний другий фіксуючий засіб, будуть перпендикулярні одна одній і довга сторона причому щонайменше один другий ряд утворюють буде примикати до короткої сторони, можна здійсза допомогою з'єднання дощок для підлоги вказанити просто шляхом похилого руху вздовж довгих ного першого типу до щок для підлоги і вказаного сторін 4а, 4b. Довгі сторони 4а і 4b дощок для піддругого типу до щок для підлоги з примиканням логи мають з'єднувальні засоби, які в даному варідовгої сторони до короткої сторони, причому вкаанті здійснення складаються з виступної частини Ρ заний другий ряд з'єднують із указаним першим на одній довгій стороні 4b. Виступна частина Ρ рядом у першому напрямку встановлення відносно розташована зовні верхньої з'єднуваної кромки і першого ряду, і при цьому щонайменше один трескладається зі смугоподібної ділянки 6 і канавки 9. тій ряд утворюють за допомогою з'єднання дощок Друга довга сторона 4а має шпунт 10. Одна коротдля підлоги вказаного першого типу дощок для ка сторона 5а також має виступну частин у Ρ зі підлоги і вказаного другого типу дощок для підлоги смугоподібною ділянкою 6 і канавкою 9 під шпунт, з примиканням довгої сторони до короткої стороу той час як інша коротка сторона 5b має фіксуючу ни, причому вказаний третій ряд приєднують до канавку 12, але не має ніякого шпунта 10. У дановказаного першого ряду у другому напрямку встаму переважному варіанті здійснення коротка сто 13 85694 14 рона 5b може бути зафіксована тільки в горизондля підлоги третього типу С. Після приєднання тальному напрямку, але не у вертикальному навиступні частини Ρ дощок А і В орієнтовані в пропрямку. тилежному напрямку. Це створює можливість поДошка третього типу С має короткі сторони 5а дальшого укладання у двох напрямках за допомоі 5b, які щодо функції фіксації по суті ідентичні догою похилого руху, коли нову дошку приєднують шкам першого типу А і др угого типу В. Проте продо раніше укладених за допомогою розміщення тилежні довгі сторони 4а і 4b виконані по-іншому. над виступною частиною і нахилу вниз у напрямку Вони відрізняються тим, що короткі сторони 5а, 5b до виступної частини. Таке укладання виконувати двох таких дощок для підлоги 1, 1’ можуть бути легше, ніж у тому випадку, коли виступна частина сполучені одна з одною і скріплені в замок у гориΡ повинна бути вставлена під раніше укладену зонтальному напрямку за допомогою руху у вертидошку перед нахилом її всередину. Таким чином, кальному напрямку, і одна коротка сторона 5b одзміна напряму укладання за допомогою спеціальнієї дошки 1 може бути приєднана у такий же ної двонаправленої дошки згідно з винаходом моспосіб до двох довги х сторін 4а, 4b іншої дошки 1’. же бути переважною також тоді, коли дошки уклаМе ханічне з'єднання складається з першого дають паралельними рядами. фіксуючого засобу на одній короткій стороні 5b, що На Фіг.1с показано, як коротку сторону 5b має фіксуючу канавку 12, і другого фіксуючого завстановлюють на коротку сторону 5а, яка має висобу на іншій короткій стороні 5а, що має частину ступну частину Р. Подібний рух у вертикальному Р, яка виступає за вертикальну площину VP, яка напрямку, який викликає скріплення в замок (фікперпендикулярна головній площині дошки для сацію) у горизонтальному напрямку, може бути підлоги і визначається верхньою з'єднуваною кровиконаний тільки за допомогою розміщення коротмкою. Дошки для підлоги відрізняються тим, що кої сторони 5b на короткій стороні 5а. Таким чидругий фіксуючий засіб з виступною частиною Ρ ном, не можна зафіксувати дошки для підлоги згірозташований на одній короткій стороні 5а і на дно з даним варіантом здійснення за допомогою двох довги х сторонах 4а, 4b. У даному варіанті розміщення короткої сторони 5а з виступною часздійснення довгі сторони 4а, 4b не можуть бути тиною Ρ на короткій стороні 5b. скріплені одна з одною в замок, і одна коротка Може існувати декілька варіантів. Дошки для сторона 5а не може бути скріплена в замок ні з підлоги двох типів необов'язково повинні бути одякою довгою стороною. накового розміру, і фіксуючі засоби також можуть У системі покриття підлоги, що складається з бути виконані іншої форми. З'єднувальні засоби на дощок для підлоги А, В і С всіх трьох типів, подібні різних сторонах можуть бути виконані з однакового дошки для підлоги згідно з винаходом можуть бути матеріалу або з різних матеріалів, або можуть бусполучені у такий спосіб: Дошка для підлоги 1 трети виконані з одного й того ж матеріалу, але мати тього типу С має коротку сторону 5b, яка переважрізні властивості матеріалу. Наприклад, з'єднувано може бути скріплена в замок у горизонтальному льні засоби можуть бути виконані з пластику, менапрямку із суміжною короткою стороною 5а і двоталу, основного матеріалу і т.п. Вони можуть бути ма довгими сторонам 4а, 4b дошки для підлоги 1’ також виконані з того ж матеріалу, що й дошка для того ж типу С, а також з короткою стороною 5а і підлоги, але можуть бути піддані обробці для зміни однією довгою стороною 4b дощок для підлоги властивостей, такій як просочення або т.п. першого типу А і другого тип у В. Крім того, дошка Фіг.2a-2h показують два варіанти здійснення для підлоги С має одну коротку сторону 5а і дві системи скріплення в замок, які можуть бути викодовгі сторони 4а, 4b, які можуть бути скріплені в ристані для з'єднання дощок для підлоги згідно з замок із суміжною короткою стороною 5b дошки винаходом. Потрібно особливо підкреслити, що для підлоги 1’ того ж типу С, а також з довгою стотакож можуть бути використані кілька інших сисроною 4а і з короткою стороною 5b дощок для підтем скріплення в замок з відповідними або аналологи першого типу А і другого типу В. Приєднання гічними функціями. Необов'язково, щоб функція вищезазначених трьох по суті ідентичних сторін фіксації здійснювалася у виступній частині. Фікса4а, 4b і 5а дощок для підлоги третього типу С до ція може відбуватися у вертикальній площині VP довгих сторін 4а дощок першого типу А і другого або всередині відносно до вертикальної площини типу В, що являють собою дзеркальне поверненVP. Як альтернатива з'єднанню за допомогою поня, може здійснюватися за допомогою похилого хилого руху може бути використана вставка із заруху, і дане з'єднання може бути як у вертикальщеплюванням у горизонтальному напрямку або ному, так і в горизонтальному напрямку. під кутом до горизонтальної площини. На Фіг.2a-2d З'єднання панелей А і В одна з одною може детально показана система скріплення в замок бути виконане у такий спосіб: Довгі сторони 4а згідноз Фіг.1. Фіг.2а показує з'єднувальні засоби можуть бути скріплені в замок із сусідніми довгими на двох дошках 1, 1’, які приєднані одна до одної сторонами 4b у вертикальному напрямку і горизотак, що довга сторона 4а приєднана до довгої стонтальному напрямку за допомогою нахилу. Приєдрони 4b. Фіксація у вертикальному напрямку занання коротких сторін 5b до довгих і коротких стобезпечується за допомогою канавки 9, яка взаєрін 4b і 5а, які мають виступну частину Р, може модіє зі шпунтом 10. Фіксація в горизонтальному здійснюватися за допомогою руху у вертикальнонапрямку забезпечується за допомогою виступної му напрямку, а скріплення в замок переважно буде частини Ρ зі смугоподібною ділянкою 6 і з фіксуютільки в горизонтальному напрямку. чим елементом 8, що взаємодіє з фіксуючою канаНа Фіг.1b показано, як довгу сторону 4а дво х вкою 12. Ця система з'єднання може бути сполудощок для підлоги типу А і В приєднують за допочена за допомогою нахилу всередину вздовж могою похилого руху до виступних частин Ρ дошки верхніх з'єдн уваних кромок. Дошки для підлоги 15 85694 16 мають на одній верхній з'єднуваній кромці декорапримикала до короткої сторони 5b першої укладетивний паз 133, по суті паралельний поверхні підної дошки. Після цього інші дошки С3, С4 укладалоги. Фіг.2b показує з'єднувальні засоби на коротють аналогічним способом. Всі дошки з'єднують кій стороні. Вони складаються зі смугоподібної одна з одною так, щоб довга сторона примикала ділянки 6 з фіксуючим елементом 8, який взаємодо короткої сторони, за допомогою руху у вертикадіє з фіксуючою канавкою 12 і забезпечує скріпльному напрямку. Дошки скріплені тільки в горизолення дощок для підлоги 1, 1’ тільки в горизонтантальному напрямку. Новий ряд R2 тепер може льному напрямку. Коротка сторона 5а має канавку бути приєднаний до першого ряду. Новий ряд R2 9, яка виконана з можливістю взаємодії зі шпунтом складається з дощок для підлоги першого А і дру10 довгої сторони 4а, коли довгі сторони і короткі гого В тип у. Дані дошки тепер можуть бути приєдсторони скріплені в замок одна з одною. Однак нані за допомогою похилого руху до виступних коротка сторона 5b не має ніякого шпунта 10. частин Ρ у першому ряду. Дошки А5 і А6 укладаФіг.2с показує, як коротка сторона 5b прикріплена ють за допомогою нахилу. Потім дошки В7 і В 8 до довгої сторони 4b. Система кріплення, переватакож можуть бути приєднані шляхом нахилу, при жно показана на Фіг.2с, може бути сполучена тільцьому коротку сторону 5b дошки В7 загинають ки у вертикальному напрямку за допомогою руху у униз над виступною частиною дошки А6. Аналогічвертикальному напрямку так, що коротку сторону ним способом можливу кількість рядів можна при5b з її фіксуючою канавкою 12 розміщують на довєднати в напрямку ID1 укладання. Дошки для підгій стороні або короткій стороні, що має виступну логи у др угому ряду R2 забезпечують фіксацію частину Р. На Фіг.2d показано, як коротка сторона двонаправлених дощок С у вертикальному напря5а може бути зафіксована відносно довгої сторони мку, коли дані дошки сполучені. Фіг.3с показує, що 4а у вертикальному напрямку і в горизонтальному напрям укладання тепер може бути змінений на напрямку за допомогою системи скріплення в запротилежний напрям ID2. Дошки В9 і В10, які були мок, яка забезпечує можливість нахилу всередину. повернуті на 180 градусів відносно дощок В7 і В8 у На Фіг.2e-2h показані приклади системи скріпдругому ряду R2, тепер можуть бути встановлені в лення в замок, у якій виступна частина Ρ замість третьому ряду R3 біля дощок С, що знаходяться в цього складається зі шпунта 10, який має фіксуюпершому ряду R1, за допомогою похилого руху. чий елемент 8 на його зовнішній і верхній частині Дошки А11 і А12 можуть бути встановлені відповіпоруч із поверхнею підлоги на одній з'єднуваній дним способом, і укладання може продовжуватися кромці дошки для підлоги 1. Система скріплення в в напрямку ID2 укладання. Даний спосіб укладанзамок додатково має канавку 9 з верхнім виступом ня, призначений для утворення покриття підлоги з 21 і нижнім виступом 22, а також канавку 12 з підмалюнком «у ялинку», що з'єднується за допомонутренням на іншій з'єднуваній кромці дошки для гою нахилу всередину в різних напрямках і склапідлоги 1’. Така система скріплення в замок може дається з підлогових до щок А, В і С трьох типів, бути виконана компактною, і вона дозволяє зменвідрізняється тим, що перший ряд R1 приєднують шити відходи матеріалу при виготовленні шпунта до дощок для підлоги третього типу С так, щоб (гребеня) 10 за допомогою механічної обробки довга сторона примикала до короткої сторони, з'єднуваної кромки дошки для підлоги. Відходи після чого щонайменше другий ряд R2 з дощок матеріалу мають дуже важливе значення, коли для підлоги першого типу А і др угого типу В придошки для підлоги вузькі та короткі. На Фіг.2f-2h єднують у напрямку ID1 до першого ряду R1, і піспоказано, як подібна система скріплення в замок ля цього новий ряд R3 приєднують у протилежноможе бути пристосована так, що її можна буде му напрямку ID2 до другого ряду R2 з дошками з'єднувати шля хом простого нахилу з утворенням першого типу А і другого типу В, які повернуті на малюнка «в ялинку» і паралельних рядів. У дано180 градусів відносно дощок для підлоги А, В у му варіанті здійснення коротка сторона 5b не має другому ряду R2. нижнього виступу, який перешкоджає фіксації у На Фіг.4а показано, як зміна напряму укладанвертикальному напрямку. Довгі сторони можуть ня може бути використана для виконання простого бути сполучені за допомогою нахилу, і довгі стороі швидкого укладання. Укладання починається з ни також можуть бути прикріплені до коротких стотого, що перший ряд R1 укладають із двонаправрін за допомогою нахилу і відгинання у вертикальлених дощок С1-С4 третього типу. Після цього ному напрямку. Скріплення шляхом використання двонаправлені дошки С приєднують до дощок А5, руху у вертикальному напрямку в цьому випадку А6 і В7, В8 у др угому ряду R2. Простір до стіни W також вимагає того, щоб одна сторона була розтепер може бути заповнений обрізаними дошками міщена на виступній частині Р. для підлоги A11, А14, А16 і В9, В13 і В15, які моНа Фіг.3а-3с показане укладання підлоги з мажуть бути укладені в напрямку ID2 і підігнані відполюнком «у ялинку» шляхом використання просто відно до форми стіни W. Потім укладання може похилого руху вздовж довгих сторін і в різних напродовжуватися в початковому напрямку ID 1. На прямках укладання за рахунок використання спеФіг.4b показано, як двонаправлені дошки С можуть ціальної дошки для підлоги третього типу С. Фіг.3а бути використані для спрощення укладання супоказує, як укладання підлоги з малюнком «у ялицільної підлоги, що покриває декілька кімнат FL1 і нку» можна почати за допомогою укладання перFL2. Укладання починається відповідним спосошого ряду R1 з дошками для підлоги типу С Пункбом шляхом укладання першого ряду R1 з викоритирна лінія показує виступну частину Р. Ідентичну станням двонаправлених дощок С. Після цього нову дошку С2 добавляють до першої укладеної даний ряд фіксують за допомогою укладання друдошки СІ у першому ряду і повертають на 90 грагого ряду R2 з дошками А і В. Тепер може бути дусів і приєднують так, щоб її довга сторона 4а виконане укладання ряду R3, і простір до стіни 17 85694 18 покривають дошками для підлоги. Потім укладан41 під шпунт другої аналогічної панелі Г підлоги ня може продовжуватися в напрямку ID1 доти, таким чином, що друга панель може бути зафіксопоки ряд R5 не буде укладений. Нові двонаправвана відносно першої панелі підлоги у вертикальлені дошки С тепер встановлюють у ряду R6 в ному і горизонтальному напрямку за допомогою кімнаті FL2. Потім укладають ряд R7, який забезпростого відгинання у вертикальному напрямку. печує фіксацію двонаправлених дощок С Тепер Гнучкий шпунт 30 і ковзна канавка 40 можуть бути ряд R9 може бути встановлений, і частина підлоги утворені на кромці першої панелі 1, або, як покау двох кімнатах FL1 і FL2, що залишилася, може зано на Фіг.6d, на кромці другої панелі 1’. Канавка бути укладена в напрямку ID1. Укладання підлоги 41 під шпунт виконана на сусідній кромці. Під час можна закінчити за допомогою укладання частини загинання у вертикальному напрямку гнучкий підлоги кімнати FL2, що залишилася, шляхом шпунт зміщається два рази в ковзній канавці. Пеукладання ряду R8 та інших рядів у напрямку ID2. рше зміщення здійснюють за допомогою загинання Двонаправлені дошки також можуть викорисдругої панелі підлоги у вертикальному напрямку. товуватися для полегшення зняття. Якщо ряд двоДруге зміщення гнучкого шпунта у напрямку до направлених дощок укладений, наприклад, у його початкового положення здійснюють по суті за центрі кімнати, зняття за допомогою нахилу вгору допомогою пружного ефекту, викликаного гнучким може здійснюватися із двох напрямів. При викоришпунтом і/або деяким іншим гнучким пристосуванстанні способів за попереднім рівнем техніки пракням, переважно розташованим у ковзаній канавці. тично всю підлогу потрібно зняти для заміни доСистема скріплення в замок згідно з даним варіанщок, які укладені на початку операції укладання. том здійснення може бути використана, наприНа Фіг.5а показано, як двонаправлена дошка С клад, на коротких сторонах панелей А, В і С, опизгідно з варіантом здійснення за Фіг.1 може бути саних вище з посиланням на Фіг.1а. Переважно сполучена з утворенням хрестоподібної форми. гнучкий шпунт і ковзна канавка повинні бути утвоПодібне з'єднання може бути виконане за допоморені на коротких сторонах 5b. Такий варіант здійсгою руху у вертикальному напрямку. Можливий нення із гнучким шпунтом, який забезпечує можряд альтернатив. Наприклад, короткі сторони 5а, ливість механічної фіксації у вертикальному 5Ь можуть бути виконані відповідно до Фіг.2а або напрямку і горизонтальному напрямку за рахунок 2е. У цьому випадку вони мають шпунт (гребінь), нахилу, може бути використаний для утворення який забезпечує можливість з'єднання за допомобільш міцного з'єднання панелей, у яких кромки гою похилого руху вздовж верхніх з'єднуваних можуть деформуватися у вертикальному напрямкромок і/або за допомогою вставки із защеплюку, коли змінюється вогкість або, наприклад, коли ванням по суті в горизонтальному напрямку. Крім підлога зазнає впливу великого навантаження і того, можуть бути використані інші типи кутових напруження. Підлога, що складається з панелей А, з'єднань і/або з'єднань із защеплюванням. АльтеВ і С, може бути укладена тільки за допомогою рнативно, короткі сторони також можуть бути спонахилу і з усіма кромками, з'єднаними у вертикалучені за допомогою вставки вздовж з'єднуваної льному напрямку і в горизонтальному напрямку. кромки. На Фіг.5b показано, як подібне з'єднання у Панелі підлоги згідно з винаходом особливо вигляді хреста може використовува тися для утводобре підходять для використання в підлогах, які рення підлоги з дощок для підлоги А, В двох типів, складаються з досить невеликих і вузьких панеякі мають системи скріплення в замок, що являють лей. собою дзеркальне повернення одна відносно одКоли подібні панелі підлоги мають поверхню, ної, і які сполучені механічно з примиканням довгої наприклад, з лінолеуму, текстильного матеріалу, сторони до довгої сторони і довгої сторони до копластику, ламінату, що формується при підвищероткої сторони просто шляхом похилого руху. Все ному тиску, і аналогічні поверхні, які відповідно до укладання починається раціональним способом у відомих технологій виготовляють у вигляді рулонів центрі «хреста» і потім може відбуватися, можлиабо листів і приклеюють до матеріалу у вигляді во, в чотирьох напрямках ID1, ID2, ID3 і ID4. Чотиплит, такого як настильний матеріал високої щільри частини «хреста» потім приєднують до дощок А ності (HDF), деревинно-стружкова плита і аналогіі В. З'єднання відрізняється тим, що кожну двонапчні панелі на деревній основі, витрати на виробниравлену дошку С приєднують до іншої двонаправцтво є досить високими. Основна причина полягає леної дошки, а також відповідно до дошки А і В. в тому, що безліч відходів утворюється під час Зняття може здійснюватися у зворотному напрямрозпилювання напівфабрикату 1 у вигляді листів і ку, і, таким чином, кожну підлогу можна зняти утворення системи скріплення, особливо на довокремими частинами з чотирьох напрямів. гих сторонах. Це показано на Фіг.7а. НапівфабриСамо собою зрозуміло, відповідний малюнок кат 1 у вигляді листів складається з поверхневого укладання може бути утворений за допомогою шару 51, середнього шару 50 і переважно зрівнонахилу довги х сторін і вставки коротких сторін із важувального шару 52. При розпилюванні й утвозащеплюванням одна в одну. З'єднання довгих ренні виступної частини Ρ і шп унта 10 утворюється сторін також може здійснюватися шляхом вставки безліч відходів W. Завдання даного винаходу повздовж з'єднуваної кромки і/або вставки із защеплягає у зменшенні даних відходів. Це завдання люванням в горизонтальному або, альтернативно, вирішується за допомогою способу виготовлення і у вертикальному напрямку. напівфабрикату листа або панелі. Поверхневий На Фіг.6а-6с показаний варіант здійснення із матеріал 51, утворений у вигляді листів або р улогнучким шпунтом 30 у ковзній канавці 40, яка пену, розділяють на поверхневі смуги 53, які приклереважно утворена на кромці першої панелі 1. Гнуюють до середнього шару 50 із зазором 54 між чкий шпунт призначений для взаємодії з канавкою поверхневими смугами 53. Поверхневі смуги пе 19 85694 20 реважно мають ширину, яка по суті така ж, як шиПодібні способи не спричиняють утворення відхорина видимої поверхні панелей підлоги. Само содів у такій кількості, як, наприклад, полотно пилки бою зрозуміло, невелика кількість надлишкового розміром 2-3мм, яке використовується сьогодні матеріалу в більшості випадків необхідна для кіндля розрізання напівфабрикату 1 листа на окремі цевого обрізання кромок. Довжина поверхневих панелі. Розпилювання і утворення системи скріпсмуг може бути аналогічна довжині однієї або делення приводить до втрат поверхневого матеріакількох панелей підлоги. Зазор 54 «складається» в лу, і, отже, важко буде створити малюнок, який основному з матеріалу 50 плити без поверхневого буде безперервним на всьому з'єднанні двох пашару 51. У більшості випадків зазор 54 буде нелей. На Фіг.7а показано, що малюнок 56 буде «складатися» з середнього шару, покритого шаіншим після механічної обробки кромок. Розрізанром клею. Такий же спосіб може бути використаня ножем не приводить до якої-небудь істотної ний для економії матеріалу на задній стороні. Навтрати поверхневого матеріалу, і малюнок 56 на віть зрівноважувальний шар 52 може бути Фіг.7b може бути збережений. Кромка 55 поверхприклеєний до середнього шару 50 із зазором між невої смуги 53 може бути використана як базова смугами 53. Переважно поверхневий шар 51 і зріповерхня при механічній обробці кромок панелі вноважувальний шар 52 зміщені в горизонтальнопідлоги. При використанні даної технології панелі му напрямку на відстань D для забезпечення екоможуть бути виготовлені економічним способом і номії витрат. На Фіг.7с показано, що навіть з малюнками, які є по суті безперервними зрівноважувальний шар 52 не повинен покривати на всьому з'єднанні між двома панелями. Альтервиступну частин у Р. Зрівноважувальний шар може нативно, само собою зрозуміло, можна приклеїти бути зміщений всередину з обох сторін поверхнесмуги поверхневого шару і/або зрівноважувальнового шару на відстань D, D'. Це може забезпечити го шару до окремих панелей, а не до листа, який додаткову економію витрат особливо в тому випапризначений для розрізання його на декілька дку, якщо зрівноважувальний шар являє собою окремих панелей підлоги. дорогий матеріал, такий як пробка, натуральний Всі варіанти здійснення, описані вище, можуть шпон або матеріал на волокнистій основі, спінений бути об'єднані один з одним повністю або часткоматеріал або аналогічний матеріал, який також во. Те хнологія (спосіб) з окремими поверхневими може бути використаний, наприклад, для зменсмугами також може бути використана при виготошення звуку. Даний спосіб розділення поверхневовленні ламінату з безпосереднім прикладенням го шару на смуги перед приклеюванням забезпетиску, коли просочений меламіном папір прикріпчує особливу перевагу, яка полягає в тому, що ляють до матеріалу середнього шару за допомоповерхневий шар може бути вир убаний або розрігою ламінування. У цьому випадку просочений заний на поверхневі смуги, наприклад, ножем, папір повинен бути розділений на окремі смуги водяним струменем або аналогічним засобом. перед ламінуванням. 21 85694 22 23 85694 24 25 85694 26 27 85694 28 29 85694 30 31 Комп’ютерна в ерстка В. Мацело 85694 Підписне 32 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
