Спосіб улаштування енергозберігаючого конструктивного вузла “парапет – зовнішня стіна – плита покриття”
Номер патенту: 97320
Опубліковано: 10.03.2015
Автори: Дікарев Костянтин Борисович, Ігнатенко Віта Василівна, Скокова Альона Олексіївна, Одинець Олена Анатоліївна, Березюк Анатолій Миколайович, Кузьменко Олександра Миколаївна
Формула / Реферат

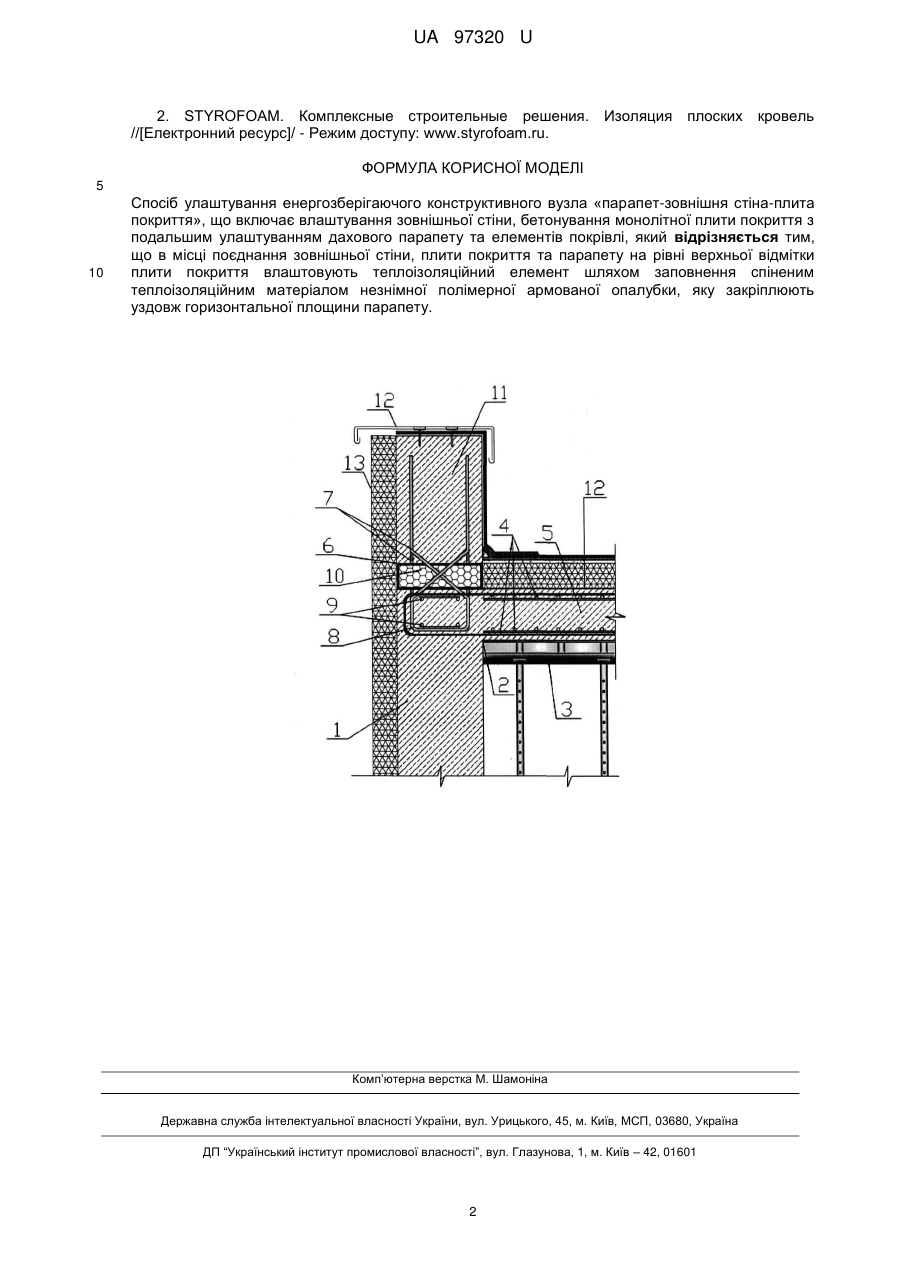

Спосіб улаштування енергозберігаючого конструктивного вузла «парапет-зовнішня стіна-плита покриття», що включає влаштування зовнішньої стіни, бетонування монолітної плити покриття з подальшим улаштуванням дахового парапету та елементів покрівлі, який відрізняється тим, що в місці поєднання зовнішньої стіни, плити покриття та парапету на рівні верхньої відмітки плити покриття влаштовують теплоізоляційний елемент шляхом заповнення спіненим теплоізоляційним матеріалом незнімної полімерної армованої опалубки, яку закріплюють уздовж горизонтальної площини парапету.
Текст

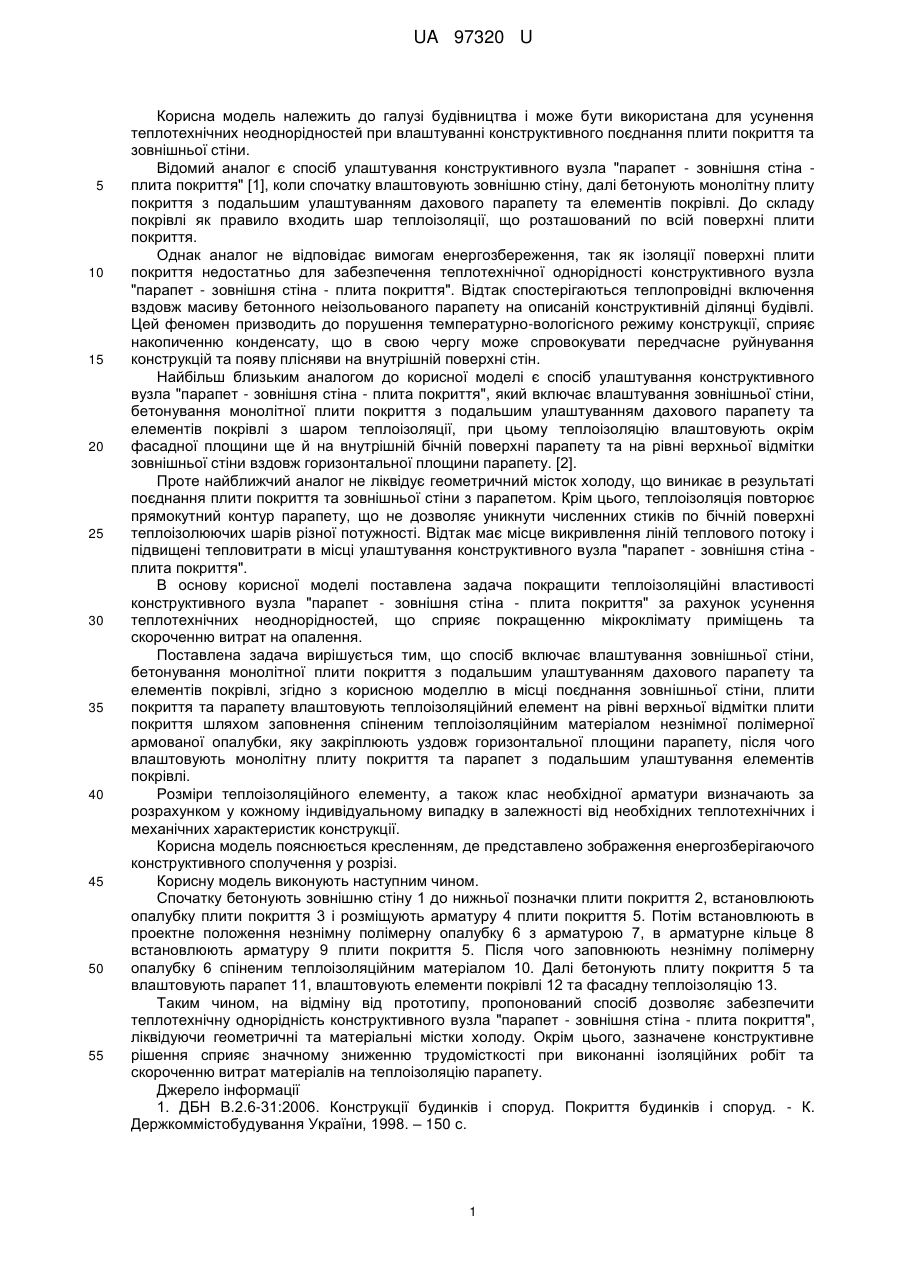

Реферат: Спосіб улаштування енергозберігаючого конструктивного вузла «парапет-зовнішня стіна-плита покриття» включає влаштування зовнішньої стіни, бетонування монолітної плити покриття з подальшим улаштуванням дахового парапету та елементів покрівлі. В місці поєднання зовнішньої стіни, плити покриття та парапету на рівні верхньої відмітки плити покриття влаштовують теплоізоляційний елемент шляхом заповнення спіненим теплоізоляційним матеріалом незнімної полімерної армованої опалубки. Опалубку закріплюють уздовж горизонтальної площини парапету. UA 97320 U (12) UA 97320 U UA 97320 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути використана для усунення теплотехнічних неоднорідностей при влаштуванні конструктивного поєднання плити покриття та зовнішньої стіни. Відомий аналог є спосіб улаштування конструктивного вузла "парапет - зовнішня стіна плита покриття" [1], коли спочатку влаштовують зовнішню стіну, далі бетонують монолітну плиту покриття з подальшим улаштуванням дахового парапету та елементів покрівлі. До складу покрівлі як правило входить шар теплоізоляції, що розташований по всій поверхні плити покриття. Однак аналог не відповідає вимогам енергозбереження, так як ізоляції поверхні плити покриття недостатньо для забезпечення теплотехнічної однорідності конструктивного вузла "парапет - зовнішня стіна - плита покриття". Відтак спостерігаються теплопровідні включення вздовж масиву бетонного неізольованого парапету на описаній конструктивній ділянці будівлі. Цей феномен призводить до порушення температурно-вологісного режиму конструкції, сприяє накопиченню конденсату, що в свою чергу може спровокувати передчасне руйнування конструкцій та появу плісняви на внутрішній поверхні стін. Найбільш близьким аналогом до корисної моделі є спосіб улаштування конструктивного вузла "парапет - зовнішня стіна - плита покриття", який включає влаштування зовнішньої стіни, бетонування монолітної плити покриття з подальшим улаштуванням дахового парапету та елементів покрівлі з шаром теплоізоляції, при цьому теплоізоляцію влаштовують окрім фасадної площини ще й на внутрішній бічній поверхні парапету та на рівні верхньої відмітки зовнішньої стіни вздовж горизонтальної площини парапету. [2]. Проте найближчий аналог не ліквідує геометричний місток холоду, що виникає в результаті поєднання плити покриття та зовнішньої стіни з парапетом. Крім цього, теплоізоляція повторює прямокутний контур парапету, що не дозволяє уникнути численних стиків по бічній поверхні теплоізолюючих шарів різної потужності. Відтак має місце викривлення ліній теплового потоку і підвищені тепловитрати в місці улаштування конструктивного вузла "парапет - зовнішня стіна плита покриття". В основу корисної моделі поставлена задача покращити теплоізоляційні властивості конструктивного вузла "парапет - зовнішня стіна - плита покриття" за рахунок усунення теплотехнічних неоднорідностей, що сприяє покращенню мікроклімату приміщень та скороченню витрат на опалення. Поставлена задача вирішується тим, що спосіб включає влаштування зовнішньої стіни, бетонування монолітної плити покриття з подальшим улаштуванням дахового парапету та елементів покрівлі, згідно з корисною моделлю в місці поєднання зовнішньої стіни, плити покриття та парапету влаштовують теплоізоляційний елемент на рівні верхньої відмітки плити покриття шляхом заповнення спіненим теплоізоляційним матеріалом незнімної полімерної армованої опалубки, яку закріплюють уздовж горизонтальної площини парапету, після чого влаштовують монолітну плиту покриття та парапет з подальшим улаштування елементів покрівлі. Розміри теплоізоляційного елементу, а також клас необхідної арматури визначають за розрахунком у кожному індивідуальному випадку в залежності від необхідних теплотехнічних і механічних характеристик конструкції. Корисна модель пояснюється кресленням, де представлено зображення енергозберігаючого конструктивного сполучення у розрізі. Корисну модель виконують наступним чином. Спочатку бетонують зовнішню стіну 1 до нижньої позначки плити покриття 2, встановлюють опалубку плити покриття 3 і розміщують арматуру 4 плити покриття 5. Потім встановлюють в проектне положення незнімну полімерну опалубку 6 з арматурою 7, в арматурне кільце 8 встановлюють арматуру 9 плити покриття 5. Після чого заповнюють незнімну полімерну опалубку 6 спіненим теплоізоляційним матеріалом 10. Далі бетонують плиту покриття 5 та влаштовують парапет 11, влаштовують елементи покрівлі 12 та фасадну теплоізоляцію 13. Таким чином, на відміну від прототипу, пропонований спосіб дозволяє забезпечити теплотехнічну однорідність конструктивного вузла "парапет - зовнішня стіна - плита покриття", ліквідуючи геометричні та матеріальні містки холоду. Окрім цього, зазначене конструктивне рішення сприяє значному зниженню трудомісткості при виконанні ізоляційних робіт та скороченню витрат матеріалів на теплоізоляцію парапету. Джерело інформації 1. ДБН В.2.6-31:2006. Конструкції будинків і споруд. Покриття будинків і споруд. - К. Держкоммістобудування України, 1998. – 150 с. 1 UA 97320 U 2. STYROFOAM. Комплексные строительные решения. Изоляция плоских кровель //[Електронний ресурс]/ - Режим доступу: www.styrofoam.ru. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб улаштування енергозберігаючого конструктивного вузла «парапет-зовнішня стіна-плита покриття», що включає влаштування зовнішньої стіни, бетонування монолітної плити покриття з подальшим улаштуванням дахового парапету та елементів покрівлі, який відрізняється тим, що в місці поєднання зовнішньої стіни, плити покриття та парапету на рівні верхньої відмітки плити покриття влаштовують теплоізоляційний елемент шляхом заповнення спіненим теплоізоляційним матеріалом незнімної полімерної армованої опалубки, яку закріплюють уздовж горизонтальної площини парапету. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюBereziuk Anatolii Mykolaiovych, Dikarev Kostiantyn Borysovych, Skokova Aliona Oleksiivna, Kuzmenko Oleksandra Mykolaivna, Odynets Olena Anatoliivna, Ignatenko Vita Vasylivna
Автори російськоюБерезюк Анатолий Николаевич, Дикарев Константин Борисович, Скокова Алена Алексеевна, Кузьменко Александра Николаевна, Одинец Елена Анатольевна, Игнатенко Вита Василевна
МПК / Мітки
МПК: E04B 1/00
Мітки: парапет, стіна, улаштування, конструктивного, спосіб, плита, енергозберігаючого, покриття, зовнішня, вузла
