Спосіб отримання композиції для ендоваскулярної емболізації мозкових артеріовенозних мальформацій та інших судинних новоутворень головного та спинного мозку

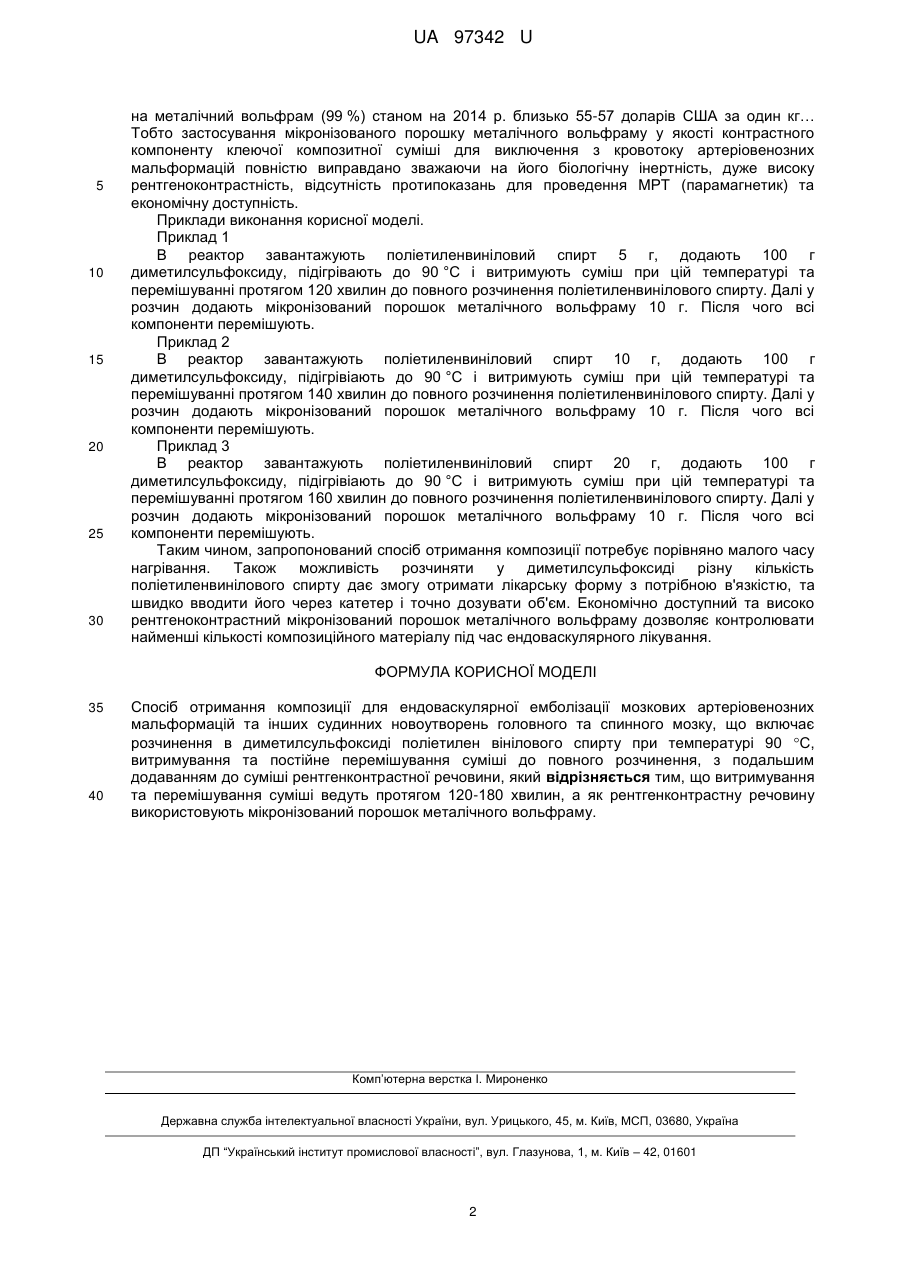

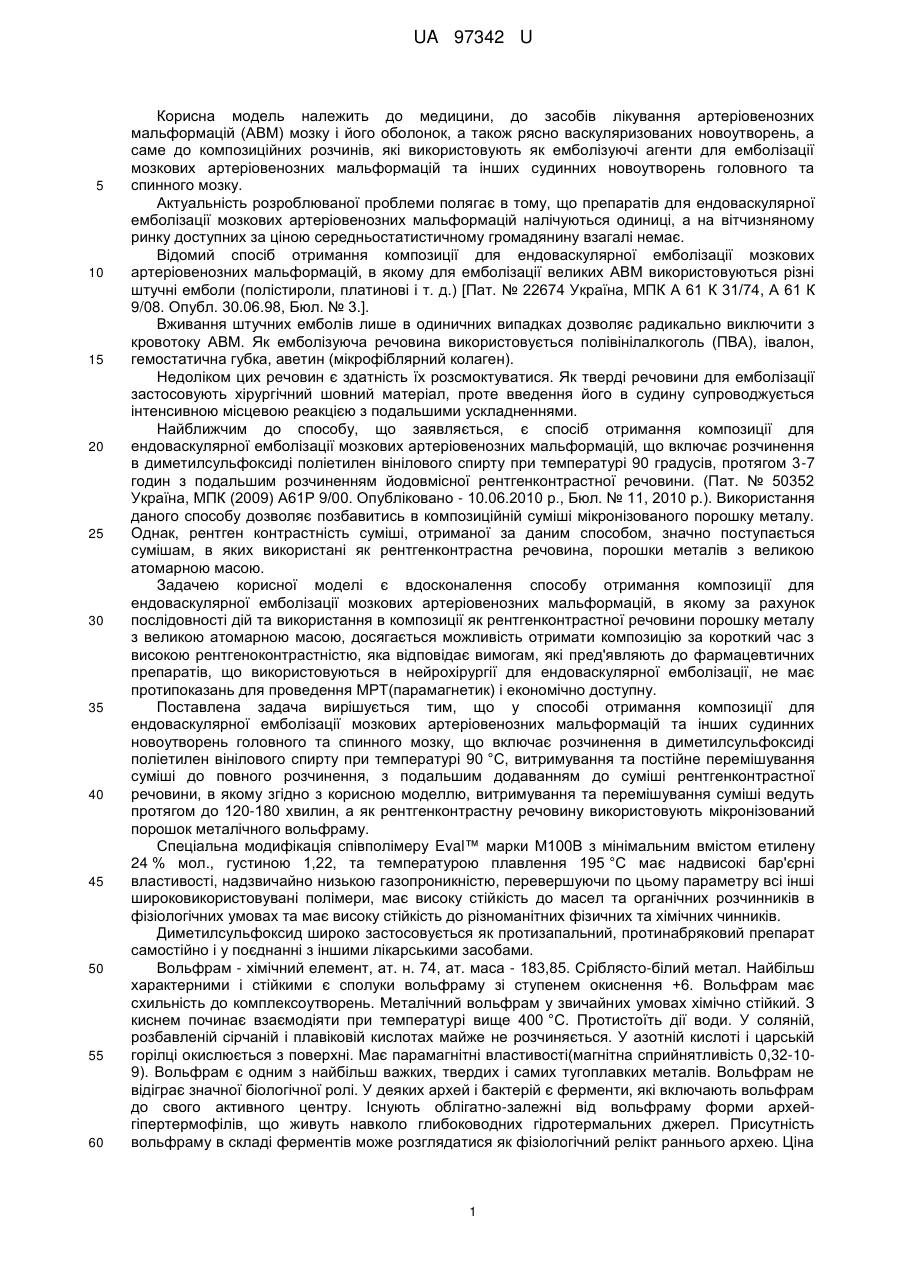

Реферат: Спосіб отримання композиції для ендоваскулярної емболізації мозкових артеріовенозних мальформацій та інших судинних новоутворень головного та спинного мозку включає розчинення в диметилсульфоксиді поліетилен вінілового спирту при температурі 90 С, витримування та постійне перемішування суміші до повного розчинення, з подальшим додаванням до суміші рентгенконтрастної речовини. Витримування та перемішування суміші ведуть протягом 120-180 хвилин, а як рентгенконтрастну речовину використовують мікронізований порошок металічного вольфраму. UA 97342 U (12) UA 97342 U UA 97342 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, до засобів лікування артеріовенозних мальформацій (АВМ) мозку і його оболонок, а також рясно васкуляризованих новоутворень, а саме до композиційних розчинів, які використовують як емболізуючі агенти для емболізації мозкових артеріовенозних мальформацій та інших судинних новоутворень головного та спинного мозку. Актуальність розроблюваної проблеми полягає в тому, що препаратів для ендоваскулярної емболізації мозкових артеріовенозних мальформацій налічуються одиниці, а на вітчизняному ринку доступних за ціною середньостатистичному громадянину взагалі немає. Відомий спосіб отримання композиції для ендоваскулярної емболізації мозкових артеріовенозних мальформацій, в якому для емболізації великих АВМ використовуються різні штучні емболи (полістироли, платинові і т. д.) [Пат. № 22674 Україна, МПК А 61 К 31/74, А 61 К 9/08. Опубл. 30.06.98, Бюл. № 3.]. Вживання штучних емболів лише в одиничних випадках дозволяє радикально виключити з кровотоку АВМ. Як емболізуюча речовина використовується полівінілалкоголь (ПВА), івалон, гемостатична губка, аветин (мікрофіблярний колаген). Недоліком цих речовин є здатність їх розсмоктуватися. Як тверді речовини для емболізації застосовують хірургічний шовний матеріал, проте введення його в судину супроводжується інтенсивною місцевою реакцією з подальшими ускладненнями. Найближчим до способу, що заявляється, є спосіб отримання композиції для ендоваскулярної емболізації мозкових артеріовенозних мальформацій, що включає розчинення в диметилсульфоксиді поліетилен вінілового спирту при температурі 90 градусів, протягом 3-7 годин з подальшим розчиненням йодовмісної рентгенконтрастної речовини. (Пат. № 50352 Україна, МПК (2009) А61Р 9/00. Опубліковано - 10.06.2010 р., Бюл. № 11, 2010 p.). Використання даного способу дозволяє позбавитись в композиційній суміші мікронізованого порошку металу. Однак, рентген контрастність суміші, отриманої за даним способом, значно поступається сумішам, в яких використані як рентгенконтрастна речовина, порошки металів з великою атомарною масою. Задачею корисної моделі є вдосконалення способу отримання композиції для ендоваскулярної емболізації мозкових артеріовенозних мальформацій, в якому за рахунок послідовності дій та використання в композиції як рентгенконтрастної речовини порошку металу з великою атомарною масою, досягається можливість отримати композицію за короткий час з високою рентгеноконтрастністю, яка відповідає вимогам, які пред'являють до фармацевтичних препаратів, що використовуються в нейрохірургії для ендоваскулярної емболізації, не має протипоказань для проведення МРТ(парамагнетик) і економічно доступну. Поставлена задача вирішується тим, що у способі отримання композиції для ендоваскулярної емболізації мозкових артеріовенозних мальформацій та інших судинних новоутворень головного та спинного мозку, що включає розчинення в диметилсульфоксиді поліетилен вінілового спирту при температурі 90 °C, витримування та постійне перемішування суміші до повного розчинення, з подальшим додаванням до суміші рентгенконтрастної речовини, в якому згідно з корисною моделлю, витримування та перемішування суміші ведуть протягом до 120-180 хвилин, а як рентгенконтрастну речовину використовують мікронізований порошок металічного вольфраму. Спеціальна модифікація співполімеру Eval™ марки М100В з мінімальним вмістом етилену 24 % мол., густиною 1,22, та температурою плавлення 195 °C має надвисокі бар'єрні властивості, надзвичайно низькою газопроникністю, перевершуючи по цьому параметру всі інші широковикористовувані полімери, має високу стійкість до масел та органічних розчинників в фізіологічних умовах та має високу стійкість до різноманітних фізичних та хімічних чинників. Диметилсульфоксид широко застосовується як протизапальний, протинабряковий препарат самостійно і у поєднанні з іншими лікарськими засобами. Вольфрам - хімічний елемент, ат. н. 74, ат. маса - 183,85. Сріблясто-білий метал. Найбільш характерними і стійкими є сполуки вольфраму зі ступенем окиснення +6. Вольфрам має схильність до комплексоутворень. Металічний вольфрам у звичайних умовах хімічно стійкий. З киснем починає взаємодіяти при температурі вище 400 °C. Протистоїть дії води. У соляній, розбавленій сірчаній і плавіковій кислотах майже не розчиняється. У азотній кислоті і царській горілці окислюється з поверхні. Має парамагнітні властивості(магнітна сприйнятливість 0,32-109). Вольфрам є одним з найбільш важких, твердих і самих тугоплавких металів. Вольфрам не відіграє значної біологічної ролі. У деяких архей і бактерій є ферменти, які включають вольфрам до свого активного центру. Існують облігатно-залежні від вольфраму форми архейгіпертермофілів, що живуть навколо глибоководних гідротермальних джерел. Присутність вольфраму в складі ферментів може розглядатися як фізіологічний релікт раннього архею. Ціна 1 UA 97342 U 5 10 15 20 25 30 на металічний вольфрам (99 %) станом на 2014 р. близько 55-57 доларів США за один кг… Тобто застосування мікронізованого порошку металічного вольфраму у якості контрастного компоненту клеючої композитної суміші для виключення з кровотоку артеріовенозних мальформацій повністю виправдано зважаючи на його біологічну інертність, дуже високу рентгеноконтрастність, відсутність протипоказань для проведення МРТ (парамагнетик) та економічну доступність. Приклади виконання корисної моделі. Приклад 1 В реактор завантажують поліетиленвиніловий спирт 5 г, додають 100 г диметилсульфоксиду, підігрівають до 90 °C і витримують суміш при цій температурі та перемішуванні протягом 120 хвилин до повного розчинення поліетиленвинілового спирту. Далі у розчин додають мікронізований порошок металічного вольфраму 10 г. Після чого всі компоненти перемішують. Приклад 2 В реактор завантажують поліетиленвиніловий спирт 10 г, додають 100 г диметилсульфоксиду, підігрівіають до 90 °C і витримують суміш при цій температурі та перемішуванні протягом 140 хвилин до повного розчинення поліетиленвинілового спирту. Далі у розчин додають мікронізований порошок металічного вольфраму 10 г. Після чого всі компоненти перемішують. Приклад 3 В реактор завантажують поліетиленвиніловий спирт 20 г, додають 100 г диметилсульфоксиду, підігрівіають до 90 °C і витримують суміш при цій температурі та перемішуванні протягом 160 хвилин до повного розчинення поліетиленвинілового спирту. Далі у розчин додають мікронізований порошок металічного вольфраму 10 г. Після чого всі компоненти перемішують. Таким чином, запропонований спосіб отримання композиції потребує порівняно малого часу нагрівання. Також можливість розчиняти у диметилсульфоксиді різну кількість поліетиленвинілового спирту дає змогу отримати лікарську форму з потрібною в'язкістю, та швидко вводити його через катетер і точно дозувати об'єм. Економічно доступний та високо рентгеноконтрастний мікронізований порошок металічного вольфраму дозволяє контролювати найменші кількості композиційного матеріалу під час ендоваскулярного лікування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб отримання композиції для ендоваскулярної емболізації мозкових артеріовенозних мальформацій та інших судинних новоутворень головного та спинного мозку, що включає розчинення в диметилсульфоксиді поліетилен вінілового спирту при температурі 90 С, витримування та постійне перемішування суміші до повного розчинення, з подальшим додаванням до суміші рентгенконтрастної речовини, який відрізняється тим, що витримування та перемішування суміші ведуть протягом 120-180 хвилин, а як рентгенконтрастну речовину використовують мікронізований порошок металічного вольфраму. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
