Екструзійна головка для нанесення полімерного покриття на осердя

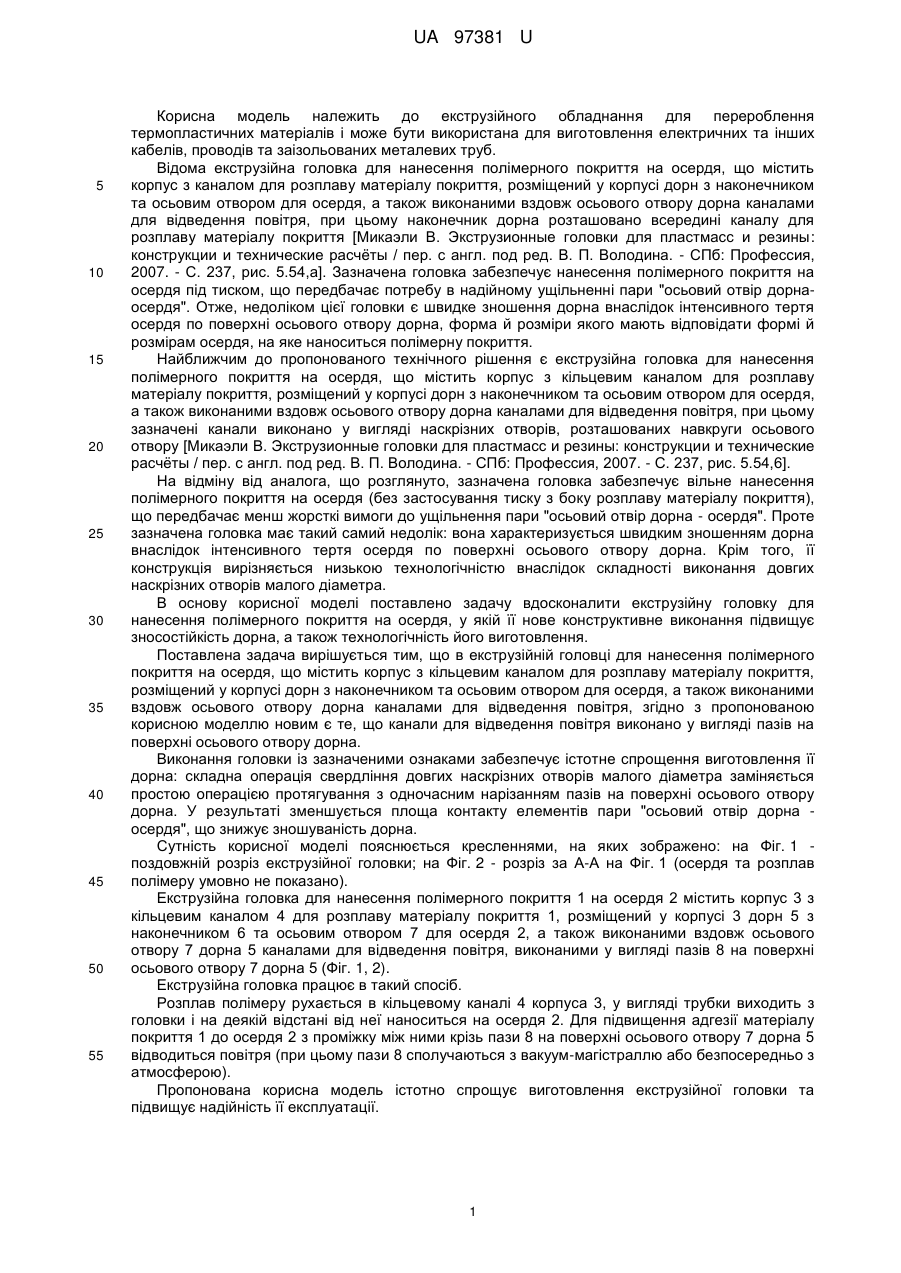

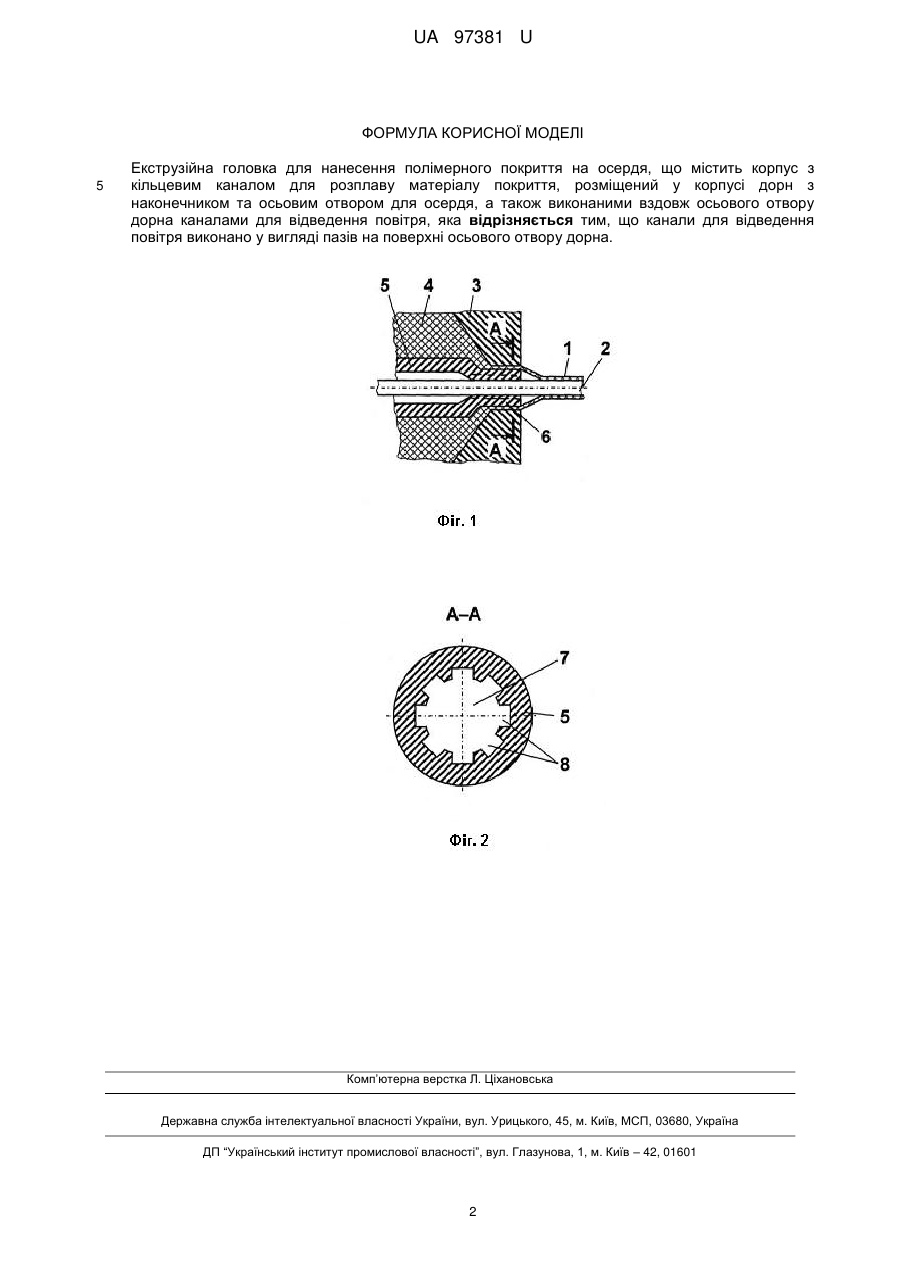

Реферат: Екструзійна головка для нанесення полімерного покриття на осердя містить корпус з кільцевим каналом для розплаву матеріалу покриття, розміщений у корпусі дорн з наконечником та осьовим отвором для осердя, а також виконаними вздовж осьового отвору дорна каналами для відведення повітря, причому канали для відведення повітря виконано у вигляді пазів на поверхні осьового отвору дорна. UA 97381 U (12) UA 97381 U UA 97381 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до екструзійного обладнання для перероблення термопластичних матеріалів і може бути використана для виготовлення електричних та інших кабелів, проводів та заізольованих металевих труб. Відома екструзійна головка для нанесення полімерного покриття на осердя, що містить корпус з каналом для розплаву матеріалу покриття, розміщений у корпусі дорн з наконечником та осьовим отвором для осердя, а також виконаними вздовж осьового отвору дорна каналами для відведення повітря, при цьому наконечник дорна розташовано всередині каналу для розплаву матеріалу покриття [Микаэли В. Экструзионные головки для пластмасс и резины: конструкции и технические расчёты / пер. с англ. под ред. В. П. Володина. - СПб: Профессия, 2007. - С. 237, рис. 5.54,а]. Зазначена головка забезпечує нанесення полімерного покриття на осердя під тиском, що передбачає потребу в надійному ущільненні пари "осьовий отвір дорнаосердя". Отже, недоліком цієї головки є швидке зношення дорна внаслідок інтенсивного тертя осердя по поверхні осьового отвору дорна, форма й розміри якого мають відповідати формі й розмірам осердя, на яке наноситься полімерну покриття. Найближчим до пропонованого технічного рішення є екструзійна головка для нанесення полімерного покриття на осердя, що містить корпус з кільцевим каналом для розплаву матеріалу покриття, розміщений у корпусі дорн з наконечником та осьовим отвором для осердя, а також виконаними вздовж осьового отвору дорна каналами для відведення повітря, при цьому зазначені канали виконано у вигляді наскрізних отворів, розташованих навкруги осьового отвору [Микаэли В. Экструзионные головки для пластмасс и резины: конструкции и технические расчёты / пер. с англ. под ред. В. П. Володина. - СПб: Профессия, 2007. - С. 237, рис. 5.54,6]. На відміну від аналога, що розглянуто, зазначена головка забезпечує вільне нанесення полімерного покриття на осердя (без застосування тиску з боку розплаву матеріалу покриття), що передбачає менш жорсткі вимоги до ущільнення пари "осьовий отвір дорна - осердя". Проте зазначена головка має такий самий недолік: вона характеризується швидким зношенням дорна внаслідок інтенсивного тертя осердя по поверхні осьового отвору дорна. Крім того, її конструкція вирізняється низькою технологічністю внаслідок складності виконання довгих наскрізних отворів малого діаметра. В основу корисної моделі поставлено задачу вдосконалити екструзійну головку для нанесення полімерного покриття на осердя, у якій її нове конструктивне виконання підвищує зносостійкість дорна, а також технологічність його виготовлення. Поставлена задача вирішується тим, що в екструзійній головці для нанесення полімерного покриття на осердя, що містить корпус з кільцевим каналом для розплаву матеріалу покриття, розміщений у корпусі дорн з наконечником та осьовим отвором для осердя, а також виконаними вздовж осьового отвору дорна каналами для відведення повітря, згідно з пропонованою корисною моделлю новим є те, що канали для відведення повітря виконано у вигляді пазів на поверхні осьового отвору дорна. Виконання головки із зазначеними ознаками забезпечує істотне спрощення виготовлення її дорна: складна операція свердління довгих наскрізних отворів малого діаметра заміняється простою операцією протягування з одночасним нарізанням пазів на поверхні осьового отвору дорна. У результаті зменшується площа контакту елементів пари "осьовий отвір дорна осердя", що знижує зношуваність дорна. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 поздовжній розріз екструзійної головки; на Фіг. 2 - розріз за А-А на Фіг. 1 (осердя та розплав полімеру умовно не показано). Екструзійна головка для нанесення полімерного покриття 1 на осердя 2 містить корпус 3 з кільцевим каналом 4 для розплаву матеріалу покриття 1, розміщений у корпусі 3 дорн 5 з наконечником 6 та осьовим отвором 7 для осердя 2, а також виконаними вздовж осьового отвору 7 дорна 5 каналами для відведення повітря, виконаними у вигляді пазів 8 на поверхні осьового отвору 7 дорна 5 (Фіг. 1, 2). Екструзійна головка працює в такий спосіб. Розплав полімеру рухається в кільцевому каналі 4 корпуса 3, у вигляді трубки виходить з головки і на деякій відстані від неї наноситься на осердя 2. Для підвищення адгезії матеріалу покриття 1 до осердя 2 з проміжку між ними крізь пази 8 на поверхні осьового отвору 7 дорна 5 відводиться повітря (при цьому пази 8 сполучаються з вакуум-магістраллю або безпосередньо з атмосферою). Пропонована корисна модель істотно спрощує виготовлення екструзійної головки та підвищує надійність її експлуатації. 1 UA 97381 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Екструзійна головка для нанесення полімерного покриття на осердя, що містить корпус з кільцевим каналом для розплаву матеріалу покриття, розміщений у корпусі дорн з наконечником та осьовим отвором для осердя, а також виконаними вздовж осьового отвору дорна каналами для відведення повітря, яка відрізняється тим, що канали для відведення повітря виконано у вигляді пазів на поверхні осьового отвору дорна. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
