Пристрій для заточування леза ручної бритви

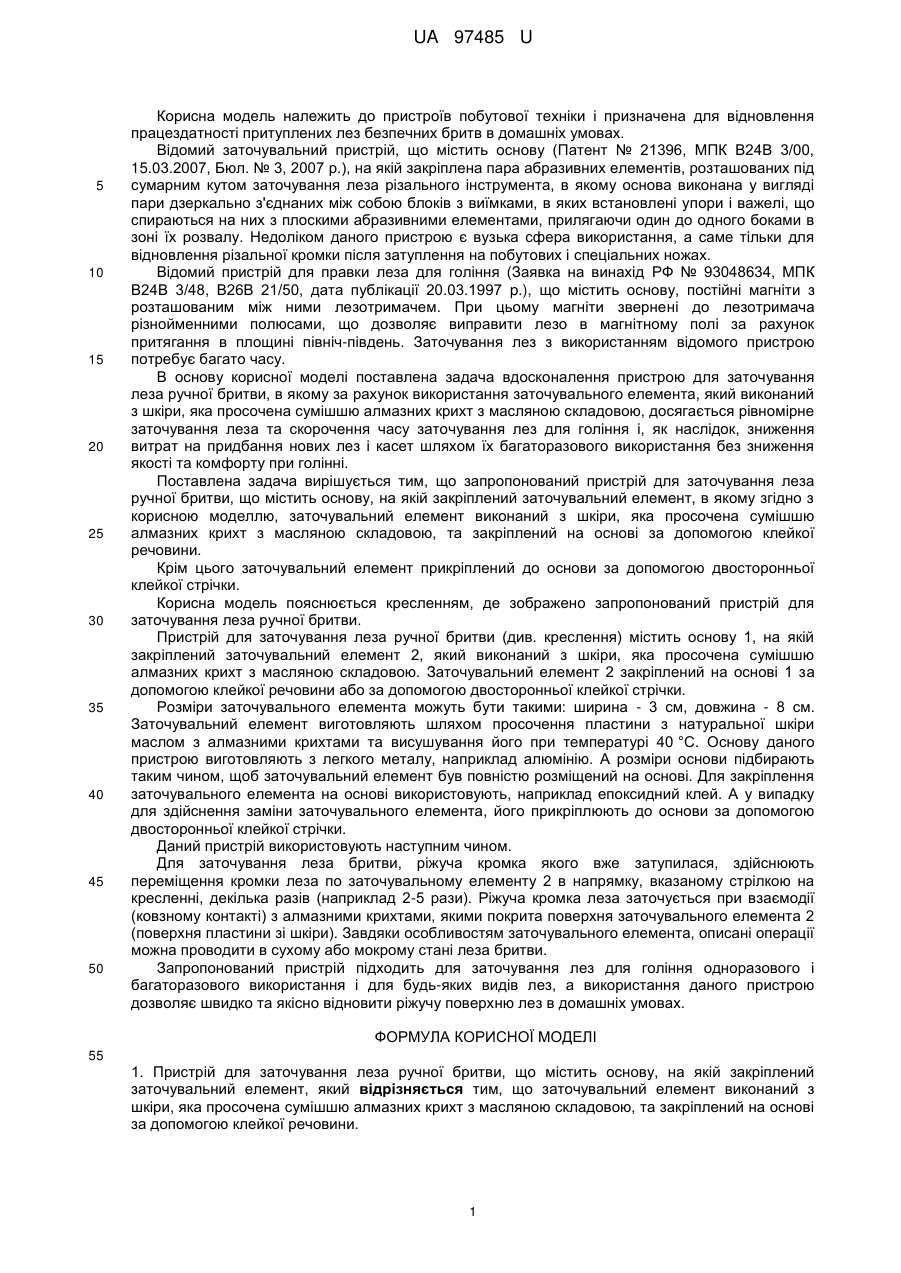

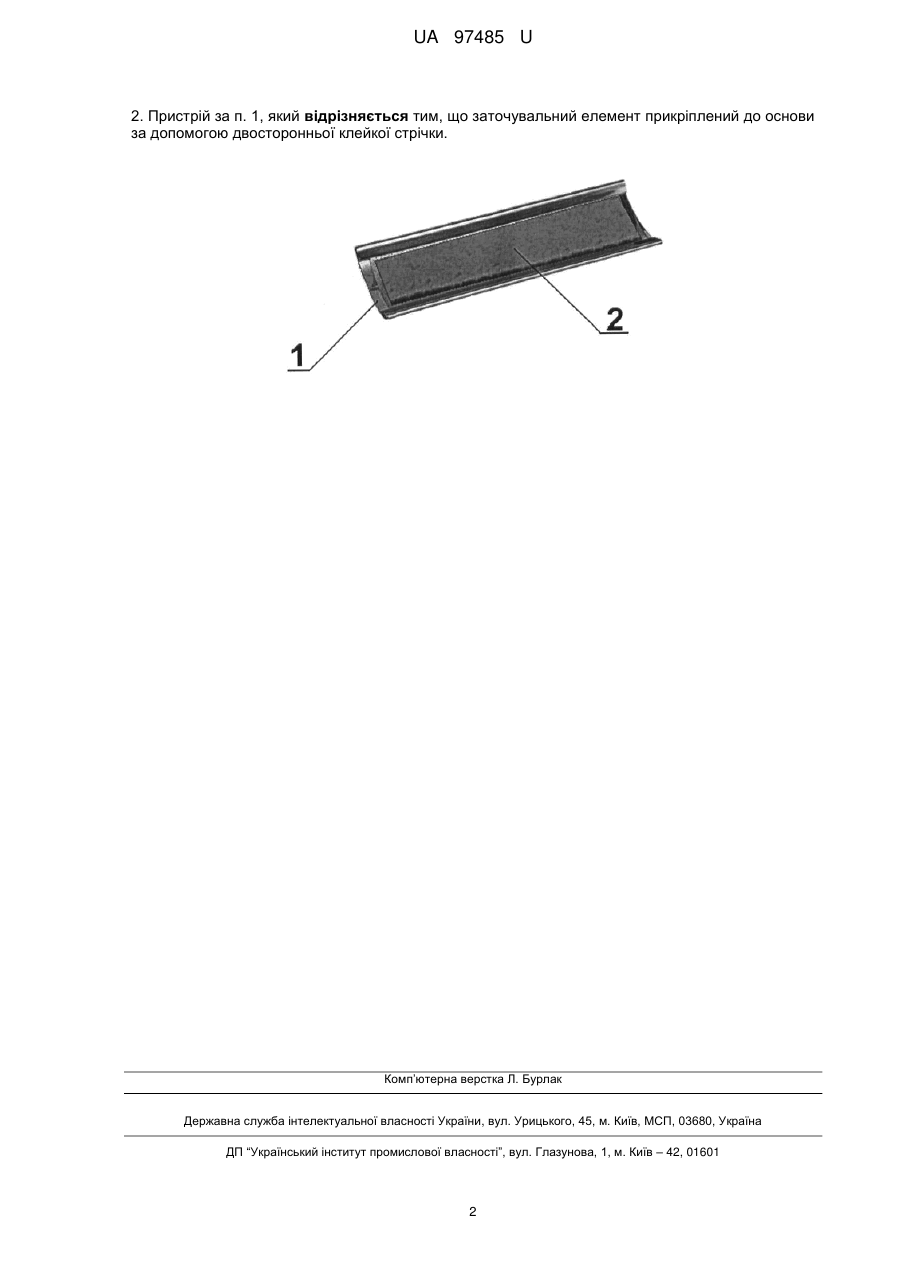

Реферат: UA 97485 U UA 97485 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв побутової техніки і призначена для відновлення працездатності притуплених лез безпечних бритв в домашніх умовах. Відомий заточувальний пристрій, що містить основу (Патент № 21396, МПК В24В 3/00, 15.03.2007, Бюл. № 3, 2007 р.), на якій закріплена пара абразивних елементів, розташованих під сумарним кутом заточування леза різального інструмента, в якому основа виконана у вигляді пари дзеркально з'єднаних між собою блоків з виїмками, в яких встановлені упори і важелі, що спираються на них з плоскими абразивними елементами, прилягаючи один до одного боками в зоні їх розвалу. Недоліком даного пристрою є вузька сфера використання, а саме тільки для відновлення різальної кромки після затуплення на побутових і спеціальних ножах. Відомий пристрій для правки леза для гоління (Заявка на винахід РФ № 93048634, МПК В24В 3/48, В26В 21/50, дата публікації 20.03.1997 p.), що містить основу, постійні магніти з розташованим між ними лезотримачем. При цьому магніти звернені до лезотримача різнойменними полюсами, що дозволяє виправити лезо в магнітному полі за рахунок притягання в площині північ-південь. Заточування лез з використанням відомого пристрою потребує багато часу. В основу корисної моделі поставлена задача вдосконалення пристрою для заточування леза ручної бритви, в якому за рахунок використання заточувального елемента, який виконаний з шкіри, яка просочена сумішшю алмазних крихт з масляною складовою, досягається рівномірне заточування леза та скорочення часу заточування лез для гоління і, як наслідок, зниження витрат на придбання нових лез і касет шляхом їх багаторазового використання без зниження якості та комфорту при голінні. Поставлена задача вирішується тим, що запропонований пристрій для заточування леза ручної бритви, що містить основу, на якій закріплений заточувальний елемент, в якому згідно з корисною моделлю, заточувальний елемент виконаний з шкіри, яка просочена сумішшю алмазних крихт з масляною складовою, та закріплений на основі за допомогою клейкої речовини. Крім цього заточувальний елемент прикріплений до основи за допомогою двосторонньої клейкої стрічки. Корисна модель пояснюється кресленням, де зображено запропонований пристрій для заточування леза ручної бритви. Пристрій для заточування леза ручної бритви (див. креслення) містить основу 1, на якій закріплений заточувальний елемент 2, який виконаний з шкіри, яка просочена сумішшю алмазних крихт з масляною складовою. Заточувальний елемент 2 закріплений на основі 1 за допомогою клейкої речовини або за допомогою двосторонньої клейкої стрічки. Розміри заточувального елемента можуть бути такими: ширина - 3 см, довжина - 8 см. Заточувальний елемент виготовляють шляхом просочення пластини з натуральної шкіри маслом з алмазними крихтами та висушування його при температурі 40 °C. Основу даного пристрою виготовляють з легкого металу, наприклад алюмінію. А розміри основи підбирають таким чином, щоб заточувальний елемент був повністю розміщений на основі. Для закріплення заточувального елемента на основі використовують, наприклад епоксидний клей. А у випадку для здійснення заміни заточувального елемента, його прикріплюють до основи за допомогою двосторонньої клейкої стрічки. Даний пристрій використовують наступним чином. Для заточування леза бритви, ріжуча кромка якого вже затупилася, здійснюють переміщення кромки леза по заточувальному елементу 2 в напрямку, вказаному стрілкою на кресленні, декілька разів (наприклад 2-5 рази). Ріжуча кромка леза заточується при взаємодії (ковзному контакті) з алмазними крихтами, якими покрита поверхня заточувального елемента 2 (поверхня пластини зі шкіри). Завдяки особливостям заточувального елемента, описані операції можна проводити в сухому або мокрому стані леза бритви. Запропонований пристрій підходить для заточування лез для гоління одноразового і багаторазового використання і для будь-яких видів лез, а використання даного пристрою дозволяє швидко та якісно відновити ріжучу поверхню лез в домашніх умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Пристрій для заточування леза ручної бритви, що містить основу, на якій закріплений заточувальний елемент, який відрізняється тим, що заточувальний елемент виконаний з шкіри, яка просочена сумішшю алмазних крихт з масляною складовою, та закріплений на основі за допомогою клейкої речовини. 1 UA 97485 U 2. Пристрій за п. 1, який відрізняється тим, що заточувальний елемент прикріплений до основи за допомогою двосторонньої клейкої стрічки. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
