Унітаз і монтажна основа

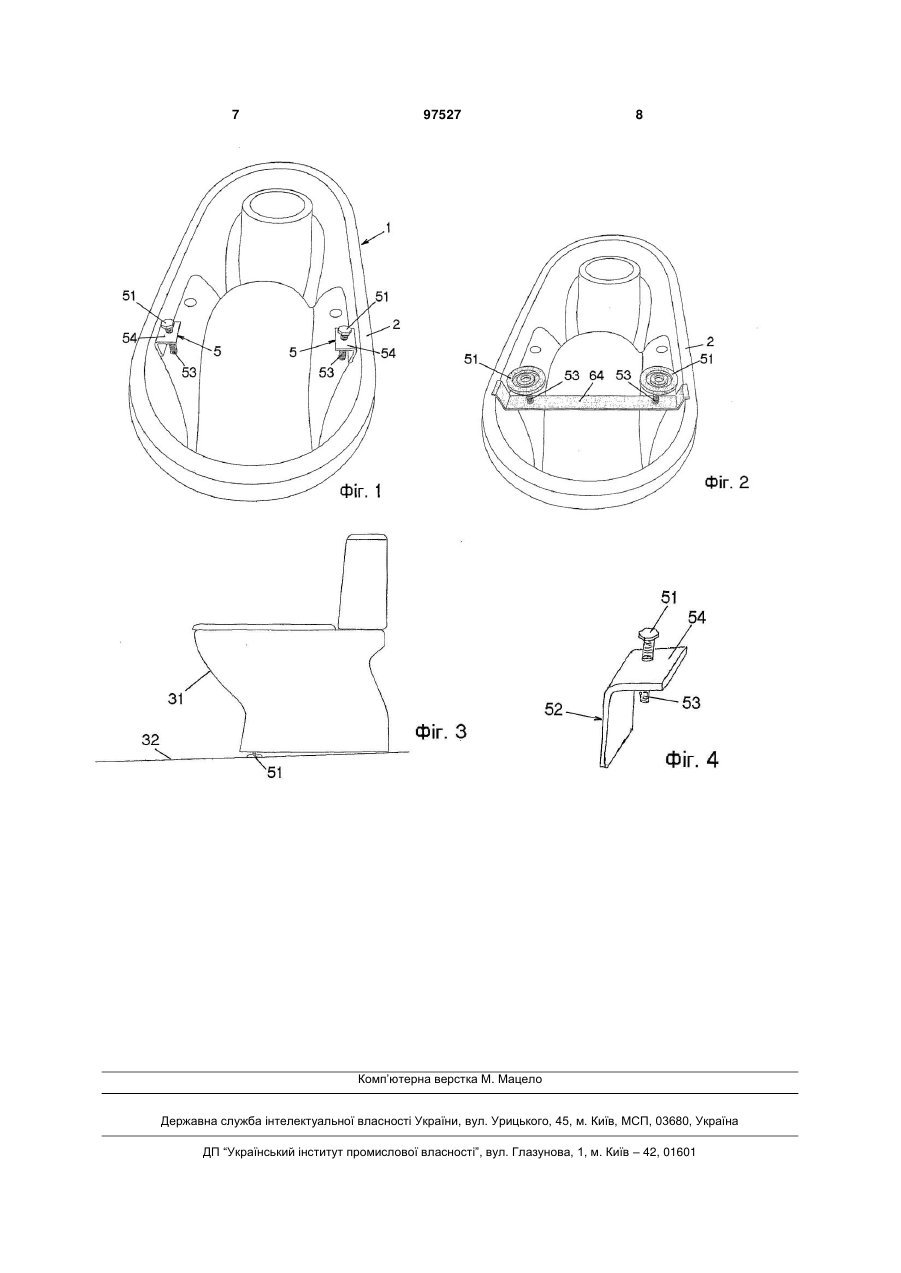

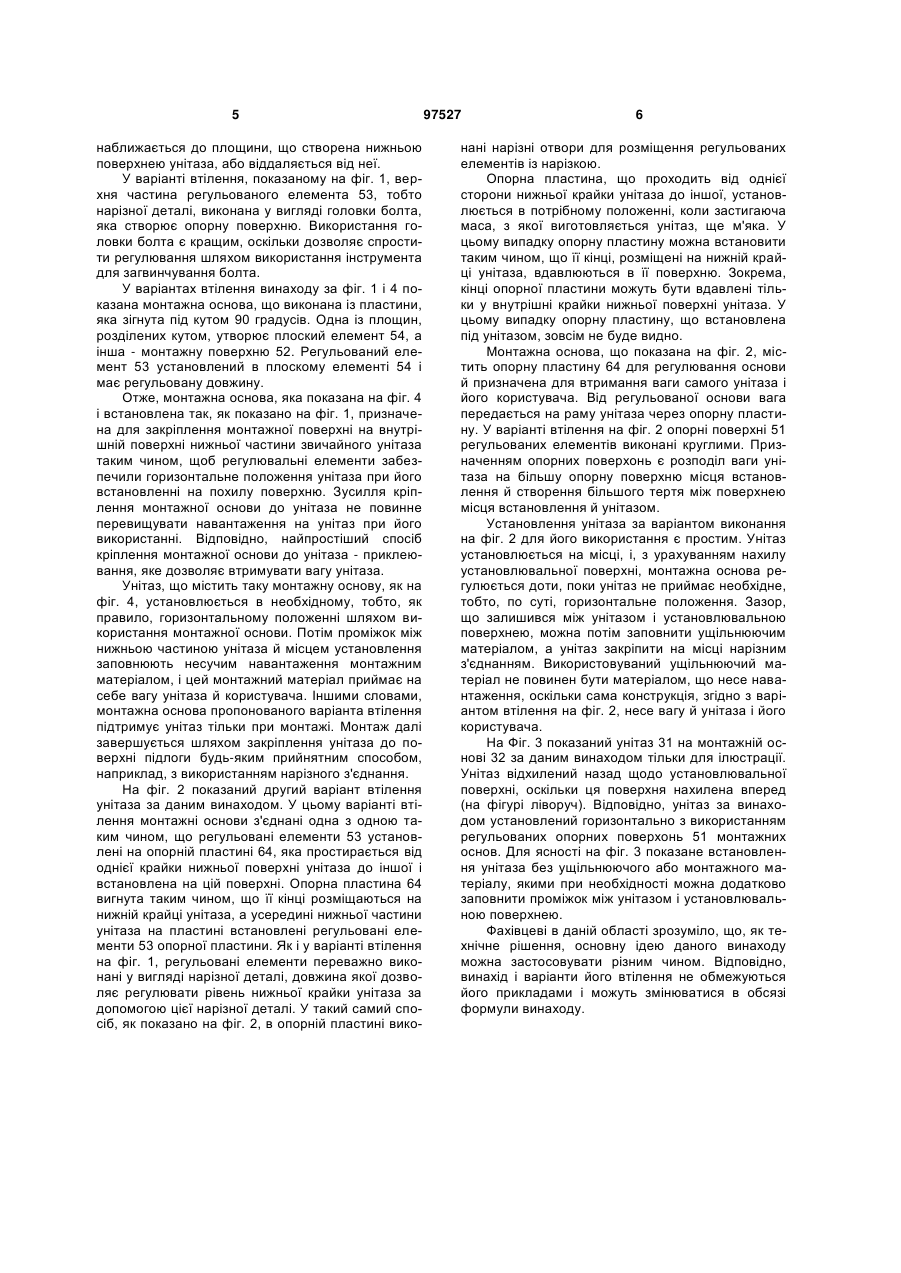

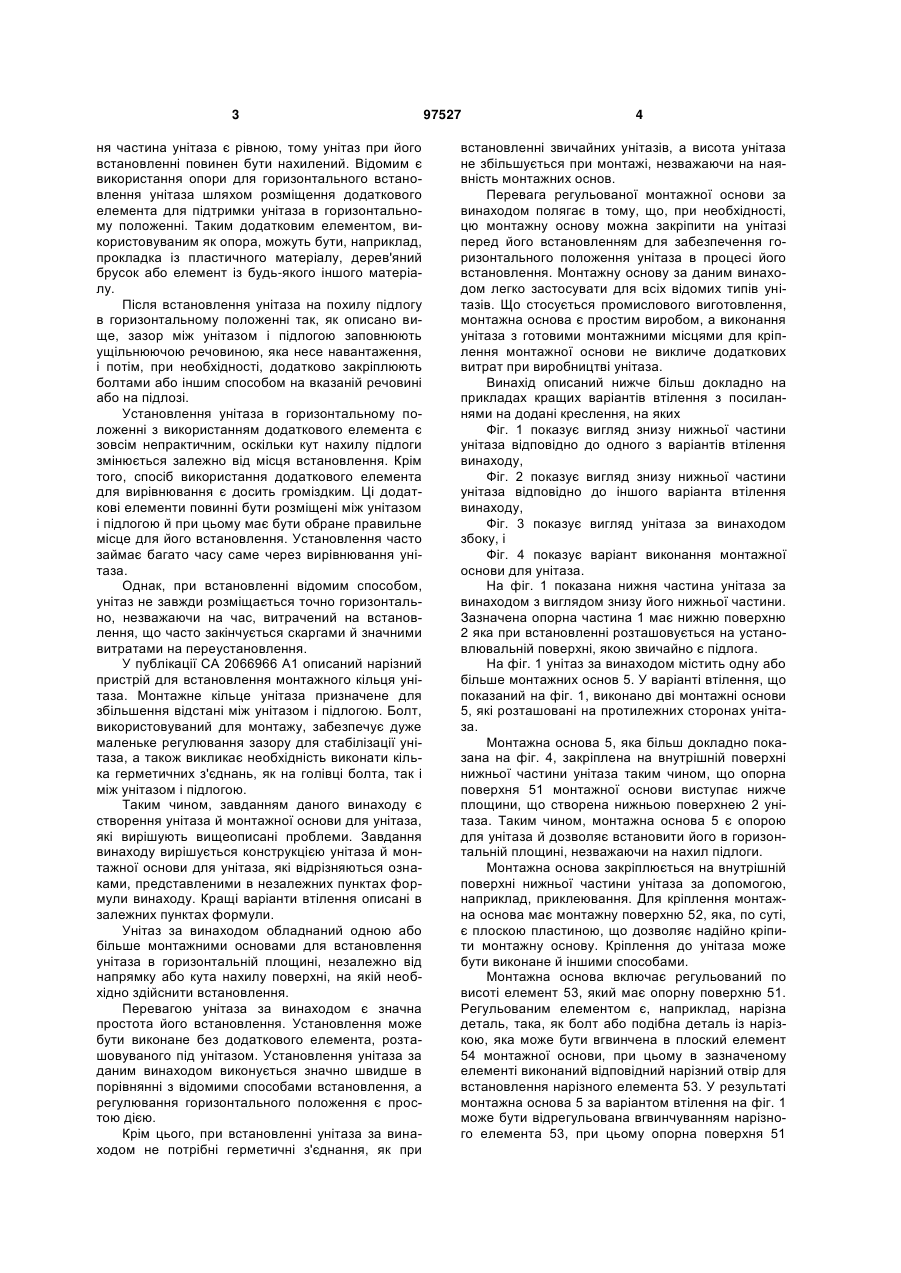

1. Унітаз, що містить раму (1), нижня поверхня (2) якої виконана для встановлення на встановлювальну поверхню, наприклад підлогу, який містить одну або більше монтажних основ (5), які встановлені всередині рами унітаза й мають опорну поверхню (51), причому опорна поверхня (51) однієї або більше монтажних основ (5) виконана з можливістю регулювання її відстані відносно нижньої поверхні (2) унітаза в такий спосіб, що монтажна основа підтримує унітаз, коли його нижня поверхня розміщена на встановлювальній поверхні, який відрізняється тим, що монтажна основа встановлена на опорній пластині (64), яка розташована поперек нижньої поверхні унітаза й закріплена на нижній крайці (2) унітаза, й опорна пластина (64) розміщена між нижніми крайками унітаза так, що кінці опорної пластини розташовані на внутрішніх крайках нижньої поверхні унітаза. 2. Унітаз за п. 1, який відрізняється тим, що одна або більше монтажних основ (5) містить нарізку, при цьому відстань між опорною поверхнею (51) монтажної основи й нижньою поверхнею унітаза регулюється за допомогою вказаної нарізки в монтажній основі. C2 2 UA 1 3 ня частина унітаза є рівною, тому унітаз при його встановленні повинен бути нахилений. Відомим є використання опори для горизонтального встановлення унітаза шляхом розміщення додаткового елемента для підтримки унітаза в горизонтальному положенні. Таким додатковим елементом, використовуваним як опора, можуть бути, наприклад, прокладка із пластичного матеріалу, дерев'яний брусок або елемент із будь-якого іншого матеріалу. Після встановлення унітаза на похилу підлогу в горизонтальному положенні так, як описано вище, зазор між унітазом і підлогою заповнюють ущільнюючою речовиною, яка несе навантаження, і потім, при необхідності, додатково закріплюють болтами або іншим способом на вказаній речовині або на підлозі. Установлення унітаза в горизонтальному положенні з використанням додаткового елемента є зовсім непрактичним, оскільки кут нахилу підлоги змінюється залежно від місця встановлення. Крім того, спосіб використання додаткового елемента для вирівнювання є досить громіздким. Ці додаткові елементи повинні бути розміщені між унітазом і підлогою й при цьому має бути обране правильне місце для його встановлення. Установлення часто займає багато часу саме через вирівнювання унітаза. Однак, при встановленні відомим способом, унітаз не завжди розміщається точно горизонтально, незважаючи на час, витрачений на встановлення, що часто закінчується скаргами й значними витратами на переустановлення. У публікації СА 2066966 А1 описаний нарізний пристрій для встановлення монтажного кільця унітаза. Монтажне кільце унітаза призначене для збільшення відстані між унітазом і підлогою. Болт, використовуваний для монтажу, забезпечує дуже маленьке регулювання зазору для стабілізації унітаза, а також викликає необхідність виконати кілька герметичних з'єднань, як на голівці болта, так і між унітазом і підлогою. Таким чином, завданням даного винаходу є створення унітаза й монтажної основи для унітаза, які вирішують вищеописані проблеми. Завдання винаходу вирішується конструкцією унітаза й монтажної основи для унітаза, які відрізняються ознаками, представленими в незалежних пунктах формули винаходу. Кращі варіанти втілення описані в залежних пунктах формули. Унітаз за винаходом обладнаний одною або більше монтажними основами для встановлення унітаза в горизонтальній площині, незалежно від напрямку або кута нахилу поверхні, на якій необхідно здійснити встановлення. Перевагою унітаза за винаходом є значна простота його встановлення. Установлення може бути виконане без додаткового елемента, розташовуваного під унітазом. Установлення унітаза за даним винаходом виконується значно швидше в порівнянні з відомими способами встановлення, а регулювання горизонтального положення є простою дією. Крім цього, при встановленні унітаза за винаходом не потрібні герметичні з'єднання, як при 97527 4 встановленні звичайних унітазів, а висота унітаза не збільшується при монтажі, незважаючи на наявність монтажних основ. Перевага регульованої монтажної основи за винаходом полягає в тому, що, при необхідності, цю монтажну основу можна закріпити на унітазі перед його встановленням для забезпечення горизонтального положення унітаза в процесі його встановлення. Монтажну основу за даним винаходом легко застосувати для всіх відомих типів унітазів. Що стосується промислового виготовлення, монтажна основа є простим виробом, а виконання унітаза з готовими монтажними місцями для кріплення монтажної основи не викличе додаткових витрат при виробництві унітаза. Винахід описаний нижче більш докладно на прикладах кращих варіантів втілення з посиланнями на додані креслення, на яких Фіг. 1 показує вигляд знизу нижньої частини унітаза відповідно до одного з варіантів втілення винаходу, Фіг. 2 показує вигляд знизу нижньої частини унітаза відповідно до іншого варіанта втілення винаходу, Фіг. 3 показує вигляд унітаза за винаходом збоку, і Фіг. 4 показує варіант виконання монтажної основи для унітаза. На фіг. 1 показана нижня частина унітаза за винаходом з виглядом знизу його нижньої частини. Зазначена опорна частина 1 має нижню поверхню 2 яка при встановленні розташовується на установлювальній поверхні, якою звичайно є підлога. На фіг. 1 унітаз за винаходом містить одну або більше монтажних основ 5. У варіанті втілення, що показаний на фіг. 1, виконано дві монтажні основи 5, які розташовані на протилежних сторонах унітаза. Монтажна основа 5, яка більш докладно показана на фіг. 4, закріплена на внутрішній поверхні нижньої частини унітаза таким чином, що опорна поверхня 51 монтажної основи виступає нижче площини, що створена нижньою поверхнею 2 унітаза. Таким чином, монтажна основа 5 є опорою для унітаза й дозволяє встановити його в горизонтальній площині, незважаючи на нахил підлоги. Монтажна основа закріплюється на внутрішній поверхні нижньої частини унітаза за допомогою, наприклад, приклеювання. Для кріплення монтажна основа має монтажну поверхню 52, яка, по суті, є плоскою пластиною, що дозволяє надійно кріпити монтажну основу. Кріплення до унітаза може бути виконане й іншими способами. Монтажна основа включає регульований по висоті елемент 53, який має опорну поверхню 51. Регульованим елементом є, наприклад, нарізна деталь, така, як болт або подібна деталь із нарізкою, яка може бути вгвинчена в плоский елемент 54 монтажної основи, при цьому в зазначеному елементі виконаний відповідний нарізний отвір для встановлення нарізного елемента 53. У результаті монтажна основа 5 за варіантом втілення на фіг. 1 може бути відрегульована вгвинчуванням нарізного елемента 53, при цьому опорна поверхня 51 5 наближається до площини, що створена нижньою поверхнею унітаза, або віддаляється від неї. У варіанті втілення, показаному на фіг. 1, верхня частина регульованого елемента 53, тобто нарізної деталі, виконана у вигляді головки болта, яка створює опорну поверхню. Використання головки болта є кращим, оскільки дозволяє спростити регулювання шляхом використання інструмента для загвинчування болта. У варіантах втілення винаходу за фіг. 1 і 4 показана монтажна основа, що виконана із пластини, яка зігнута під кутом 90 градусів. Одна із площин, розділених кутом, утворює плоский елемент 54, а інша - монтажну поверхню 52. Регульований елемент 53 установлений в плоскому елементі 54 і має регульовану довжину. Отже, монтажна основа, яка показана на фіг. 4 і встановлена так, як показано на фіг. 1, призначена для закріплення монтажної поверхні на внутрішній поверхні нижньої частини звичайного унітаза таким чином, щоб регулювальні елементи забезпечили горизонтальне положення унітаза при його встановленні на похилу поверхню. Зусилля кріплення монтажної основи до унітаза не повинне перевищувати навантаження на унітаз при його використанні. Відповідно, найпростіший спосіб кріплення монтажної основи до унітаза - приклеювання, яке дозволяє втримувати вагу унітаза. Унітаз, що містить таку монтажну основу, як на фіг. 4, установлюється в необхідному, тобто, як правило, горизонтальному положенні шляхом використання монтажної основи. Потім проміжок між нижньою частиною унітаза й місцем установлення заповнюють несучим навантаження монтажним матеріалом, і цей монтажний матеріал приймає на себе вагу унітаза й користувача. Іншими словами, монтажна основа пропонованого варіанта втілення підтримує унітаз тільки при монтажі. Монтаж далі завершується шляхом закріплення унітаза до поверхні підлоги будь-яким прийнятним способом, наприклад, з використанням нарізного з'єднання. На фіг. 2 показаний другий варіант втілення унітаза за даним винаходом. У цьому варіанті втілення монтажні основи з'єднані одна з одною таким чином, що регульовані елементи 53 установлені на опорній пластині 64, яка простирається від однієї крайки нижньої поверхні унітаза до іншої і встановлена на цій поверхні. Опорна пластина 64 вигнута таким чином, що її кінці розміщаються на нижній крайці унітаза, а усередині нижньої частини унітаза на пластині встановлені регульовані елементи 53 опорної пластини. Як і у варіанті втілення на фіг. 1, регульовані елементи переважно виконані у вигляді нарізної деталі, довжина якої дозволяє регулювати рівень нижньої крайки унітаза за допомогою цієї нарізної деталі. У такий самий спосіб, як показано на фіг. 2, в опорній пластині вико 97527 6 нані нарізні отвори для розміщення регульованих елементів із нарізкою. Опорна пластина, що проходить від однієї сторони нижньої крайки унітаза до іншої, установлюється в потрібному положенні, коли застигаюча маса, з якої виготовляється унітаз, ще м'яка. У цьому випадку опорну пластину можна встановити таким чином, що її кінці, розміщені на нижній крайці унітаза, вдавлюються в її поверхню. Зокрема, кінці опорної пластини можуть бути вдавлені тільки у внутрішні крайки нижньої поверхні унітаза. У цьому випадку опорну пластину, що встановлена під унітазом, зовсім не буде видно. Монтажна основа, що показана на фіг. 2, містить опорну пластину 64 для регулювання основи й призначена для втримання ваги самого унітаза і його користувача. Від регульованої основи вага передається на раму унітаза через опорну пластину. У варіанті втілення на фіг. 2 опорні поверхні 51 регульованих елементів виконані круглими. Призначенням опорних поверхонь є розподіл ваги унітаза на більшу опорну поверхню місця встановлення й створення більшого тертя між поверхнею місця встановлення й унітазом. Установлення унітаза за варіантом виконання на фіг. 2 для його використання є простим. Унітаз установлюється на місці, і, з урахуванням нахилу установлювальної поверхні, монтажна основа регулюється доти, поки унітаз не приймає необхідне, тобто, по суті, горизонтальне положення. Зазор, що залишився між унітазом і установлювальною поверхнею, можна потім заповнити ущільнюючим матеріалом, а унітаз закріпити на місці нарізним з'єднанням. Використовуваний ущільнюючий матеріал не повинен бути матеріалом, що несе навантаження, оскільки сама конструкція, згідно з варіантом втілення на фіг. 2, несе вагу й унітаза і його користувача. На Фіг. 3 показаний унітаз 31 на монтажній основі 32 за даним винаходом тільки для ілюстрації. Унітаз відхилений назад щодо установлювальної поверхні, оскільки ця поверхня нахилена вперед (на фігурі ліворуч). Відповідно, унітаз за винаходом установлений горизонтально з використанням регульованих опорних поверхонь 51 монтажних основ. Для ясності на фіг. 3 показане встановлення унітаза без ущільнюючого або монтажного матеріалу, якими при необхідності можна додатково заповнити проміжок між унітазом і установлювальною поверхнею. Фахівцеві в даній області зрозуміло, що, як технічне рішення, основну ідею даного винаходу можна застосовувати різним чином. Відповідно, винахід і варіанти його втілення не обмежуються його прикладами і можуть змінюватися в обсязі формули винаходу. 7 97527 8 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
