Унітаз із активною робочою поверхнею

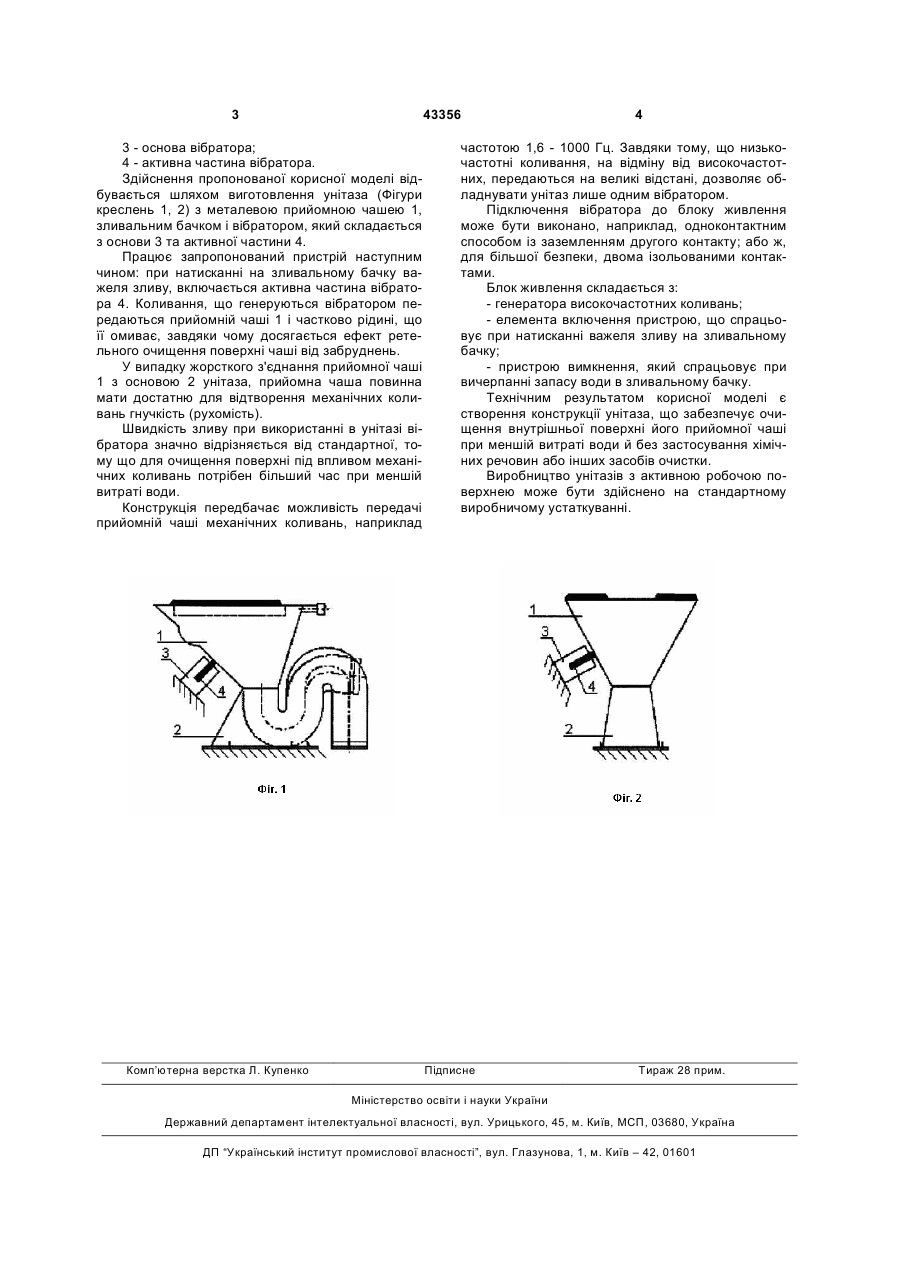

1. Унітаз, що містить приймальну чашу, зливальний бачок та встановлений на зовнішній поверхні чаші генератор механічних коливань, який відрізняється тим, що на зовнішній поверхні чаші, 3 43356 3 - основа вібратора; 4 - активна частина вібратора. Здійснення пропонованої корисної моделі відбувається шляхом виготовлення унітаза (Фігури креслень 1, 2) з металевою прийомною чашею 1, зливальним бачком і вібратором, який складається з основи 3 та активної частини 4. Працює запропонований пристрій наступним чином: при натисканні на зливальному бачку важеля зливу, включається активна частина вібратора 4. Коливання, що генеруються вібратором передаються прийомній чаші 1 і частково рідині, що її омиває, завдяки чому досягається ефект ретельного очищення поверхні чаші від забруднень. У випадку жорсткого з'єднання прийомної чаші 1 з основою 2 унітаза, прийомна чаша повинна мати достатню для відтворення механічних коливань гнучкість (рухомість). Швидкість зливу при використанні в унітазі вібратора значно відрізняється від стандартної, тому що для очищення поверхні під впливом механічних коливань потрібен більший час при меншій витраті води. Конструкція передбачає можливість передачі прийомній чаші механічних коливань, наприклад Комп’ютерна верстка Л. Купенко 4 частотою 1,6 - 1000 Гц. Завдяки тому, що низькочастотні коливання, на відміну від високочастотних, передаються на великі відстані, дозволяє обладнувати унітаз лише одним вібратором. Підключення вібратора до блоку живлення може бути виконано, наприклад, одноконтактним способом із заземленням другого контакту; або ж, для більшої безпеки, двома ізольованими контактами. Блок живлення складається з: - генератора високочастотних коливань; - елемента включення пристрою, що спрацьовує при натисканні важеля зливу на зливальному бачку; - пристрою вимкнення, який спрацьовує при вичерпанні запасу води в зливальному бачку. Технічним результатом корисної моделі є створення конструкції унітаза, що забезпечує очищення внутрішньої поверхні його прийомної чаші при меншій витраті води й без застосування хімічних речовин або інших засобів очистки. Виробництво унітазів з активною робочою поверхнею може бути здійснено на стандартному виробничому устаткуванні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
