Унітаз пасажирського вагона

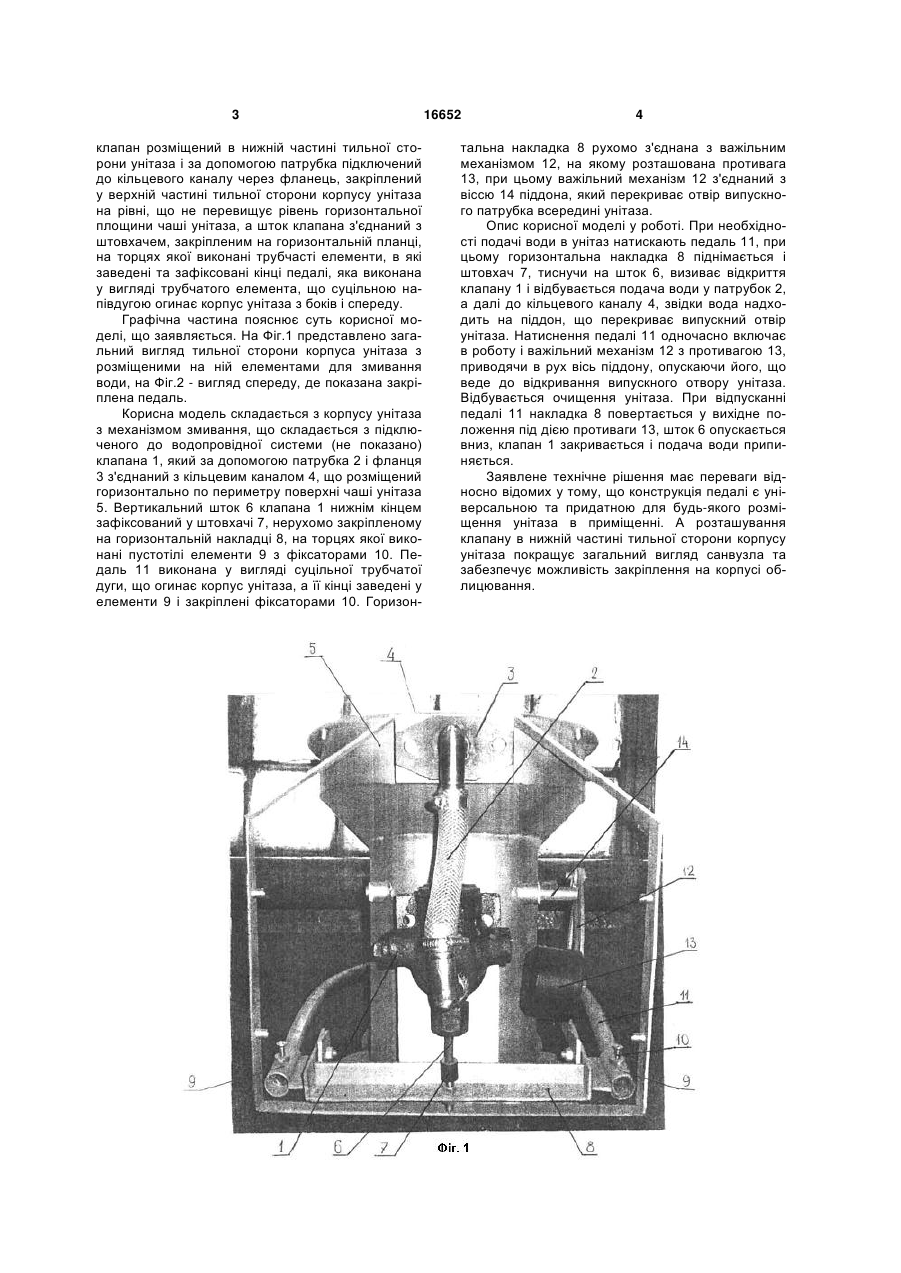

Унітаз пасажирського вагона, що складається з корпусу, на якому розміщений механізм змивання, що містить клапан, з'єднаний з системою водопостачання вагона і з кільцевим каналом, розміщеним на горизонтальній поверхні чаші унітаза, та зв'язаний за допомогою штока з механізмом спуску, що містить піддон, вісь якого зв'язана з шарнір 3 клапан розміщений в нижній частині тильної сторони унітаза і за допомогою патрубка підключений до кільцевого каналу через фланець, закріплений у верхній частині тильної сторони корпусу унітаза на рівні, що не перевищує рівень горизонтальної площини чаші унітаза, а шток клапана з'єднаний з штовхачем, закріпленим на горизонтальній планці, на торцях якої виконані трубчасті елементи, в які заведені та зафіксовані кінці педалі, яка виконана у вигляді трубчатого елемента, що суцільною напівдугою огинає корпус унітаза з боків і спереду. Графічна частина пояснює суть корисної моделі, що заявляється. На Фіг.1 представлено загальний вигляд тильної сторони корпуса унітаза з розміщеними на ній елементами для змивання води, на Фіг.2 - вигляд спереду, де показана закріплена педаль. Корисна модель складається з корпусу унітаза з механізмом змивання, що складається з підключеного до водопровідної системи (не показано) клапана 1, який за допомогою патрубка 2 і фланця 3 з'єднаний з кільцевим каналом 4, що розміщений горизонтально по периметру поверхні чаші унітаза 5. Вертикальний шток 6 клапана 1 нижнім кінцем зафіксований у штовхачі 7, нерухомо закріпленому на горизонтальній накладці 8, на торцях якої виконані пустотілі елементи 9 з фіксаторами 10. Педаль 11 виконана у вигляді суцільної трубчатої дуги, що огинає корпус унітаза, а її кінці заведені у елементи 9 і закріплені фіксаторами 10. Горизон 16652 4 тальна накладка 8 рухомо з'єднана з важільним механізмом 12, на якому розташована противага 13, при цьому важільний механізм 12 з'єднаний з віссю 14 піддона, який перекриває отвір випускного патрубка всередині унітаза. Опис корисної моделі у роботі. При необхідності подачі води в унітаз натискають педаль 11, при цьому горизонтальна накладка 8 піднімається і штовхач 7, тиснучи на шток 6, визиває відкриття клапану 1 і відбувається подача води у патрубок 2, а далі до кільцевого каналу 4, звідки вода надходить на піддон, що перекриває випускний отвір унітаза. Натиснення педалі 11 одночасно включає в роботу і важільний механізм 12 з противагою 13, приводячи в рух вісь піддону, опускаючи його, що веде до відкривання випускного отвору унітаза. Відбувається очищення унітаза. При відпусканні педалі 11 накладка 8 повертається у вихідне положення під дією противаги 13, шток 6 опускається вниз, клапан 1 закривається і подача води припиняється. Заявлене технічне рішення має переваги відносно відомих у тому, що конструкція педалі є універсальною та придатною для будь-якого розміщення унітаза в приміщенні. А розташування клапану в нижній частині тильної сторони корпусу унітаза покращує загальний вигляд санвузла та забезпечує можливість закріплення на корпусі облицювання. 5 Комп’ютерна верстка А. Крулевський 16652 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
