Вихровий насос

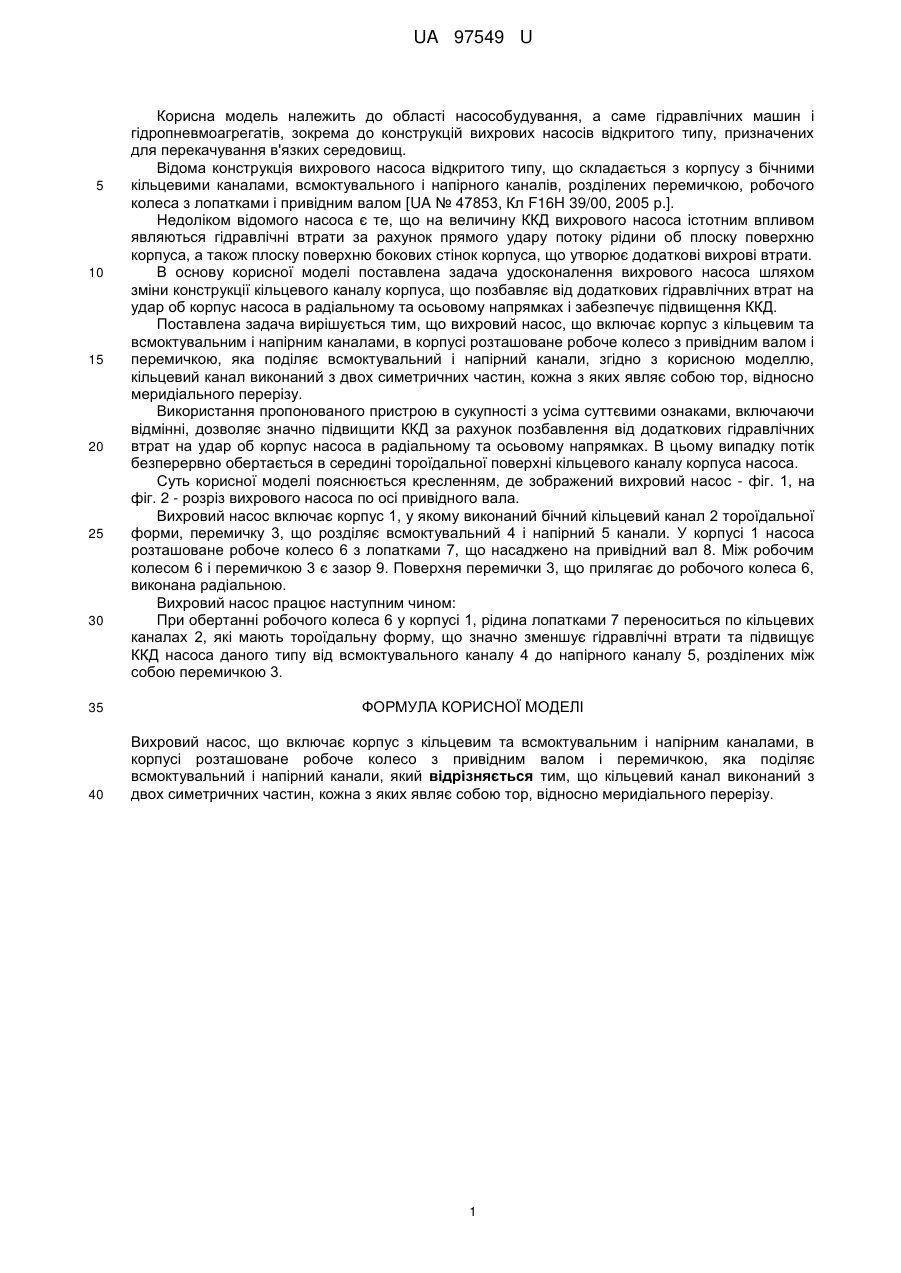

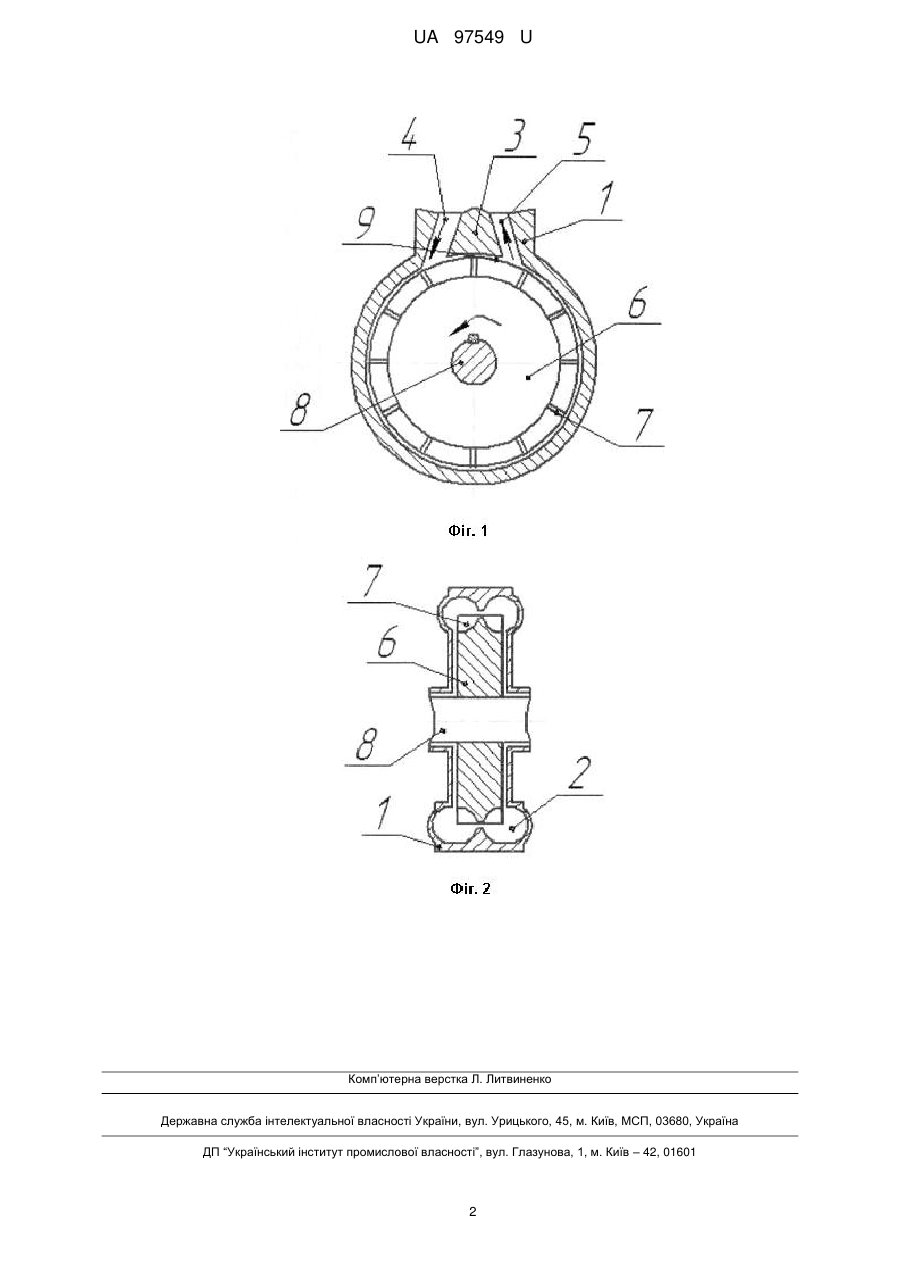

Реферат: UA 97549 U UA 97549 U 5 10 15 20 25 30 Корисна модель належить до області насособудування, а саме гідравлічних машин і гідропневмоагрегатів, зокрема до конструкцій вихрових насосів відкритого типу, призначених для перекачування в'язких середовищ. Відома конструкція вихрового насоса відкритого типу, що складається з корпусу з бічними кільцевими каналами, всмоктувального і напірного каналів, розділених перемичкою, робочого колеса з лопатками і привідним валом [UA № 47853, Кл F16H 39/00, 2005 р.]. Недоліком відомого насоса є те, що на величину ККД вихрового насоса істотним впливом являються гідравлічні втрати за рахунок прямого удару потоку рідини об плоску поверхню корпуса, а також плоску поверхню бокових стінок корпуса, що утворює додаткові вихрові втрати. В основу корисної моделі поставлена задача удосконалення вихрового насоса шляхом зміни конструкції кільцевого каналу корпуса, що позбавляє від додаткових гідравлічних втрат на удар об корпус насоса в радіальному та осьовому напрямках і забезпечує підвищення ККД. Поставлена задача вирішується тим, що вихровий насос, що включає корпус з кільцевим та всмоктувальним і напірним каналами, в корпусі розташоване робоче колесо з привідним валом і перемичкою, яка поділяє всмоктувальний і напірний канали, згідно з корисною моделлю, кільцевий канал виконаний з двох симетричних частин, кожна з яких являє собою тор, відносно меридіального перерізу. Використання пропонованого пристрою в сукупності з усіма суттєвими ознаками, включаючи відмінні, дозволяє значно підвищити ККД за рахунок позбавлення від додаткових гідравлічних втрат на удар об корпус насоса в радіальному та осьовому напрямках. В цьому випадку потік безперервно обертається в середині тороїдальної поверхні кільцевого каналу корпуса насоса. Суть корисної моделі пояснюється кресленням, де зображений вихровий насос - фіг. 1, на фіг. 2 - розріз вихрового насоса по осі привідного вала. Вихровий насос включає корпус 1, у якому виконаний бічний кільцевий канал 2 тороїдальної форми, перемичку 3, що розділяє всмоктувальний 4 і напірний 5 канали. У корпусі 1 насоса розташоване робоче колесо 6 з лопатками 7, що насаджено на привідний вал 8. Між робочим колесом 6 і перемичкою 3 є зазор 9. Поверхня перемички 3, що прилягає до робочого колеса 6, виконана радіальною. Вихровий насос працює наступним чином: При обертанні робочого колеса 6 у корпусі 1, рідина лопатками 7 переноситься по кільцевих каналах 2, які мають тороїдальну форму, що значно зменшує гідравлічні втрати та підвищує ККД насоса даного типу від всмоктувального каналу 4 до напірного каналу 5, розділених між собою перемичкою 3. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вихровий насос, що включає корпус з кільцевим та всмоктувальним і напірним каналами, в корпусі розташоване робоче колесо з привідним валом і перемичкою, яка поділяє всмоктувальний і напірний канали, який відрізняється тим, що кільцевий канал виконаний з двох симетричних частин, кожна з яких являє собою тор, відносно меридіального перерізу. 1 UA 97549 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
