Електродотримач для ручного дугового зварювання з відсмоктуванням газів
Формула / Реферат
Электрододержатель для ручной дуговой сварки с отсосом газов, содержащий трубчатый корпус с газоотводящим каналом, токоподводом и узлом фиксации электрода, выполненным в виде втулки, смонтированной на трубчатом корпусе, и поворотного колпачка, размещенного на втулке, отличающийся тем, что, с целью упрощения конструкции и повышения эффективности отсоса газов за счет увеличения пропускной способности газоотводящего канала корпуса, на наружной поверхности втулки и на внутренней поверхности поворотного колпачка выполнены пазы для фиксации электрода.
Текст

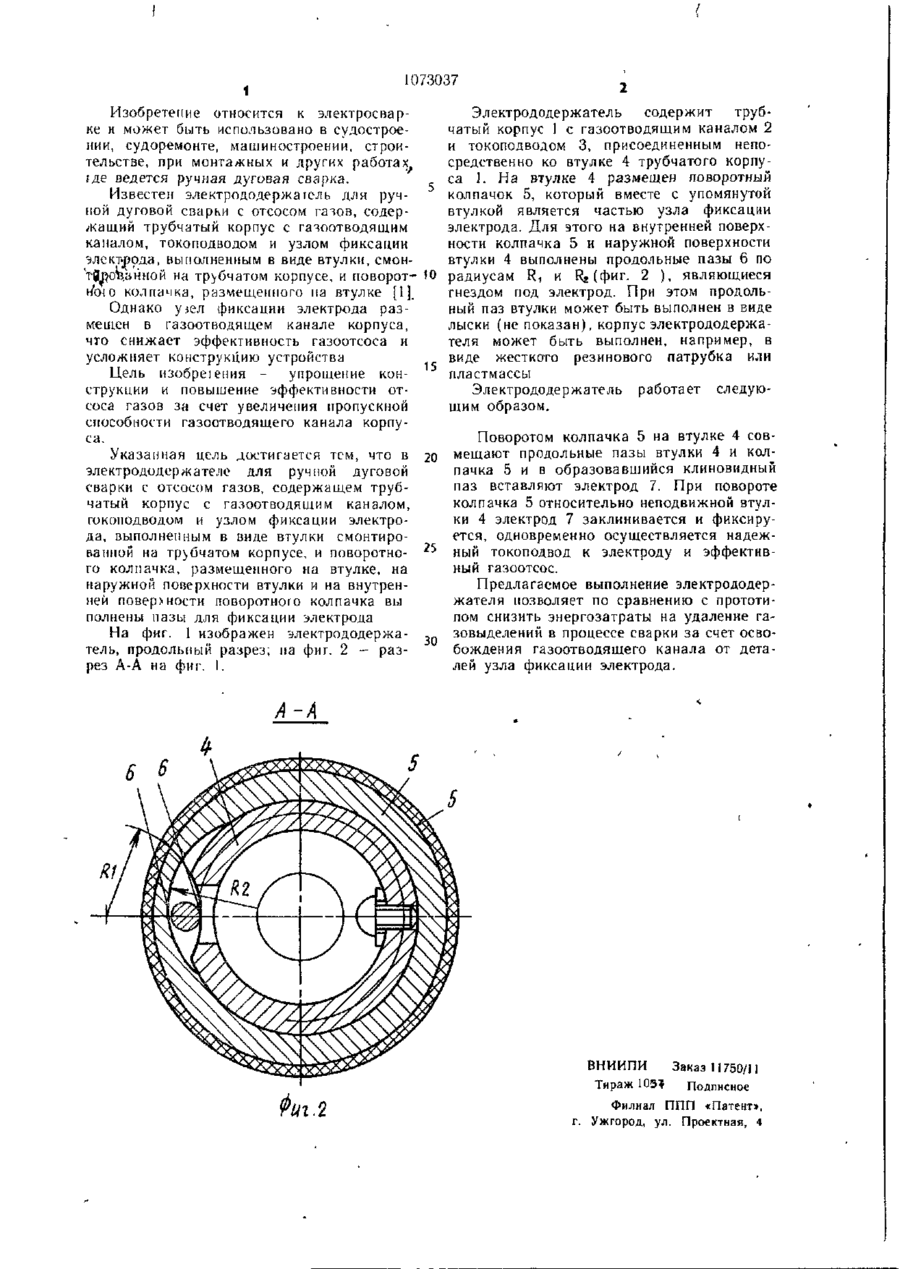

ЭЛЕКТРОДОДЕРЖАТЕЛЬ ДЛЯ РУЧНОЙ ДУГОВОЙ СВАРКИ С ОТСОСОМ ГАЗОВ, содержащий трубчатый кор пус с газоотводящим каналом, токоподво дом и узлом фиксации электрода, выполненным в виде втулки, смонтированной на трубчатом корпусе, и поворотного колпачка, размешенного на втулке, отличающийся тем, что, с целью упрощения конструкции и повышения эффективности отсоса газов за счет увеличения пропускной способности газоотводящею канала корпуса, на наружной поверхности втулки и на вну тренней поверхности поворотного колпачка выполнены пазы для фиксации электрода ности поворотного колпачка вы полнены пазы для фиксации электрода На фиг. 1 изображен электрододержатель, продольный разрез; на фиг. 2 - разрез А-А на фиг. !. Электрододержатель содержит трубчатый корпус 1 с газоотводящим каналом 2 и токоподводом 3, присоединенным непосредственно ко втулке 4 трубчатого корпуса 1. На втулке 4 размещен поворотный колпачок 5, который вместе с упомянутой втулкой является частью узла фиксации электрода. Для этого на внутренней поверхности колпачка 5 и наружной поверхности втулки 4 выполнены продольные пазы 6 по '0 радиусам R, и І3,(фиг. 2 ), являющиеся гнездом под электрод. При этом продольный паз втулки может быть выполнен в виде лыски (не показан), корпус электрододержателя может быть выполнен, например, в виде жесткого резинового патрубка или 15 пластмассы Электрододержатель работает следующим образом. Поворотом колпачка 5 на втулке 4 сов20 мещают продольные пазы втулки 4 и колпачка 5 и в образовавшийся клиновидный паз вставляют электрод 7. При повороте колпачка 5 относительно неподвижной втулки 4 электрод 7 заклинивается и фиксируется, одновременно осуществляется надежный токоподвод к электроду и эффективный газоотсос. Предлагаемое выполнение электрододержателя позволяет по сравнению с прототипом снизить энергозатраты на удаление га,_ зовыделений в процессе сварки за счет освобождения газоотводящего канала от деталей узла фиксации электрода. А-А ВНИИПИ Заказ 11750/1] Тираж 103* Подписное Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrode holder for manual arc welding with gas suction
Автори англійськоюSavytskyi Vsevolod Oleksandrovych
Назва патенту російськоюЭлектрододержатель для ручной дуговой сварки с отсосом газов
Автори російськоюСавицкий Всеволод Александрович
МПК / Мітки
МПК: B23K 9/29
Мітки: зварювання, дугового, відсмоктуванням, газів, ручного, електродотримач
Код посилання
<a href="https://ua.patents.su/2-2185-elektrodotrimach-dlya-ruchnogo-dugovogo-zvaryuvannya-z-vidsmoktuvannyam-gaziv.html" target="_blank" rel="follow" title="База патентів України">Електродотримач для ручного дугового зварювання з відсмоктуванням газів</a>
Електродотримач для ручного дугового зварювання
Номер патенту: 1204
Опубліковано: 30.12.1993
Автори: Онищенко Анатолій Васильович, Кіперник Єфим Григорович, Яковцев Лев Михайлович, Гофман Юхим Давидовіч, Карпов Олег Петрович
МПК: B23K 9/28
Мітки: дугового, ручного, електродотримач, зварювання
Формула / Реферат:
Формула изобретения1.Электрододержатель для ручной дуговой сварки, содержащий подпружиненный зажимной механизм для электрода с установленными на нем рычажными рукоятками из электроизоляционного материала и губками для захвата электрода и кабель для подвода сварочного тока к губкам, отличающийся тем, что, с целью уменьшения массы электрододержателя и упрощения его конструкции, зажимной механизм выполнен в виде V-образной упругой...
