Пристрій для сушіння дисперсних матеріалів

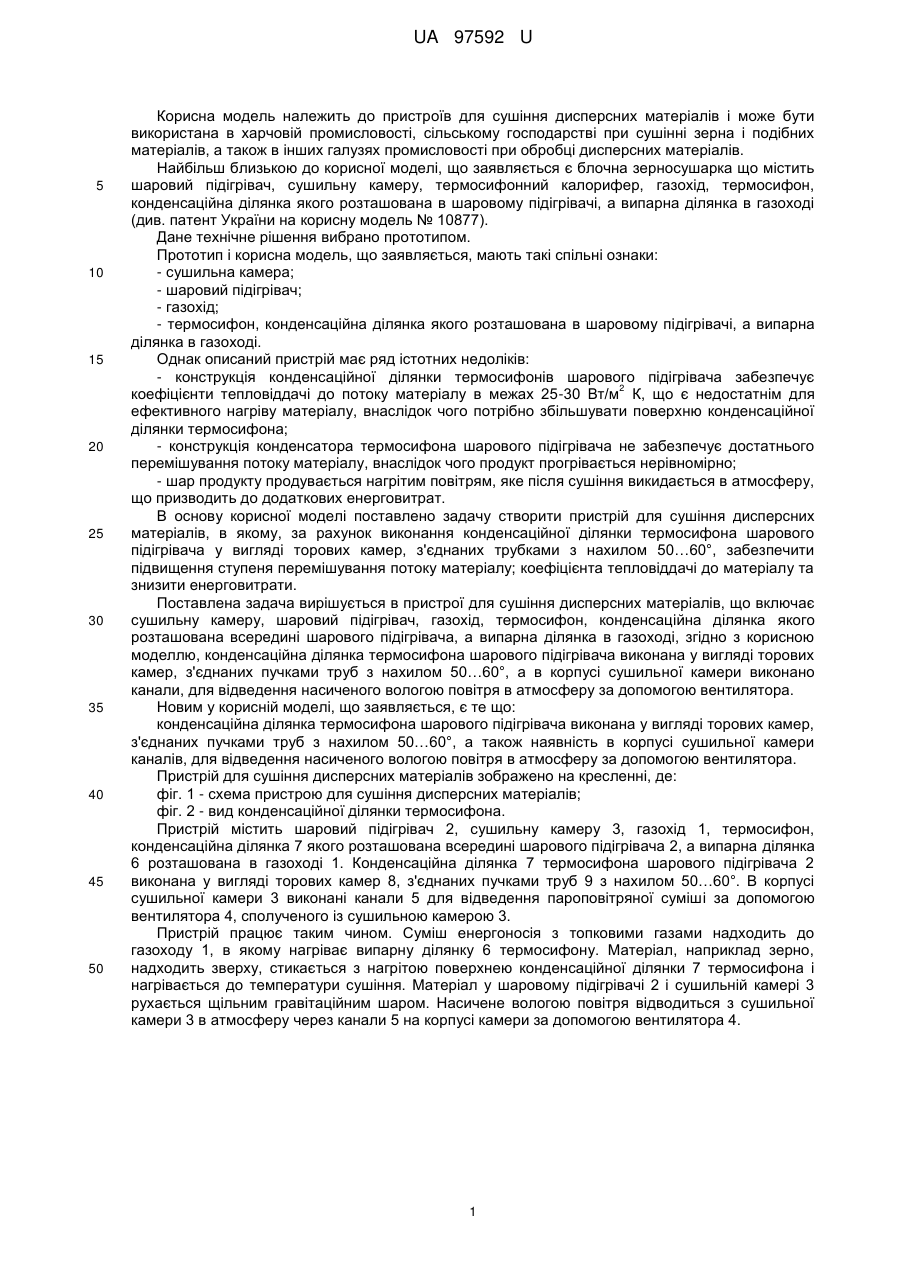

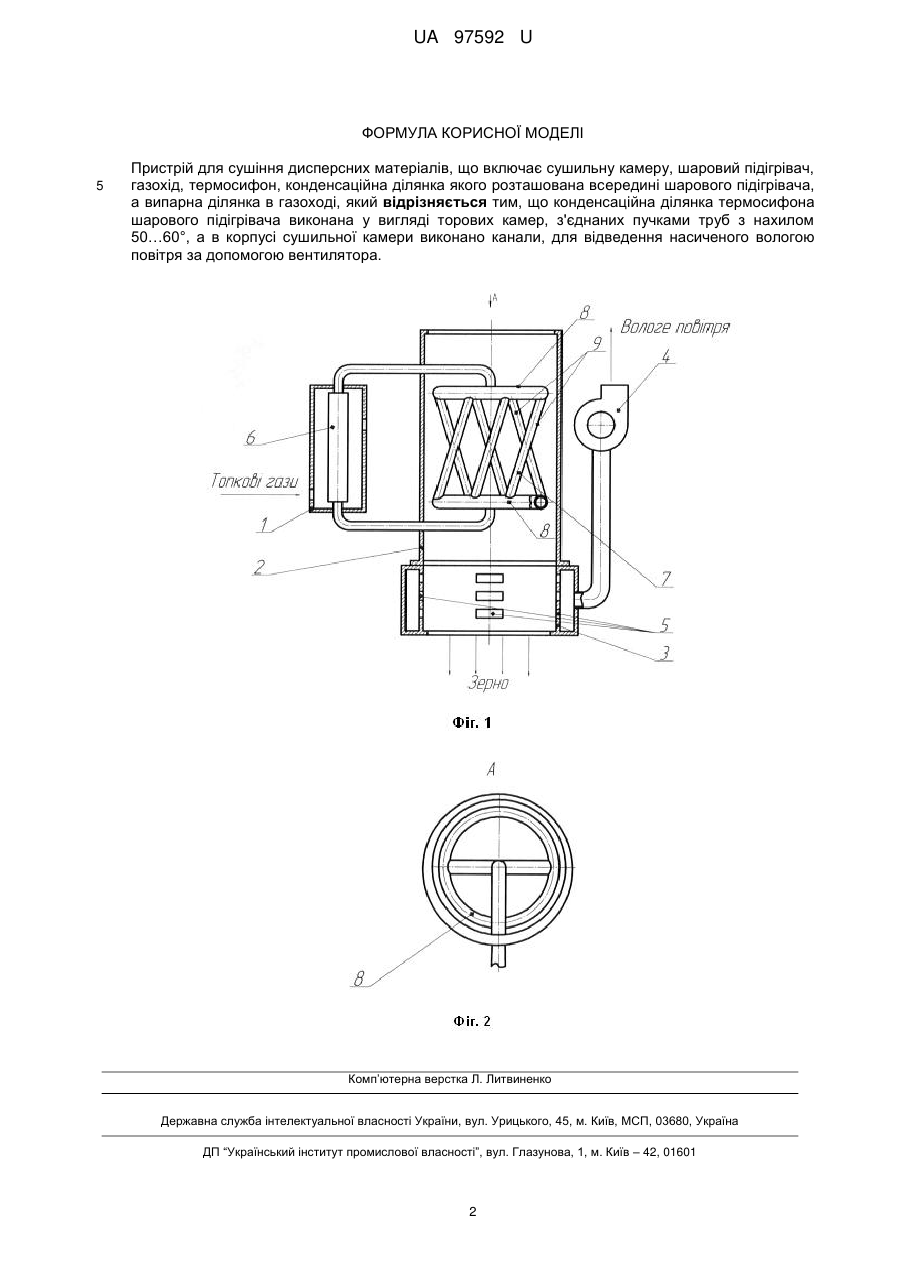

Реферат: UA 97592 U UA 97592 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для сушіння дисперсних матеріалів і може бути використана в харчовій промисловості, сільському господарстві при сушінні зерна і подібних матеріалів, а також в інших галузях промисловості при обробці дисперсних матеріалів. Найбільш близькою до корисної моделі, що заявляється є блочна зерносушарка що містить шаровий підігрівач, сушильну камеру, термосифонний калорифер, газохід, термосифон, конденсаційна ділянка якого розташована в шаровому підігрівачі, а випарна ділянка в газоході (див. патент України на корисну модель № 10877). Дане технічне рішення вибрано прототипом. Прототип і корисна модель, що заявляється, мають такі спільні ознаки: - сушильна камера; - шаровий підігрівач; - газохід; - термосифон, конденсаційна ділянка якого розташована в шаровому підігрівачі, а випарна ділянка в газоході. Однак описаний пристрій має ряд істотних недоліків: - конструкція конденсаційної ділянки термосифонів шарового підігрівача забезпечує 2 коефіцієнти тепловіддачі до потоку матеріалу в межах 25-30 Вт/м К, що є недостатнім для ефективного нагріву матеріалу, внаслідок чого потрібно збільшувати поверхню конденсаційної ділянки термосифона; - конструкція конденсатора термосифона шарового підігрівача не забезпечує достатнього перемішування потоку матеріалу, внаслідок чого продукт прогрівається нерівномірно; - шар продукту продувається нагрітим повітрям, яке після сушіння викидається в атмосферу, що призводить до додаткових енерговитрат. В основу корисної моделі поставлено задачу створити пристрій для сушіння дисперсних матеріалів, в якому, за рахунок виконання конденсаційної ділянки термосифона шарового підігрівача у вигляді торових камер, з'єднаних трубками з нахилом 50…60°, забезпечити підвищення ступеня перемішування потоку матеріалу; коефіцієнта тепловіддачі до матеріалу та знизити енерговитрати. Поставлена задача вирішується в пристрої для сушіння дисперсних матеріалів, що включає сушильну камеру, шаровий підігрівач, газохід, термосифон, конденсаційна ділянка якого розташована всередині шарового підігрівача, а випарна ділянка в газоході, згідно з корисною моделлю, конденсаційна ділянка термосифона шарового підігрівача виконана у вигляді торових камер, з'єднаних пучками труб з нахилом 50…60°, а в корпусі сушильної камери виконано канали, для відведення насиченого вологою повітря в атмосферу за допомогою вентилятора. Новим у корисній моделі, що заявляється, є те що: конденсаційна ділянка термосифона шарового підігрівача виконана у вигляді торових камер, з'єднаних пучками труб з нахилом 50…60°, а також наявність в корпусі сушильної камери каналів, для відведення насиченого вологою повітря в атмосферу за допомогою вентилятора. Пристрій для сушіння дисперсних матеріалів зображено на кресленні, де: фіг. 1 - схема пристрою для сушіння дисперсних матеріалів; фіг. 2 - вид конденсаційної ділянки термосифона. Пристрій містить шаровий підігрівач 2, сушильну камеру 3, газохід 1, термосифон, конденсаційна ділянка 7 якого розташована всередині шарового підігрівача 2, а випарна ділянка 6 розташована в газоході 1. Конденсаційна ділянка 7 термосифона шарового підігрівача 2 виконана у вигляді торових камер 8, з'єднаних пучками труб 9 з нахилом 50…60°. В корпусі сушильної камери 3 виконані канали 5 для відведення пароповітряної суміші за допомогою вентилятора 4, сполученого із сушильною камерою 3. Пристрій працює таким чином. Суміш енергоносія з топковими газами надходить до газоходу 1, в якому нагріває випарну ділянку 6 термосифону. Матеріал, наприклад зерно, надходить зверху, стикається з нагрітою поверхнею конденсаційної ділянки 7 термосифона і нагрівається до температури сушіння. Матеріал у шаровому підігрівачі 2 і сушильній камері 3 рухається щільним гравітаційним шаром. Насичене вологою повітря відводиться з сушильної камери 3 в атмосферу через канали 5 на корпусі камери за допомогою вентилятора 4. 1 UA 97592 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для сушіння дисперсних матеріалів, що включає сушильну камеру, шаровий підігрівач, газохід, термосифон, конденсаційна ділянка якого розташована всередині шарового підігрівача, а випарна ділянка в газоході, який відрізняється тим, що конденсаційна ділянка термосифона шарового підігрівача виконана у вигляді торових камер, з'єднаних пучками труб з нахилом 50…60°, а в корпусі сушильної камери виконано канали, для відведення насиченого вологою повітря за допомогою вентилятора. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
