Пристрій для нагрівання дисперсних матеріалів

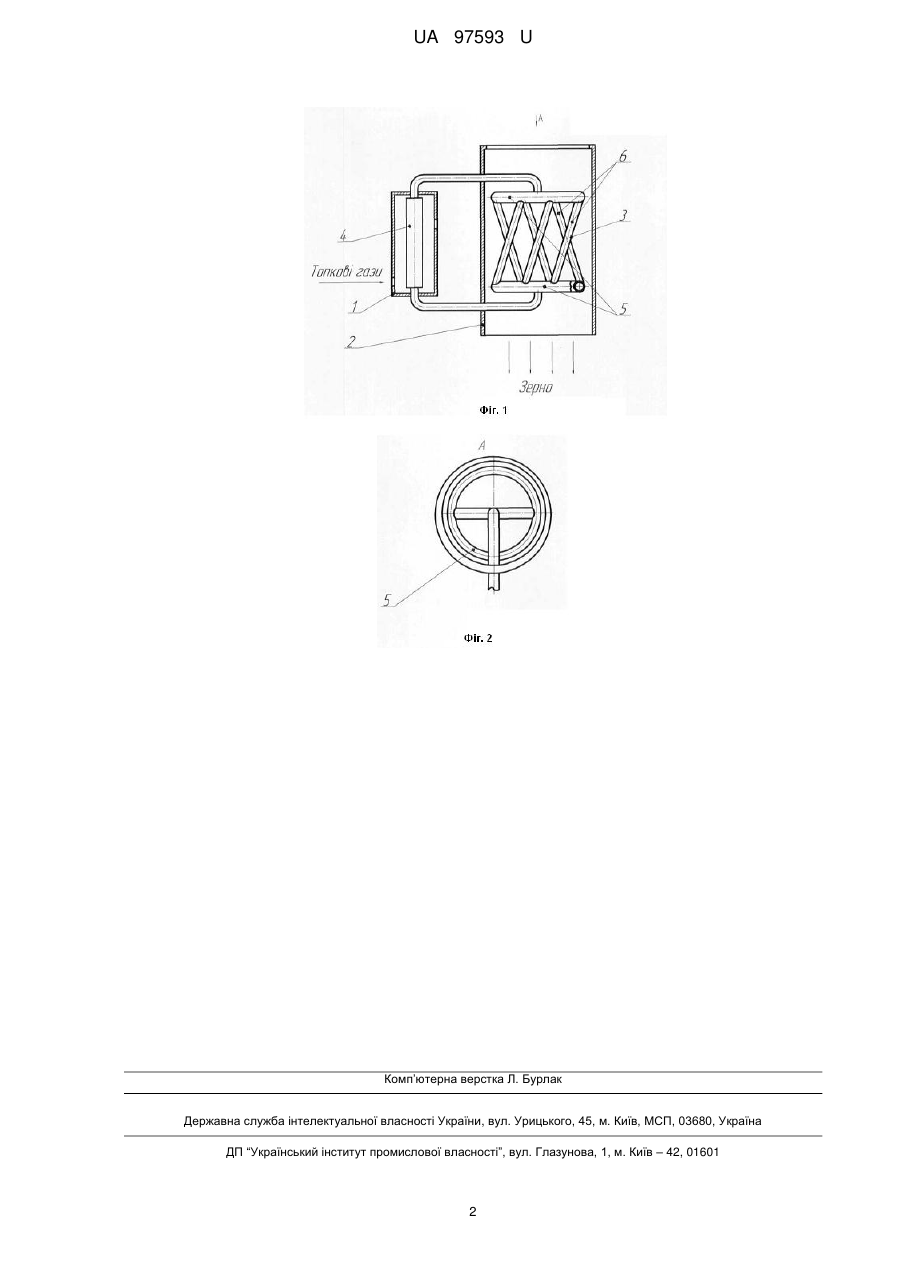

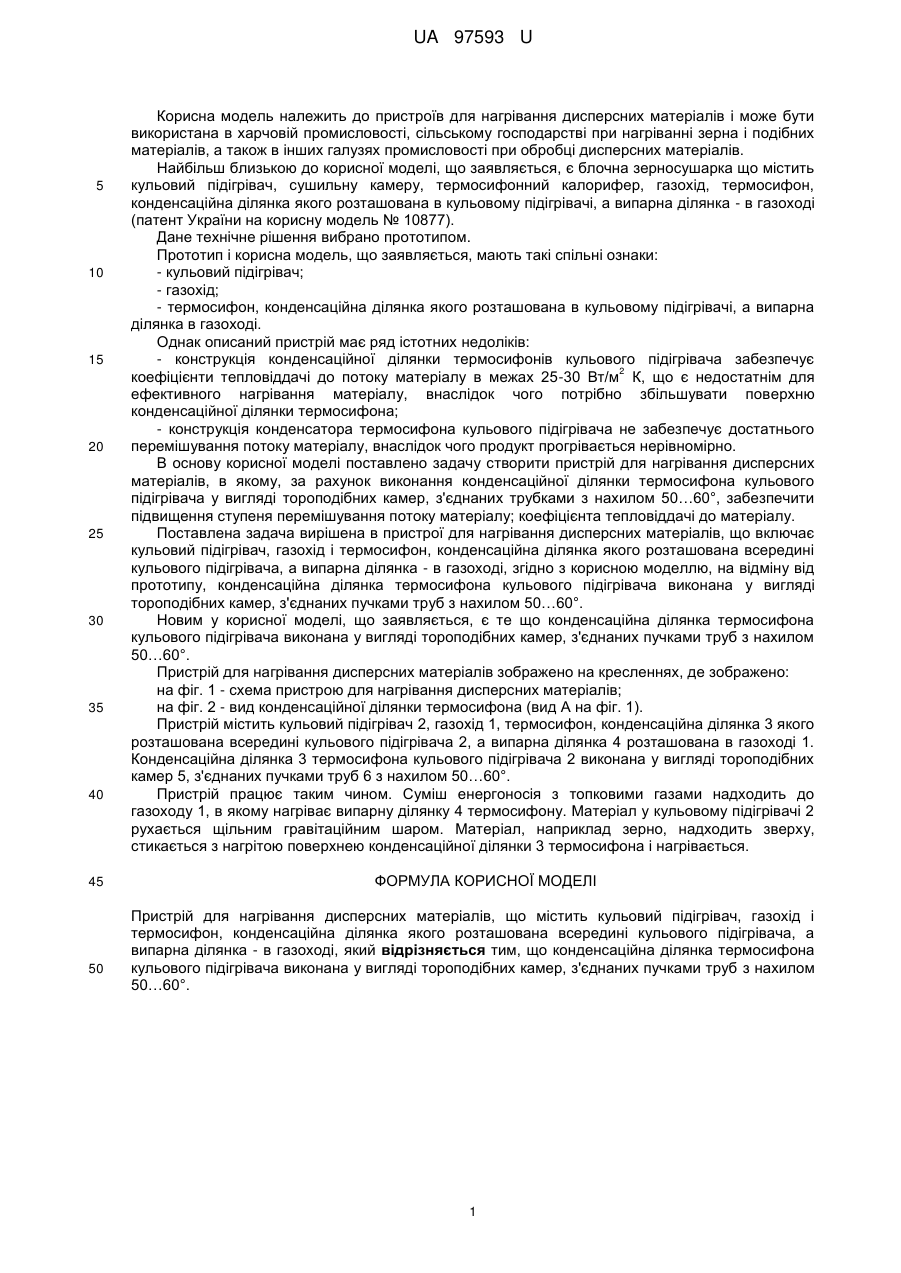

Реферат: Пристрій для нагрівання дисперсних матеріалів містить кульовий підігрівач, газохід і термосифон, конденсаційна ділянка якого розташована всередині кульового підігрівача, а випарна ділянка - в газоході. Конденсаційна ділянка термосифона кульового підігрівача виконана у вигляді тороподібних камер, з'єднаних пучками труб з нахилом 50…60°. UA 97593 U (54) ПРИСТРІЙ ДЛЯ НАГРІВАННЯ ДИСПЕРСНИХ МАТЕРІАЛІВ UA 97593 U UA 97593 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для нагрівання дисперсних матеріалів і може бути використана в харчовій промисловості, сільському господарстві при нагріванні зерна і подібних матеріалів, а також в інших галузях промисловості при обробці дисперсних матеріалів. Найбільш близькою до корисної моделі, що заявляється, є блочна зерносушарка що містить кульовий підігрівач, сушильну камеру, термосифонний калорифер, газохід, термосифон, конденсаційна ділянка якого розташована в кульовому підігрівачі, а випарна ділянка - в газоході (патент України на корисну модель № 10877). Дане технічне рішення вибрано прототипом. Прототип і корисна модель, що заявляється, мають такі спільні ознаки: - кульовий підігрівач; - газохід; - термосифон, конденсаційна ділянка якого розташована в кульовому підігрівачі, а випарна ділянка в газоході. Однак описаний пристрій має ряд істотних недоліків: - конструкція конденсаційної ділянки термосифонів кульового підігрівача забезпечує 2 коефіцієнти тепловіддачі до потоку матеріалу в межах 25-30 Вт/м К, що є недостатнім для ефективного нагрівання матеріалу, внаслідок чого потрібно збільшувати поверхню конденсаційної ділянки термосифона; - конструкція конденсатора термосифона кульового підігрівача не забезпечує достатнього перемішування потоку матеріалу, внаслідок чого продукт прогрівається нерівномірно. В основу корисної моделі поставлено задачу створити пристрій для нагрівання дисперсних матеріалів, в якому, за рахунок виконання конденсаційної ділянки термосифона кульового підігрівача у вигляді тороподібних камер, з'єднаних трубками з нахилом 50…60°, забезпечити підвищення ступеня перемішування потоку матеріалу; коефіцієнта тепловіддачі до матеріалу. Поставлена задача вирішена в пристрої для нагрівання дисперсних матеріалів, що включає кульовий підігрівач, газохід і термосифон, конденсаційна ділянка якого розташована всередині кульового підігрівача, а випарна ділянка - в газоході, згідно з корисною моделлю, на відміну від прототипу, конденсаційна ділянка термосифона кульового підігрівача виконана у вигляді тороподібних камер, з'єднаних пучками труб з нахилом 50…60°. Новим у корисної моделі, що заявляється, є те що конденсаційна ділянка термосифона кульового підігрівача виконана у вигляді тороподібних камер, з'єднаних пучками труб з нахилом 50…60°. Пристрій для нагрівання дисперсних матеріалів зображено на кресленнях, де зображено: на фіг. 1 - схема пристрою для нагрівання дисперсних матеріалів; на фіг. 2 - вид конденсаційної ділянки термосифона (вид А на фіг. 1). Пристрій містить кульовий підігрівач 2, газохід 1, термосифон, конденсаційна ділянка 3 якого розташована всередині кульового підігрівача 2, а випарна ділянка 4 розташована в газоході 1. Конденсаційна ділянка 3 термосифона кульового підігрівача 2 виконана у вигляді тороподібних камер 5, з'єднаних пучками труб 6 з нахилом 50…60°. Пристрій працює таким чином. Суміш енергоносія з топковими газами надходить до газоходу 1, в якому нагріває випарну ділянку 4 термосифону. Матеріал у кульовому підігрівачі 2 рухається щільним гравітаційним шаром. Матеріал, наприклад зерно, надходить зверху, стикається з нагрітою поверхнею конденсаційної ділянки 3 термосифона і нагрівається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для нагрівання дисперсних матеріалів, що містить кульовий підігрівач, газохід і термосифон, конденсаційна ділянка якого розташована всередині кульового підігрівача, а випарна ділянка - в газоході, який відрізняється тим, що конденсаційна ділянка термосифона кульового підігрівача виконана у вигляді тороподібних камер, з'єднаних пучками труб з нахилом 50…60°. 1 UA 97593 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
