Зразок для тарування товщини масляної плівки

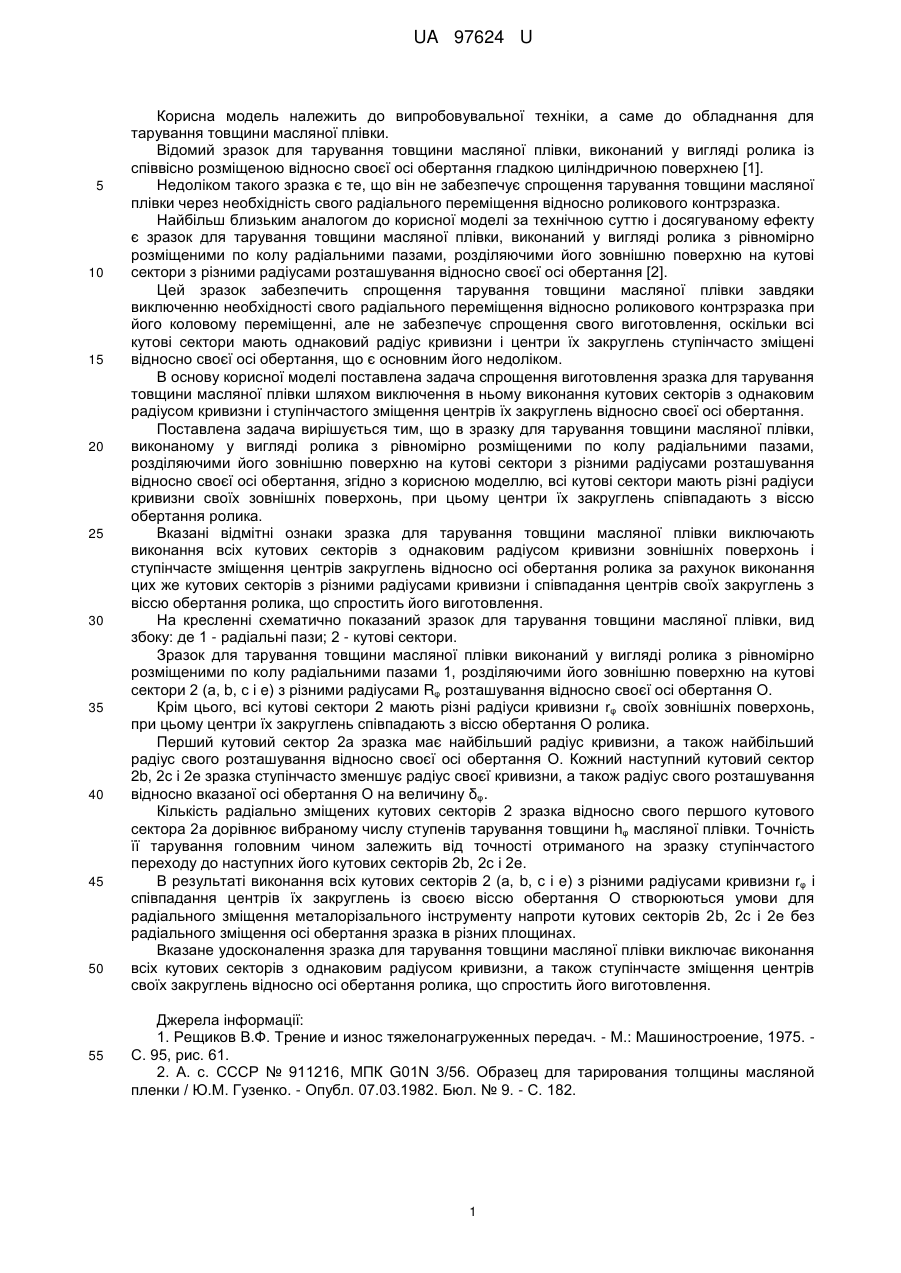

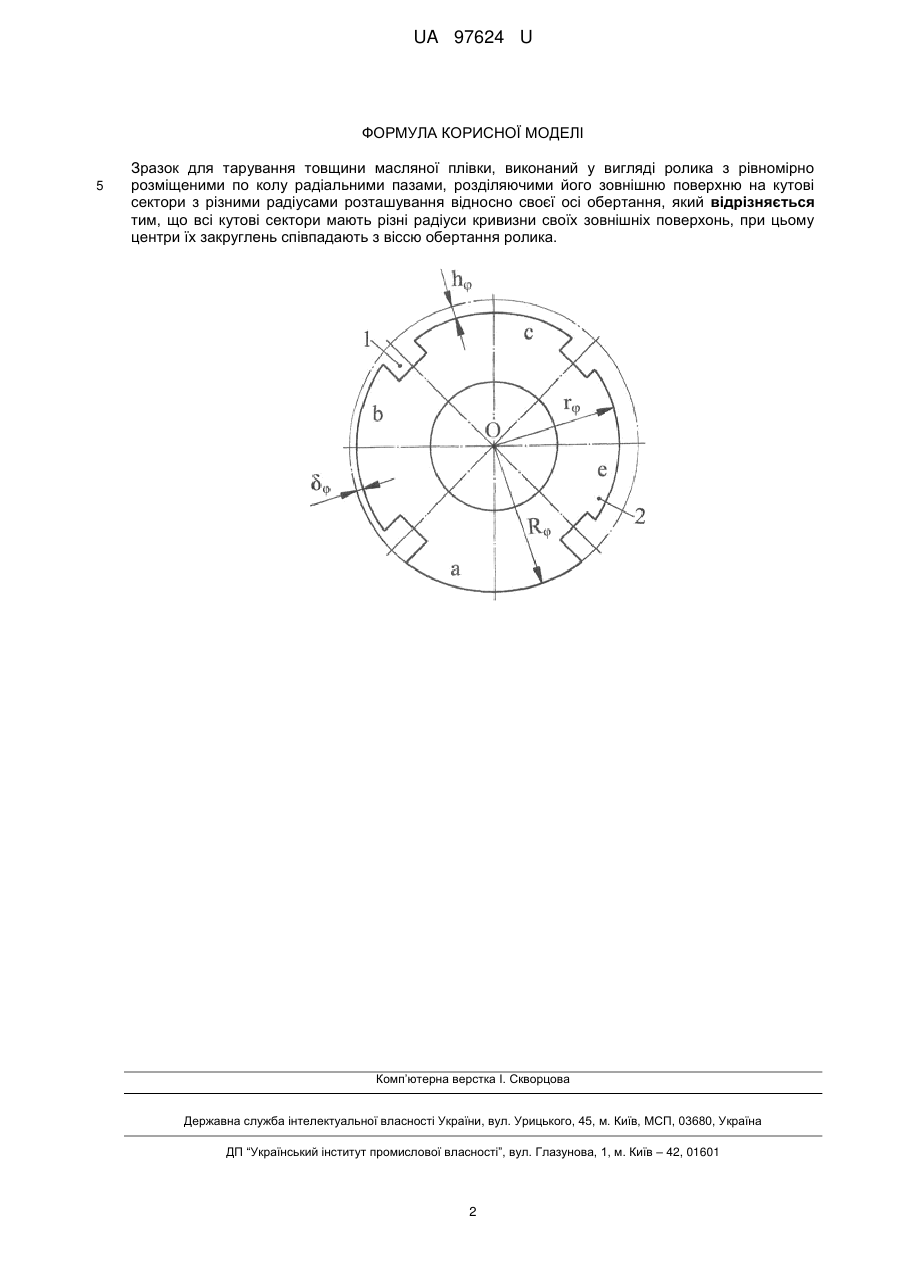

Реферат: UA 97624 U UA 97624 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до випробовувальної техніки, а саме до обладнання для тарування товщини масляної плівки. Відомий зразок для тарування товщини масляної плівки, виконаний у вигляді ролика із співвісно розміщеною відносно своєї осі обертання гладкою циліндричною поверхнею [1]. Недоліком такого зразка є те, що він не забезпечує спрощення тарування товщини масляної плівки через необхідність свого радіального переміщення відносно роликового контрзразка. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є зразок для тарування товщини масляної плівки, виконаний у вигляді ролика з рівномірно розміщеними по колу радіальними пазами, розділяючими його зовнішню поверхню на кутові сектори з різними радіусами розташування відносно своєї осі обертання [2]. Цей зразок забезпечить спрощення тарування товщини масляної плівки завдяки виключенню необхідності свого радіального переміщення відносно роликового контрзразка при його коловому переміщенні, але не забезпечує спрощення свого виготовлення, оскільки всі кутові сектори мають однаковий радіус кривизни і центри їх закруглень ступінчасто зміщені відносно своєї осі обертання, що є основним його недоліком. В основу корисної моделі поставлена задача спрощення виготовлення зразка для тарування товщини масляної плівки шляхом виключення в ньому виконання кутових секторів з однаковим радіусом кривизни і ступінчастого зміщення центрів їх закруглень відносно своєї осі обертання. Поставлена задача вирішується тим, що в зразку для тарування товщини масляної плівки, виконаному у вигляді ролика з рівномірно розміщеними по колу радіальними пазами, розділяючими його зовнішню поверхню на кутові сектори з різними радіусами розташування відносно своєї осі обертання, згідно з корисною моделлю, всі кутові сектори мають різні радіуси кривизни своїх зовнішніх поверхонь, при цьому центри їх закруглень співпадають з віссю обертання ролика. Вказані відмітні ознаки зразка для тарування товщини масляної плівки виключають виконання всіх кутових секторів з однаковим радіусом кривизни зовнішніх поверхонь і ступінчасте зміщення центрів закруглень відносно осі обертання ролика за рахунок виконання цих же кутових секторів з різними радіусами кривизни і співпадання центрів своїх закруглень з віссю обертання ролика, що спростить його виготовлення. На кресленні схематично показаний зразок для тарування товщини масляної плівки, вид збоку: де 1 - радіальні пази; 2 - кутові сектори. Зразок для тарування товщини масляної плівки виконаний у вигляді ролика з рівномірно розміщеними по колу радіальними пазами 1, розділяючими його зовнішню поверхню на кутові сектори 2 (а, b, с і e) з різними радіусами Rφ розташування відносно своєї осі обертання О. Крім цього, всі кутові сектори 2 мають різні радіуси кривизни rφ своїх зовнішніх поверхонь, при цьому центри їх закруглень співпадають з віссю обертання О ролика. Перший кутовий сектор 2а зразка має найбільший радіус кривизни, а також найбільший радіус свого розташування відносно своєї осі обертання О. Кожний наступний кутовий сектор 2b, 2с і 2е зразка ступінчасто зменшує радіус своєї кривизни, а також радіус свого розташування відносно вказаної осі обертання О на величину δφ. Кількість радіально зміщених кутових секторів 2 зразка відносно свого першого кутового сектора 2а дорівнює вибраному числу ступенів тарування товщини hφ масляної плівки. Точність її тарування головним чином залежить від точності отриманого на зразку ступінчастого переходу до наступних його кутових секторів 2b, 2с і 2е. В результаті виконання всіх кутових секторів 2 (а, b, с і e) з різними радіусами кривизни rφ і співпадання центрів їх закруглень із своєю віссю обертання О створюються умови для радіального зміщення металорізального інструменту напроти кутових секторів 2b, 2с і 2е без радіального зміщення осі обертання зразка в різних площинах. Вказане удосконалення зразка для тарування товщини масляної плівки виключає виконання всіх кутових секторів з однаковим радіусом кривизни, а також ступінчасте зміщення центрів своїх закруглень відносно осі обертання ролика, що спростить його виготовлення. Джерела інформації: 1. Рещиков В.Ф. Трение и износ тяжелонагруженных передач. - М.: Машиностроение, 1975. С. 95, рис. 61. 2. А. с. СССР № 911216, МПК G01N 3/56. Образец для тарирования толщины масляной пленки / Ю.М. Гузенко. - Опубл. 07.03.1982. Бюл. № 9. - С. 182. 1 UA 97624 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Зразок для тарування товщини масляної плівки, виконаний у вигляді ролика з рівномірно розміщеними по колу радіальними пазами, розділяючими його зовнішню поверхню на кутові сектори з різними радіусами розташування відносно своєї осі обертання, який відрізняється тим, що всі кутові сектори мають різні радіуси кривизни своїх зовнішніх поверхонь, при цьому центри їх закруглень співпадають з віссю обертання ролика. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
